مقطع عرضي نحيف 55 عرض × 100 ارتفاع مم مع مدخل M8 سفلي فقط - وهو أضيق طراز بمدخل سفلي في المجموعة، مصمم للتركيبات عالية الكثافة أو ذات المساحة المحدودة.
فجوة حافة قابلة للتعديل على نطاق واسع: 0.2 - 4.0 مم - وحدة واحدة تعالج تجفيف الرذاذ الدقيق بدقة عند الحد الأدنى وفصل ستارة الهواء ذات الحجم الكبير عند الحد الأعلى
يُوجّه المدخل السفلي (خيط M8، Φ45 / Φ51 / Φ60) جميع الأنابيب أسفل جسم السكين - لا يتطلب أي خلوص جانبي أو طرفي، وهو مثالي للتركيبات المُسطّحة والعلوية.
طول قابل للتخصيص: 50 - 4000 مم - يناسب كل شيء بدءًا من قوالب تجفيف المكونات المدمجة وحتى خطوط التجفيف الصناعية ذات التنسيق العريض
حشوات سيليكونية مقاومة لدرجات الحرارة العالية (≤250 درجة مئوية)، ومعايرة المصنع، ودعم كامل من مصنعي المعدات الأصلية/مصممي التصميم الأصلي - كل وحدة يتم تصنيعها والتحقق منها وفقًا لمواصفاتك.
نقاط البيع الرئيسية للمنتج
مقطع عرضي نحيف 55 عرض × 100 ارتفاع مم مع مدخل M8 سفلي فقط - وهو أضيق طراز بمدخل سفلي في المجموعة، مصمم للتركيبات عالية الكثافة أو ذات المساحة المحدودة.
فجوة حافة قابلة للتعديل على نطاق واسع: 0.2 - 4.0 مم - وحدة واحدة تعالج تجفيف الرذاذ الدقيق بدقة عند الحد الأدنى وفصل ستارة الهواء ذات الحجم الكبير عند الحد الأعلى
يُوجّه المدخل السفلي (خيط M8، Φ45 / Φ51 / Φ60) جميع الأنابيب أسفل جسم السكين - لا يتطلب أي خلوص جانبي أو طرفي، وهو مثالي للتركيبات المُسطّحة والعلوية.
طول قابل للتخصيص: 50 - 4000 مم - يناسب كل شيء بدءًا من قوالب تجفيف المكونات المدمجة وحتى خطوط التجفيف الصناعية ذات التنسيق العريض
حشوات سيليكونية مقاومة لدرجات الحرارة العالية (≤250 درجة مئوية)، ومعايرة المصنع، ودعم كامل من مصنعي المعدات الأصلية/مصممي التصميم الأصلي - كل وحدة يتم تصنيعها والتحقق منها وفقًا لمواصفاتك.

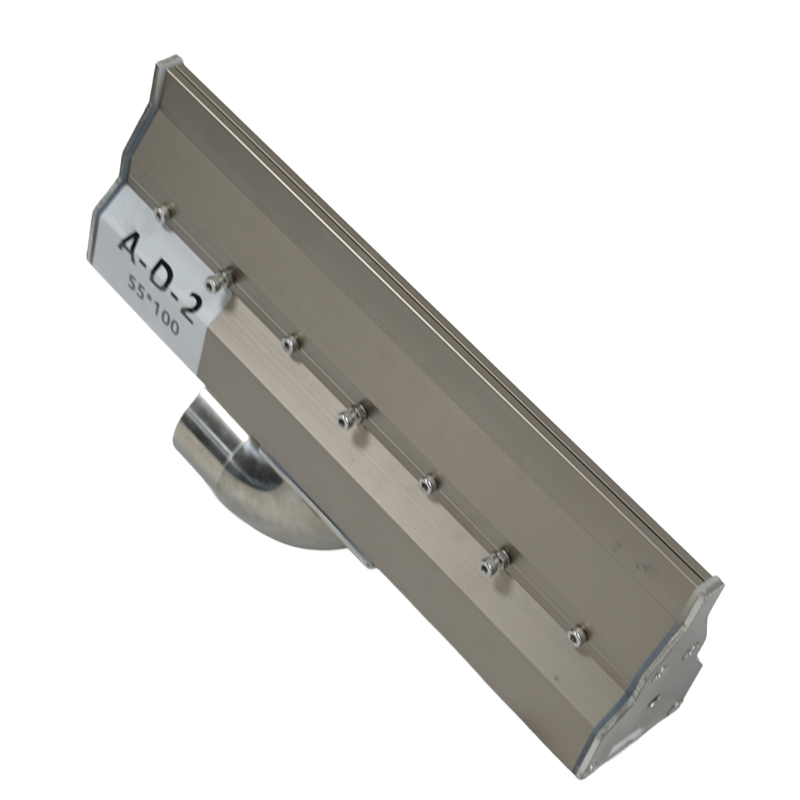

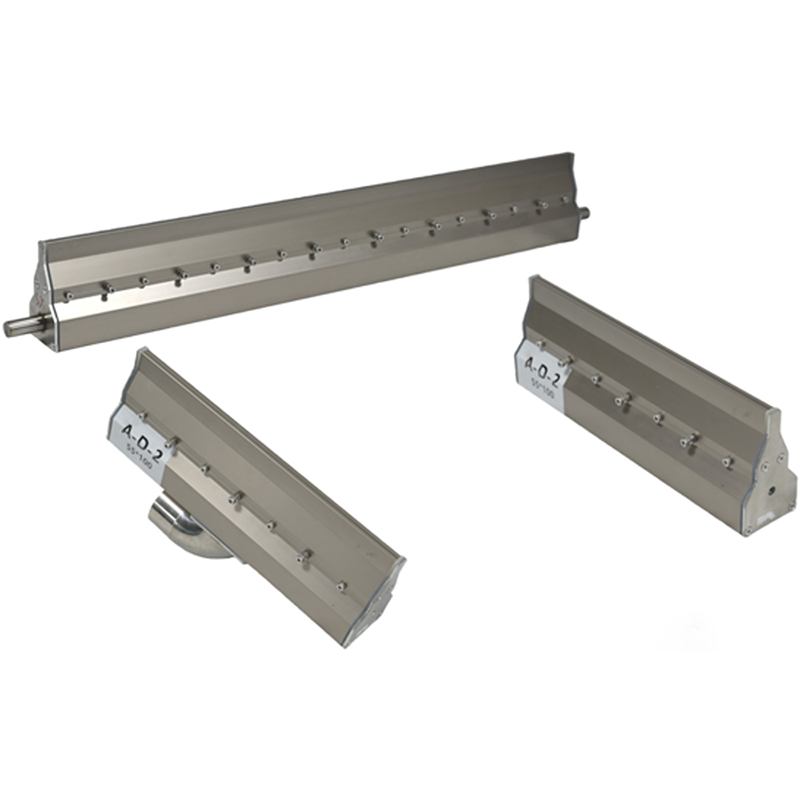

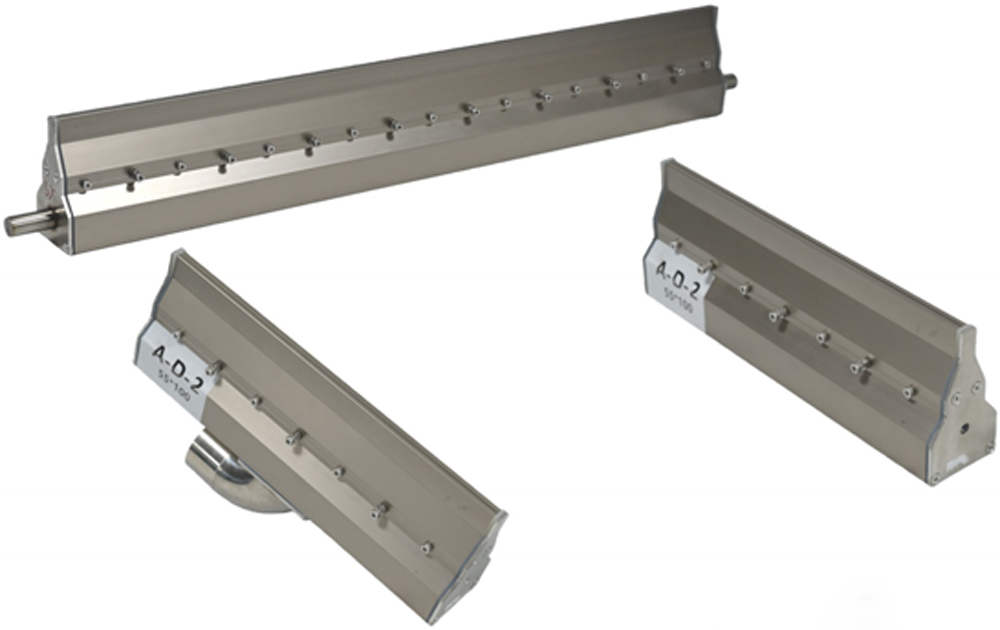

هيكل المنتج ومبدأ عمله
مقطع من سبائك الألومنيوم رفيع (55 عرض × 100 ارتفاع مم) - أضيق بمقدار 5 مم من طراز AD، مما يقلل من متطلبات الخلوص الجانبي في التركيبات متعددة الشفرات أو ذات الإطار المحدود
يقبل منفذ الإدخال السفلي ذو سن M8 وصلات إمداد الهواء بقطر 45/51/60 ملم، حيث يوجه الهواء المضغوط لأعلى إلى جسم الشفرة من الأسفل، مما يبقي جميع الأنابيب خارج منطقة العمل.
يوزع الحيز الداخلي ضغط الهواء الداخل بالتساوي على طول الشفرة بالكامل، مما يلغي تدرج السرعة من نقطة التغذية إلى الطرف البعيد
تعمل قنوات التسارع المخروطية على معادلة ضغط الحيز الهوائي وتحويله إلى طبقة هواء صفائحية مركزة وعالية السرعة عند فتحة المخرج القابلة للتعديل.
يمكن ضبط فجوة المخرج من 0.2 مم إلى 4.0 مم عبر براغي حافة دقيقة - نطاق تشغيل واسع دون الحاجة إلى تفكيك أو تغيير الأدوات
تعمل حشوات السيليكون المقاومة للحرارة العالية (≤250 درجة مئوية) على تثبيت الضغط داخل الشفرة عند كلا الطرفين، مما يحافظ على سرعة تدفق هواء ثابتة على طول السكين بالكامل.

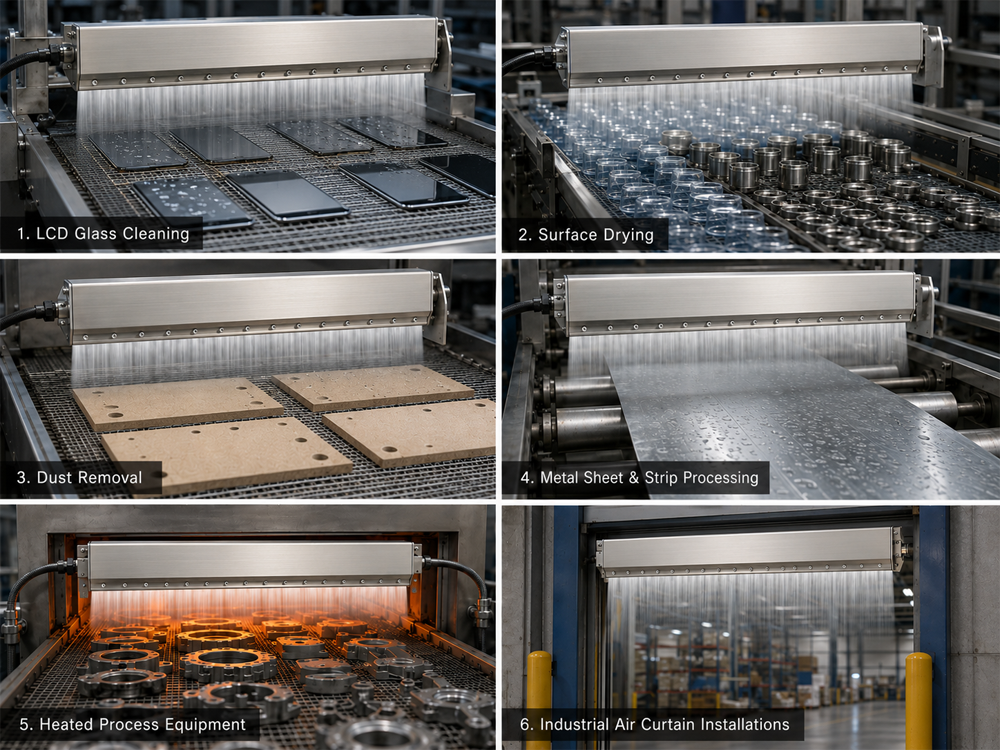

سيناريوهات التطبيق
إن تصميم AD-2 النحيف ذو المدخل السفلي يجعله مناسبًا بشكل خاص لمصفوفات الشفرات المتعددة عالية الكثافة، وإطارات الآلات المثبتة بشكل متساطح، وأي تطبيق تكون فيه الخلوصات الجانبية أو النهائية محدودة:
خطوط تنظيف لوحات الدوائر المطبوعة والإلكترونيات - هيكل نحيف يناسب المسافة بين قضبان النقل؛ تغذية سفلية تُبقي الأنابيب بعيدة عن سطح اللوحة
تجفيف الأسطح - الزجاجات والأجزاء والمكونات الدقيقة - تعمل الفجوة القابلة للتعديل على ضبط شدة تدفق الهواء بدقة لتتناسب مع أحجام الركائز المختلفة وسرعات النقل
إزالة الغبار عن الشاشات المسطحة والزجاج - توفر فجوة لا تقل عن 0.2 مم إزاحة متحكم بها وغير ضارة للجسيمات على الأسطح البصرية وشاشات العرض الحساسة
أنظمة المصفوفات متعددة الشفرات - يتيح عرض 55 مم تباعدًا أضيق بين الشفرات في تكوينات التجفيف المتوازي أو مصفوفات الستائر الهوائية
التركيبات العلوية والمسطحة - تعمل فتحة الدخول السفلية على إزالة جميع النتوءات الجانبية، مما يسمح للسكين بالاستقرار بشكل مسطح على إطارات الآلات أو حوامل السقف.
خطوط المعالجة المُسخّنة - تدعم حشوات السيليكون المصنفة لدرجات حرارة ≤250 درجة مئوية التكامل في أفران التجفيف وأنفاق التسخين وأنظمة النقل الحراري

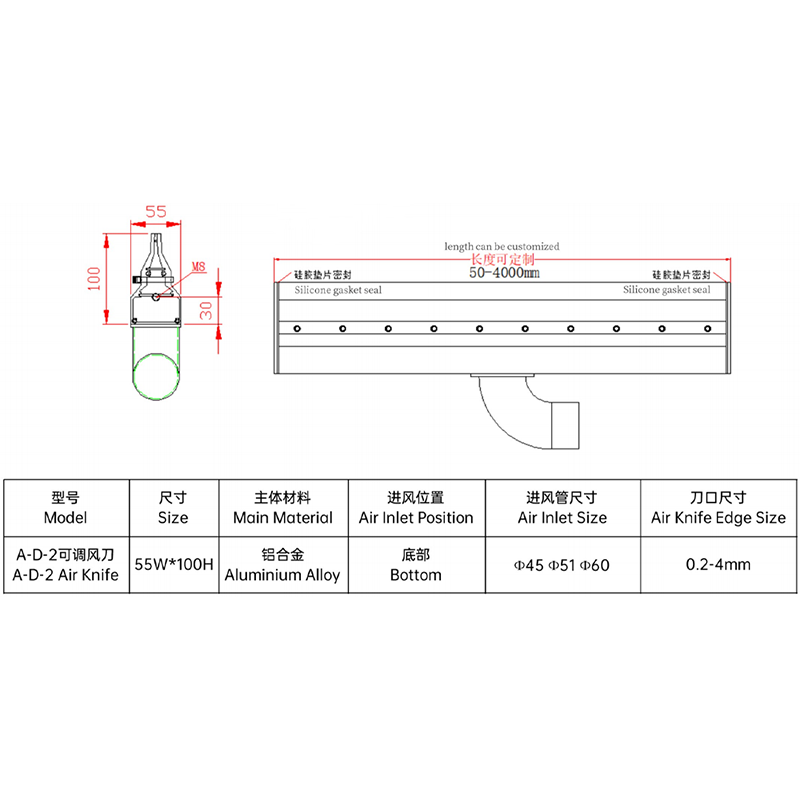

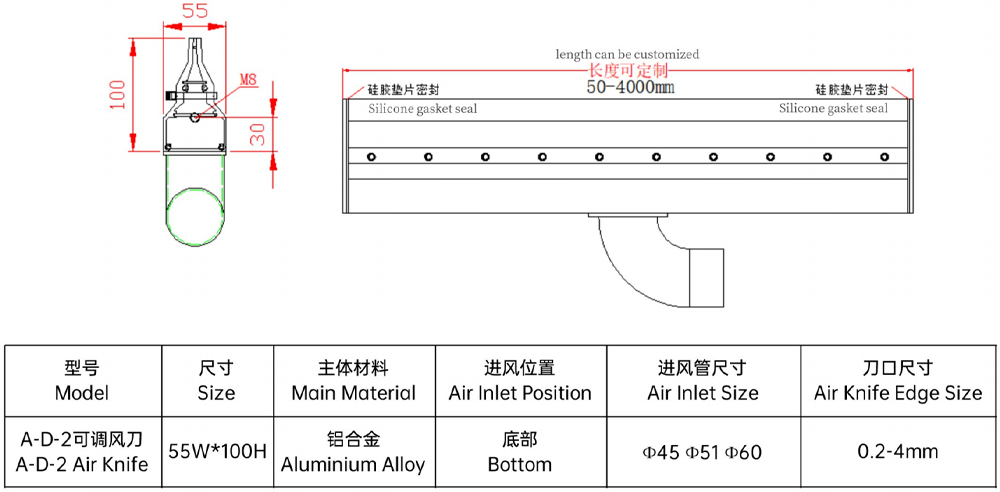

المعايير الفنية
المعلمة | مواصفة |
نموذج | سكين الهواء AD - 2 ( سكين الهواء AD-2 القابل للتعديل ) |
حجم المقطع العرضي | 55 عرض × 100 ارتفاع ملم |
المادة الرئيسية | سبائك الألومنيوم |
موضع مدخل الهواء | الجزء السفلي فقط |
حجم مدخل الهواء | Φ45 / Φ51 / Φ60 |
سن لولبي مدخل | M8 |
حجم حافة سكين الهواء | 0.2 – 4.0 مم (قابل للتعديل) |
طول قابل للتخصيص | 50 – 4000 مم |
إغلاق الطرف | حشية مانعة للتسرب من السيليكون تتحمل درجات الحرارة العالية (≤250 درجة مئوية) |
تصنيع المعدات الأصلية/تصميم المعدات الأصلية | مدعوم |
قدرات المصنع · التخصيص · الخدمة
تصنيع دقيق باستخدام آلات CNC داخلية لقطاعات سبائك الألومنيوم المبثوقة - هيكل نحيف 55 مم، وغرفة ضغط داخلية، ومنفذ دخول سفلي، وفتحة مخرج، جميعها مصنعة ومفحوصة في الموقع
أطوال مخصصة من 50 مم إلى 4000 مم - نفس النطاق الموسع لطراز AD، ولكن بهيكل أضيق يبلغ 55 مم لمساحات تركيب أكثر إحكامًا.
يمكن ضبط كل من سنّ الوصلة السفلية (M8)، وقطر الأنبوب (Φ45 / Φ51 / Φ60)، وضبط فجوة الهواء (0.2–4.0 مم)، ونوع السطح النهائي حسب طلب العميل.
ندعم التصنيع وفقًا لمعايير OEM و ODM - نوفر الرسومات الهندسية، والعينات المرجعية، أو متطلبات التطبيق المكتوبة.
يتم تركيب حشوات سيليكونية مقاومة لدرجات الحرارة العالية (≤250 درجة مئوية) بشكل قياسي - لا تتطلب تطبيقات العمليات الساخنة طلبًا خاصًا أو مهلة إضافية
فحوصات الجودة قبل الشحن: اختبار سلامة الضغط، ومعايرة فجوة الحافة وفقًا للتفاوت المحدد، والتحقق من خيط مدخل M8، والفحص الكامل للأبعاد
الميزة التنافسية
عنصر المقارنة | سكين الهواء QXY AD-2 | سكين الهواء القياسي |
إمكانية ضبط فجوة الهواء | قابل للتعديل من 0.2 إلى 4.0 مم ✓ | ثابت، غير قابل للتعديل ✗ |
موضع المدخل | الجزء السفلي فقط - لا حاجة إلى خلوص جانبي | بروز طرفي أو جانبي |
عرض الهيكل | 55 مم - أضيق من AD (60 مم) | مواصفات قياسية أوسع |
سن لولبي مدخل | M8 — وصلة صناعية قياسية | يلزم محول مخصص |
إحكام الغلق في درجات الحرارة العالية | حشية سيليكون ≤250 درجة مئوية ✓ | ختم مطاطي قياسي ✗ |
نطاق الطول | 50-4000 مم حسب الطلب | المقاسات القياسية فقط |
التخصيص | الطول، الفجوة، حجم المدخل، التشطيب | لا يوجد تعديلات |
نبذة عنا واستفسارات العملاء
شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة
نحن شركة تصنيع متخصصة في أنظمة سكاكين الهواء الصناعية، نوفر مجموعة منتجات متكاملة تشمل سكاكين هواء مصنوعة من سبائك الألومنيوم والفولاذ المقاوم للصدأ والبولي فينيل كلوريد (PVC)، بالإضافة إلى مراوح وأقواس تثبيت وملحقات النظام الكاملة . يستخدم مصنعنا معدات تصنيع CNC دقيقة، مع تطبيق ضوابط صارمة على عمليات التصنيع، مما يضمن إنتاج كل سكين هواء - بما في ذلك هندسة غرفة الضغط الداخلية، ومعايرة فتحة المخرج، وخيوط منفذ المدخل - والتحقق منها وفقًا للمواصفات المطلوبة بدقة قبل الشحن.
نعمل مع عملاء من مصنعي المعدات الأصلية (OEM) ومصنعي التصميم الأصلي (ODM) في قطاعات الإلكترونيات والسيارات والأغذية والمشروبات والأدوية والصناعات العامة على مستوى العالم. سواءً كان طلبكم عبارة عن سكين بديل مباشر أو نظام تجفيف متعدد السكاكين بمواصفات كاملة، فإن فريقنا الهندسي يتواصل مباشرةً معكم بناءً على الرسومات أو العينات أو وصف التطبيق لتقديم حل يُركّب ويؤدي وظيفته بدقة تامة وفقًا لاحتياجاتكم.
اطلب عرض سعر مخصص
نحن ندعم تصميمات مخصصة لطول سكين الهواء، وفجوة الهواء، وتدفق الهواء وفقًا لمتطلبات معداتك.
أرسل لنا رسوماتك أو تفاصيل طلبك — سيقوم فريقنا الهندسي بتصميم الحل المناسب لك.
