قطع عرضي عميق 50 مم عرضًا × 120 مم ارتفاعًا - وهو أطول جسم في فئة العرض 50 مم، مما يوفر حجم هواء داخليًا أكبر بكثير لتوزيع ضغط مستقر وموحد عبر أطوال الشفرات الطويلة
فجوة حافة قابلة للتعديل بالكامل من 0.1 إلى 4.0 مم - تحكم دقيق في الفجوة في الموقع بدءًا من إزالة القطرات فائقة الدقة بحجم 0.1 مم وحتى إخراج ستارة هوائية عالية الحجم بحجم 4.0 مم، دون الحاجة إلى فك التركيب.

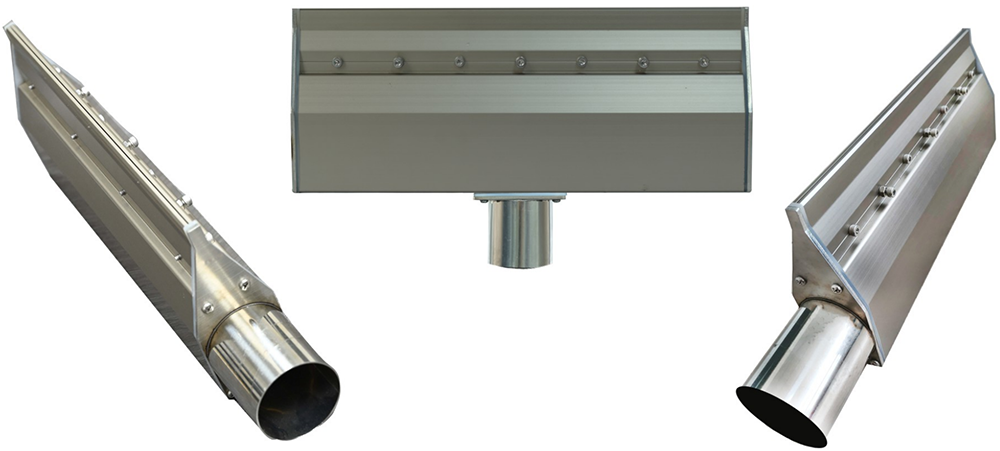

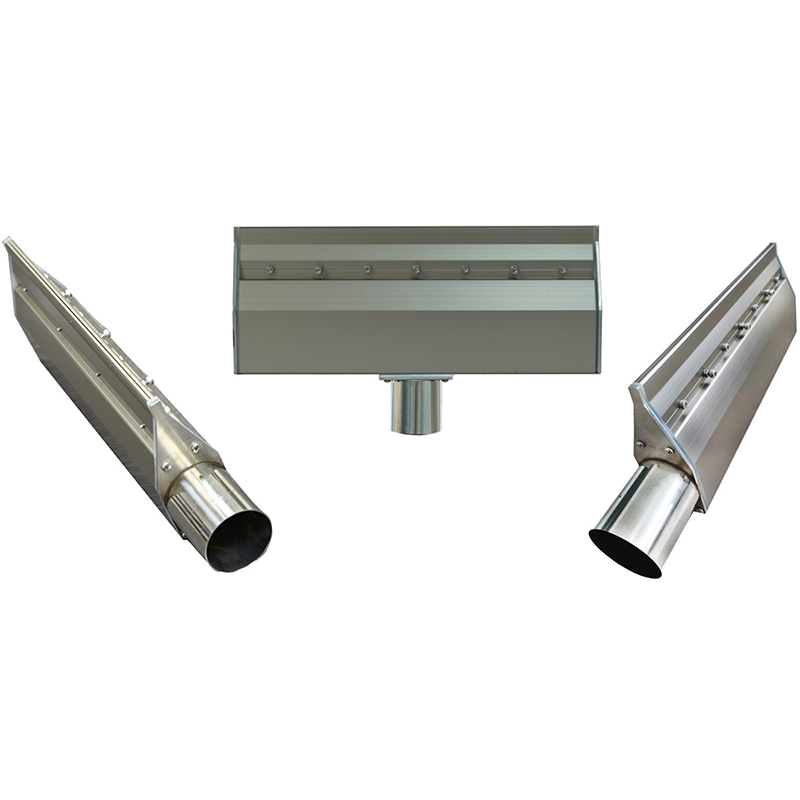

ثلاثة مواضع إدخال: طرفي (كلا الجانبين)، جانبي (خيط M8)، سفلي - مرونة تركيب كاملة لأي تصميم للآلة، أو مسار للأنابيب، أو اتجاه تركيب
أربعة أقطار مدخل متوافقة: Φ32 / Φ38 / Φ45 / Φ51 — اتصال مباشر بخطوط إمداد الهواء المضغوط القياسية عبر نطاقات خرج المنفاخات والضواغط الصناعية
طول قابل للتخصيص من المصنع من 50 إلى 4000 مم مع حشوات سيليكون مقاومة للحرارة العالية (≤250 درجة مئوية) - يتم تصنيع كل وحدة ومعايرتها والتحقق منها داخليًا قبل الشحن
نقاط البيع الرئيسية للمنتج
• مقطع عرضي عميق 50 مم عرضًا × 120 مم ارتفاعًا — وهو أطول جسم في فئة العرض 50 مم، مما يوفر حجم هواء داخليًا أكبر بكثير لتوزيع ضغط مستقر وموحد عبر أطوال الشفرات الطويلة
• فجوة حافة قابلة للتعديل بالكامل من 0.1 إلى 4.0 مم - تحكم دقيق في الفجوة في الموقع بدءًا من إزالة القطرات فائقة الدقة بحجم 0.1 مم وحتى إخراج ستارة هوائية عالية الحجم بحجم 4.0 مم، دون الحاجة إلى فك التركيب.
• ثلاثة مواضع إدخال: طرفي (كلا الجانبين)، جانبي (خيط M8)، سفلي — مرونة تركيب كاملة لأي تصميم للآلة، أو مسار للأنابيب، أو اتجاه تركيب
• أربعة أقطار مدخل متوافقة: Φ32 / Φ38 / Φ45 / Φ51 — اتصال مباشر بخطوط إمداد الهواء المضغوط القياسية عبر نطاقات خرج المنفاخات والضواغط الصناعية
• طول قابل للتخصيص من المصنع من 50 إلى 4000 مم مع حشوات سيليكون مقاومة للحرارة العالية (≤250 درجة مئوية) - يتم تصنيع كل وحدة ومعايرتها والتحقق منها داخليًا قبل الشحن
هيكل المنتج ومبدأ عمله

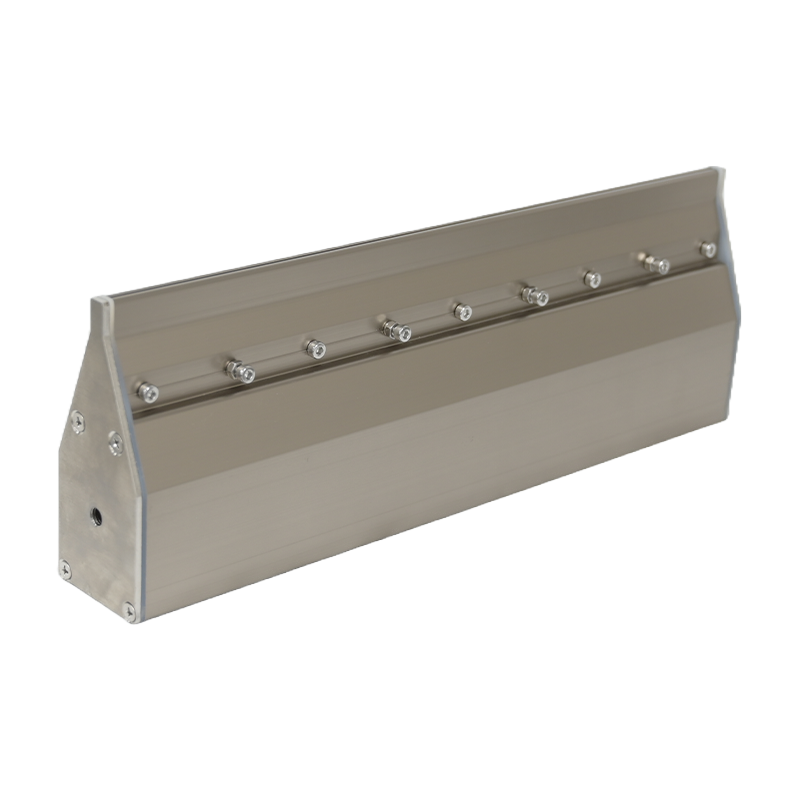

• مقطع من سبائك الألومنيوم بعرض 50 مم وارتفاع 120 مم — يؤدي الارتفاع الإضافي البالغ 120 مم (مقارنةً بـ 95-100 مم في الموديلات المماثلة بعرض 50 مم) إلى إنشاء حيز داخلي أعمق يخزن حجمًا أكبر من الهواء، مما يحسن بشكل مباشر من تجانس الضغط الساكن عبر أطوال الشفرات الطويلة.
• يوفر خيار المدخل المزدوج في النهاية تغذية الهواء المضغوط من كلا طرفي غرفة التوزيع في وقت واحد - مما يلغي تدرج الضغط الذي يتسبب في انخفاض السرعة باتجاه الطرف البعيد في السكاكين الطويلة ذات التغذية الفردية.
• تتيح خيارات المدخل الجانبي M8 والمدخل السفلي توجيه الأنابيب بشكل جانبي أو من الأسفل دون بروزات طرفية - وهو أمر مفيد للتركيبات العلوية الضيقة أو تركيبات إطارات الآلات المثبتة بشكل متساوٍ
• تقوم قناة التسارع المخروطية بتحويل ضغط الحيز المتساوي إلى طبقة هواء متماسكة وعالية السرعة عند فتحة المخرج الدقيقة
• يمكن ضبط فجوة المخرج من 0.1 مم إلى 4.0 مم عبر براغي الحافة - نفس النطاق الواسع الموجود في المجموعة كاملة الحجم، دون الحاجة إلى فك أي جزء لتغيير الفجوة
• تحافظ حشوات السيليكون المقاومة للحرارة العالية (≤250 درجة مئوية) على احتواء الضغط المحكم عند طرفي الشفرات عبر نطاق واسع من درجات حرارة التشغيل

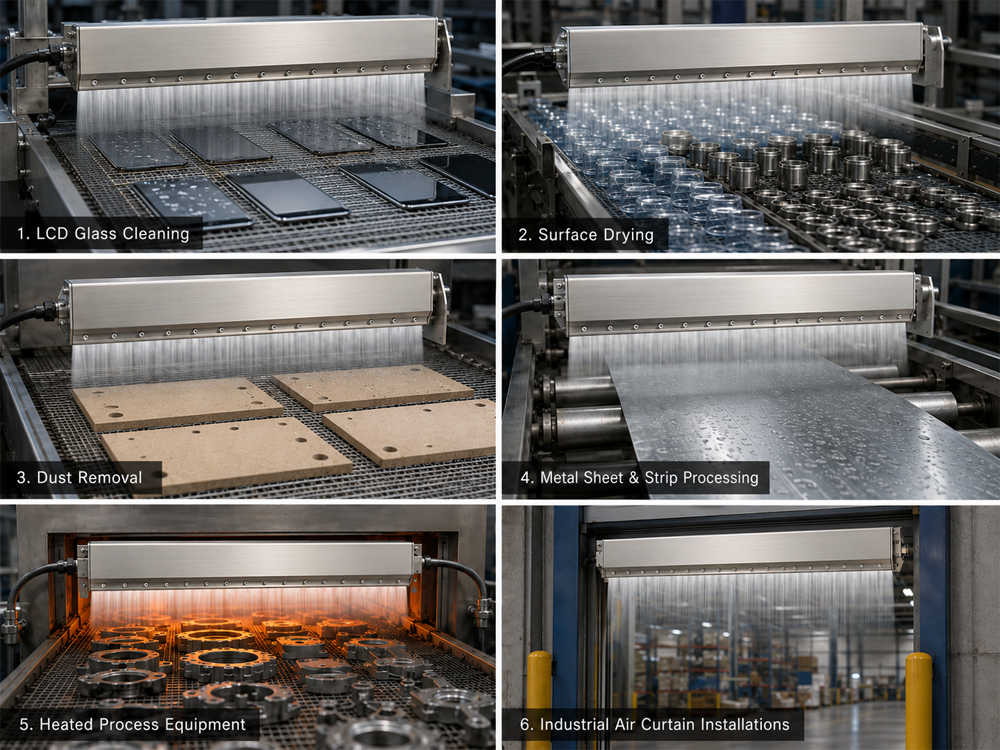

سيناريوهات التطبيق
إن غرفة الضغط الأعمق ونطاق المدخل الأوسع في جهاز AH تجعله الخيار المفضل لتشغيلات السكاكين الطويلة، والطلب العالي على تدفق الهواء، والتركيبات التي يكون فيها ثبات الضغط على طول المسار أمرًا بالغ الأهمية:
• خطوط تنظيف لوحات الدوائر المطبوعة - يحافظ الهيكل ذو التجويف العميق على سرعة نفخ ثابتة من طرف المدخل إلى الطرف البعيد للسكين، وهو أمر ضروري لتجفيف موحد لكامل عرض اللوحة.
• تجفيف الأسطح - المواد الصفائحية، والشرائط المعدنية، والركائز العريضة - يضمن الضغط الثابت على طول الشفرات تجفيفًا متساويًا على كامل عرض الركيزة
• إزالة الغبار عن الألواح والزجاج والأسطح المستوية — فجوة لا تقل عن 0.1 مم مع توزيع ضغط منتظم يوفر إزاحة متسقة للجسيمات دون وجود بقع ساخنة موضعية
• أنظمة تجفيف ناقلة طويلة المدى (حتى 4000 مم) - تصميم ذو تجويف عميق مناسب بشكل خاص للسكاكين التي يزيد طولها عن 1500 مم حيث يصبح انخفاض الضغط في التغذية الواحدة قابلاً للقياس
• خطوط الإنتاج الصناعية عالية الإنتاجية — يدعم حجم الهواء الداخلي الأكبر معدلات تدفق هواء حجمية أعلى، مما يتيح سرعات تجفيف أسرع على أنظمة النقل عالية السرعة
• معدات المعالجة الحرارية — تسمح حشوات السيليكون المصنفة حتى ≤250 درجة مئوية بالتكامل مع أفران التجفيف وأنفاق التسخين وأنظمة نقل المعالجة الحرارية

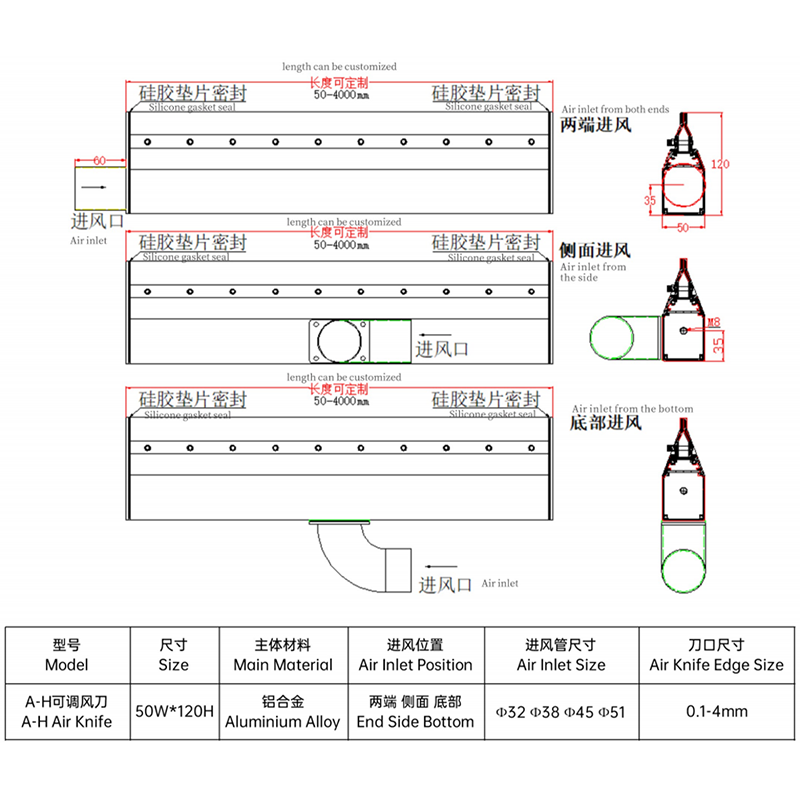

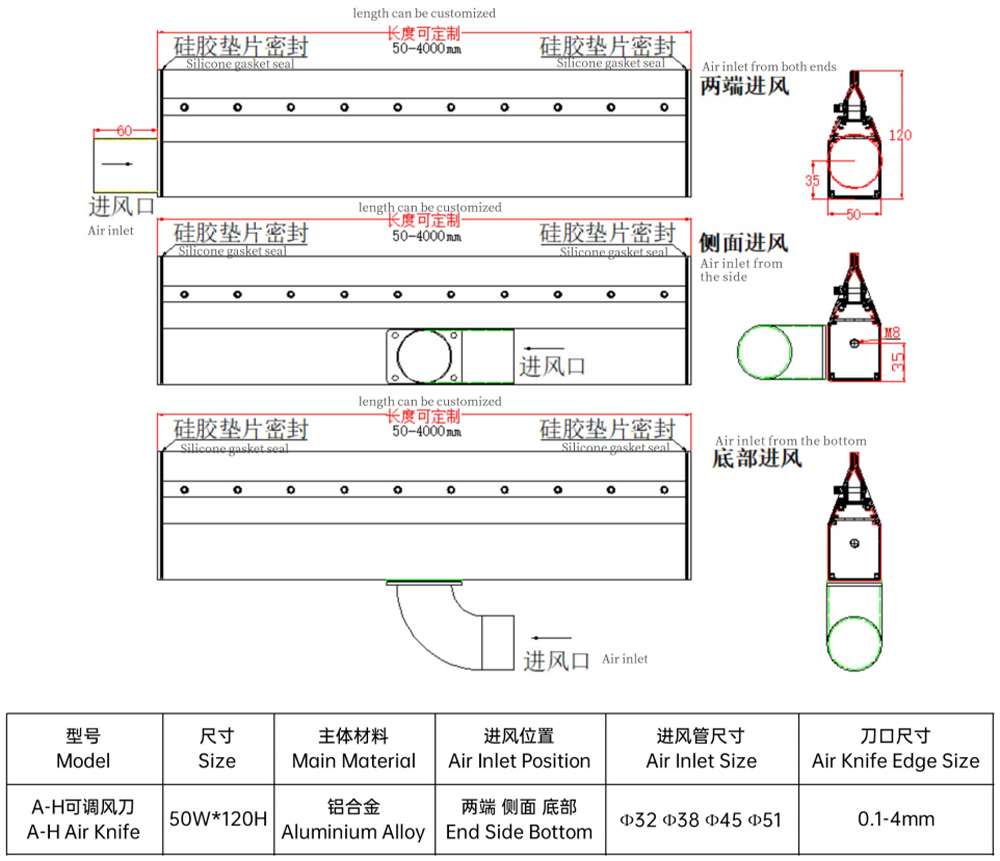

المعايير الفنية
المعلمة | مواصفة |
نموذج | سكين الهواء AH ( سكين الهواء القابل للتعديل AH ) |
حجم المقطع العرضي | 50 عرض × 120 ارتفاع ملم |
المادة الرئيسية | سبائك الألومنيوم |
موضع مدخل الهواء | الطرف (كلا الجانبين)، الجانب (M8)، الأسفل |
حجم مدخل الهواء | Φ32 / Φ38 / Φ45 / Φ51 |
سن لولبي للمدخل (جانبي) | M8 |
حجم حافة سكين الهواء | 0.1 – 4.0 مم (قابل للتعديل) |
طول قابل للتخصيص | 50 – 4000 مم |
إغلاق الطرف | حشية مانعة للتسرب من السيليكون تتحمل درجات الحرارة العالية (≤250 درجة مئوية) |
تصنيع المعدات الأصلية / تصميم وتصنيع المعدات الأصلية | مدعوم |
قدرات المصنع · التخصيص · الخدمة
• تصنيع كامل داخلي باستخدام آلات CNC لقطاع الألمنيوم المبثوق 50×120 مم - جسم الشفرة، والحجرة الداخلية العميقة، وجميع تكوينات المدخل الثلاثة (طرفي / جانبي M8 / سفلي)، وفتحة المخرج، يتم إنتاجها وفحصها في الموقع
• أطوال مخصصة من 50 مم إلى 4000 مم مصنعة حسب الطلب في هيكل ذي تجويف عميق 120 مم - مع التحقق الكامل من الأبعاد، واختبار سلامة الضغط، ومعايرة فجوة الحافة قبل الشحن
• يمكن ضبط موضع المدخل (نهاية / جانب M8 / أسفل)، وقطر الأنبوب (Φ32 / Φ38 / Φ45 / Φ51)، وإعداد فجوة الهواء (0.1–4.0 مم)، وتشطيب السطح وفقًا لمواصفات العميل.
• ندعم بالكامل عمليات التصنيع الأصلية (OEM) وتصنيع التصميم الأصلي (ODM) - نقبل الرسومات الهندسية، وعينات مرجعية مادية، أو متطلبات التطبيق المكتوبة المفصلة
• يتم تركيب حشوات سيليكونية مقاومة للحرارة العالية (≤250 درجة مئوية) بشكل قياسي في كل وحدة - بدون تكلفة إضافية أو مهلة زمنية للأنواع التي تعمل بعملية التسخين.
• بروتوكول الجودة قبل الشحن: اختبار سلامة الضغط، ومعايرة فجوة الحافة وفقًا للتفاوت المحدد، وفحص خيط مدخل الجانب M8، والفحص الكامل للأبعاد
الميزة التنافسية
عنصر المقارنة | سكين الهواء QXY AH | سكين الهواء القياسي |
إمكانية ضبط فجوة الهواء | قابل للتعديل من 0.1 إلى 4.0 مم ✓ | ثابت، غير قابل للتعديل ✗ |
ارتفاع الجسم (50 مم عرضًا) | 120 مم - أعمق غرفة ضغط في فئة بعرض 50 مم | نموذجي 95-100 ملم |
استقرار الضغط | حجم أكبر للحيز = سرعة أكثر استواءً في المسافات الطويلة | انخفاض الضغط باتجاه الطرف البعيد |
مواضع المدخل | الطرف (مزدوج) / الجانب (M8) / الأسفل | طرفية فقط |
خيارات أنابيب المدخل | Φ32 / Φ38 / Φ45 / Φ51 | مقاس واحد نموذجي |
إحكام الغلق في درجات الحرارة العالية | حشية سيليكون ≤250 درجة مئوية ✓ | ختم مطاطي قياسي ✗ |
التخصيص | الطول، الفجوة، المدخل، التشطيب — 50-4000 مم | المقاسات القياسية فقط |
نبذة عنا واستفسارات العملاء
شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة
نحن شركة متخصصة في تصنيع أنظمة سكاكين الهواء الصناعية، ونقدم مجموعة منتجات شاملة تشمل سكاكين الهواء المصنوعة من سبائك الألومنيوم والفولاذ المقاوم للصدأ والبولي فينيل كلوريد (PVC)، بالإضافة إلى المنافيخ ومعدات التركيب وملحقات النظام الكاملة. يعتمد مصنعنا على تقنية التصنيع باستخدام الحاسب الآلي (CNC) الدقيقة، مع تطبيق ضوابط صارمة للجودة أثناء عملية التصنيع. يتم تصنيع كل وحدة من وحدات سكاكين الهواء، بدءًا من أبعاد حجرة التوزيع الداخلية ومعايرة فتحة المخرج، وصولًا إلى دقة خيوط المدخل وتركيب مانع التسرب النهائي، وفحصها والتحقق من أدائها قبل شحنها.
بفضل خبرتنا الواسعة في تصنيع المعدات الأصلية (OEM) وتصميمها (ODM)، نتعاون مع عملاء في قطاعات الإلكترونيات والسيارات والأغذية والمشروبات والأدوية والصناعات العامة حول العالم. سواءً كان المشروع استبدال سكين واحدة أو نظام تجفيف متكامل متعدد السكاكين لخط إنتاج، فإن فريقنا الهندسي يتفاعل مباشرةً مع رسوماتكم وعيناتكم ومتطلبات تطبيقاتكم لإنتاج حل متكامل بدقة ويؤدي وظيفته بكفاءة عالية منذ البداية.
اطلب عرض سعر مخصص
نحن ندعم تصميمات مخصصة لطول سكين الهواء، وفجوة الهواء، وتدفق الهواء وفقًا لمتطلبات معداتك.
أرسل لنا رسوماتك أو تفاصيل طلبك — سيقوم فريقنا الهندسي بتصميم الحل المناسب لك.
