هيكل متوازن من سبائك الألومنيوم 60W × 100H مم - سعة هواء داخلية أكبر من الموديلات المدمجة، مع الحفاظ على ارتفاع التركيب عمليًا لمعدات الإنتاج.
فجوة هواء قابلة للتعديل على نطاق واسع: من 0.1 إلى 4.0 مم. يمكن ضبط نفس الجهاز لإزالة الغبار بدقة، أو تجفيف الأسطح بشكل عادي، أو نفخ الماء بقوة أكبر عن طريق تعديل حافة المخرج.
ثلاثة خيارات لموضع مدخل الهواء: مدخل الهواء من كلا الطرفين، أو من الجانب، أو من الأسفل. وهذا يساعد على تركيب سكين الهواء على الآلات ذات اتجاهات الأنابيب المختلفة ومساحات التركيب المتنوعة.
نطاق حجم المدخل الكبير: Φ51 / Φ57 / Φ60 / Φ63. يُعد طراز BE مناسبًا لأنظمة نفخ الهواء ذات التدفق المتوسط إلى العالي حيث يلزم توفير إمداد هواء مستقر.
طول قابل للتخصيص من المصنع يتراوح بين 50 و4000 مم، مزود بحشية سيليكون مقاومة للحرارة العالية (≤250 درجة مئوية)، مع دعم كامل لخدمات تصنيع المعدات الأصلية (OEM) وتصميمها (ODM). يمكن تصنيع كل وحدة وفقًا للرسومات أو العينات أو متطلبات المعدات المكتوبة.
نقاط البيع الرئيسية للمنتج
• هيكل متوازن من سبائك الألومنيوم 60W × 100H مم - سعة هواء داخلية أكبر من الموديلات المدمجة، مع الحفاظ على ارتفاع التركيب عمليًا لمعدات الإنتاج.
• فجوة هواء قابلة للتعديل على نطاق واسع: من 0.1 إلى 4.0 مم. يمكن ضبط نفس الجهاز لإزالة الغبار بدقة، أو تجفيف الأسطح بشكل عادي، أو نفخ الماء بقوة أكبر عن طريق تعديل حافة المخرج.
• ثلاثة خيارات لموضع مدخل الهواء: مدخل الهواء من كلا الطرفين، أو من الجانب، أو من الأسفل. وهذا يساعد على تركيب سكين الهواء على الآلات ذات اتجاهات الأنابيب المختلفة ومساحات التركيب المتنوعة.
• نطاق حجم المدخل الكبير: Φ51 / Φ57 / Φ60 / Φ63. يُعد طراز BE مناسبًا لأنظمة نفخ الهواء ذات التدفق المتوسط إلى العالي حيث يلزم توفير إمداد هواء مستقر.
• طول قابل للتخصيص من المصنع يتراوح بين 50 و4000 مم، مع حشية سيليكون مقاومة للحرارة العالية (≤250 درجة مئوية) ودعم كامل من مصنعي المعدات الأصلية/مصممي المعدات الأصلية. يمكن تصنيع كل وحدة وفقًا للرسومات أو العينات أو متطلبات المعدات المكتوبة.
هيكل المنتج ومبدأ عمله

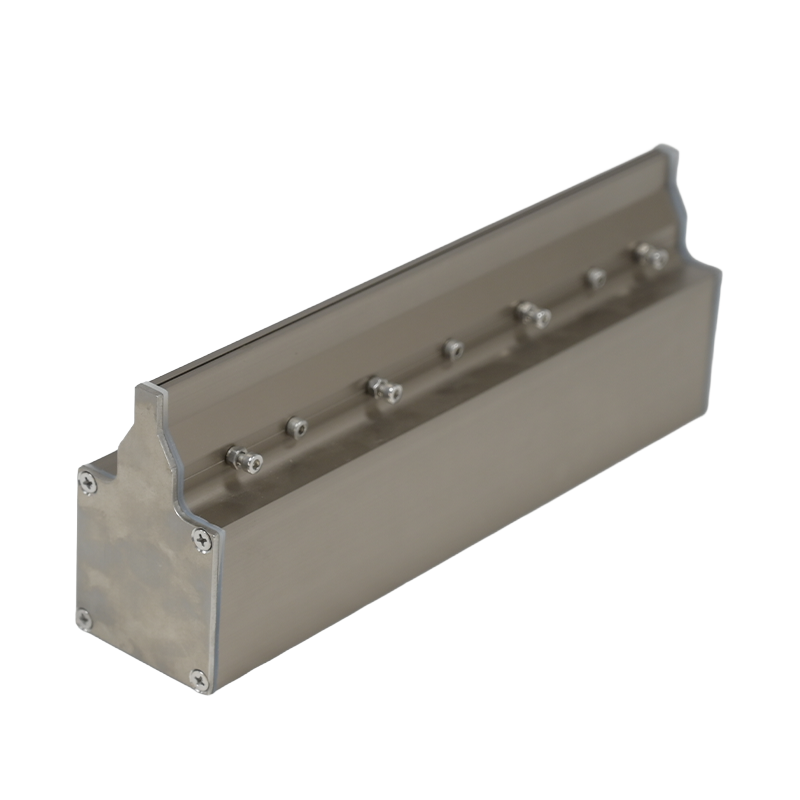

• يتميز الهيكل المصنوع من سبائك الألومنيوم بأبعاد 60 مم عرضًا × 100 مم ارتفاعًا بحجرة داخلية أعمق من الموديلات ذات التصميم المنخفض. تعمل هذه الحجرة على تخزين الهواء الداخل وتساعد على تقليل تذبذب الضغط على طول الشفرة.

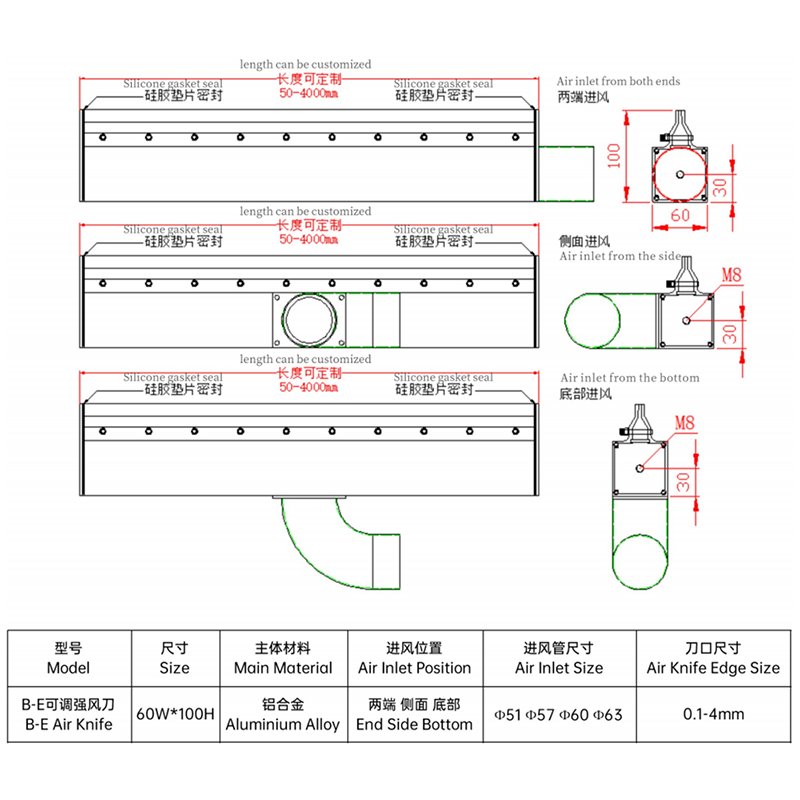

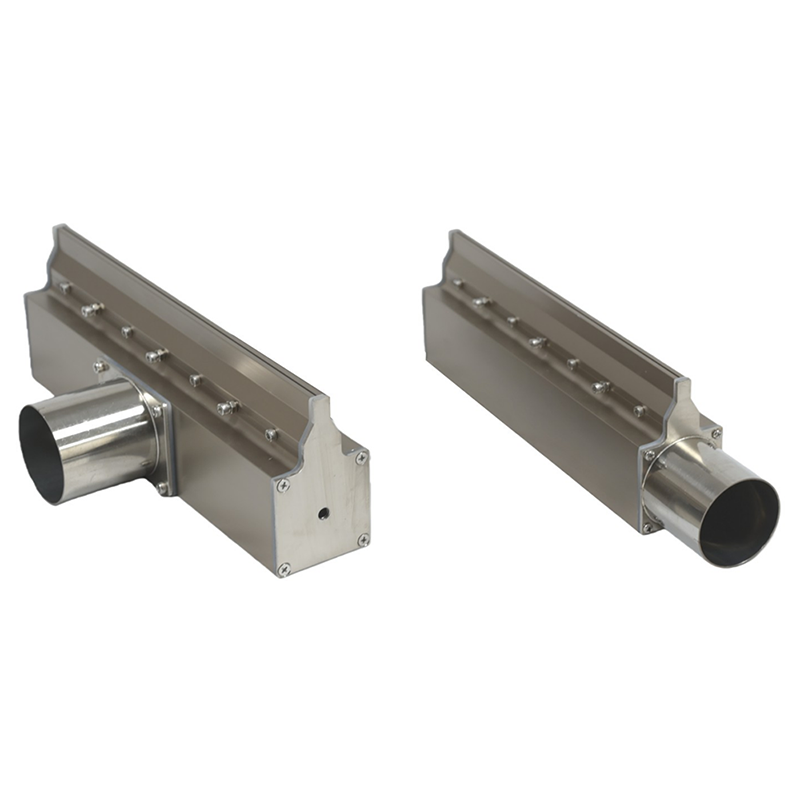

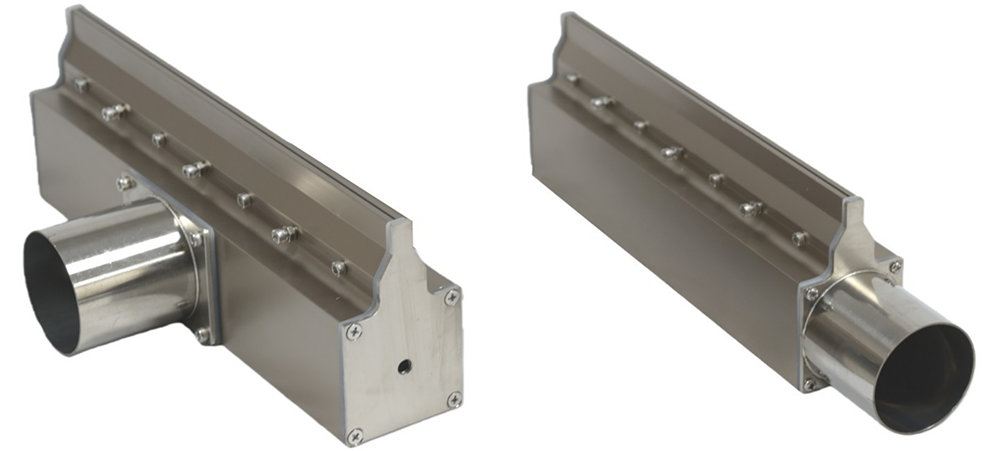

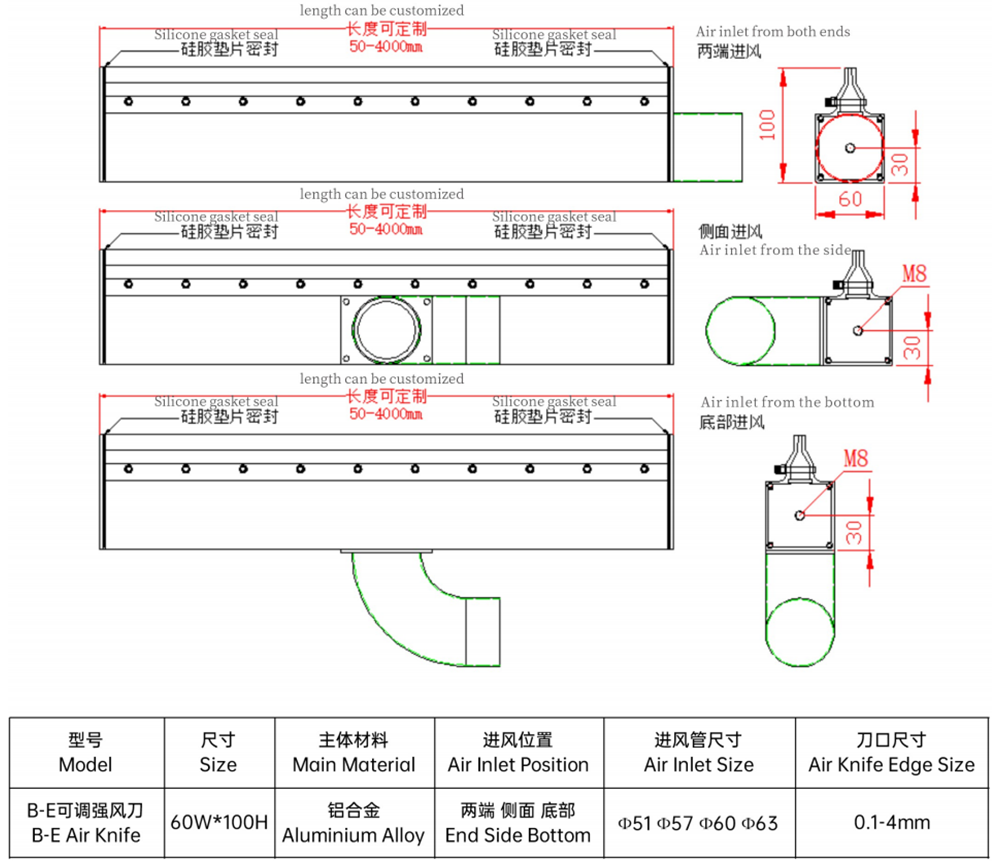

• يدخل الهواء من خلال فتحات الدخول الأمامية أو الجانبية أو السفلية. توضح رسومات فتحات الدخول الجانبية والسفلية مواضع التثبيت الملولبة M8، مما يدعم التثبيت الآمن أثناء التشغيل المستمر.
• يقوم الحيز الداخلي بتوزيع الهواء قبل وصوله إلى المخرج. بالنسبة للأطوال المخصصة من 50 إلى 4000 مم، تُعد خطوة المعادلة هذه مهمة للحفاظ على توزيع هواء أكثر انتظامًا.
• يعمل مسار المخرج الضيق على تسريع الهواء ليتحول إلى طبقة مسطحة عالية السرعة ذات تدفق صفائحي. تُستخدم هذه الطبقة لإزالة الماء والغبار والرقائق وبقايا السطح دون ملامسة قطعة العمل.
• يمكن تعديل حجم حافة المخرج من 0.1 إلى 4.0 مم. ويمكن للمشغلين ضبط شدة تدفق الهواء باستخدام براغي الحافة، دون الحاجة إلى استبدال جسم سكين الهواء بالكامل.
• يتم استخدام حشية السيليكون ذات درجة الحرارة العالية (≤250 درجة مئوية) في مواضع الإغلاق النهائية لتقليل التسرب ودعم التشغيل المستقر في عمليات التجفيف الساخنة أو المستمرة.
سيناريوهات التطبيق
سكين الهواء القوي القابل للتعديل من BE مناسب لخطوط الإنتاج التي تحتاج إلى تدفق هواء أقوى من النماذج المدمجة، ولكنها لا تزال تتطلب اتجاه دخول مرن وفجوة مخرج واسعة قابلة للتعديل.
• تجفيف الأسطح - الزجاجات، والأجزاء المصنعة آلياً، والقطاعات المصنوعة من الألومنيوم، والمكونات العامة بعد الغسيل أو الشطف أو التبريد.
• خطوط تنظيف لوحات الدوائر المطبوعة - فجوة حافة قابلة للتعديل من 0.1 إلى 4.0 مم تساعد في التحكم في تأثير الهواء لإزالة الماء والغبار ونفخ بقايا التدفق.
• معالجة الألواح المسطحة والزجاج - تساعد طبقة الهواء المستقرة على إزالة علامات الماء والغبار والجسيمات الدقيقة قبل الفحص أو الطلاء أو التعبئة والتغليف.
• معالجة الصفائح والشرائح المعدنية — يدعم الهيكل 60W × 100H حجم هواء أقوى لإزالة سائل التبريد، ونفخ الرقائق، وتجفيف الأسطح على المواد المتحركة.
• خطوط إنتاج واسعة النطاق — يسمح تخصيص طول المصنع من 50 إلى 4000 مم لسكين الهواء بمطابقة عروض الناقلات والمنتجات المختلفة.
• معدات المعالجة المسخنة — يدعم مانع التسرب المصنوع من السيليكون عالي الحرارة (≤250 درجة مئوية) الاستخدام بالقرب من أنفاق التجفيف وخطوط الغسيل بمساعدة الحرارة ومحطات نفخ الهواء الدافئ.
المعايير الفنية
جدول المواصفات:
المعلمة | مواصفة |
نموذج | سكين هواء قوي قابل للتعديل من بي إي |
حجم المقطع العرضي | 60 عرض × 100 ارتفاع ملم |
المادة الرئيسية | سبائك الألومنيوم |
موضع مدخل الهواء | الطرف (كلا الجانبين)، الجانب (M8)، الأسفل (M8) |
حجم مدخل الهواء | Φ51 / Φ57 / Φ60 / Φ63 |
سن لولبي مدخل | M8 — يظهر في رسومات المدخل الجانبي والسفلي |
حجم حافة سكين الهواء | 0.1 – 4.0 مم (قابل للتعديل) |
طول قابل للتخصيص | 50 – 4000 مم |
إغلاق الطرف | حشية مانعة للتسرب من السيليكون تتحمل درجات الحرارة العالية (≤250 درجة مئوية) |
تصنيع المعدات الأصلية/تصميم المعدات الأصلية | مدعوم |
قدرات المصنع · التخصيص · الخدمة
• تقوم شركة QXY بتصنيع جسم سكين الهواء المصنوع من سبائك الألومنيوم 60W × 100H مم، ومنافذ الإدخال، وأجزاء الحواف، وأسطح منع التسرب باستخدام معالجة CNC داخلية للتحكم في دقة الأبعاد.
• يدعم الجهاز أطوال شفرات مخصصة تتراوح من 50 إلى 4000 مم. ويمكن ضبط سكين الهواء ليتناسب مع عرض الناقل أو عرض المنتج أو مساحة إطار المعدات.
• تشمل خيارات التكوين موضع المدخل، وقطر أنبوب المدخل، ونطاق فجوة الهواء، وطريقة التركيب، ونوع السطح. ويمكن اختيار تخطيطات المدخل الطرفية والجانبية والسفلية وفقًا لمسار الأنابيب.
• يتم قبول طلبات تصنيع المعدات الأصلية (OEM) وتصنيع التصميم الأصلي (ODM). يمكن للعملاء تقديم الرسومات أو العينات أو صور الآلات أو شروط التطبيق المكتوبة للتأكيد الهندسي.
• يتم تركيب حشية سيليكون عالية الحرارة (≤250 درجة مئوية) كحل قياسي لإحكام الإغلاق النهائي، مما يساعد على تقليل التسرب دون الحاجة إلى ترقية إضافية لإحكام الإغلاق.
• قبل الشحن، يتم فحص كل وحدة مخصصة عن طريق اختبار الضغط، ومعايرة فجوة الحافة، وفحص موضع المدخل، والتأكيد على الأبعاد.
الميزة التنافسية
عنصر المقارنة | سكين هواء قوي قابل للتعديل QXY BE | سكين الهواء القياسي |
ملامح الجسم | هيكل متوازن بأبعاد 60 مم عرض × 100 مم ارتفاع لضمان تدفق هواء مستقر وارتفاع تركيب عملي | حجم الجسم العام، وغالبًا ما يكون أقل ملاءمة لهياكل الآلات الضيقة |
إمكانية ضبط فجوة الهواء | قابل للتعديل من 0.1 إلى 4 مم ✓ | ثابت، غير قابل للتعديل ✗ |
مواضع المدخل | تصميمات مداخل طرفية وجانبية وسفلية لتوجيه الأنابيب بمرونة | عادةً ما يكون هناك تصميم مدخل واحد أو اتجاه أنبوب محدود |
خيارات أنابيب المدخل | Φ51 / Φ57 / Φ60 / Φ63 لأنظمة تدفق الهواء المتوسطة إلى العالية | خيارات أقل لقطر المدخل |
طول مخصص | مصممة حسب الطلب في المصنع بأطوال تتراوح من 50 إلى 4000 مم لتناسب عروض السيور الناقلة المختلفة | أطوال قياسية في الغالب |
استقرار الضغط | تساعد الحجرة الداخلية 100H على معادلة تدفق الهواء على طول الشفرات الأطول | قد يختلف معدل تدفق الهواء بشكل أكبر في الرحلات الطويلة |
إحكام الغلق في درجات الحرارة العالية | حشية سيليكون ≤250 درجة مئوية ✓ | ختم مطاطي قياسي ✗ |
التخصيص | يمكن تحديد الطول، والمسافة، وموضع المدخل، وقطر المدخل، ونوعية السطح. | تغييرات محدودة في التكوين |
نبذة عنا واستفسارات العملاء
شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة
نحن شركة تصنيع متخصصة في أنظمة سكاكين الهواء الصناعية ، بما في ذلك سكاكين الهواء المصنوعة من سبائك الألومنيوم والفولاذ المقاوم للصدأ والبولي فينيل كلوريد (PVC). تشمل منتجاتنا أيضًا المنافيخ ومعدات التركيب وملحقات النظام. بفضل التصنيع الدقيق باستخدام الحاسوب (CNC)، ومراقبة الجودة أثناء عملية الإنتاج، والتحقق قبل الشحن، نضمن لعملائنا الحصول على منتجات سكاكين هواء مطابقة تمامًا لظروف التشغيل الفعلية.
لدينا خبرة في تصنيع المعدات الأصلية (OEM) وتصميمها (ODM) في مجالات الإلكترونيات، والسيارات، والأغذية والمشروبات، والأدوية، وخطوط الإنتاج العامة. يمكن للعملاء إرسال الرسومات، أو العينات، أو وصف التطبيقات. سيقوم فريقنا الهندسي بمراجعة متطلبات تدفق الهواء، ومساحة التركيب، وتصميم الأنابيب، ثم يقدم حلاً قابلاً للدمج في خط الإنتاج ويؤدي وظيفته على النحو المطلوب.
اطلب عرض سعر مخصص
نحن ندعم تصميمات مخصصة لطول سكين الهواء، وفجوة الهواء، وتدفق الهواء وفقًا لمتطلبات معداتك.
أرسل لنا رسوماتك أو تفاصيل طلبك — سيقوم فريقنا الهندسي بتصميم الحل المناسب لك.
