هيكل من سبائك الألومنيوم المجنحة بعرض 110 مم وارتفاع 95 مم - مصمم لتغطية تدفق الهواء على نطاق واسع مع الحفاظ على مسار أنبوب المدخل من أسفل إطار الجهاز.
فجوة هواء قابلة للتعديل: من 0.2 إلى 4.0 مم. يمكن ضبط المخرج لتنظيف الأسطح بشكل متحكم فيه، أو للتجفيف العادي، أو لنفخ الماء بقوة أكبر.
تصميم المدخل السفلي - يمكن توجيه أنبوب إمداد الهواء أسفل سكين الهواء، مما يساعد في الحفاظ على نظافة المناطق العلوية والجانبية للأغطية والواقيات وحركة المنتج.
خيارات مدخل Φ32 / Φ38 / Φ45 / Φ51 - مناسبة لأحجام أنابيب النفخ المختلفة ومتطلبات تدفق الهواء.
طول قابل للتخصيص من المصنع يتراوح بين 50 و4000 مم، مزود بحشية سيليكون مقاومة للحرارة العالية (≤250 درجة مئوية)، مع دعم كامل لخدمات تصنيع المعدات الأصلية (OEM) وتصميمها (ODM). يمكن تصنيع كل وحدة وفقًا للرسومات أو العينات أو متطلبات المعدات المكتوبة.
نقاط البيع الرئيسية للمنتج
• هيكل من سبائك الألومنيوم المجنحة بعرض 110 مم وارتفاع 95 مم - مصمم لتغطية تدفق الهواء على نطاق واسع مع الحفاظ على مسار أنبوب المدخل من أسفل إطار الجهاز.
• فجوة هواء قابلة للتعديل: 0.2 - 4.0 مم. يمكن ضبط المخرج لتنظيف الأسطح بشكل متحكم فيه، أو التجفيف العادي، أو نفخ الماء بقوة أكبر.
• تصميم مدخل الهواء السفلي — يمكن توجيه أنبوب إمداد الهواء أسفل سكين الهواء، مما يساعد في الحفاظ على نظافة المناطق العلوية والجانبية للأغطية والواقيات وحركة المنتج.
• خيارات مدخل Φ32 / Φ38 / Φ45 / Φ51 - مناسبة لأحجام أنابيب النفخ المختلفة ومتطلبات تدفق الهواء.
• طول قابل للتخصيص من المصنع يتراوح بين 50 و4000 مم، مع حشية سيليكون مقاومة للحرارة العالية (≤250 درجة مئوية) ودعم كامل من مصنعي المعدات الأصلية/مصممي المعدات الأصلية. يمكن تصنيع كل وحدة وفقًا للرسومات أو العينات أو متطلبات المعدات المكتوبة.
هيكل المنتج ومبدأ عمله

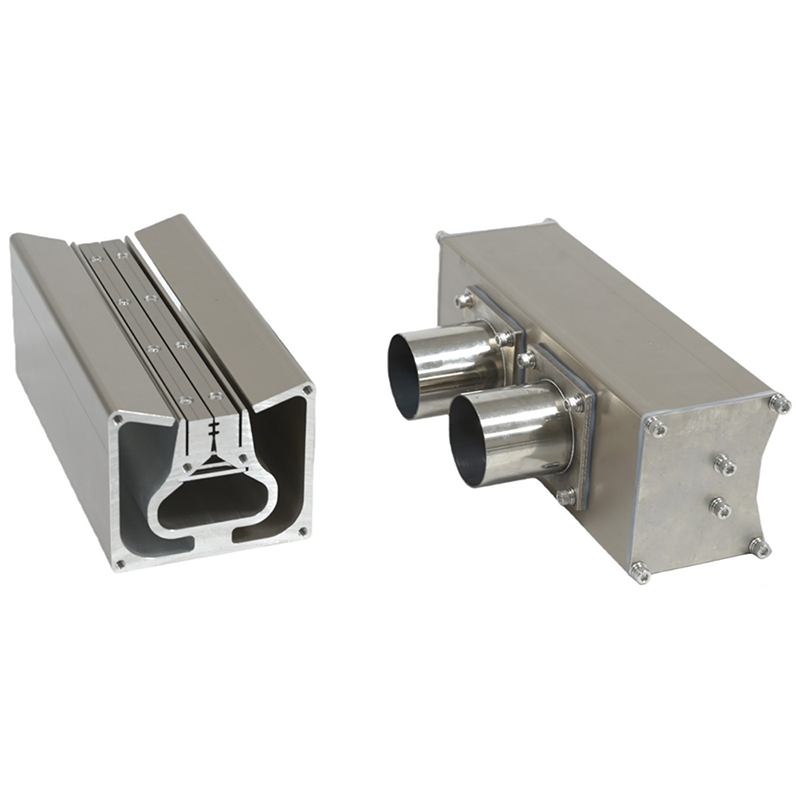

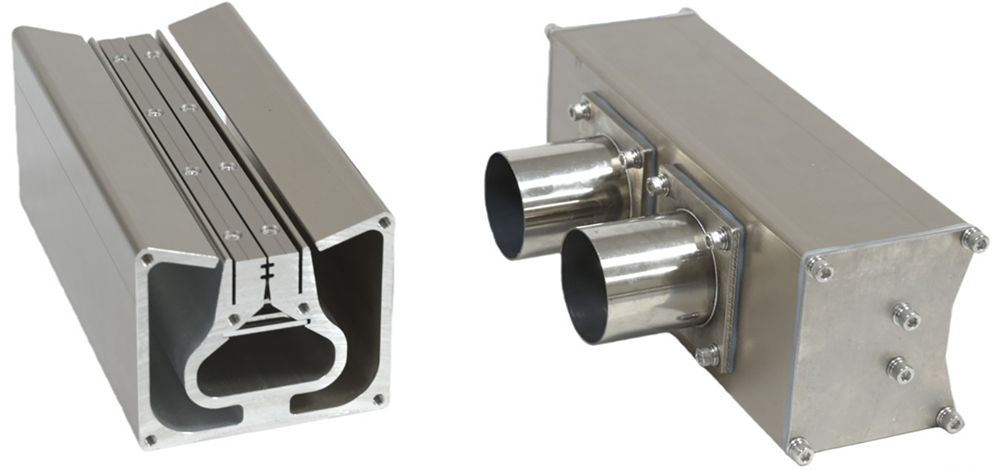

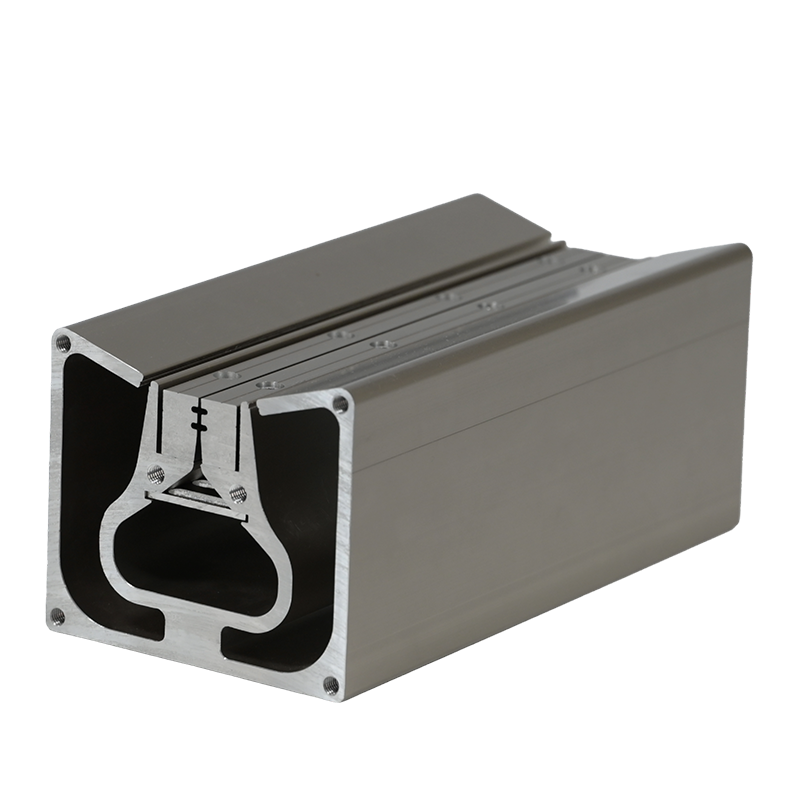

• تشكل عملية بثق سبائك الألومنيوم 110W × 95H مم جسمًا عريضًا مع قسم مخرج مجنح مدمج لتوجيه تدفق الهواء وتغطية واسعة لقطعة العمل.
يدخل الهواء من المدخل السفلي ويتدفق لأعلى إلى الحجرة الداخلية. يدعم هذا التصميم مسارًا نظيفًا للأنابيب أسفل منطقة العمل.
تتيح خيارات مداخل الهواء بأقطار Φ32 / Φ38 / Φ45 / Φ51 إمكانية مطابقة إمداد الهواء مع أنظمة الأنابيب المختلفة. بالنسبة للأطوال المخصصة من 50 إلى 4000 مم، تعمل الحجرة الداخلية الواسعة على توزيع الهواء قبل وصوله إلى المخرج.
• يقوم المسار الداخلي بتوجيه الهواء من الحجرة إلى منطقة المخرج المجنحة، حيث يتم تسريع التدفق إلى طبقة هواء مسطحة يتم التحكم فيها.
• يمكن تعديل حجم حافة المخرج من 0.2 إلى 4.0 مم. ويمكن للمشغلين ضبط شدة تدفق الهواء باستخدام براغي الحافة دون الحاجة إلى تفكيك سكين الهواء بالكامل.
• يتم استخدام حشية السيليكون ذات درجة الحرارة العالية (≤250 درجة مئوية) في مواضع الإغلاق النهائية لتقليل التسرب ودعم التشغيل المستقر في عمليات التجفيف الساخنة أو المستمرة.

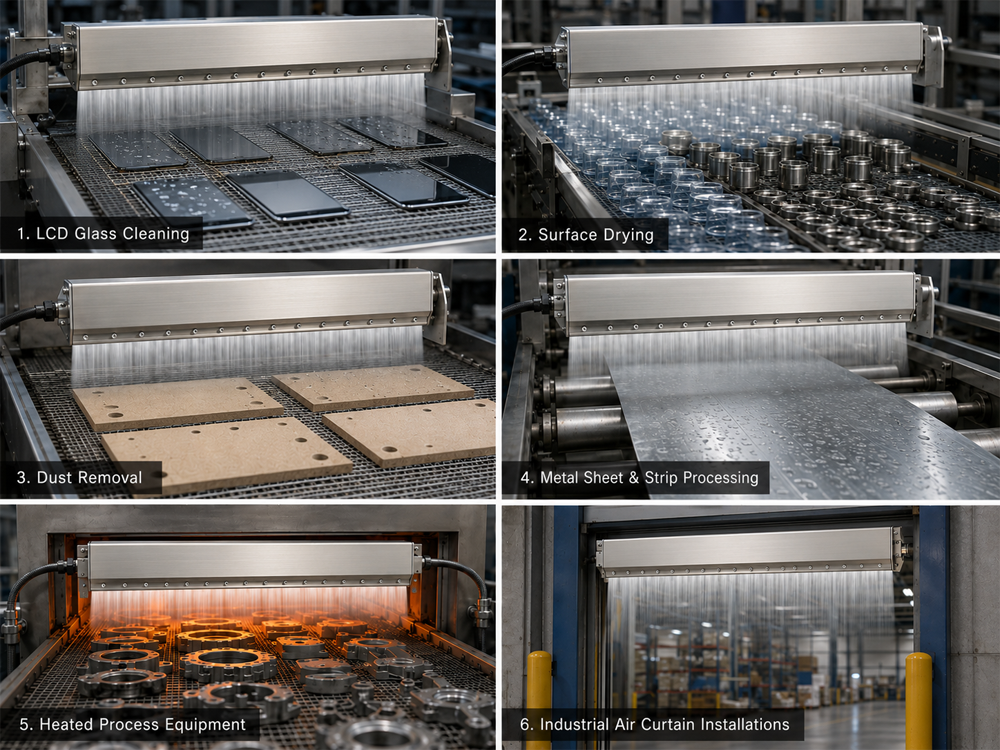

سيناريوهات التطبيق
سكين الهواء ذو الأجنحة ذو المدخل السفلي CD مناسب للخطوط التي تحتاج إلى تغطية واسعة لتدفق الهواء، وتوجيه نظيف للأنابيب السفلية، وتوجيه المخرج الاتجاهي.
• معالجة الألواح المسطحة والزجاج - يساعد توجيه المخرج ذو الجسم العريض والأجنحة في الحفاظ على استقرار اتجاه تدفق الهواء عبر الأسطح المستوية.
• التركيبات العلوية والمسطحة - يعمل توجيه المدخل السفلي على إبقاء الأنابيب أسفل أو خلف مستوى التركيب للحصول على تصميم أنظف للمعدات.
• تجفيف الأسطح - الزجاجات، والأجزاء المصنعة آلياً، والأجزاء المصبوبة، والمكونات العامة بعد الغسيل أو الشطف أو التبريد.
• معالجة الصفائح والشرائح المعدنية - يدعم عرض المخرج الواسع إزالة سائل التبريد، ونفخ الرقائق، وإزالة المياه السطحية.
• خطوط إنتاج واسعة النطاق — يسمح تخصيص طول المصنع من 50 إلى 4000 مم لسكين الهواء بمطابقة عروض الناقلات والمنتجات المختلفة.
• معدات المعالجة المسخنة — يدعم مانع التسرب المصنوع من السيليكون عالي الحرارة (≤250 درجة مئوية) الاستخدام بالقرب من أنفاق التجفيف وخطوط الغسيل بمساعدة الحرارة ومحطات نفخ الهواء الدافئ.

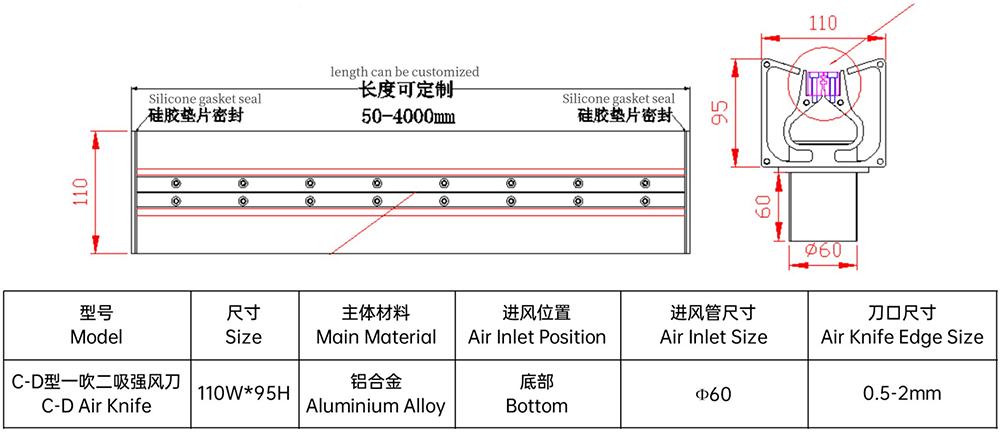

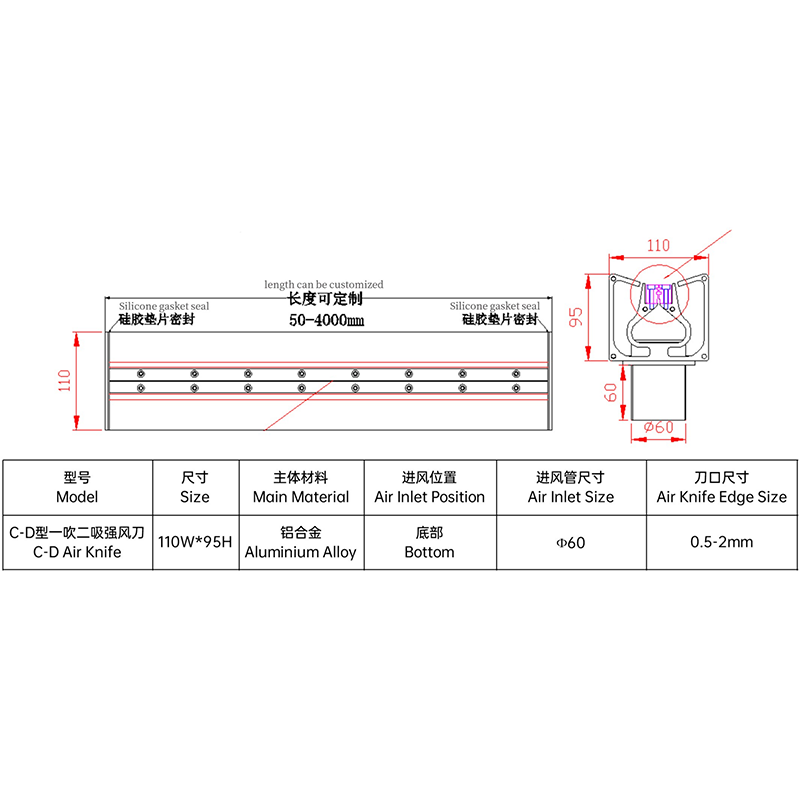

المعايير الفنية
جدول المواصفات:
المعلمة | مواصفة |
نموذج | سكين هواء مجنح بمدخل سفلي CD |
حجم المقطع العرضي | 110 عرض × 95 ارتفاع ملم |
المادة الرئيسية | سبائك الألومنيوم |
موضع مدخل الهواء | قاع |
حجم مدخل الهواء | Φ32 / Φ38 / Φ45 / Φ51 |
اتجاه المدخل | المدخل السفلي |
حجم حافة سكين الهواء | 0.2 – 4.0 مم (قابل للتعديل) |
طول قابل للتخصيص | 50 – 4000 مم |
إغلاق الطرف | حشية مانعة للتسرب من السيليكون تتحمل درجات الحرارة العالية (≤250 درجة مئوية) |
تصنيع المعدات الأصلية/تصميم المعدات الأصلية | مدعوم |
قدرات المصنع · التخصيص · الخدمة
• تقوم شركة QXY بتصنيع جسم سكين الهواء المصنوع من سبائك الألومنيوم بأبعاد 110W × 95H مم، وقسم المخرج المجنح، ومنفذ الإدخال السفلي، وأجزاء الحافة، وأسطح منع التسرب باستخدام آلات CNC داخلية للتحكم في دقة الأبعاد.
• يدعم الجهاز أطوال شفرات مخصصة تتراوح من 50 إلى 4000 مم. ويمكن ضبط سكين الهواء ليتناسب مع عرض الناقل أو عرض المنتج أو مساحة إطار المعدات.
• تشمل خيارات التكوين قطر أنبوب المدخل، ونطاق فجوة الهواء، وطريقة التركيب، ونوع السطح. يُعد تصميم المدخل السفلي مناسبًا في الحالات التي يجب فيها تجنب توجيه الأنابيب الجانبية والنهائية.
• يتم قبول طلبات تصنيع المعدات الأصلية (OEM) وتصنيع التصميم الأصلي (ODM). يمكن للعملاء تقديم الرسومات أو العينات أو صور الآلات أو شروط التطبيق المكتوبة للتأكيد الهندسي.
• يتم تركيب حشية سيليكون عالية الحرارة (≤250 درجة مئوية) كحل قياسي لإحكام الإغلاق النهائي، مما يساعد على تقليل التسرب دون الحاجة إلى ترقية إضافية لإحكام الإغلاق.
• قبل الشحن، يتم فحص كل وحدة مخصصة عن طريق اختبار الضغط، ومعايرة فجوة الحافة، وفحص موضع المدخل، والتأكيد على الأبعاد.
الميزة التنافسية
عنصر المقارنة | سكين هواء مجنح بمدخل سفلي QXY CD | سكين الهواء القياسي |
ملف تعريف المخرج المجنح | يساعد المخرج ذو الأجنحة العريضة على توجيه تدفق الهواء ودعم التجفيف الموجه. | مخرج مسطح مع توجيه أقل |
إمكانية ضبط فجوة الهواء | قابل للتعديل من 0.2 إلى 4 مم ✓ | ثابت، غير قابل للتعديل ✗ |
توجيه المدخل السفلي | يحافظ المدخل السفلي على أنابيب التوصيل أسفل جسم السكين لتصميم أنيق للآلة | قد تشغل الأنابيب الجانبية أو الطرفية مساحة أكبر من المساحة المحيطة بها. |
خيارات أنابيب المدخل | Φ32 / Φ38 / Φ45 / Φ51 لأحجام أنابيب النفخ المختلفة | خيارات أقل لقطر المدخل |
طول مخصص | مصممة حسب الطلب في المصنع بعرض يتراوح من 50 إلى 4000 مم لعرض ناقل ضيق أو واسع | أطوال قياسية في الغالب |
المقطع العرضي للجسم | يوفر الهيكل العريض (110 مم عرض × 95 مم ارتفاع) تغطية واسعة مع ارتفاع متوسط | قد لا يتطابق الشكل العام للجسم مع مساحة الجهاز |
إحكام الغلق في درجات الحرارة العالية | حشية سيليكون ≤250 درجة مئوية ✓ | ختم مطاطي قياسي ✗ |
التخصيص | يمكن تحديد الطول، والمسافة، وموضع المدخل، وقطر المدخل، ونوعية السطح. | تغييرات محدودة في التكوين |
نبذة عنا واستفسارات العملاء
شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة
نحن شركة تصنيع متخصصة في معدات سكاكين الهواء الصناعية، بما في ذلك سكاكين الهواء المصنوعة من سبائك الألومنيوم والفولاذ المقاوم للصدأ والبولي فينيل كلوريد (PVC). تشمل منتجاتنا أيضًا المنافيخ ومعدات التركيب وملحقات الأنظمة. بفضل التصنيع الدقيق باستخدام الحاسوب (CNC)، ومراقبة الجودة أثناء عملية الإنتاج، والتحقق قبل الشحن، نوفر منتجات سكاكين الهواء لتلبية متطلبات خطوط الإنتاج الفعلية.
ندعم مشاريع تصنيع المعدات الأصلية (OEM) وتصنيع التصميم الأصلي (ODM) لعملاء في قطاعات الإلكترونيات والسيارات والأغذية والمشروبات والأدوية والتصنيع العام. يمكن للعملاء إرسال الرسومات أو العينات أو أوصاف التطبيقات أو صور المعدات. يقوم فريقنا الهندسي بمراجعة اتجاه تدفق الهواء ومساحة التركيب ومسار الأنابيب السفلية، ثم يقدم حلاً متكاملاً وفعالاً حسب المتطلبات.
اطلب عرض سعر مخصص
نحن ندعم تصميمات مخصصة لطول سكين الهواء، وفجوة الهواء، وتدفق الهواء وفقًا لمتطلبات معداتك.
أرسل لنا رسوماتك أو تفاصيل طلبك — سيقوم فريقنا الهندسي بتصميم الحل المناسب لك.
نقاط البيع الرئيسية للمنتج
• هيكل من سبائك الألومنيوم المجنحة بعرض 110 مم وارتفاع 95 مم - مصمم لتغطية تدفق الهواء على نطاق واسع مع الحفاظ على مسار أنبوب المدخل من أسفل إطار الجهاز.
• فجوة هواء قابلة للتعديل: 0.2 - 4.0 مم. يمكن ضبط المخرج لتنظيف الأسطح بشكل متحكم فيه، أو التجفيف العادي، أو نفخ الماء بقوة أكبر.
• تصميم مدخل الهواء السفلي — يمكن توجيه أنبوب إمداد الهواء أسفل سكين الهواء، مما يساعد في الحفاظ على نظافة المناطق العلوية والجانبية للأغطية والواقيات وحركة المنتج.
• خيارات مدخل Φ32 / Φ38 / Φ45 / Φ51 - مناسبة لأحجام أنابيب النفخ المختلفة ومتطلبات تدفق الهواء.
• طول قابل للتخصيص من المصنع يتراوح بين 50 و4000 مم، مع حشية سيليكون مقاومة للحرارة العالية (≤250 درجة مئوية) ودعم كامل من مصنعي المعدات الأصلية/مصممي المعدات الأصلية. يمكن تصنيع كل وحدة وفقًا للرسومات أو العينات أو متطلبات المعدات المكتوبة.
هيكل المنتج ومبدأ عمله
• تشكل عملية بثق سبائك الألومنيوم 110W × 95H مم جسمًا عريضًا مع قسم مخرج مجنح مدمج لتوجيه تدفق الهواء وتغطية واسعة لقطعة العمل.
يدخل الهواء من المدخل السفلي ويتدفق لأعلى إلى الحجرة الداخلية. يدعم هذا التصميم مسارًا نظيفًا للأنابيب أسفل منطقة العمل.
تتيح خيارات مداخل الهواء بأقطار Φ32 / Φ38 / Φ45 / Φ51 إمكانية مطابقة إمداد الهواء مع أنظمة الأنابيب المختلفة. بالنسبة للأطوال المخصصة من 50 إلى 4000 مم، تعمل الحجرة الداخلية الواسعة على توزيع الهواء قبل وصوله إلى المخرج.
• يقوم المسار الداخلي بتوجيه الهواء من الحجرة إلى منطقة المخرج المجنحة، حيث يتم تسريع التدفق إلى طبقة هواء مسطحة يتم التحكم فيها.
• يمكن تعديل حجم حافة المخرج من 0.2 إلى 4.0 مم. ويمكن للمشغلين ضبط شدة تدفق الهواء باستخدام براغي الحافة دون الحاجة إلى تفكيك سكين الهواء بالكامل.
• يتم استخدام حشية السيليكون ذات درجة الحرارة العالية (≤250 درجة مئوية) في مواضع الإغلاق النهائية لتقليل التسرب ودعم التشغيل المستقر في عمليات التجفيف الساخنة أو المستمرة.
سيناريوهات التطبيق
سكين الهواء ذو الأجنحة ذو المدخل السفلي CD مناسب للخطوط التي تحتاج إلى تغطية واسعة لتدفق الهواء، وتوجيه نظيف للأنابيب السفلية، وتوجيه المخرج الاتجاهي.
• معالجة الألواح المسطحة والزجاج - يساعد توجيه المخرج ذو الجسم العريض والأجنحة في الحفاظ على استقرار اتجاه تدفق الهواء عبر الأسطح المستوية.
• التركيبات العلوية والمسطحة - يعمل توجيه المدخل السفلي على إبقاء الأنابيب أسفل أو خلف مستوى التركيب للحصول على تصميم أنظف للمعدات.
• تجفيف الأسطح - الزجاجات، والأجزاء المصنعة آلياً، والأجزاء المصبوبة، والمكونات العامة بعد الغسيل أو الشطف أو التبريد.
• معالجة الصفائح والشرائح المعدنية - يدعم عرض المخرج الواسع إزالة سائل التبريد، ونفخ الرقائق، وإزالة المياه السطحية.
• خطوط إنتاج واسعة النطاق — يسمح تخصيص طول المصنع من 50 إلى 4000 مم لسكين الهواء بمطابقة عروض الناقلات والمنتجات المختلفة.
• معدات المعالجة المسخنة — يدعم مانع التسرب المصنوع من السيليكون عالي الحرارة (≤250 درجة مئوية) الاستخدام بالقرب من أنفاق التجفيف وخطوط الغسيل بمساعدة الحرارة ومحطات نفخ الهواء الدافئ.
المعايير الفنية
جدول المواصفات:
المعلمة | مواصفة |
نموذج | سكين هواء مجنح بمدخل سفلي CD |
حجم المقطع العرضي | 110 عرض × 95 ارتفاع ملم |
المادة الرئيسية | سبائك الألومنيوم |
موضع مدخل الهواء | قاع |
حجم مدخل الهواء | Φ32 / Φ38 / Φ45 / Φ51 |
اتجاه المدخل | المدخل السفلي |
حجم حافة سكين الهواء | 0.2 – 4.0 مم (قابل للتعديل) |
طول قابل للتخصيص | 50 – 4000 مم |
إغلاق الطرف | حشية مانعة للتسرب من السيليكون تتحمل درجات الحرارة العالية (≤250 درجة مئوية) |
تصنيع المعدات الأصلية/تصميم المعدات الأصلية | مدعوم |
قدرات المصنع · التخصيص · الخدمة
• تقوم شركة QXY بتصنيع جسم سكين الهواء المصنوع من سبائك الألومنيوم بأبعاد 110W × 95H مم، وقسم المخرج المجنح، ومنفذ الإدخال السفلي، وأجزاء الحافة، وأسطح منع التسرب باستخدام آلات CNC داخلية للتحكم في دقة الأبعاد.
• يدعم الجهاز أطوال شفرات مخصصة تتراوح من 50 إلى 4000 مم. ويمكن ضبط سكين الهواء ليتناسب مع عرض الناقل أو عرض المنتج أو مساحة إطار المعدات.
• تشمل خيارات التكوين قطر أنبوب المدخل، ونطاق فجوة الهواء، وطريقة التركيب، ونوع السطح. يُعد تصميم المدخل السفلي مناسبًا في الحالات التي يجب فيها تجنب توجيه الأنابيب الجانبية والنهائية.
• يتم قبول طلبات تصنيع المعدات الأصلية (OEM) وتصنيع التصميم الأصلي (ODM). يمكن للعملاء تقديم الرسومات أو العينات أو صور الآلات أو شروط التطبيق المكتوبة للتأكيد الهندسي.
• يتم تركيب حشية سيليكون عالية الحرارة (≤250 درجة مئوية) كحل قياسي لإحكام الإغلاق النهائي، مما يساعد على تقليل التسرب دون الحاجة إلى ترقية إضافية لإحكام الإغلاق.
• قبل الشحن، يتم فحص كل وحدة مخصصة عن طريق اختبار الضغط، ومعايرة فجوة الحافة، وفحص موضع المدخل، والتأكيد على الأبعاد.
الميزة التنافسية
عنصر المقارنة | سكين هواء مجنح بمدخل سفلي QXY CD | سكين الهواء القياسي |
ملف تعريف المخرج المجنح | يساعد المخرج ذو الأجنحة العريضة على توجيه تدفق الهواء ودعم التجفيف الموجه. | مخرج مسطح مع توجيه أقل |
إمكانية ضبط فجوة الهواء | قابل للتعديل من 0.2 إلى 4 مم ✓ | ثابت، غير قابل للتعديل ✗ |
توجيه المدخل السفلي | يحافظ المدخل السفلي على أنابيب التوصيل أسفل جسم السكين لتصميم أنيق للآلة | قد تشغل الأنابيب الجانبية أو الطرفية مساحة أكبر من المساحة المحيطة بها. |
خيارات أنابيب المدخل | Φ32 / Φ38 / Φ45 / Φ51 لأحجام أنابيب النفخ المختلفة | خيارات أقل لقطر المدخل |
طول مخصص | مصممة حسب الطلب في المصنع بعرض يتراوح من 50 إلى 4000 مم لعرض ناقل ضيق أو واسع | أطوال قياسية في الغالب |
المقطع العرضي للجسم | يوفر الهيكل العريض (110 مم عرض × 95 مم ارتفاع) تغطية واسعة مع ارتفاع متوسط | قد لا يتطابق الشكل العام للجسم مع مساحة الجهاز |
إحكام الغلق في درجات الحرارة العالية | حشية سيليكون ≤250 درجة مئوية ✓ | ختم مطاطي قياسي ✗ |
التخصيص | يمكن تحديد الطول، والمسافة، وموضع المدخل، وقطر المدخل، ونوعية السطح. | تغييرات محدودة في التكوين |
نبذة عنا واستفسارات العملاء
شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة
نحن شركة تصنيع متخصصة في معدات سكاكين الهواء الصناعية، بما في ذلك سكاكين الهواء المصنوعة من سبائك الألومنيوم والفولاذ المقاوم للصدأ والبولي فينيل كلوريد (PVC). تشمل منتجاتنا أيضًا المنافيخ ومعدات التركيب وملحقات الأنظمة. بفضل التصنيع الدقيق باستخدام الحاسوب (CNC)، ومراقبة الجودة أثناء عملية الإنتاج، والتحقق قبل الشحن، نوفر منتجات سكاكين الهواء لتلبية متطلبات خطوط الإنتاج الفعلية.
ندعم مشاريع تصنيع المعدات الأصلية (OEM) وتصنيع التصميم الأصلي (ODM) لعملاء في قطاعات الإلكترونيات والسيارات والأغذية والمشروبات والأدوية والتصنيع العام. يمكن للعملاء إرسال الرسومات أو العينات أو أوصاف التطبيقات أو صور المعدات. يقوم فريقنا الهندسي بمراجعة اتجاه تدفق الهواء ومساحة التركيب ومسار الأنابيب السفلية، ثم يقدم حلاً متكاملاً وفعالاً حسب المتطلبات.
اطلب عرض سعر مخصص
نحن ندعم تصميمات مخصصة لطول سكين الهواء، وفجوة الهواء، وتدفق الهواء وفقًا لمتطلبات معداتك.
أرسل لنا رسوماتك أو تفاصيل طلبك — سيقوم فريقنا الهندسي بتصميم الحل المناسب لك.
