بعد عملي في مصانع الإلكترونيات لأكثر من عقد، رأيتُ العديد من خطوط الإنتاج تتعثر بسبب اختيارهم الخاطئ لأداة النفخ الهوائي. فما يبدو كخطوة بسيطة في التجفيف أو التنظيف، إن لم يتم تجهيزها بشكل صحيح، قد يؤثر بشكل طفيف على معدلات الإنتاج أو يتسبب في توقف خط الإنتاج بالكامل. اليوم، وانطلاقًا من خبرتي العملية، دعونا نناقش كيفية اختيار أدوات النفخ الهوائي لصناعة الإلكترونيات - فالأمر في جوهره يعتمد على إتقان ثلاثة جوانب أساسية: نوع المادة، وتدفق الهواء، ومستوى الضوضاء .

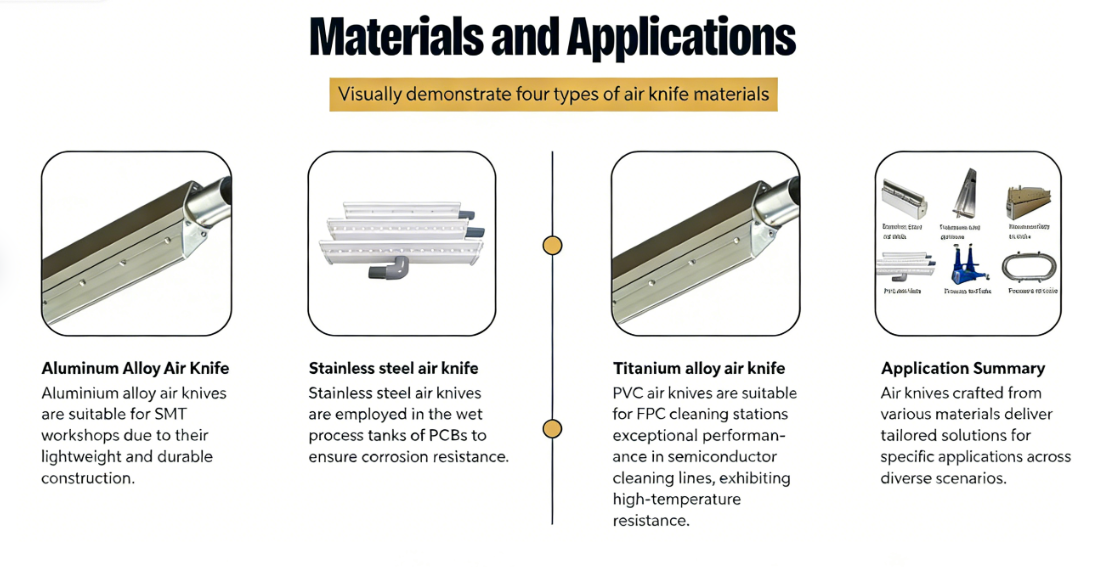

الشكل 1: المبدأ الأساسي لاختيار مواد السكين الهوائي لخطوط إنتاج الإلكترونيات
يتساءل العديد من المشترين فورًا: "أيّهما الأفضل؟" وهذا في الواقع مفهوم خاطئ. فالمواد المستخدمة في صناعة سكاكين الهواء تشبه ملابس العمل: إذ يرتدي المرء بدلات مضادة للكهرباء الساكنة في غرف التنظيف، وملابس مقاومة للتآكل في ورش العمل التي تعمل بالأحماض والقلويات. وتتميز صناعة الإلكترونيات بتعقيداتها، لذا يجب اختيار الحل الأمثل.
تُعدّ سكاكين الهواء المصنوعة من سبائك الألومنيوم خيارًا اقتصاديًا لمعظم تجميع الإلكترونيات والتنظيف العام. فهي خفيفة الوزن، وتتميز بدقة تصنيع عالية، وسعرها مناسب. على سبيل المثال، يمكن استخدامها لتنظيف أسطح اللوحات الإلكترونية بعد خطوط التجميع السطحي (SMT) أو لإزالة الغبار عن شاشات LCD. مع ذلك، تجدر الإشارة إلى أن البيئة ذات الرطوبة العالية أو التي تحتوي على مواد أكالة بشكل طفيف قد تُقلل من عمر سكاكين الألومنيوم.
ملاحظة حول منتجنا : تتميز سكاكين الهواء المصنوعة من سبائك الألومنيوم من شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة ( تشيكسينغ يوان ) بتصميمها الخفيف وسهولة تركيبها. يمكن لعامل واحد تركيبها في خمس دقائق، ولا يتطلب ضبط الزاوية أدوات خاصة. وقد أفادت العديد من مصانع الإلكترونيات الصغيرة والمتوسطة الحجم بأن هذا المنتج يوفر عليها وقتًا كبيرًا في التركيب والصيانة.
تُعدّ سكاكين الهواء المصنوعة من الفولاذ المقاوم للصدأ المعيار الأمثل لعمليات معالجة لوحات الدوائر المطبوعة الرطبة. فعند تجفيفها بعد عملية التظهير أو إزالة السوائل بعد عملية الحفر، يُفضّل استخدام الفولاذ المقاوم للصدأ. وخاصةً الفولاذ المقاوم للصدأ 316، الذي يتميز بمقاومة أعلى للأحماض والقلويات مقارنةً بالفولاذ 304. وقد أظهرت الاختبارات التي أُجريت في بيئة مماثلة من مواد التنظيف الحمضية أن سكاكين الألومنيوم العادية تُصاب بتآكل نقري خلال ثلاثة أشهر، بينما تبقى سكاكين الهواء المصنوعة من الفولاذ المقاوم للصدأ 316 سليمة لمدة عامين.
حلّنا : في البيئات القاسية، تتحكم سلسلة سكاكين الهواء المصنوعة من الفولاذ المقاوم للصدأ من Qixingyuan بدقة فتحة مخرج الهواء إلى ±0.05 مم ، مما يضمن تدفق هواء منتظم. وقد أفاد العديد من العاملين على ألواح ذات طبقات متعددة أن مشاكل بقع الماء قد انخفضت بشكل ملحوظ بعد استخدام هذا النوع من السكاكين.
مواد خاصة مثل سبائك التيتانيوم والبولي فينيل كلوريد (PVC) تستهدف احتياجات محددة:
تعتبر سكاكين الهواء المصنوعة من سبائك التيتانيوم باهظة الثمن ولكنها توفر مقاومة فائقة للتآكل، وهي مناسبة للعمليات التي تتضمن أحماضًا وقلويات قوية، كما هو الحال في أشباه الموصلاتالدوائر المطبوعة المرنة عالية الدقة .
تتميز سكاكين الهواء المصنوعة من مادة PVC بخفة وزنها ومقاومتها للمواد الكيميائية، وهي مناسبة لمحطات التنظيف بدون تلامس للوحات الدوائر المرنة.
يُعد تدفق الهواء ثاني أهم نقطة، وهو الأكثر سوء فهمًا. يسعى الكثيرون بشكل أعمى إلى تحقيق تدفق هواء عالٍ، مما يؤدي إلى ضوضاء مفرطة، واستهلاك متزايد للطاقة، وليس بالضرورة إلى نتائج أفضل.
أولاً، احسب الاحتياجات الفعلية. يعتمد تدفق الهواء على حجم قطعة العمل، وسرعة الناقل، ونوع السائل المراد تجفيفه . ببساطة، كلما زاد حجم اللوح، وزادت سرعة الخط، وزادت لزوجة السائل، زاد تدفق الهواء المطلوب.

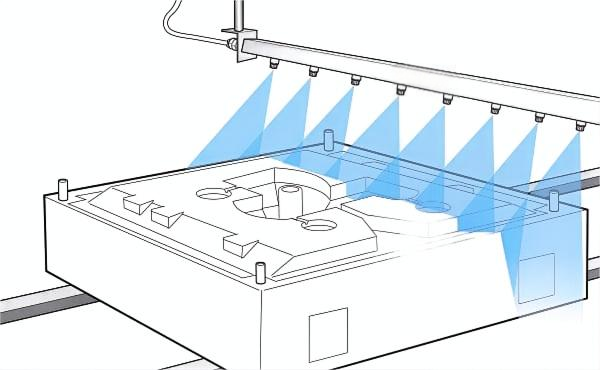

احذر من "تدفق الهواء العالي الزائف". يدّعي بعض المصنّعين معدلات تدفق هواء عالية، لكنهم في الواقع يُضحّون بتجانس تدفق الهواء. تدفق الهواء المفيد حقًا هو تدفق هواء ثابت ومتجانس عبر كامل عرض المخرج . للتحقق من ذلك ببساطة: ضع ورقة بحجم A4 أمام سكين الهواء، وحرّك الورقة، ولاحظ ما إذا كان ضغط الهواء ثابتًا في جميع المواضع.
مقارنة حالات عملاء حقيقيين: الربح والخسارة المباشران الناتجين عن اختلافات الاختيار. سبق لنا تحليل حالة صناعية منشورة على الإنترنت (المصدر: مشاركة تقنية على منتدى لتصنيع الإلكترونيات). واجهت إحدى شركات تصنيع وحدات الإلكترونيات الخاصة بالسيارات المشكلات التالية في عملية التجفيف بعد التنظيف:
الحل الأصلي : استخدام مجموعة من سكاكين الهواء القديمة من ماركات مختلفة تدعي تدفق هواء عالي، ولكن مع تدفق هواء غير متساوٍ.
النتيجة : تسبب عدم اكتمال التجفيف في حدوث لحامات باردة ، حيث بلغ معدل العيوب الشهرية 1.8% . في الوقت نفسه، وبسبب السعي المفرط وراء تدفق الهواء، عمل ضاغط الهواء باستمرار تحت حمل عالٍ، مع تقدير تكاليف الطاقة السنوية لتلك المحطة بأكثر من 50,000 يوان صيني .
الحل الأمثل : تم استبدالها بسكاكين هوائية متخصصة ذات سرعة رياح موحدة، تتطابق بدقة مع سرعة الخط والضغط المعدل.
النتيجة : انخفض معدل العيوب إلى أقل من 0.5% ، مما قلل الخسائر بمئات الآلاف من اليوانات الصينية سنويًا. وفي الوقت نفسه، انخفض استهلاك الطاقة بنحو 30% ، مما وفر أكثر من 15,000 يوان صيني من تكاليف الكهرباء السنوية.
توضح هذه الحالة بوضوح أن اختيار تدفق الهواء الصحيح لا يتعلق فقط بشراء المعدات؛ بل هو تحسين منهجي لتكاليف الجودة والتكاليف التشغيلية .

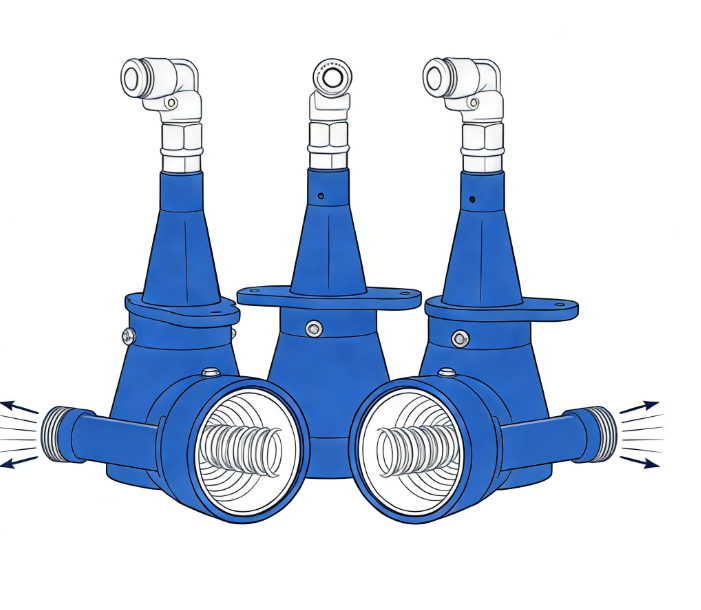

لتلبية احتياجات التوحيد العالي : يستخدم جهاز تورنادو إير نايف من شركة Qixingyuan بنية تجويف خاصة لتدوير وتسريع تدفق الهواء، مما يزيد من تدفق الهواء الفعال بنحو 20% عند نفس الطاقة مع تحسين التوحيد. وهو مناسب بشكل خاص لإزالة الماء من لوحات الدوائر المطبوعة (PCB) التي يصعب إزالتها أو لتجفيف المكونات الدقيقة بشكل مكثف.
كذلك، انتبه لنصائح توفير الطاقة. تُعدّ سكاكين الهواء من أكثر الأدوات استهلاكًا للطاقة في خطوط الإنتاج. عند اختيارها، ركّز على كفاءة الهواء المضغوط - أي كمية تدفق الهواء الفعال المُولّد لكل كيلوواط ساعة من الكهرباء. التصاميم الجيدة تُوفّر أكثر من 30% من استهلاك الكهرباء.
غالباً ما يتم تجاهل مشاكل الضوضاء، لكن لها عواقب وخيمة. فالعمل لفترات طويلة في بيئات تتجاوز مستويات الضوضاء فيها 85 ديسيبل لا يضر بسمع العاملين فحسب، بل يؤدي أيضاً إلى الإرهاق وانخفاض الإنتاجية.
يأتي ضجيج سكين الهواء بشكل رئيسي من ثلاثة مصادر: صفير تدفق الهواء، ورنين المروحة، والتركيب غير المحكم .
هناك عدة طرق عملية للتحكم في الضوضاء: اختيار تصميمات منافذ تقلل الضوضاء مثل أنواع فنتوري؛ إضافة حاويات ماصة للصوت في خطوط الإنتاج المغلقة؛ إجراء عمليات فحص وصيانة شهرية منتظمة.
حلولنا للحد من الضوضاء : ضمن سلسلة ملحقات سكاكين الهواء من Qixingyuan ، نوفر وصلات فصل سريع وكاتمات صوت احترافية لسكاكين الهواء . تستخدم هذه الكاتمات مواد متعددة الطبقات ماصة للصوت وهيكلاً متخصصاً لكبح اضطراب تدفق الهواء بفعالية، مما يقلل ضوضاء تشغيل سكاكين الهواء بنسبة 20-30% ويساعد خطوط الإنتاج على تلبية معايير الضوضاء في مكان العمل.
تذكير أخير: يجب النظر إلى سكاكين الهواء ضمن نظام إمداد الهواء بأكمله . يركز الكثيرون فقط على رأس السكين نفسه، متجاهلين نظام الإمداد، مما يقلل النتائج بشكل كبير.
يجب أن يكون مصدر الهواء نظيفًا . غالبًا ما تستخدم مصانع الإلكترونيات الهواء المضغوط، لكن معظمه لا يخضع لترشيح كافٍ. يمكن للزيوت والشحوم والرطوبة أن تسد فتحات سكين الهواء. يُنصح بتركيب فلتر ثلاثي المراحل (لإزالة الزيت، والماء، والغبار) قبل سكين الهواء. هذا الفلتر غير مكلف، ولكنه يُطيل عمر سكين الهواء إلى الضعف على الأقل.
يجب ألا تكون الأنابيب رقيقة جدًا . إن شراء سكين هواء عالي الأداء مع استخدام أنابيب إمداد رقيقة جدًا يشبه وضع بنزين 92 أوكتان في سيارة رياضية - لن تعمل. يجب أن يتطابق قطر الأنبوب على الأقل مع فتحة مدخل سكين الهواء؛ وإذا كانت المسافة طويلة، فيجب توسيعها بشكل مناسب.
ضع في اعتبارك دمج أنظمة التشغيل الآلي . مع ازدياد ظهور خطوط الإنتاج الذكية، بات من الضروري أن تتمتع سكاكين الهواء بقدرة على "التواصل". اختر طرازات تدعم التحكم بواسطة وحدة التحكم المنطقية القابلة للبرمجة (PLC) أو واجهات IO-Link لتسهيل دمجها في أنظمة إدارة عمليات التصنيع (MES). كما يمكن لبعض الطرازات المتطورة مراقبة ضغط الهواء ودرجة الحرارة في الوقت الفعلي، مما يتيح الصيانة التنبؤية.
فيما يتعلق بتكامل الأنظمة : تركز شركة Qixingyuan على هذا المجال منذ عام 2015 ، حيث تقدم حلولاً متكاملة تشمل هيكل سكين الهواء، ومنفاخات الضغط العالي، وأنظمة التفريغ. لا نبيع المعدات فحسب، بل نقدم تصميم أنظمة مخصصة ، نختار منها التركيبة الأنسب بناءً على تخطيط خط الإنتاج ومتطلبات العمليات.
شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة هي شركة متكاملة متخصصة في البحث والتطوير والتصنيع والمبيعات لأنظمة السكاكين الهوائية والمراوح وأنظمة التفريغ وملحقاتها.
منذ أن ركزت الشركة على مجال سكاكين الهواء في عام 2015، أنشأت نظام إنتاج متكاملًا يشمل التصميم والتصنيع والاختبار والتركيب والتشغيل. وتشمل منتجاتها سكاكين هواء مصنوعة من مواد متنوعة مثل سبائك الألومنيوم والفولاذ المقاوم للصدأ وسبائك التيتانيوم والبولي فينيل كلوريد (PVC) ، وتتميز بسرعة هواء عالية واستهلاك منخفض للطاقة وتدفق هواء منتظم. وتُستخدم هذه السكاكين على نطاق واسع في صناعات متنوعة، منها لوحات الدوائر المطبوعة (PCB) وشاشات الكريستال السائل (LCD) والإلكترونيات الضوئية والطلاء والأغذية والتغليف .
في مراحل المعالجة الرطبة للوحات الدوائر المطبوعة ، تُزيل سكاكين الهواء من شركة Qixingyuan بفعالية طبقات الماء والسوائل المتبقية بعد التنظيف، وتمنع ظهور بقع الماء، وتحسن سرعة التجفيف ومعدلات الإنتاج. وبالاقتران مع منفاخات الضغط العالي وأنظمة التفريغ التي طورتها الشركة بنفسها، فإنها توفر حلولاً أكثر استقراراً وكفاءة في استهلاك الطاقة لتزويد الهواء.
س: كيف أحدد نوع مادة سكين الهواء اللازمة لخط إنتاجي؟ ج: أبسط طريقة هي تحليل بيئة خط الإنتاج. إذا كان الغرض منه فقط إزالة الغبار والتجفيف العاديين، فإن سبيكة الألومنيوم كافية. أما إذا كان يلامس مواد التنظيف أو المحاليل الكيميائية، فيُنصح باستخدام الفولاذ المقاوم للصدأ . ولا يُنصح باستخدام سبيكة التيتانيوم إلا في البيئات شديدة التآكل.
س: هل زيادة تدفق الهواء دائمًا أفضل لتجفيف فعال ؟ ج: ليس بالضرورة. يكمن السر في انتظام تدفق الهواء وتوجيهه. أحيانًا يكون أداء سكين الهواء ذي التدفق المتوسط والمنتظم أفضل من سكين الهواء ذي التدفق العالي وغير المنتظم.
س: هل يمكن استخدام سكاكين الهواء المصنوعة من مادة PVC في خطوط إنتاج الإلكترونيات؟ ج: نعم، ولكن مع بعض القيود. مادة PVC مناسبة للبيئات التي لا تتطلب التلامس، والتي لا تتطلب حملاً عالياً، والتي لا تتعرض لدرجات حرارة مرتفعة ، مثل التنظيف الخفيف للوحات الدوائر المرنة . ومع ذلك، فهي ليست مقاومة للحرارة، ولا يُنصح باستخدامها عند درجات حرارة أعلى من 70 درجة مئوية .
س: ما الذي يجب أن أنتبه إليه عند تركيب سكاكين الهواء؟ ج: هناك ثلاث نقاط رئيسية: التأكد من وجود مصدر هواء نظيف (إضافة مرشحات)، ومطابقة الأنابيب (قطرها لا يقل عن قطر فتحة الدخول)، والتثبيت بإحكام (لتجنب ضوضاء الاهتزاز).
س: هل تقدم شركة Qixingyuan حلولاً مخصصة؟ ج: نعم، نستطيع. يمكننا توفير حلول مخصصة لطول سكين الهواء، وزاوية التركيب، وتكوين النظام بناءً على سرعة خط الإنتاج، وحجم قطعة العمل، ومتطلبات التجفيف، وغيرها من المعايير. يمكنك الحصول على الدعم من خلال صفحة "اتصل بنا" على موقعنا الإلكتروني الرسمي.
باختصار : اختيار سكين الهواء يشبه اختيار نظارة طبية - فالمقاس المناسب هو الأساس. انظر إلى بيئة العمل من حيث المواد، واحرص على انتظام تدفق الهواء، وتحكم في مستوى الضوضاء، وتأكد من اكتمال النظام - فهم هذه النقاط الأربع سيساعدك على تجنب معظم أخطاء الاختيار.
نأمل أن يكون هذا الدليل مفيدًا. إذا كانت لديكم أي استفسارات أخرى، تفضلوا بزيارة موقعنا الإلكتروني للاطلاع على دراسات الحالة أو التواصل مباشرةً مع مهندسينا. نعمل في مجال التصنيع، فلنتعلم من بعضنا البعض ونتقدم معًا.
هل تحتاج إلى حل مخصص لسكاكين الهواء؟ أرسل لنا تفاصيل التطبيق، ومتطلبات المواد، أو نوع مصدر الهواء المستخدم. سيقوم فريقنا الهندسي بمساعدتك في اختيار الطراز المناسب.
