يدرك العاملون في مجال تصنيع لوحات الدوائر المطبوعة أن هذا المنتج يتطلب دقة متناهية في كل خطوة. صُممت عملية التنظيف لإزالة بقع الزيت والشوائب الكيميائية من سطح اللوحة، مما يضمن سلاسة العمليات اللاحقة. مع ذلك، غالباً ما تتسرب بقايا بقع الماء بعد التنظيف عبر الشقوق.

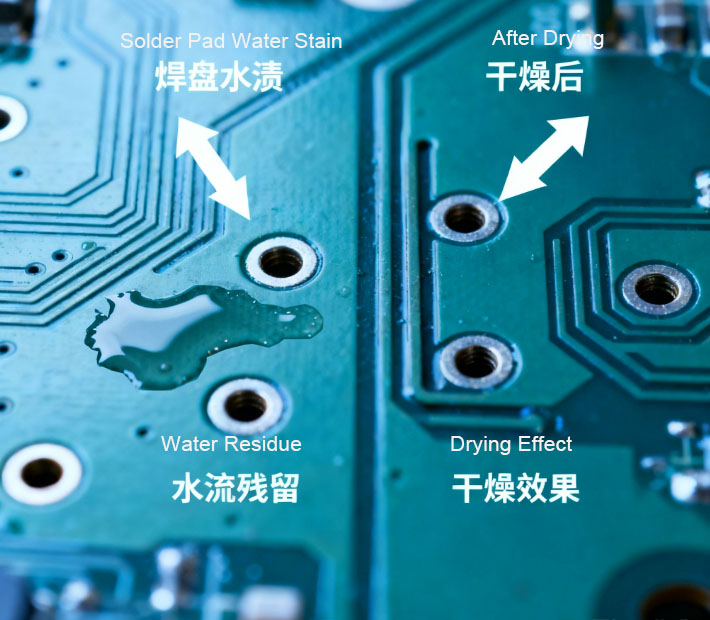

ربما واجهت هذا السيناريو: ثقوب صغيرة في نقاط اللحام وأخاديد على سطح اللوحة تبدو جافة، لكن الماء محصور بداخلها. هذه البقايا المائية التي تبدو ضئيلة تُسبب مشاكل كبيرة، مثل أكسدة الدوائر النحاسية، وحدوث دوائر قصر، وارتفاع حاد في معدلات إعادة العمل (تتجاوز أحيانًا 30% لكل دفعة). والأسوأ من ذلك، أن الماء المتبقي يُسبب تآكل معدات الإنتاج، مما يُقصر عمر الآلات التي من المفترض أن تدوم لسنوات، ويزيد من تكاليف الصيانة.
لقد توصلت الصناعة منذ فترة طويلة إلى إجماع: لتحسين كفاءة الإنتاج واستقرار جودة المنتج، فإن حل "عقبة" بقايا بقع الماء هو خطوة ضرورية.
يتساءل الكثيرون: لماذا يُعد تجفيف لوحة بسيطة أمرًا صعبًا للغاية؟ في الواقع، تنبع هذه المشكلة من مزيج من خصائص مادة لوحة الدوائر المطبوعة وقيود عمليات التجفيف التقليدية .
أولًا، أصبحت تصميمات اللوحات الإلكترونية أكثر تعقيدًا. فمع الانتشار الواسع للوحات متعددة الطبقات، ولوحات التوصيل البيني عالية الكثافة (HDI)، واللوحات المطلية بالذهب، أصبحت هذه اللوحات تحتوي على ثقوب أكثر كثافة وعمقًا، بالإضافة إلى أخاديد أعمق. ولا تستطيع طرق التجفيف التقليدية إيصال تدفق الهواء إلى هذه "الزوايا التي يصعب الوصول إليها"، مما يؤدي إلى تراكم الماء المتبقي.
ثانيًا، تختلف سرعة تجفيف المواد المختلفة للوحات الدوائر المطبوعة اختلافًا كبيرًا. فالمواد الشائعة مثل FR-4 وCEM-1 وOSP تتباين في معدلات امتصاص الماء والتجفيف . لذا، فإن استخدام عملية تجفيف موحدة لجميع المواد أمر غير عملي.
ثالثًا، تنطوي طرق التجفيف التقليدية على عيوب جوهرية: فالتجفيف الطبيعي بالهواء يستغرق ساعات، وهو ما لا يتناسب مع سرعة خطوط الإنتاج عالية السرعة ؛ أما التجفيف بالهواء الساخن فهو أسرع ولكنه يستهلك طاقة أكبر، وغالبًا ما يتسبب في تجفيف غير متساوٍ (حيث تجف بعض المناطق أكثر من اللازم بينما تبقى مناطق أخرى رطبة)؛ ويعتمد التجفيف اليدوي بالهواء كليًا على خبرة العمال، مما يؤدي إلى إغفال بعض المناطق وارتفاع تكاليف العمالة بسبب الحاجة إلى عمالة إضافية. هذه المشكلات المتداخلة تجعل بقايا بقع الماء مشكلة مستمرة.
لحسن الحظ، أصبحت أنظمة السكاكين الهوائية في السنوات الأخيرة تدريجياً "القوة الرئيسية" في حل مشكلة بقايا بقع الماء في الصناعة. ما يجعلها موثوقة هو قدرتها على "وصف العلاج المناسب" - معالجة تحديات التجفيف المختلفة بحلول مُخصصة، بدلاً من النهج التقليدي ذي المقاس الواحد الذي يناسب الجميع.
على سبيل المثال، تُعدّ سكاكين الهواء تورنادو مثالية لإزالة الماء المتبقي في ثقوب وشقوق اللوحات متعددة الطبقات. يخترق تدفق الهواء القوي فيها الفجوات الصغيرة لإزالة الماء تمامًا، مما يقلل من معدلات إعادة العمل بنسبة 40% تقريبًا. أما بالنسبة للتجفيف غير المتساوي على حواف اللوحات، فإن سكاكين الهواء المصنوعة من الفولاذ المقاوم للصدأ 304/316 تُؤدي الغرض بكفاءة، فهي مقاومة للتآكل وتُوفر تدفق هواء منتظمًا لتغطية مناطق الحواف، مما يُزيل مشكلة "الحواف الجافة والمركز الرطب". تتطلب خطوط تجميع المكونات السطحية عالية السرعة تجفيفًا مستمرًا، لذا فإن سكاكين الهواء المصنوعة من الألومنيوم والمُقترنة بأنظمة الملحقات الهوائية تُناسبها؛ إذ يُحافظ تصميمها خفيف الوزن على سرعة خطوط الإنتاج. بالنسبة للوحات المطلية بالذهب ولوحات OSP الحساسة للبيئات الكيميائية، تُقاوم سكاكين الهواء المصنوعة من PVC تآكل الأحماض والقلويات، مما يحمي أداء المواد الخاصة.
بالإضافة إلى ذلك، تدعم أنظمة السكاكين الهوائية التكوينات المتكاملة (سكين هوائي + مروحة + دعامة + ملحقات) وتتيح تعديل حجم وسرعة تدفق الهواء وفقًا لاحتياجات خط الإنتاج. وبالمقارنة مع طرق التجفيف التقليدية، فإنها توفر من 20% إلى 40% من الطاقة، مما يحقق توازنًا بين الكفاءة والتحكم في التكاليف، وهو ما يمثل فائدة ملموسة للشركات.
مع ذلك، حتى مع استخدام معدات عالية الجودة، فإن سوء الاستخدام سيقلل من فعاليتها. إليك بعض النصائح العملية المستقاة من تطبيقات واقعية لتحقيق أقصى استفادة من أنظمة السكاكين الهوائية :
أولاً، ركز على "التخطيط الدقيق" أثناء التركيب. بالنسبة للمناطق المعرضة للماء (الثقوب الكثيفة، والفجوات بين نقاط اللحام، والأخاديد)، صمم بعناية موضع تركيب سكاكين الهواء وزاويتها لضمان وصول تدفق الهواء مباشرة إلى الماء المتبقي - وتجنب "التحويلات" في تدفق الهواء.
ثانيًا، اضبط المعايير. سرعة الهواء الموصى بها تتراوح بين 30 و50 مترًا في الثانية ، ولكن يجب تعديل القيمة الدقيقة بناءً على نوع اللوح وسماكته وكثافة مكوناته. تجنب السعي وراء السرعة القصوى دون تفكير: فالسرعة العالية جدًا قد تُتلف اللوح، بينما السرعة المنخفضة جدًا لا تُجففه تمامًا. إيجاد التوازن هو المفتاح.
ثالثًا، اختر المواد المناسبة. بالنسبة لخطوط الإنتاج ذات العمليات الخاصة (مثل طلاء الذهب، أو OSP)، يُفضّل استخدام سكاكين الهواء المصنوعة من PVC أو التيتانيوم لتحسين التكيف مع البيئات الحمضية والقلوية. أما بالنسبة لألواح FR-4 العادية، فإن سكاكين الهواء المصنوعة من الفولاذ المقاوم للصدأ أو الألومنيوم كافية واقتصادية.
وأخيرًا، راقب الأداء بانتظام. اختبر معدلات الماء المتبقي (الهدف: ≤0.1%)، وتتبع وقت التجفيف، وسجل إنتاجية خط الإنتاج. حسّن معايير النظام باستمرار بناءً على هذه البيانات للحفاظ على نظام السكين الهوائي بأفضل أداء له.
عند الحديث عن أنظمة السكاكين الهوائية، تستحق شركة Qixingyuan الإشادة. فبفضل خبرتها الطويلة في تجفيف لوحات الدوائر المطبوعة بتقنية المعالجة الرطبة، تُدرك الشركة احتياجات الصناعة بعمق، وتقدم مجموعة متكاملة من منتجات السكاكين الهوائية وخدمات مُخصصة، مما يوفر راحة البال للشركات.

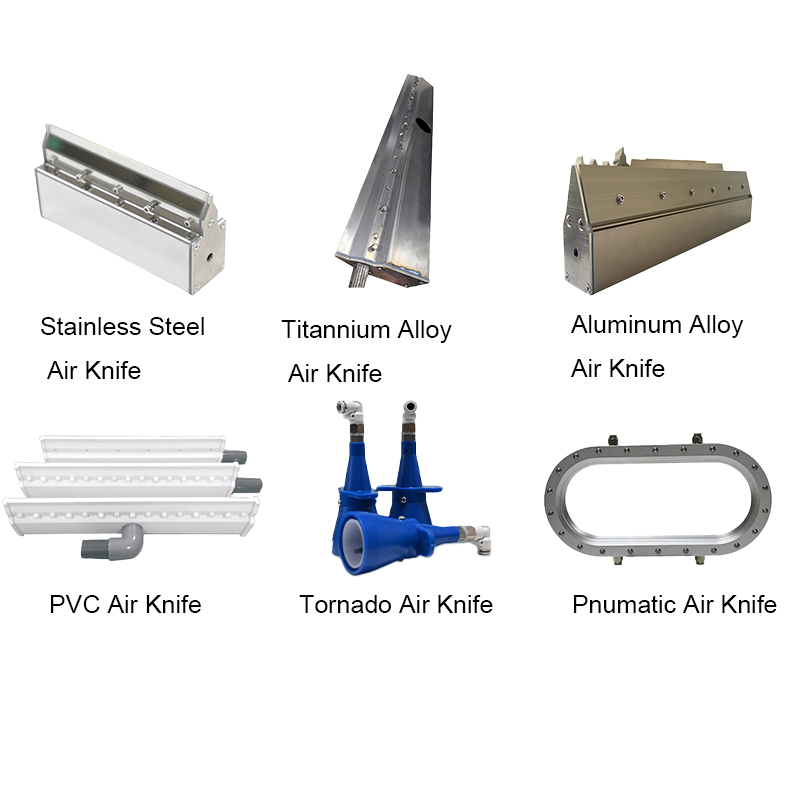

تشكيلة منتجاتهم شاملة: يمكنك العثور على سكاكين هوائية مصنوعة من الفولاذ المقاوم للصدأ 304/316 ، وسكاكين هوائية من الألومنيوم ، وسكاكين هوائية من التيتانيوم ، وسكاكين هوائية من مادة PVC ، وسكاكين هوائية تورنادو ، وسكاكين هوائية تعمل بالهواء المضغوط مع ملحقاتها المتوافقة على صفحة منتجاتهم.
أكثر خدماتهم موثوقية هي التخصيص. بغض النظر عن عرض خط الإنتاج، أو متطلبات المواد الخاصة، أو كفاءة التجفيف المطلوبة، فإنهم يُخصّصون حجم وزاوية ومعايير تدفق الهواء وفقًا لذلك. علاوة على ذلك، يحتفظون بمخزون من المنتجات الأساسية ويتعاونون مع شركات الخدمات اللوجستية الدولية لتوصيل البضائع في غضون 72 ساعة ، مما يمنع توقف خطوط الإنتاج بسبب نقص المعدات.
إذا لم تكن على دراية بعملية التركيب أو ضبط الإعدادات، فلا تقلق. فهم يقدمون دعمًا فنيًا شاملاً، بدءًا من إرشادات التركيب وصولًا إلى خدمات ما بعد البيع. لمعرفة المزيد عن شركة Qixingyuan، تفضل بزيارة صفحة " نبذة عنا" - فهي شركة تقنية متقدمة مقرها في شنتشن، ولديها أكثر من 10 سنوات من الخبرة في تصنيع سكاكين الهواء، وتقدم تقنية متطورة وخدمات موثوقة.
قال ممثل عن شركة Qixingyuan : "نهدف إلى جعل خطوط إنتاج لوحات الدوائر المطبوعة أكثر كفاءة وذكاءً وصديقة للبيئة من خلال حلول مخصصة لقطع الألواح بالهواء المضغوط. نريد مساعدة الشركات على التخلص من مخاوفها بشأن بقايا بقع الماء وتعزيز قدرتها التنافسية الأساسية."
إن انتشار أنظمة السكين الهوائي لا يحل مشكلة بقايا بقع الماء فحسب، بل له أيضًا تأثيرات كبيرة على صناعة لوحات الدوائر المطبوعة بأكملها.
من حيث الجودة: يضمن التجفيف المستقر جفاف سطح لوحة الدوائر المطبوعة وخلوه من الغبار ، مما يقلل بشكل كبير من خطر أعطال الدوائر. وهذا بدوره يحسن موثوقية الأجهزة الإلكترونية المستخدمة في نهاية المطاف.
من حيث الكفاءة: يساهم تقليل عمليات إعادة العمل ووقت التوقف اللازم للتجفيف في زيادة طاقة خط الإنتاج بنسبة تتراوح بين 15% و20%. وفي صناعة الإلكترونيات سريعة التطور اليوم، تساعد هذه الزيادة في الكفاءة الشركات على مواكبة متطلبات السوق.
فيما يتعلق بحماية البيئة: تستهلك أنظمة السكاكين الهوائية طاقة أقل بكثير من الطرق التقليدية، بما يتماشى مع أهداف "خفض الانبعاثات الكربونية المزدوجة" الوطنية. كما أنها تساعد الشركات على خفض استهلاك الطاقة وتحقيق الإنتاج المستدام.
في المستقبل، ومع تطور تقنية لوحات الدوائر المطبوعة نحو كثافة أعلى وتصاميم أرق، ستستمر أنظمة التجفيف بالهواء المضغوط في التطور. ونعتقد أن حلول تجفيف أكثر دقة وذكاءً ستظهر، مما سيدفع صناعة لوحات الدوائر المطبوعة نحو مزيد من التطور.
هل تحتاج إلى حل مخصص لسكاكين الهواء؟ أرسل لنا تفاصيل التطبيق، ومتطلبات المواد، أو نوع مصدر الهواء المستخدم. سيقوم فريقنا الهندسي بمساعدتك في اختيار الطراز المناسب.
