في سعينا لتحقيق دقة متناهية تصل إلى مستوى الميكرون في تصنيع لوحات الدوائر المطبوعة، ينصبّ التركيز غالبًا على العمليات الأساسية كالطباعة الحجرية والحفر والطلاء. مع ذلك، غالبًا ما تتحول خطوة تبدو ثانوية - وهي التجفيف بعد المعالجة الرطبة - إلى "عامل خفيّ" يُقلّل من الإنتاجية الإجمالية ويزيد من تكاليف إعادة العمل. تُشير الإحصائيات إلى أن ما يصل إلى 15% من عيوب السطح في إنتاج اللوحات متعددة الطبقات ولوحات التوصيل البيني عالية الكثافة (HDI) ترتبط بشكل مباشر أو غير مباشر بعدم كفاية التجفيف. لا تؤثر مشاكل مثل علامات الماء والبقع البيضاء وهجرة الأيونات الناتجة عن أغشية الماء المتبقية وآثار المواد الكيميائية على مظهر المنتج فحسب، بل تُشكّل أيضًا مخاطر على موثوقيته على المدى الطويل . مع استمرار ازدياد دقة الدوائر، تطورت متطلبات عملية التجفيف من مجرد "التجفيف بالنفخ" إلى مرحلة جديدة تتطلب "نظافة تامة، وانعدام أي بقايا، وعدم وجود أي تلف"

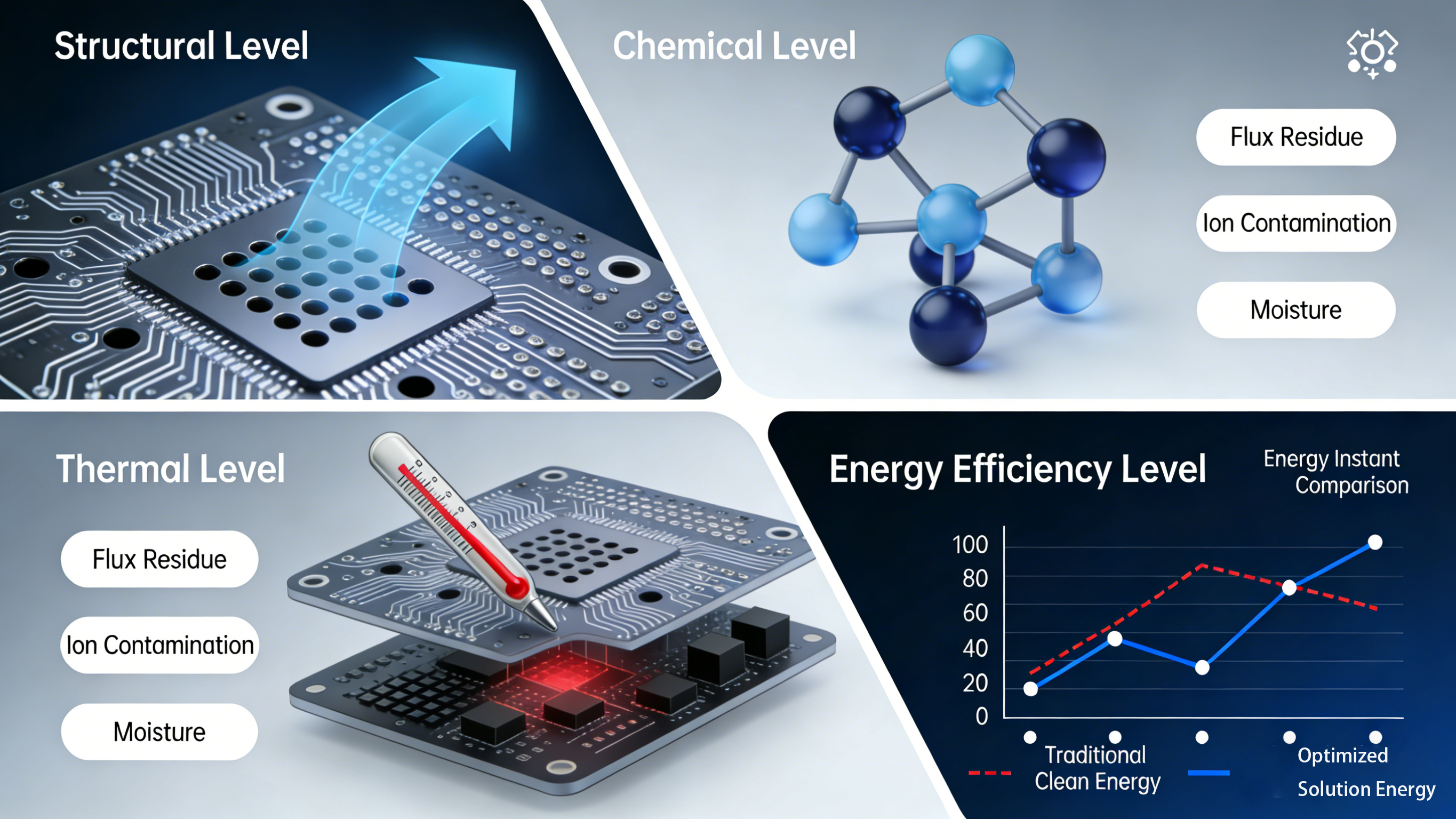

تحليل معمق – التحديات الأربعة الأساسية لتجفيف لوحات الدوائر المطبوعة الحديثة
لحل أي مشكلة، يجب أولاً فهم تعقيداتها. تنشأ صعوبات تجفيف لوحات الدوائر المطبوعة الحديثة من تفاعل عوامل فيزيائية وكيميائية.
1) التحدي الفيزيائي الناتج عن الأشكال الهندسية المعقدة: لم تعد لوحات الدوائر المطبوعة الحديثة أسطحًا مستوية. فمساراتها الدقيقة، وفتحاتها الكثيفة، وفتحاتها العمياء/المدفونة، ووساداتها غير المستوية، تُشكل "تضاريس معقدة" على المستوى المجهري. ويسهل على تدفق الهواء التقليدي تكوين دوامات أو مناطق ميتة في هذه المناطق، مما يؤدي إلى انحباس السائل بفعل التوتر السطحي. وخاصة في الفتحات الدقيقة التي يقل قطرها عن 0.2 مم ، تعمل قوى الشعرية على حبس السائل بإحكام، مما يجعل من الصعب على نفخ الهواء العادي اختراقها بفعالية.
٢) تحديات محبة الماء للمواد والمخلفات الكيميائية: تتميز ركائز لوحات الدوائر المطبوعة (مثل FR-4)، وأقنعة اللحام، والطلاءات المعدنية المختلفة، بطاقات سطحية وزوايا تلامس مائي متباينة، مما يؤدي إلى توزيع غير متجانس لطبقة الماء. والأهم من ذلك، أن المواد الكيميائية المستخدمة في المعالجة الرطبة، مثل المحاليل الحمضية/القلوية، والمواد الكيميائية الدقيقة، والمُظهِرات، وغيرها ، إذا لم تُزال تمامًا، فإنها تُخلِّف أيونات نشطة تُصبح بؤرًا للتآكل الكهروكيميائي في المستقبل.
3) الحساسية الحرارية التي تحد من نطاق العملية: تتميز العديد من مكونات وركائز لوحات الدوائر المطبوعة بحساسية شديدة للحرارة . قد تتسبب درجات حرارة الهواء المرتفعة للغاية في انحناء اللوحة، أو الاقتراب من درجة حرارة التحول الزجاجي للراتنج (Tg)، أو إتلاف المكونات المثبتة الحساسة للحرارة . وهذا ما يجبر عملية التجفيف على السعي لتحقيق كفاءة عالية للغاية عند درجات حرارة منخفضة أو درجة حرارة الغرفة .
4) تحدي الموازنة بين كفاءة الإنتاج واستهلاك الطاقة: يؤدي رفع سرعة خط الإنتاج إلى تقليص الفترة الزمنية المتاحة للتجفيف باستمرار. ورغم أن زيادة سرعة الهواء أو درجة حرارته قد تُقلل الوقت، إلا أنها غالبًا ما تأتي على حساب زيادة استهلاك الطاقة بشكل كبير ، وقد تُفاقم مشكلات عدم التجانس والتلف الحراري المذكورة سابقًا. ويُعدّ إيجاد التوازن الأمثل بين "فعالية التجفيف" و"مدة دورة الإنتاج" و"تكلفة الطاقة" التحدي الأكبر الذي يواجه مهندسي الإنتاج.
تطور المبادئ التقنية – من "أي هواء سيفي بالغرض" إلى "سكين الهواء الدقيق"
عند استعراض تطور تكنولوجيا التجفيف، بدءًا من التبخر الطبيعي غير الفعال والهواء المضغوط الصاخب وصولًا إلى أنظمة السكاكين الهوائية الطاردة المركزية الفعالة اليوم، نجد أن جوهر هذا التطور يكمن في ثورة الكفاءة . ولتوضيح هذه الفجوة بين الأجيال، نقارن مباشرةً نظام السكاكين الهوائية من شركة شنتشن تشيكسينغ يوان للمعدات وقطع الغيار المحدودة ( تشيكسينغ يوان ) مع نظام النفخ التقليدي بالهواء المضغوط عبر عدة جوانب رئيسية:
جدول مقارنة شامل بين نظام السكين الهوائي Qixingyuan ونظام النفخ بالهواء المضغوط التقليدي
بُعد المقارنة | نفخ الهواء المضغوط التقليدي | نظام سكين الهواء Qixingyuan | نتيجة المقارنة والميزة الأساسية |
كفاءة الطاقة | منخفض للغاية. تحويل متعدد المراحل في ضاغط الهواء (كهربائي → ميكانيكي → ضغط → حركي)، وغالبًا ما يكون الاستخدام الإجمالي أقل من 20٪ . | عالية جداً. الدفع المباشر بواسطة منفاخ (كهربائي ← حركي)، يمكن أن يتجاوز استخدام الطاقة 60% . | توفر سكين الهواء ما يقارب 60% إلى 80% من الطاقة. أما في حالة النفخ المستمر من نقطة واحدة، فإن تكلفة الكهرباء السنوية لا تتجاوز خُمس إلى ثلث تكلفة الهواء المضغوط. |
ضوضاء التشغيل | مرتفع للغاية. غالبًا ما يتجاوز مستوى الضوضاء عالية التردد أثناء التهوية 90 ديسيبل (ديسيبل) ، مما يؤدي إلى تلوث بيئة ورشة العمل بشكل كبير. | يعمل المنفاخ بشكل ثابت، وعادة ما يتم التحكم في ضوضاء النظام بحيث تكون أقل من 75 ديسيبل . | تم تقليل الضوضاء بمقدار 15-20 ديسيبل تقريبًا ، مما أدى إلى تحسين بيئة العمل بشكل كبير وتلبية المعايير البيئية. |
جودة تدفق الهواء | غير مستقر. يتأثر بتقلبات ضغط خط الأنابيب، وعرضة لاحتواء الزيت والماء والملوثات الجسيمية ، مما يؤدي إلى تلوث المنتج. | مستقر للغاية. تدفق الهواء نظيف وجاف، مع ضغط وتدفق يمكن التحكم فيهما بدقة ، مما يشكل تدفقًا صفائحيًا منتظمًا. | يوفر ظروف تجفيف مستقرة ونظيفة ، ويقضي على التلوث الثانوي، ويضمن اتساق المنتج. |
فعالية التجفيف | متوسط. تدفق هواء مضطرب، عرضة للمناطق الميتة، ضعيف بالنسبة للثقوب الدقيقة والثقوب العمياء ، سهل ترك البقايا. | ممتاز. يتميز التدفق الصفائحي بقوة اختراق عالية ، ويمكن تصميم الزوايا لتناسب الهدف، ويجفف الهياكل المعقدة تمامًا. | لقد تحسنت عملية التجفيف بشكل كبير من حيث التوحيد والشمولية ، مما ساعد بشكل مباشر على تقليل معدلات العيوب. |
تكلفة الشراء والتركيب | يبدو منخفضًا (أنابيب/فوهات فقط)، ولكنه يعتمد على نظام ضغط هواء مركزي باهظ الثمن (تكلفة خفية عالية). | استثمار لمرة واحدة، نظام مستقل يشمل منفاخ هواء، وسكين هواء، ومعدات تثبيت، والتكلفة الأولية واضحة. | يتميز نظام السكين الهوائي بانخفاض التكلفة الإجمالية للملكية. فلا حاجة لتوسيع محطة الضاغط لمجرد التجفيف. |
تكاليف الصيانة والتشغيل | مرتفع. يتطلب صيانة دورية للضاغط والمجففات والفلاتر، ويصعب العثور على نقاط التسرب، وهدر الطاقة مستمر . | بسيط. يقتصر الأمر بشكل أساسي على صيانة محامل المنفاخ، ويتميز النظام بأختام جيدة، ولا يوجد فقدان مستمر للتسرب ، وتكلفة صيانة منخفضة. | ميزة كبيرة في تكاليف التشغيل على المدى الطويل. يمكن أن تغطي وفورات الطاقة تكلفة الاستثمار في المعدات في غضون أشهر إلى سنة . |
وبالتالي، فإن التحديث يتجاوز مجرد تغيير المعدات؛ إنه يتعلق بتحويل مرحلة التجفيف من "مركز تكلفة مستمر" إلى "وحدة ربح قابلة للتحكم". ويكمن أساس هذا التحول في عقلية هندسة النظم التي تتبناها شركة Qixingyuan.
هندسة النظم لدى شركة Qixingyuan - أكثر من مجرد "سكين": تدرك Qixingyuan تمامًا أن نتائج التجفيف الممتازة لا تعتمد على جهاز واحد، بل على مشروع هندسة نظم متكامل يعمل بتناغم . نحن نقدم حلًا شاملًا من مصدر الهواء إلى نقطة النهاية .

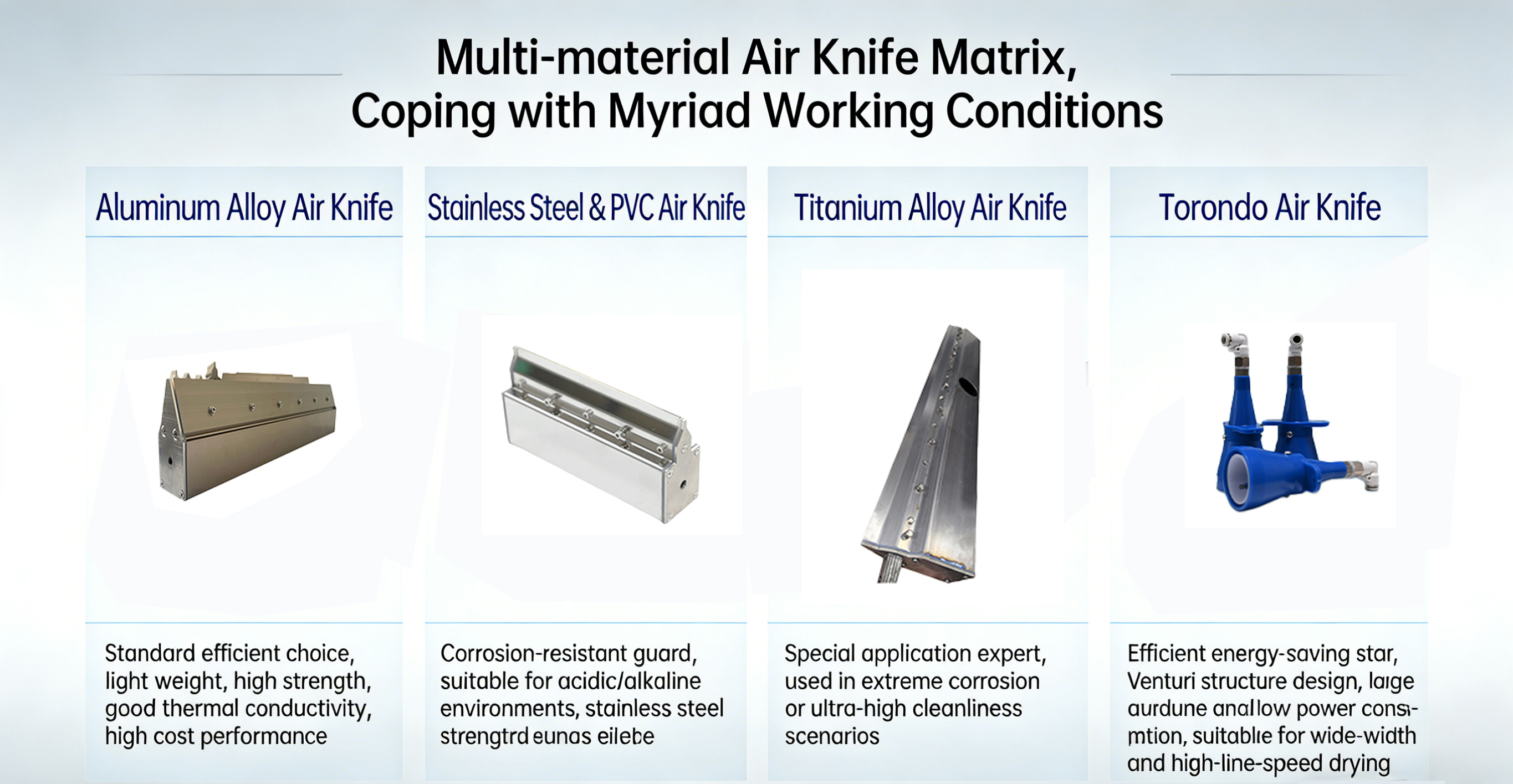

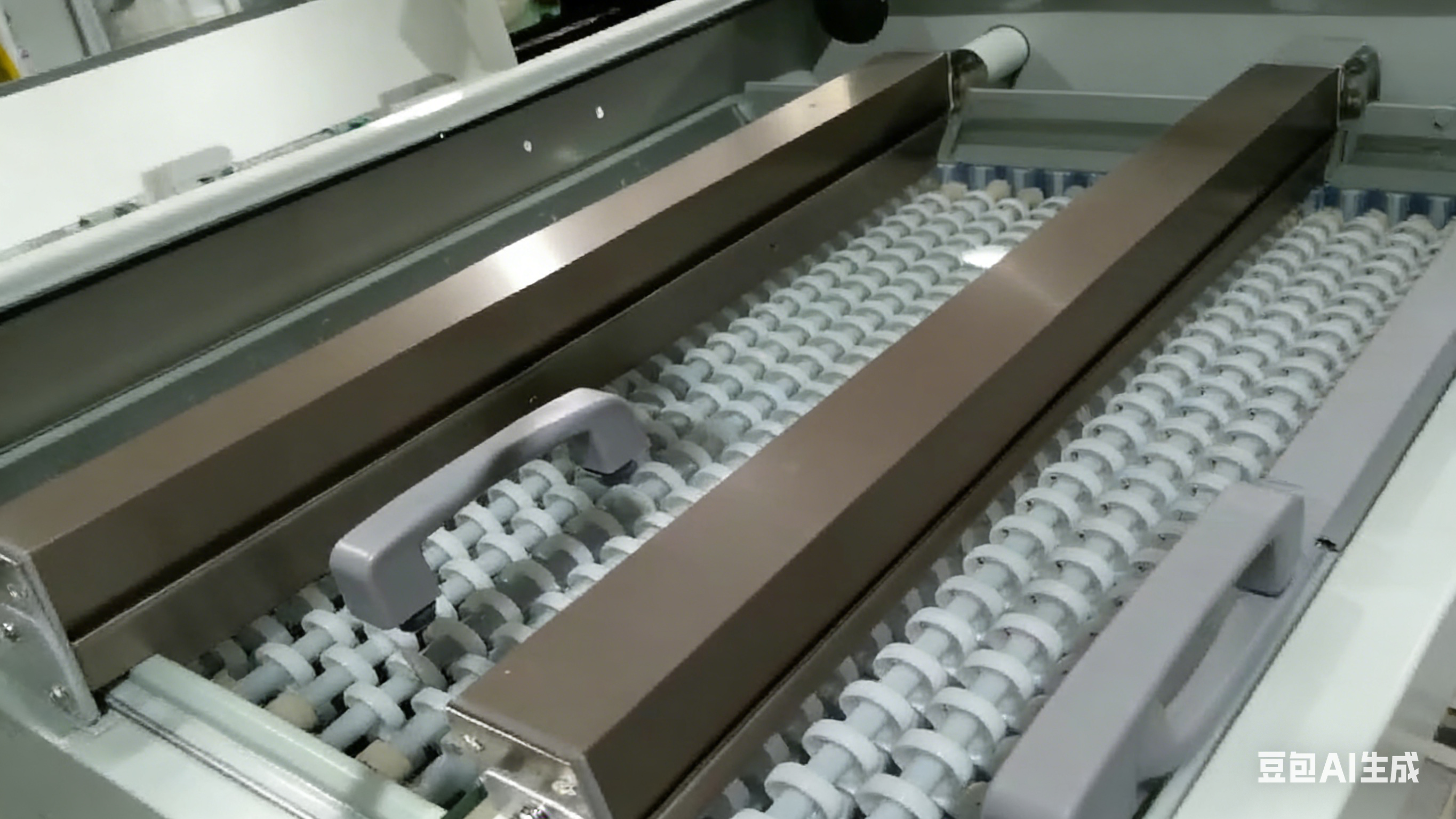

1) النواة: مصفوفة سكين الهواء متعددة المواد لظروف عمل لا حصر لها
خيار قياسي وفعال: سكين هوائي مصنوع من سبائك الألومنيوم. خفيف الوزن، عالي القوة، موصل حراري جيد، مناسب لتجفيف معظم المحاليل المائية التقليدية والمحاليل الكيميائية الخفيفة، مما يوفر أفضل أداء مقابل التكلفة .
واقيات مقاومة للتآكل: سكين هواء من الفولاذ المقاوم للصدأ وسكين هواء من البولي فينيل كلوريد (PVC) . مناسبة للبيئات التي تحتوي على مواد كيميائية شديدة التآكل مثل الأحماض والقلويات. يتميز الفولاذ المقاوم للصدأ بقوة عالية وعمر طويل ، بينما يتميز البولي فينيل كلوريد (PVC) بخمول كيميائي ممتاز واقتصادية عالية .
خبير التطبيقات الخاصة: سكين هواء مصنوع من سبائك التيتانيوم . للبيئات شديدة التآكل أو التطبيقات التي تتطلب نظافة فائقة ، مثل العمليات الطبية أو عمليات أشباه الموصلات المتطورة.
نجمة الأداء العالي وتوفير الطاقة: سكين الهواء تورنادو. يستخدم تصميمًا فريدًا لهيكل فنتوري ، مما يسمح بسحب المزيد من الهواء المحيط من نفس المصدر للحصول على حجم هواء أكبر، أو تحقيق نفس التأثير باستهلاك أقل للطاقة . مثالي لتجفيف الألواح العريضة بسرعة عالية .
2) القلب: أنظمة نفخ وتفريغ عالية الضغط مطورة ذاتيًا
إن الأداء الممتاز للسكاكين الهوائية لا ينفصل عن "قلب" مستقر وقوي ونظيف .
صُممت منفاخات الضغط العالي المطورة ذاتيًا من قبل شركة Qixingyuan خصيصًا لتطبيقات النفخ الصناعية المستمرة والمستقرة، مما يوفر مصدر هواء موثوقًا وثابتًا . ويمكن لأنظمة التفريغ لدينا العمل بالتزامن مع سكاكين الهواء في العمليات الخاصة التي تتطلب "الشفط ثم النفخ" لإزالة السوائل بشكل كامل.
الدماغ: تكامل الأنظمة المخصصة والتحكم الذكي
نرفض أساليب البيع "النمطية" . سيقوم فريق الهندسة في Qixingyuan بزيارة موقع العميل، وقياس أبعاد الألواح، وتحليل خصائص السائل المتبقي، وحساب سرعة الخط، واستخدام محاكاة ديناميكيات الموائع الحسابية (CFD) لنمذجة تدفق الهواء. يؤدي ذلك إلى خطة تكامل مخصصة تشمل عدد شفرات الهواء، وزوايا التركيب، والمسافات، واختيار المنفاخ، وتصميم الأنابيب. يتيح التكامل مع مستشعرات درجة الحرارة وسرعة الرياح، ووحدة التحكم المنطقية القابلة للبرمجة (PLC)، المراقبة الآنية والتغذية الراجعة ذات الحلقة المغلقة لعملية التجفيف.
الخلاصة: اختيار Qixingyuan يعني اختيار اليقين في عملية التجفيف الخاصة بك
في عالم التصنيع المتقلب، يُمثل إسناد عملية التجفيف إلى شركة Qixingyuan ضمانًا لجودة إنتاجك . فنحن لا نقدم منتجات فحسب، بل حلولًا متكاملة للعمليات، مبنية على فهم عميق، وأداء موثوق به، وقيمة طويلة الأجل لتحقيق خفض مستمر في التكاليف وزيادة الكفاءة. بدءًا من التحكم الدقيق في تدفق الهواء وصولًا إلى استهلاك الطاقة والإنتاجية التي تُحدد القدرة التنافسية للشركات ، تسعى Qixingyuan، بخبرة تمتد لعقد من الزمن تقريبًا ، إلى أن تكون شريكك الموثوق في تكنولوجيا التجفيف .
هل تواجهون مشكلة في تجفيف خط إنتاجكم؟ هل تتذبذب الإنتاجية؟ هل ترتفع تكاليف الطاقة باستمرار؟ خدمة "فحص كفاءة تجفيف خط الإنتاج" من Qixingyuan متاحة الآن. سيقدم مهندسونا تقييمًا احترافيًا في الموقع ، بالإضافة إلى تقرير تشخيصي يتضمن بيانات كمية واقتراحات للتطوير .
التعليمات
س: ما هي مزايا سكاكين الهواء مقارنةً بأنظمة النفخ بالهواء المضغوط؟ ج: الميزة الأساسية هي الكفاءة العالية وتوفير الطاقة . تعمل سكاكين الهواء مباشرةً بواسطة منفاخات، مما يؤدي إلى استغلال الطاقة بكفاءة عالية. يبلغ استهلاك الطاقة عادةً 20-30% فقط من استهلاك الهواء المضغوط ، مع ضوضاء أقل وتدفق هواء أكثر استقرارًا ونظافة ، مما يمنع تلوث الزيت/الماء من المصدر.
س: كيف تضمنون جفاف الثقوب الصغيرة الموجودة على لوحات الدوائر المطبوعة؟
ج: يكمن السر في تصميم التدفق الصفائحي . تولد سكاكين الهواء لدينا تدفق هواء طبقي مركز وعالي الزخم . وبالاقتران مع تصميم الزاوية الموجهة ، يمكنها اختراق الثقوب الدقيقة بفعالية، وإزالة القطرات المتبقية ، بدلاً من مجرد مسح السطح.
س: ماذا عن المواد الكيميائية المسببة للتآكل؟
ج: نحن نقدم سكاكين هوائية مصنوعة بالكامل من الفولاذ المقاوم للصدأ، والبولي فينيل كلوريد، ومواد أخرى مقاومة للتآكل ، مصممة خصيصًا للبيئات الحمضية/القلوية القاسية لضمان التشغيل المستقر على المدى الطويل وحماية خط الإنتاج والمنتجات الخاصة بك.
س: هل التحديث والتركيب عملية معقدة؟
ج: نحن نقدم حلولاً معيارية وتشخيصاً أولياً مجانياً . يتميز نظام السكين الهوائي بواجهات قياسية وتركيب مرن ، بهدف دمجه في الخطوط الحالية بأقل قدر من التعديل ووقت التوقف .
ملخص: اختيار سكاكين الهواء يعني اختيار استهلاك أقل للطاقة، ونتائج تجفيف أكثر موثوقية، ومسار ترقية أسهل . يرجى الاتصال بنا في أي وقت لإجراء تقييم دقيق لخط إنتاجك .
