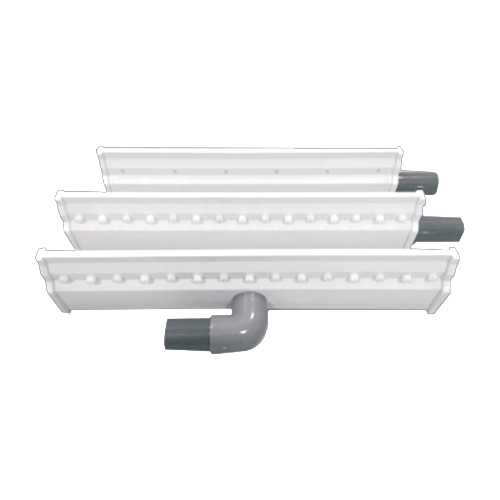

التحكم في تدفق الهواء باستخدام سكين الهواء في عملية إنتاج لوحات الدوائر المطبوعة: التأثير والاختيار العملي.
في صناعة لوحات الدوائر المطبوعة، غالبًا ما يُنظر إلى تدفق الهواء كوظيفة ثانوية إلى أن تظهر مشاكل الجودة. في الواقع، يلعب تدفق الهواء في آلة القطع دورًا مباشرًا في التحكم بسماكة اللحام، وكفاءة التجفيف، ونظافة السطح، والموثوقية على المدى الطويل عبر خطوط المعالجة الرطبة الأفقية. بالنسبة لمصنعي B2B، لا يُعد استقرار تدفق الهواء مسألة نظرية، بل يؤثر على الإنتاجية، ومعدلات إعادة العمل، واستمرارية الإنتاج.
تتسم المحتويات التقنية المتميزة في هذا الموضوع بخصائص واضحة. فهي تربط تدفق الهواء بعيوب محددة، وتركز على مراحل معالجة معينة مثل HASL والتجفيف بعد الشطف، وتشرح كيفية تحويل المعايير القابلة للتعديل إلى نتائج قابلة للقياس. تتبع هذه المقالة هذا النهج، مقدمةً نظرة عملية على سلوك تدفق الهواء وعوامل اتخاذ القرار ذات الصلة بإنتاج لوحات الدوائر المطبوعة وتوريد المعدات.
تُعرّض خطوط المعالجة الرطبة الأفقية لوحات الدوائر المطبوعة (PCBs) للتلامس المتكرر مع السوائل، بما في ذلك المعالجة الكيميائية والشطف وطلاء اللحام وتكييف السطح. بعد كل مرحلة، يجب إزالة السائل المتبقي بطريقة مُحكمة. يعمل جهاز شفط الهواء وتدفق الهواء كمنظم نهائي، حيث يحدد ما إذا كان السائل قد أُزيل بالكامل أم سينتقل إلى العملية التالية.
من الناحية الفيزيائية، يُطبّق تدفق الهواء قوة قصّ للتغلب على التوتر السطحي. إذا كانت طاقة تدفق الهواء غير كافية، يبقى السائل في الثقوب الموصلة وحواف الوسادات والأسطح الخشنة. أما إذا كان تدفق الهواء مفرطًا أو سيئ التوجيه، فيحدث تناثر وإعادة ترسب. في كلتا الحالتين، تظهر العيوب في اتجاه تدفق الهواء وليس عند نقطة تدفق الهواء نفسها، مما يُصعّب تحليل السبب الجذري.
بسبب هذا التأثير المتأخر، غالباً ما تُعزى مشاكل تدفق الهواء خطأً إلى التركيب الكيميائي أو المواد. وتتعامل فرق الإنتاج بشكل متزايد مع التحكم في تدفق الهواء كمتغير يؤثر على الإنتاجية بدلاً من كونه مجرد وسيلة مساعدة بسيطة للتجفيف.
للتحكم الفعال في سُمك اللحام، يجب تقليل تأثير تدفق الهواء على لوحة الدوائر المطبوعة ، حيث أن التوزيع غير المتساوي للهواء قد يتسبب في بقاء قطرات اللحام على اللوحة. يُعد ضبط تدفق الهواء أمرًا بالغ الأهمية للتخلص من ظاهرة التوصيل الحراري للحام (HASL) ، وهي عيب شائع ناتج عن عدم كفاية ضغط الهواء أو عدم محاذاة شفرات الهواء. عند ضبط تدفق الهواء لتقنية HASL، من المهم مراعاة محاذاة شفرات الهواء في النظام مع لوحة الدوائر المطبوعة . يجب موازنة زاوية تدفق الهواء وضغطه والمسافة بينه وبين اللوحة لضمان لحام متجانس. الصيانة الدورية لنظام صيانة شفرات الهواء في عملية اللحام الرطب للوحة الدوائر المطبوعة ضرورية لضمان نتائج متسقة مع مرور الوقت، وتجنب عيوب مثل زيادة سُمك اللحام أو التوصيل الحراري.
تكامل منتجات شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة (تشيكسينغ يوان) . في خطوط إنتاج لوحات الدوائر المطبوعة العملية، لا يعتمد أداء تدفق الهواء على جسم سكين الهواء فحسب، بل على عدة عوامل. توفر تشيكسينغ يوان سكاكين الهواء إلى جانب قطع غيار قسم المعالجة الرطبة، مثل منتجات الرش والتنظيف ، وبكرات الاحتفاظ بالماء ، وبكرات النقل ، مما يدعم نقل اللوحات بثبات وتفاعل تدفق الهواء بشكل متوقع داخل خطوط المعالجة الرطبة الأفقية. تعالج هذه الحلول المتكاملة المشكلات الشائعة، مثل عدم انتظام إزالة السوائل، من خلال ضمان تحديد دقيق لموضع اللوحة، مما يقلل معدلات إعادة العمل بنسبة تصل إلى 15% ويحسن اتساق الإنتاجية من خلال تعديلات المحاذاة المعتمدة على البيانات.
في عملية اللحام بالهواء الساخن (HASL)، يُغطي اللحام المنصهر سطح لوحة الدوائر المطبوعة (PCB) قبل إزالة اللحام الزائد بواسطة سكاكين الهواء الساخن المتقابلة . يعتمد سُمك اللحام النهائي على التوازن بين ظروف اللحام ومعايير تدفق الهواء في سكاكين الهواء . ومن بين العوامل القابلة للتعديل، يُعد تدفق الهواء الأكثر حساسية والأكثر عرضةً لسوء الاستخدام.
يُحدد تدفق الهواء مدى فعالية تصريف اللحام من أسطح نقاط التلامس والثقوب المطلية. يؤدي انخفاض تدفق الهواء إلى تكوين طبقات لحام سميكة أو غير متساوية، بينما قد يتسبب تدفق الهواء الزائد في تناثر اللحام أو حدوث وصلات أو ترقيق مفرط. ومن الأخطاء الشائعة في التشغيل ضبط ضغط الهواء فقط، ظنًا أنه العامل الرئيسي المتحكم.
عمليًا، تعتمد فعالية تدفق الهواء على ثلاثة متغيرات مترابطة: الضغط، والزاوية، والمسافة إلى اللوحة. تؤثر الزاوية على كيفية دفع اللحام بعيدًا عن السطح. تحدد المسافة مقدار السرعة التي تصل إلى طبقة اللحام. يحدد الضغط القوة المتاحة. غالبًا ما يؤدي تعديل أحد المتغيرات دون غيره إلى نقل العيوب بدلًا من إزالتها .
لضبط تدفق الهواء بشكل صحيح، ابدأ بضبط زاوية سكين الهواء على 45-60 درجة للحصول على قوة قص مثالية، وحافظ على مسافة 5-10 مم من سطح اللوحة، واضبط الضغط بين 2-4 بار بناءً على سمك اللوحة. للصيانة، افحص حواف السكين بحثًا عن أي تآكل كل ثلاثة أشهر، واستبدل الحلقات المانعة للتسرب إذا تجاوز انخفاض الضغط 10%، وذلك لمنع حدوث عيوب مثل وصلات اللحام غير المتجانسة.
تُضبط خطوط HASL ذات الخبرة تدفق الهواء كنظام متكامل، بما يتوافق مع سُمك اللوحة وكثافة المكونات وسرعة الناقل. ينتج عن هذا النهج سُمك لحام أكثر استقرارًا عبر مختلف أنواع المنتجات.
تكامل منتجات Qixingyuan. تتضمن بيئات HASL درجات حرارة عالية وتعرضًا للمواد الكيميائية. تُصنّف سكاكين الهواء من Qixingyuan كقطع غيار مناسبة للقطاعات الرطبة في مثل هذه الظروف. وللحفاظ على ثبات تدفق الهواء، توفر Qixingyuan أيضًا منتجات القياس والتحكم ومكونات النقل الميكانيكية التي تساعد في الحفاظ على المحاذاة وحركة الناقل المتناسقة أثناء التشغيل المستمر. تحل هذه المنتجات تحديات مثل عدم المحاذاة الناتج عن الحرارة، والذي قد يؤدي إلى تفاوت في سماكة اللحام، وتوفر فوائد مثل خفض معدلات العيوب بنسبة 20% من خلال مراقبة الضغط المتكاملة التي توفر بيانات فورية للصيانة التنبؤية.
خطوة | وصف | المعايير الصناعية القياسية |
1. الإعداد الأولي | ضع سكاكين الهواء مقابل بعضها البعض وقم بمحاذاتها مع مسار الناقل. | الزاوية: 45-60 درجة؛ المسافة: 5-10 مم من سطح لوحة الدوائر المطبوعة. |
2. معايرة الضغط | اضبط ضغط المنفاخ ليتناسب مع لزوجة اللحام وسرعة اللوحة. | الضغط: 2-4 بار؛ مراقبة باستخدام مقاييس رقمية بدقة ±5%. |
3. تحسين الزاوية | قم بإمالة الشفرات لتوجيه تدفق الهواء لتحقيق أقصى قدر من القص دون تناثر. | ضبط الزاوية: اختبر الزيادات بمقدار 5 درجات؛ استهدف سمك لحام موحد من 2 إلى 8 ميكرومتر. |
4. ضبط المسافة بدقة | اضبط الفجوة لضمان تأثير السرعة على طبقة اللحام بشكل فعال. | المسافة: 5-10 مم؛ تحقق من ذلك باستخدام مقاييس تدفق الهواء التي تُظهر سرعة 20-40 م/ث. |
5. الاختبار والتحقق | قم بتشغيل لوحات الاختبار وقم بقياس تجانس سمك اللحام. | عتبة العيوب: معدل التوصيل <5%؛ استخدم الميكرومترات لإجراء فحوصات ما بعد المعالجة. |
6. روتين الصيانة | نظف الفتحات وافحصها بحثًا عن أي تآكل. | التكرار: كل 500 ساعة؛ استبدل المكونات إذا انخفضت السرعة بأكثر من 10٪. |
خارج نطاق تقنية HASL، يُستخدم تدفق الهواء باستخدام سكين الهواء على نطاق واسع للتجفيف بعد مراحل الشطف والتنظيف. ولا تقتصر جودة التجفيف على المظهر فقط، بل إن الرطوبة المتبقية قد تحبس التلوث الأيوني، وتزيد من خطر التآكل، وتعيق عمليات الطلاء أو التجميع.
تعتمد عملية التجفيف بالسكين الهوائي على تدفق هواء عالي السرعة وموجه بدلاً من الحرارة. هذه الطريقة فعالة، لكنها حساسة للهندسة. يؤدي سوء التوجيه إلى ظهور مناطق مظللة تبقى فيها القطرات. كما أن تدفق الهواء المفرط قد يحوّل القطرات إلى رذاذ دقيق، مما يسمح للرطوبة أو البقايا بالترسب مجدداً في أماكن أخرى على اللوح.
يُفضل تقييم أداء التجفيف من خلال مؤشرات التشغيل بدلاً من الفحص البصري وحده. غالباً ما تجد المصانع التي تراقب وقت التجفيف لكل لوح، ونسبة العيوب، وتكرار إعادة العمل، ارتباطاً قوياً بين استقرار تدفق الهواء والإنتاجية.
لإجراء التعديلات، احرص على ضبط محاذاة سكين الهواء للوحة الدوائر المطبوعة (PCB) من خلال ضمان تغطية متساوية على كامل عرض اللوحة، عادةً بزاوية تتراوح بين 30 و45 درجة، مع الحفاظ على سرعة تدفق الهواء عند 25-35 مترًا في الثانية. تشمل الصيانة فحص الانسدادات كل أسبوعين وتزييت الأجزاء المتحركة لتجنب توقف العمل.
تؤثر الظروف الأولية أيضًا. فالفوهات الرشاشة البالية ، والمرشحات المسدودة ، أو عدم انتظام الشطف، تزيد من كمية السائل التي يجب على تدفق الهواء إزالتها. وتنشأ العديد من مشاكل التجفيف من تدهور مكونات التنظيف وليس من أجهزة تدفق الهواء نفسها.
تكامل منتجات Qixingyuan. بالنسبة لأقسام تجفيف لوحات الدوائر المطبوعة (PCB) في عمليات المعالجة الرطبة، توفر Qixingyuan سكاكين هوائية لإزالة السوائل دون تلامس، مدعومة بمنتجات الرش والتنظيف ومكونات الترشيح . يساعد هذا التكامل على تهيئة ظروف مستقرة تضمن أداءً ثابتًا لتدفق الهواء، بدلاً من تعويض التباين في التدفقات السابقة. من خلال معالجة مشاكل مثل انسداد المرشحات الذي يتسبب في تراكم السوائل بشكل مفرط، يمكن لهذه الحلول تحقيق أوقات تجفيف أسرع بنسبة تصل إلى 25%، وانخفاض ملحوظ بنسبة 10-15% في حالات الفشل المرتبطة بالتآكل، مدعومة ببيانات الأداء من مستشعرات التدفق المتكاملة.
تتطور العيوب المتعلقة بتدفق الهواء عادةً بشكل تدريجي. ويربط التشخيص الفعال الأعراض بسلوك تدفق الهواء بدلاً من إعدادات المعدات المنفصلة. وتشمل أكثر المشكلات المتعلقة بتدفق الهواء شيوعًا في خطوط الدوائر المطبوعة الرطبة ما يلي:
تفاوت سماكة لحام HASL أو حدوث جسور ناتجة عن عدم محاذاة تدفق الهواء
قطرات متبقية أو علامات جفاف ناتجة عن تظليل تدفق الهواء أو عدم كفاية القص
ارتفاع معدلات العيوب في جميع نوبات العمل مرتبط بالتآكل الميكانيكي أو تغييرات الإعدادات اليدوية
نادرًا ما تُحل هذه المشاكل بتغييرات الضغط وحدها. ولمعالجتها، يُنصح باتباع خطوات تشخيصية مثل استخدام مجسات السرعة لرسم خريطة توزيع تدفق الهواء وضبط المحاذاة لضمان تجانس لوحة الدوائر المطبوعة. ولصيانة سكين الهواء المستخدمة في عملية المعالجة الرطبة للوحات الدوائر المطبوعة بشكل دوري، يُنصح بإجراء فحوصات الاهتزاز شهريًا للكشف المبكر عن التآكل.
يتطلب الاستقرار طويل الأمد محاذاة ميكانيكية، وأنظمة رش نظيفة، وهندسة نقل متسقة. عادةً ما تشهد المصانع التي تدمج فحوصات تدفق الهواء في الصيانة الوقائية عددًا أقل من الأعطال المتكررة وتعافيًا أسرع بعد عمليات التغيير.
تكامل منتجات Qixingyuan. تنشأ العديد من حالات عدم استقرار تدفق الهواء من تآكل البكرات أو البطانات أو أجزاء ناقل الحركة، مما يؤدي إلى تغيير موضع اللوحة بالنسبة لسكين الهواء. توفر Qixingyuan بكرات ناقلة وأقراص عجلات وبطانات ومواد استهلاكية يتم استبدالها عادةً أثناء الصيانة الوقائية، مما يساعد في الحفاظ على الظروف الفيزيائية اللازمة لتدفق هواء فعال. تعالج هذه المكونات الأسباب الجذرية مثل تدهور البكرات الذي يؤدي إلى عدم المحاذاة، مما ينتج عنه فوائد ملموسة مثل زيادة وقت تشغيل المعدات بنسبة 30% وتقليل نسبة الأعطال بنسبة 18% من خلال جداول الصيانة المسجلة بالبيانات.

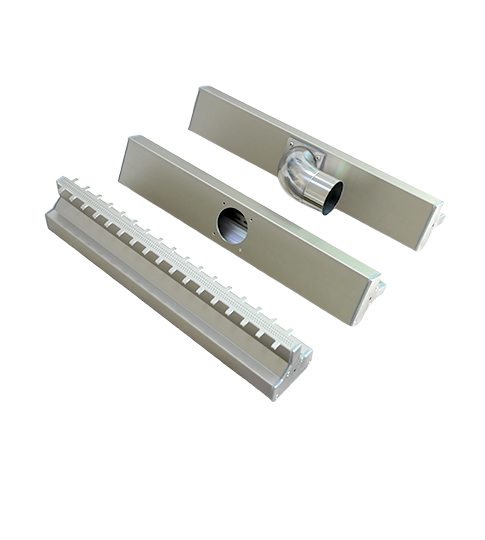

سكين هوائية مصنوعة من سبائك الألومنيوم.
من وجهة نظر التوريد، قد تبدو سكاكين الهواء متشابهة. إلا أنه في معالجة لوحات الدوائر المطبوعة الرطبة، يمكن أن تؤثر اختلافات طفيفة في توافق التركيب، ومقاومة الظروف البيئية، ودعم النظام على الأداء على المدى الطويل.
يبدأ التوريد الفعال بتحديد سياق التطبيق. تختلف متطلبات تدفق الهواء بين تسوية HASL والتجفيف بعد الشطف. يجب مراعاة التعرض البيئي وقيود التركيب وأساليب التحكم معًا. كما أن نطاق المورد لا يقل أهمية. يعتمد استقرار تدفق الهواء على المكونات المحيطة، وليس على جزء واحد.
تكامل منتجات Qixingyuan. تُركز Qixingyuan في عروضها على وظائف المعالجة الرطبة الأفقية للوحات الدوائر المطبوعة (PCB) بدلاً من المكونات المنفصلة. فبالإضافة إلى سكاكين الهواء ، تُوفر الشركة قطع غيار داعمة في مجالات التنظيف والنقل والقياس، مما يُتيح صيانة مُنسقة ويُقلل من مخاطر التوافق أثناء ترقيات خطوط الإنتاج أو إيقافها. يُعالج هذا النهج الشامل مشكلات مثل عدم تطابق القطع الذي يُسبب عدم انتظام تدفق الهواء، ويُقدم مزايا قائمة على البيانات مثل توفير 20-25% من تكاليف الصيانة وتحسين مقاييس كفاءة خط الإنتاج من خلال واجهات قابلة للتخصيص.
في إنتاج لوحات الدوائر المطبوعة، غالباً ما تعود العيوب المتكررة إلى مكونات صغيرة يتم إغفالها. قد تتفاقم مشكلة عدم محاذاة البكرات، أو تآكل الفوهات ، أو عدم استقرار تدفق الهواء، لتؤدي إلى إعادة العمل بشكل متكرر وتوقفات متكررة. تشترك هذه المشكلات في سبب واحد: تعمل مراحل المعالجة الرطبة كأنظمة مترابطة.
مبدأ التشغيل بسيط. يعمل تدفق الهواء على إزالة السائل، بينما تحدد آلية النقل الميكانيكية الشكل الهندسي. تتحكم مكونات التنظيف في كمية الرواسب، في حين تحافظ أجهزة القياس على دقة القياس. وعندما ينحرف أحد العناصر، تنخفض فعالية تدفق الهواء.

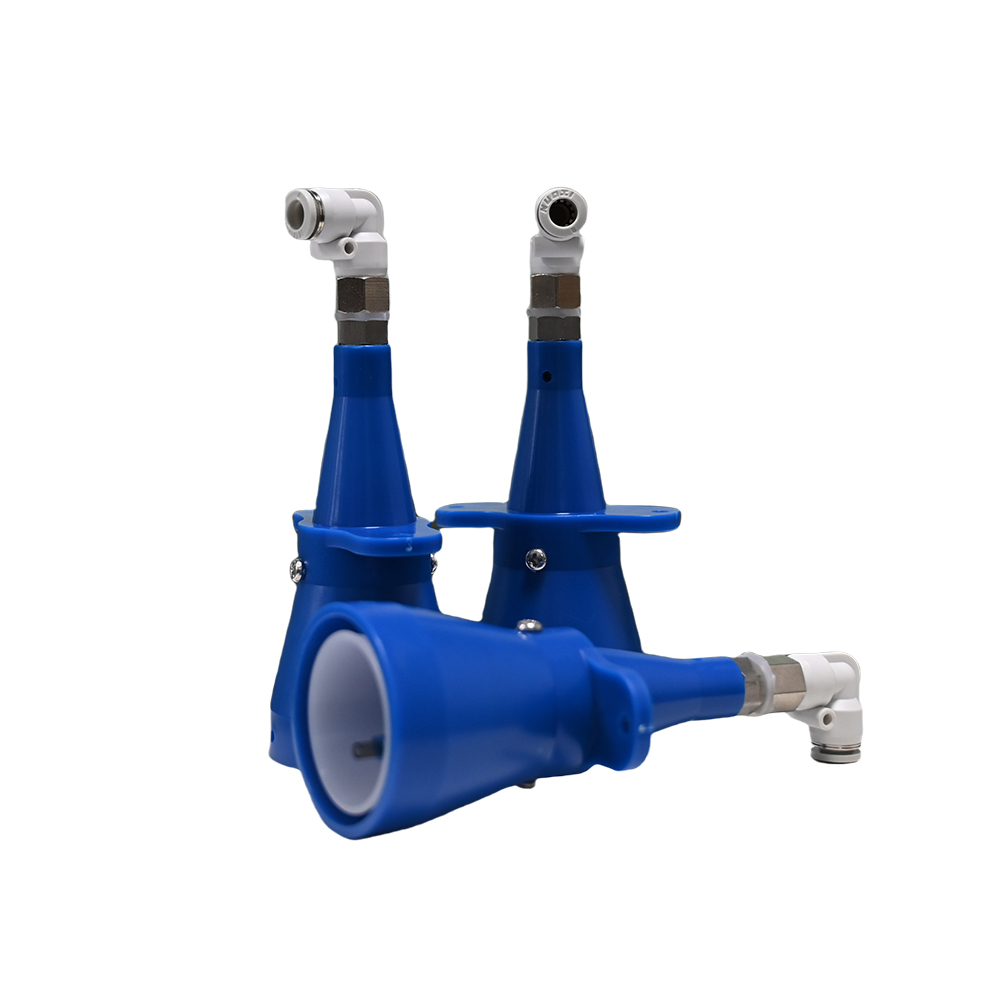

تأسست شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة عام ٢٠٠٨، وهي متخصصة في قطع غيار ومستلزمات معدات المعالجة الرطبة الأفقية للوحات الدوائر المطبوعة. تشمل منتجاتها سكاكين الهواء ، ومنتجات الرش والتنظيف ، وبكرات الاحتفاظ بالماء ، وبكرات النقل وأقراص العجلات ، ومكونات أنظمة النقل، ومنتجات القياس والتحكم ، مع إمكانية تخصيص نوع الواجهة (G1/4، G1/2)، والطول، وعرض فجوة الهواء . يدعم هذا النهج المتكامل سرعة الاستجابة، واستقرار تدفق الهواء، وأداء خط الإنتاج بشكل متسق.
في تصنيع لوحات الدوائر المطبوعة، يُعد تدفق الهواء في سكاكين الهواء متغيرًا أساسيًا في العملية، وليس مجرد أداة ثانوية. فهو يؤثر على جودة اللحام، وموثوقية التجفيف، واستقرار الإنتاج في جميع مراحل التصنيع الرطب. سواءً كان الأمر يتعلق بالتحكم في سُمك اللحام لمنع حدوث جسور لحام HASL ، أو تحسين عملية التجفيف لتجنب تظليل تدفق الهواء للوحة الدوائر المطبوعة ، أو صيانة سكاكين الهواء لضمان فعالية صيانة سكاكين الهواء في عملية التصنيع الرطب للوحات الدوائر المطبوعة ، فإن التحكم الدقيق في تدفق الهواء أمر بالغ الأهمية. إن التعامل مع تدفق الهواء كجزء من نظام مُتحكم به - مدعوم بمكونات ميكانيكية مستقرة وعمليات تصنيع نظيفة - يُساعد المصنّعين على منع العيوب بدلًا من مجرد رد الفعل عليها.
يُحدد تدفق الهواء كمية اللحام المنصهر التي تُزال من نقاط التوصيل والفتحات. يُنتج تدفق الهواء المتوازن سماكة موحدة، بينما قد يتسبب تدفق الهواء غير المستقر في ترسبات سميكة أو تكوّن جسور أو ترقق مفرط.
غالباً ما تنجم مشاكل التجفيف عن تظليل تدفق الهواء، أو إعادة ترسب الرذاذ، أو تراكم السوائل الزائدة من مراحل التنظيف السابقة. ولا يمكن للقوة وحدها أن تعوض عن سوء التصميم أو التلوث.
ينبغي على المشترين التركيز على سياق التطبيق، والظروف البيئية، وتوافق التركيب، ودعم النظام. ويساعد الموردون الذين يقدمون قطع غيار متناسقة للخطوط الرطبة على تقليل مخاطر عدم التوافق وتحسين استقرار تدفق الهواء.
في خطوط المعالجة الرطبة الأفقية للوحات الدوائر المطبوعة، يلعب التحكم في تدفق الهواء بواسطة سكين الهواء دورًا حاسمًا في تسوية اللحام، وإزالة السوائل، واستقرار عملية التجفيف. ويساعد الضبط الصحيح لزاوية تدفق الهواء وضغطه ومسافته المصنّعين على تقليل العيوب مثل وصلات اللحام، وبقايا القطرات، والتجفيف غير المتساوي.
