أوسع نطاق قابل للتعديل لفجوة الحافة في المجموعة: 0.1 - 4.0 مم - يغطي التجفيف فائق الدقة وصولاً إلى ستائر الهواء الصناعية عالية الحجم في وحدة واحدة
تصميم مدخل سفلي فقط (خيط M6، Φ45 / Φ51 / Φ60) — يُبقي الأنابيب أسفل جسم السكين لتركيبات علوية أو مُسطّحة نظيفة وخالية من العوائق
أطول طول قابل للتخصيص في مجموعة سبائك الألومنيوم: 50 - 4000 مم - مناسب من وحدات الإضاءة الموضعية الصغيرة إلى خطوط الإنتاج ذات التنسيق العريض
مقطع عرضي صغير الحجم ومنخفض الارتفاع (60 عرض × 90 ارتفاع مم) - متطلبات خلوص رأسي منخفضة، سهولة الدمج في هياكل الآلات الضيقة
حشوات سيليكونية مقاومة لدرجات الحرارة العالية (≤250 درجة مئوية) ودعم كامل من مصنعي المعدات الأصلية/مصممي التصميم الأصلي - مباشرة من المصنع، تتم معايرة كل وحدة وفقًا للمواصفات قبل الشحن
نقاط البيع الرئيسية للمنتج
أوسع نطاق قابل للتعديل لفجوة الحافة في المجموعة: 0.1 - 4.0 مم - يغطي التجفيف فائق الدقة وصولاً إلى ستائر الهواء الصناعية عالية الحجم في وحدة واحدة
تصميم مدخل سفلي فقط (خيط M6، Φ45 / Φ51 / Φ60) — يُبقي الأنابيب أسفل جسم السكين لتركيبات علوية أو مُسطّحة نظيفة وخالية من العوائق
أطول طول قابل للتخصيص في مجموعة سبائك الألومنيوم: 50 - 4000 مم - مناسب من وحدات الإضاءة الموضعية الصغيرة إلى خطوط الإنتاج ذات التنسيق العريض
مقطع عرضي صغير الحجم ومنخفض الارتفاع (60 عرض × 90 ارتفاع مم) - متطلبات خلوص رأسي منخفضة، سهولة الدمج في هياكل الآلات الضيقة
حشوات سيليكونية مقاومة لدرجات الحرارة العالية (≤250 درجة مئوية) ودعم كامل من مصنعي المعدات الأصلية/مصممي التصميم الأصلي - مباشرة من المصنع، تتم معايرة كل وحدة وفقًا للمواصفات قبل الشحن

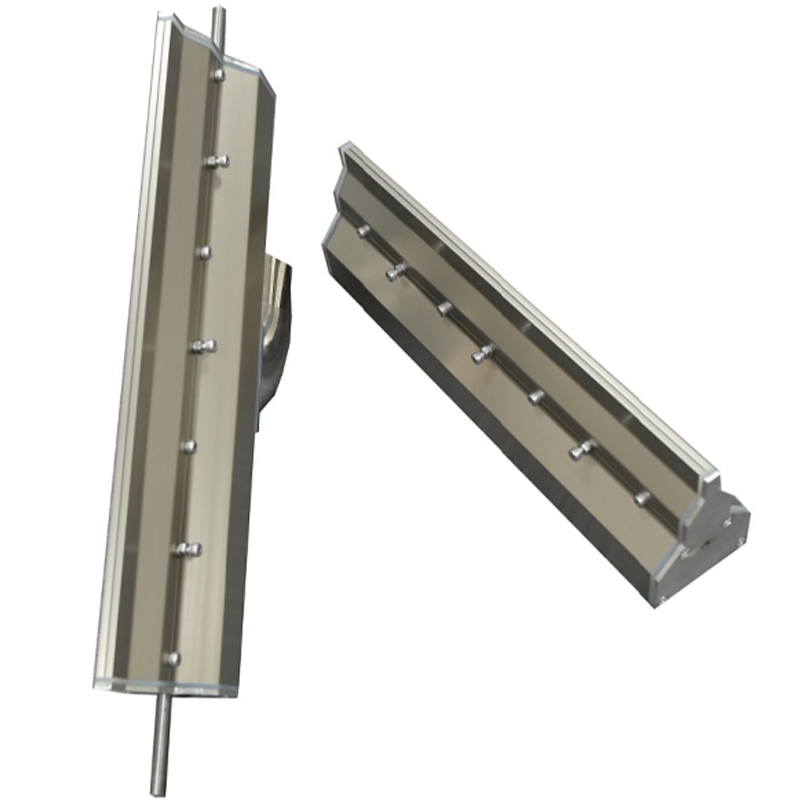

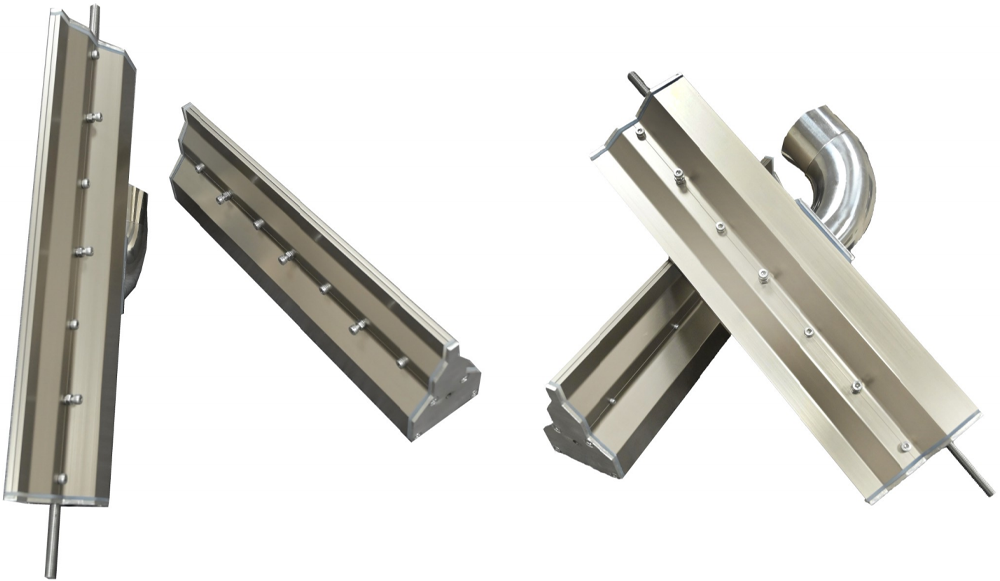

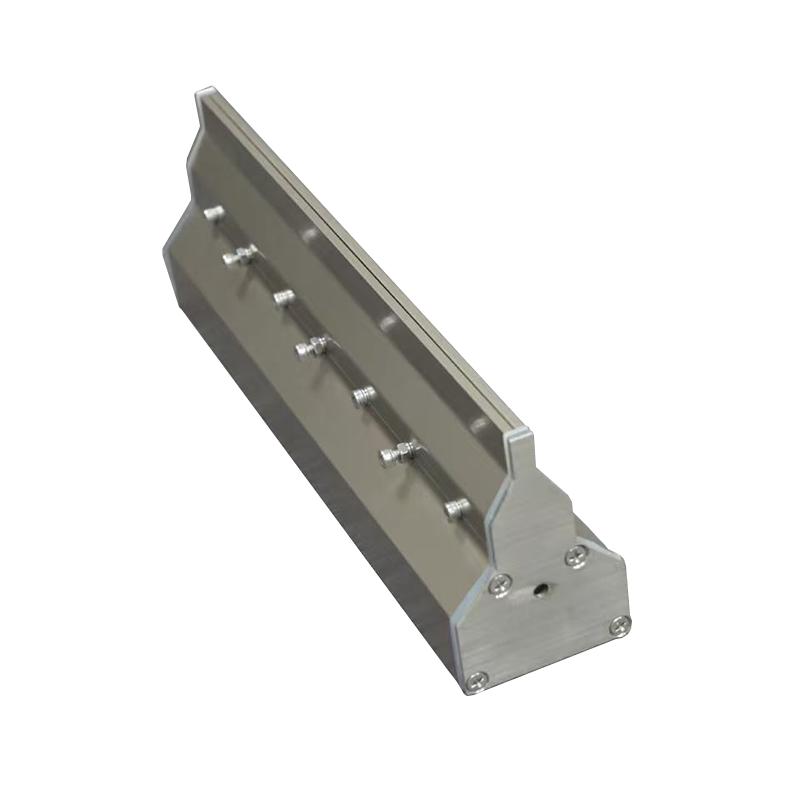

هيكل المنتج ومبدأ عمله
هيكل من سبائك الألومنيوم منخفض الارتفاع (60 عرض × 90 ارتفاع مم) - يقلل الارتفاع الصغير من متطلبات الخلوص الرأسي دون المساس بحجم الهواء الداخلي
يسمح منفذ الإدخال السفلي (خيط M6) بتوجيه أنابيب إمداد الهواء بسلاسة إلى الأسفل، مما يزيل النتوءات الجانبية أو الطرفية التي تعقد عملية دمج هيكل الآلة.
تعمل غرفة التوزيع الداخلية على معادلة ضغط الهواء المضغوط من المدخل السفلي عبر كامل طول الشفرة قبل توجيه التدفق إلى فتحة المخرج.
تقوم قناة التسارع المخروطية بتحويل ضغط الحيز المتساوي إلى طبقة هواء صفائحية منتظمة وعالية السرعة عند الحافة القابلة للتعديل
فتحة مخرج قابلة للتعديل من 0.1 مم إلى 4.0 مم عبر براغي حافة دقيقة - أوسع نطاق في السلسلة، لا حاجة إلى فك الجهاز لتغيير الفجوة
تحافظ حشوات السيليكون المقاومة للحرارة العالية (≤250 درجة مئوية) على نهايات الشفرات محكمة الإغلاق عبر نطاق واسع من درجات حرارة التشغيل.

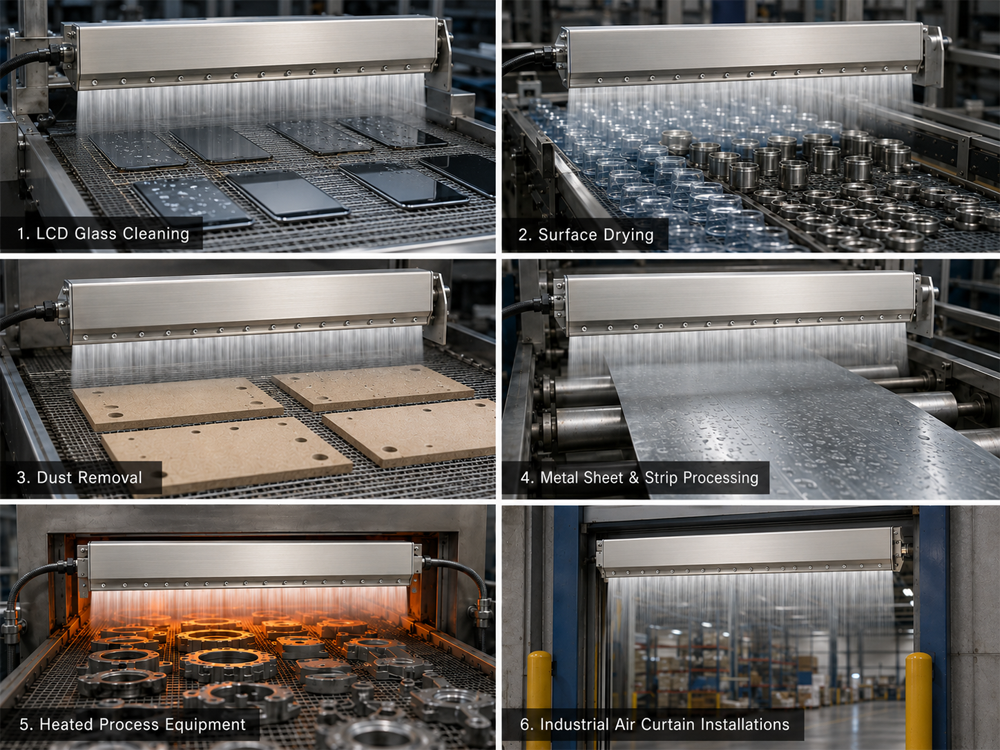

سيناريوهات التطبيق
إن تصميم مدخل الهواء السفلي لسكين الهواء AD ونطاق الفجوة الواسع يجعلانها الخيار المفضل للتركيبات التي تتطلب توجيهًا نظيفًا للأنابيب وتحكمًا متعدد الاستخدامات في تدفق الهواء:
خطوط تنظيف لوحات الدوائر المطبوعة - تركيب التغذية السفلية يناسب تمامًا أسفل إطارات الناقل؛ فجوة قابلة للتعديل تعالج كلاً من إزالة التدفق وتجفيف اللوحة
التجفيف السطحي - الزجاجات والحاويات والأجزاء - نطاق فجوة واسع يستوعب سرعات إنتاجية وأشكالًا هندسية مختلفة للركائز على نفس محطة التجفيف
إزالة الغبار - توفر الفجوة الدنيا البالغة 0.1 مم إزاحة دقيقة للجسيمات على الألواح المسطحة والزجاج البصري والتجميعات الإلكترونية الحساسة.
التركيبات العلوية والمسطحة - يقوم المدخل السفلي بتوجيه الأنابيب بعيدًا عن سطح العمل، وهو مثالي للتركيبات المثبتة على السقف أو التركيبات المدمجة في إطار الآلة.
خطوط تجفيف عريضة - يصل طولها إلى 4000 مم حسب الطلب، وتغطي خطوط إنتاج الزجاج والمنسوجات والصفائح المعدنية والأغشية دون وصلات بين الشفرات.
معدات المعالجة الحرارية - تسمح موانع التسرب المصنوعة من السيليكون عالي الحرارة (≤250 درجة مئوية) بالدمج في المجففات وأنفاق التسخين وأنظمة نقل المعالجة الحرارية

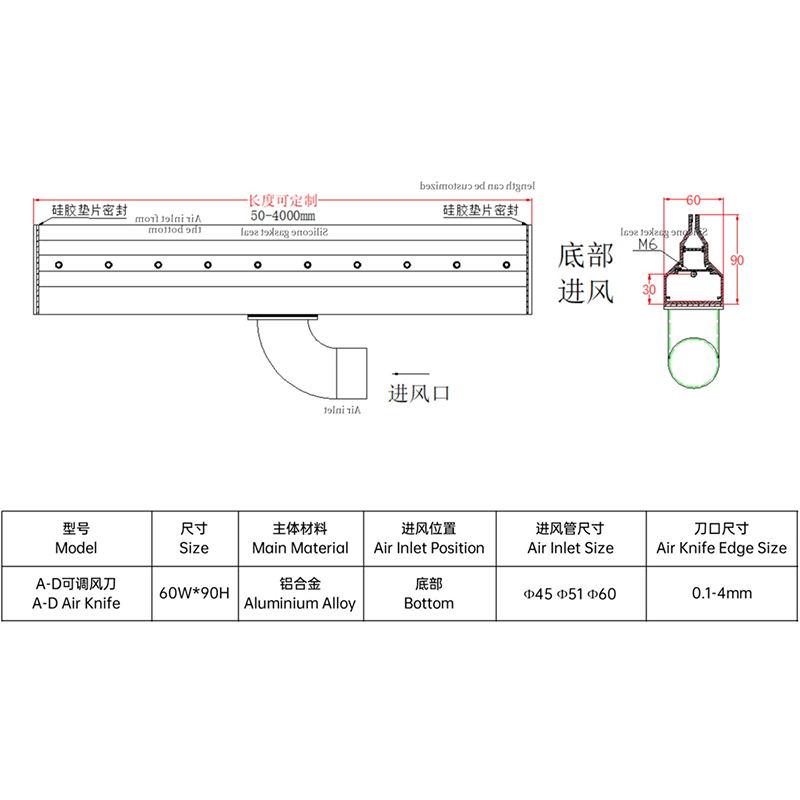

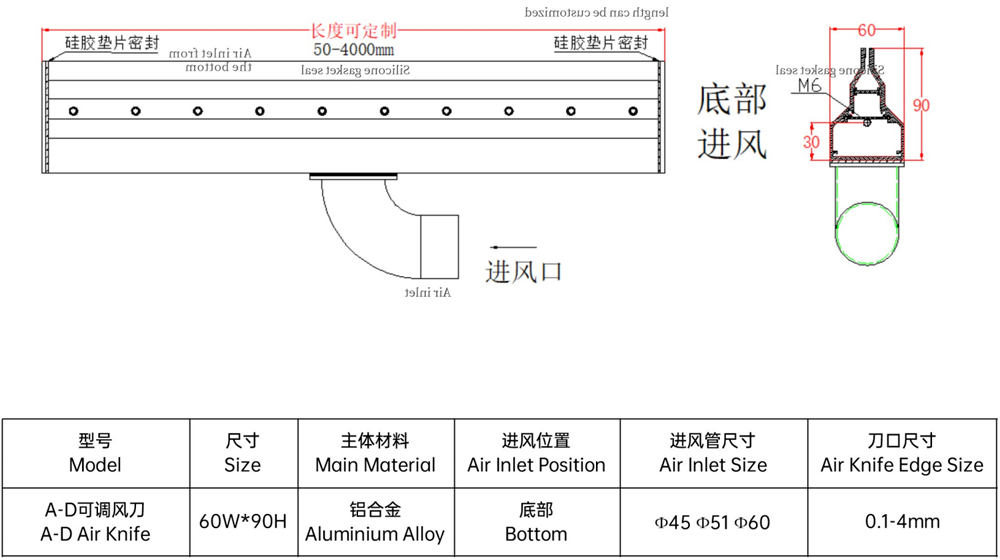

المعايير الفنية
المعلمة | مواصفة |
نموذج | سكين الهواء AD (سكين الهواء القابل للتعديل AD) |
حجم المقطع العرضي | 60 عرض × 90 ارتفاع ملم |
المادة الرئيسية | سبائك الألومنيوم |
موضع مدخل الهواء | الجزء السفلي فقط |
حجم مدخل الهواء | Φ45 / Φ51 / Φ60 |
سن لولبي مدخل | M6 |
حجم حافة سكين الهواء | 0.1 – 4.0 مم (قابل للتعديل) |
طول قابل للتخصيص | 50 – 4000 مم |
إغلاق الطرف | حشية مانعة للتسرب من السيليكون تتحمل درجات الحرارة العالية (≤250 درجة مئوية) |
تصنيع المعدات الأصلية/تصميم المعدات الأصلية | مدعوم |
قدرات المصنع · التخصيص · الخدمة
تصنيع كامل داخلي باستخدام آلات CNC لقطع الألمنيوم المبثوقة - جسم الشفرة، والغرفة الداخلية، ومنفذ الدخول السفلي، وفتحة المخرج، يتم إنتاجها والتحقق منها جميعها في الموقع
أطوال مخصصة من 50 مم إلى 4000 مم - وهي أطول مجموعة في تشكيلة سبائك الألومنيوم لدينا - مع التحقق الكامل من الأبعاد والضغط قبل الشحن
سنّ لولبي سفلي (M6)، وقطر الأنبوب (Φ45 / Φ51 / Φ60)، ونطاق فجوة الهواء (0.1–4.0 مم)، ونوعية السطح، كلها قابلة للتخصيص حسب طلب العميل.
ندعم التصنيع وفقًا لمواصفات الشركات المصنعة الأصلية (OEM) وتصنيع التصميم الأصلي (ODM) - نقبل الرسومات الهندسية، والعينات المرجعية، أو أوصاف المتطلبات القائمة على التطبيق.
يتم تركيب حشوات سيليكونية مقاومة لدرجات الحرارة العالية (≤250 درجة مئوية) بشكل قياسي - بدون تكلفة إضافية أو وقت انتظار لتطبيقات العمليات التي تتطلب تسخينًا
بروتوكول الجودة قبل الشحن: اختبار سلامة الضغط، ومعايرة فجوة الحافة وفقًا للتفاوت المحدد، وفحص لولب منفذ المدخل، والفحص البُعدي
الميزة التنافسية
عنصر المقارنة | سكين الهواء QXY AD | سكين الهواء القياسي |
إمكانية ضبط فجوة الهواء | قابل للتعديل من 0.1 إلى 4.0 مم ✓ | ثابت، غير قابل للتعديل ✗ |
موضع المدخل | تصميم سفلي فقط — تصميم علوي نظيف | طرفي فقط، بروز جانبي |
الحد الأدنى للفجوة بين الحواف | 0.1 مم - قدرة فائقة على الدقة | 0.5 مم أو ثابت |
أقصى فجوة حافة | 4.0 مم - ستارة هوائية عالية الحجم | نطاق علوي محدود |
إحكام الغلق في درجات الحرارة العالية | حشية سيليكون ≤250 درجة مئوية ✓ | ختم مطاطي قياسي ✗ |
نطاق الطول | 50-4000 مم حسب الطلب | المقاسات القياسية فقط |
التخصيص | الطول، الفجوة، حجم المدخل، التشطيب | لا يوجد تعديلات |
نبذة عنا واستفسارات العملاء
شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة
نحن شركة متخصصة في تصنيع أنظمة سكاكين الهواء الصناعية، نقدم مجموعة منتجات شاملة تتضمن سكاكين هواء مصنوعة من سبائك الألومنيوم والفولاذ المقاوم للصدأ والبولي فينيل كلوريد (PVC) ، بالإضافة إلى مراوح، ومعدات تركيب، وملحقات النظام الكاملة. يتميز مصنعنا بتجهيزات تصنيع دقيقة باستخدام آلات CNC، ونظام صارم لمراقبة الجودة أثناء عملية الإنتاج، مما يضمن تصنيع كل سكين هواء - بدءًا من هندسة الحيز الداخلي وحتى معايرة فتحة المخرج - والتحقق منه وفقًا للمواصفات الدقيقة قبل الشحن.
بفضل خبرتنا الواسعة في تصنيع المعدات الأصلية (OEM) وتصميمها (ODM)، نخدم عملاءً في قطاعات الإلكترونيات والسيارات والأغذية والمشروبات والأدوية والصناعات التحويلية العامة حول العالم. بدءًا من وحدة استبدال واحدة وصولًا إلى نظام تجفيف متكامل متعدد الشفرات، يعمل فريقنا مباشرةً بناءً على متطلباتكم - سواءً كانت رسومات أو عينات أو وصفًا للتطبيق - لتقديم حلول تتكامل بسلاسة مع معداتكم.
اطلب عرض سعر مخصص
نحن ندعم تصميمات مخصصة لطول سكين الهواء، وفجوة الهواء، وتدفق الهواء وفقًا لمتطلبات معداتك.
أرسل لنا رسوماتك أو تفاصيل طلبك — سيقوم فريقنا الهندسي بتصميم الحل المناسب لك.
