نقاط البيع الرئيسية للمنتج

• أقل طراز متعدد المداخل ارتفاعًا في المجموعة: 50 عرض × 95 ارتفاع مم - أقصر بمقدار 5 مم من الطرازات المماثلة، مصمم خصيصًا للتركيبات ذات حدود الارتفاع الرأسي الصارمة

• فجوة حافة قابلة للتعديل بالكامل من 0.1 إلى 4.0 مم — دقة فائقة تصل إلى 0.1 مم لتجفيف الأسطح الحساسة، وحتى 4.0 مم لتطبيقات ستائر الهواء ذات الحجم الكبير، كل ذلك في وحدة واحدة

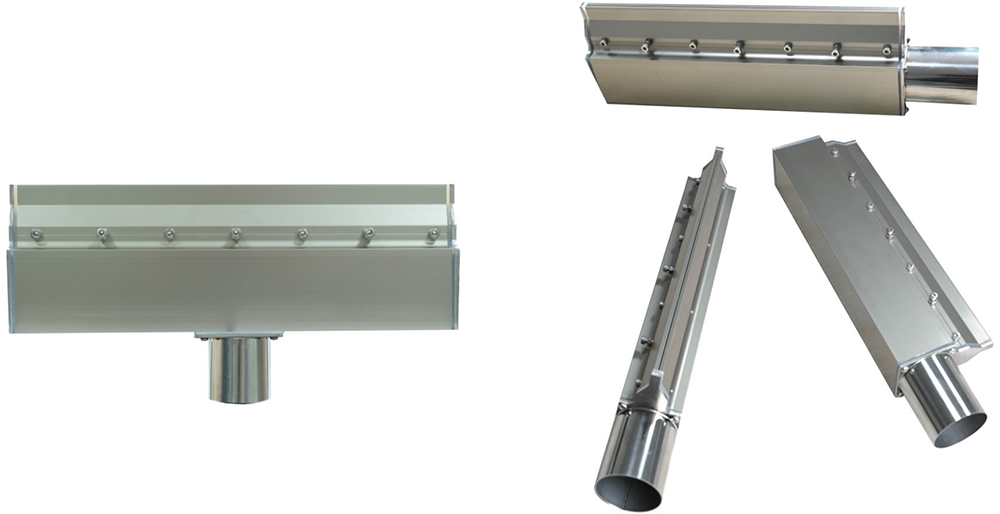

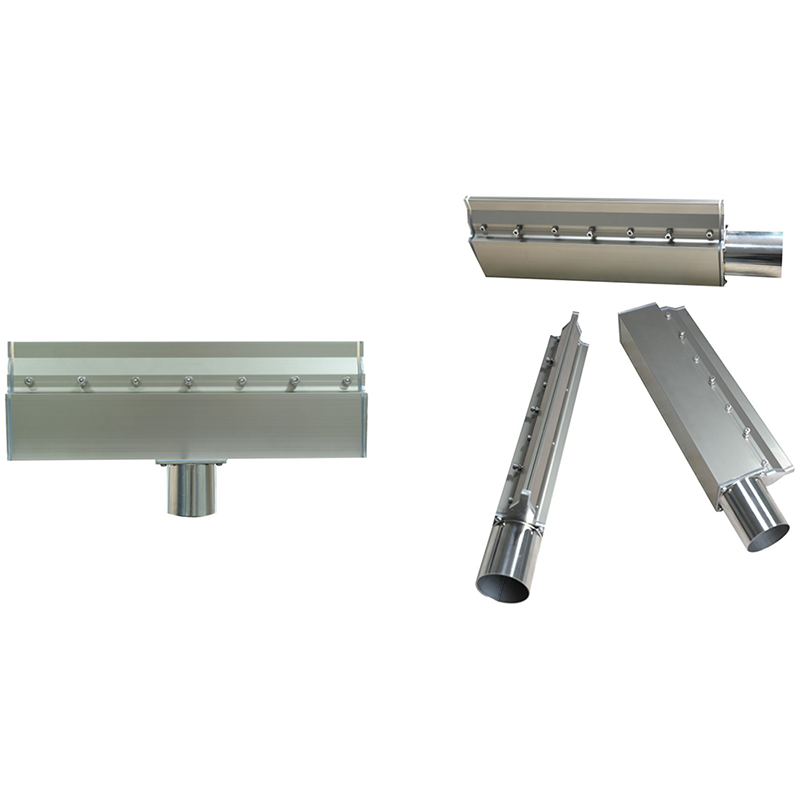

• ثلاثة مواضع للتركيب: الطرف (كلا الجانبين)، الجانب (خيط M8)، الأسفل — مرونة كاملة في التركيب لأي اتجاه للآلة أو مسار الأنابيب

• أربعة أقطار مدخل متوافقة: Φ32 / Φ38 / Φ45 / Φ51 — اتصال مباشر بمعظم خطوط الهواء المضغوط الصناعية القياسية، لا حاجة إلى محول

• طول قابل للتخصيص من المصنع من 50 إلى 4000 مم مع حشوات سيليكون مقاومة للحرارة العالية (≤250 درجة مئوية) - يتم تصنيع كل وحدة ومعايرتها داخليًا وفقًا لمواصفاتك الدقيقة.

هيكل المنتج ومبدأ عمله

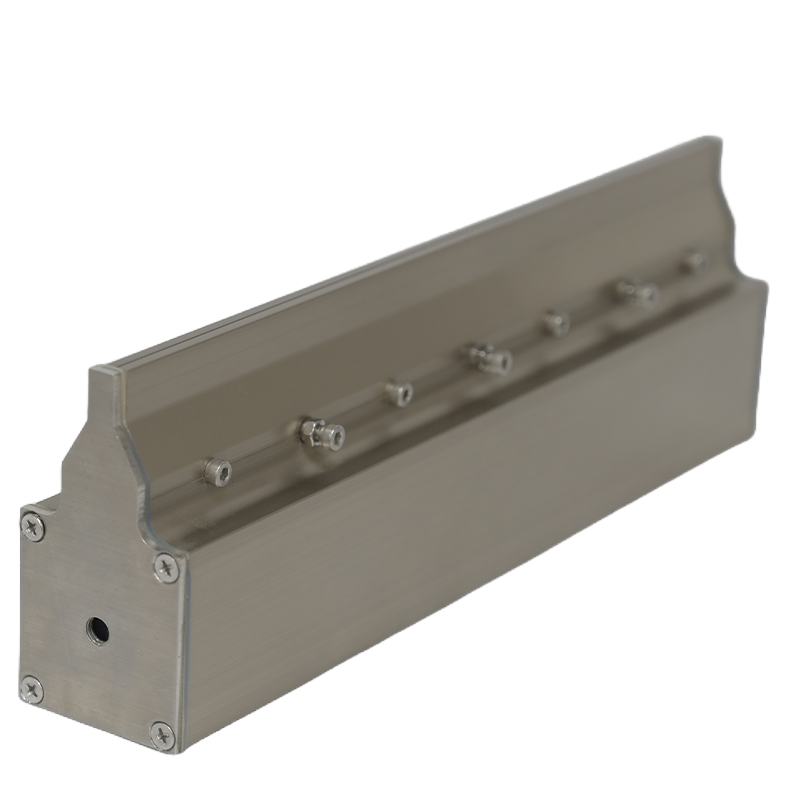

• مقطع من سبائك الألومنيوم منخفض الارتفاع للغاية: 50 عرض × 95 ارتفاع مم — يقلل الارتفاع المنخفض (95 مم مقابل 100 مم في الموديلات المماثلة) بشكل مباشر من الخلوص الرأسي المطلوب في هياكل الآلات وحاويات النقل

• ثلاثة تكوينات للمدخل - مدخل مزدوج من النهاية لضغط متوازن ذي شفرة طويلة، وخيط جانبي M8 للأنابيب الجانبية، ومدخل سفلي للتركيب المسطح أو العلوي - مصممة في جسم واحد مدمج

• تعمل حجرة التوزيع الداخلية على معادلة ضغط الهواء المضغوط الداخل بالتساوي على طول النصل بالكامل، سواء كان طول السكين 50 مم أو 4000 مم

• تقوم قناة التسارع الداخلية المخروطية بتحويل الضغط الساكن المتساوي إلى طبقة من تدفق الهواء الصفائحي المنتظم عالي السرعة عند فتحة السكين الدقيقة

• يمكن ضبط فجوة المخرج من 0.1 مم إلى 4.0 مم عبر براغي الحافة - لا حاجة إلى فك، وهو أوسع نطاق ضبط لهذه الفئة من حيث ارتفاع الجسم

• تعمل حشوات السيليكون المقاومة للحرارة العالية (≤250 درجة مئوية) على تثبيت الضغط الداخلي عند طرفي الشفرة، مما يحافظ على سرعة ثابتة للفتحة من طرف إلى آخر

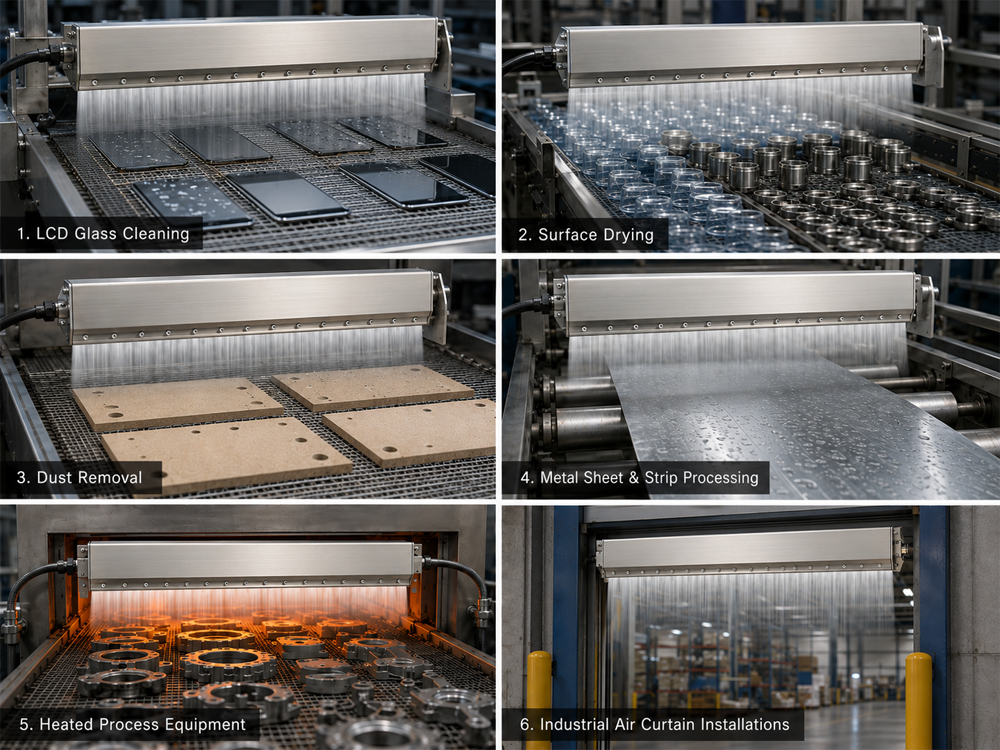

سيناريوهات التطبيق

إن ارتفاع هيكل جهاز AE المنخفض للغاية والذي يبلغ 95 مم ومرونته الكاملة بثلاثة مداخل تجعله الخيار المفضل أينما كانت المساحة الرأسية محدودة وتتطلب مرونة في التركيب:

• خطوط تنظيف لوحات الدوائر المطبوعة - هيكل منخفض الارتفاع ينزلق بسهولة في المساحات الضيقة لإطار الناقل؛ فجوة قابلة للتعديل ومداخل متعددة تسهل عملية التحديث في تكوينات خطوط الغسيل الحالية.

• تجفيف الأسطح - الزجاجات، والقطع، والركائز المسطحة - نطاق 0.1-4.0 مم يُكيّف شدة تدفق الهواء مع أبعاد المنتج المختلفة وسرعات الناقل دون تغييرات في الأجهزة

• إزالة الغبار عن الزجاج والألواح والأسطح البصرية — توفر فجوة لا تقل عن 0.1 مم إزاحة لطيفة ومتحكم بها للجسيمات دون ترك علامات أو إتلاف الركائز الحساسة.

• تركيبات إطارات الآلات ذات الخلوص المنخفض — يتناسب ارتفاع الهيكل البالغ 95 مم مع الحاويات التي لا يمكن تركيب الموديلات التي يزيد ارتفاعها عن 100 مم فيها، مما يتيح دمج سكين الهواء في المعدات المدمجة أو القديمة

• خطوط إنتاج عريضة (حتى 4000 مم) - تغطي شفرة واحدة متواصلة خطوط معالجة الزجاج والصفائح المعدنية والمنسوجات والأفلام بعرض كامل دون وصلات في منتصف التشغيل.

• معدات المعالجة الحرارية — تسمح حشوات السيليكون المصنفة حتى ≤250 درجة مئوية بالتكامل المباشر في أفران التجفيف وأنفاق المعالجة الحرارية وأنظمة النقل الحراري

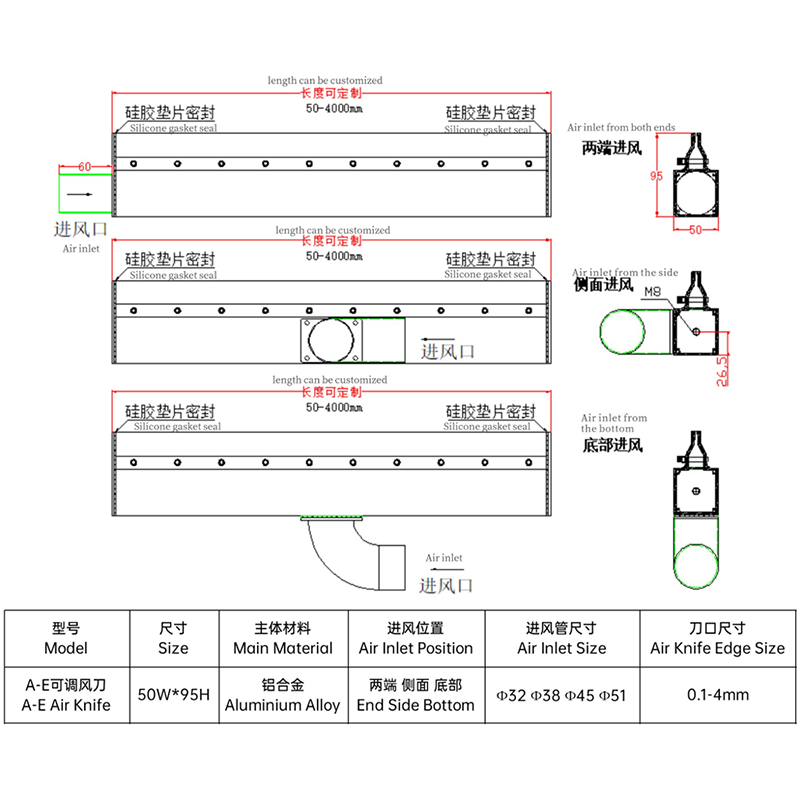

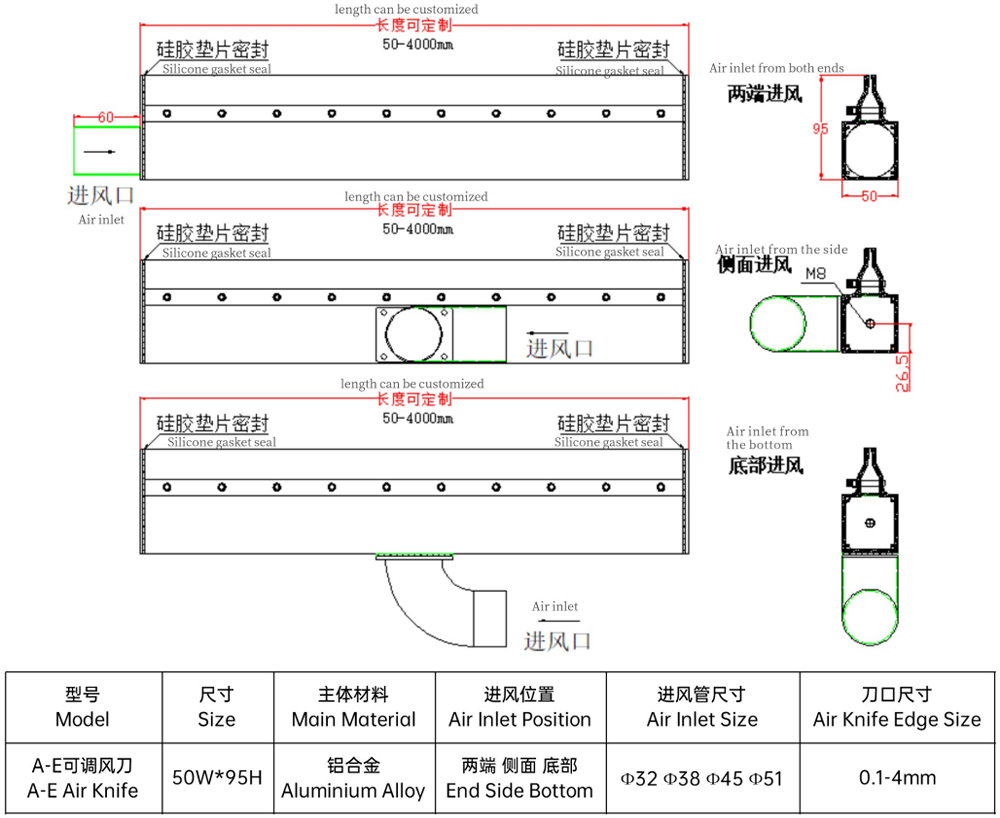

المعايير الفنية

قدرات المصنع · التخصيص · الخدمة

• تصنيع كامل داخلي باستخدام آلات CNC لقطاعات سبائك الألومنيوم المبثوقة بحجم 50×95 مم - جسم الشفرة، والحجرة الداخلية، وجميع منافذ الدخول الثلاثة (الطرفية / الجانبية M8 / السفلية)، وفتحة المخرج، يتم تصنيعها وفحصها في الموقع

• أطوال مخصصة من 50 مم إلى 4000 مم تُصنع حسب الطلب - نفس النطاق الأقصى للنماذج كاملة الحجم، مع هيكل منخفض الارتفاع 95 مم - مع التحقق من الأبعاد والضغط قبل الشحن

• يمكن ضبط موضع المدخل (نهاية / جانب M8 / أسفل)، وقطر الأنبوب (Φ32 / Φ38 / Φ45 / Φ51)، وإعداد فجوة الهواء (0.1–4.0 مم)، وتشطيب السطح وفقًا لمواصفات العميل.

• ندعم التصنيع وفقًا لمصنعي المعدات الأصلية (OEM) ومصنعي التصميم الأصلي (ODM) - نقبل الرسومات الهندسية، وعينات مرجعية مادية، أو أوصاف متطلبات التطبيق المكتوبة

• يتم تركيب حشوات سيليكونية مقاومة للحرارة العالية (≤250 درجة مئوية) بشكل قياسي في كل وحدة - لا توجد مدة انتظار إضافية أو تكلفة إضافية للأنواع التي تعمل بعملية التسخين.

• بروتوكول الجودة قبل الشحن: اختبار سلامة الضغط، ومعايرة فجوة الحافة وفقًا للتفاوت المحدد، والتحقق من خيط المدخل، والفحص الكامل للأبعاد

الميزة التنافسية

نبذة عنا واستفسارات العملاء

شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة

نحن شركة تصنيع متخصصة في أنظمة سكاكين الهواء الصناعية، نقدم مجموعة منتجات متكاملة تشمل سكاكين هواء مصنوعة من سبائك الألومنيوم والفولاذ المقاوم للصدأ والبولي فينيل كلوريد (PVC)، بالإضافة إلى المنافيخ ومجموعات التركيب وملحقات النظام. يستخدم مصنعنا معدات تصنيع CNC دقيقة، ويخضع لرقابة صارمة على الجودة، مما يضمن تصنيع كل وحدة من وحدات سكاكين الهواء وفحصها والتحقق من مطابقتها للمواصفات قبل مغادرتها خط الإنتاج، بدءًا من معايرة حجرة الضغط الداخلية وفتحة المخرج، وصولًا إلى دقة خيوط المدخل وتركيب مانع التسرب النهائي.

لدينا خبرة واسعة في دعم عملاء تصنيع المعدات الأصلية (OEM) وتصنيع التصميم الأصلي (ODM) في قطاعات الإلكترونيات والسيارات والأغذية والمشروبات والأدوية والصناعات العامة. سواءً كان المطلوب سكينًا واحدًا بديلًا مباشرًا أو نظام تجفيف متكامل متعدد السكاكين، فإن فريقنا الهندسي يتفاعل مباشرةً مع رسوماتك أو عيناتك أو أوصاف تطبيقاتك لتقديم حل سهل التركيب ويؤدي وظيفته على أكمل وجه.

اطلب عرض سعر مخصص

نحن ندعم تصميمات مخصصة لطول سكين الهواء، وفجوة الهواء، وتدفق الهواء وفقًا لمتطلبات معداتك.

أرسل لنا رسوماتك أو تفاصيل طلبك — سيقوم فريقنا الهندسي بتصميم الحل المناسب لك.
