نقاط البيع الرئيسية للمنتج

• أصغر مقطع عرضي في مجموعة سكاكين الهواء المصنوعة من سبائك الألومنيوم: 30 عرض × 60 ارتفاع مم - مصممة للتركيبات التي لا يمكن أن تتناسب معها سكاكين الهواء ذات الحجم القياسي.

• مداخل ذات قطر صغير للغاية: Φ20 / Φ22 / Φ25 — تتوافق مع خطوط هواء الأجهزة المدمجة ومخارج المنفاخ المصغرة، مما يلغي الحاجة إلى أنابيب إمداد ذات قطر كبير

• فجوة حافة قابلة للتعديل بالكامل من 0.1 إلى 4.0 مم - على الرغم من حجمها الصغير، فإنها توفر نفس نطاق التعديل الواسع الذي توفره الموديلات الأكبر حجمًا، بدءًا من إزالة الرذاذ الدقيق وحتى فصل الستارة الهوائية

• ثلاثة مواضع إدخال: طرفي (كلا الجانبين)، جانبي (خيط M6)، سفلي — مرونة كاملة في التصميم ضمن حزمة فائقة الصغر بعرض 30 مم

• طول قابل للتخصيص من المصنع من 50 إلى 3000 مم مع حشوات سيليكون مقاومة للحرارة العالية (≤250 درجة مئوية) - يتم تصنيع كل وحدة ومعايرتها والتحقق منها داخليًا وفقًا للمواصفات

هيكل المنتج ومبدأ عمله

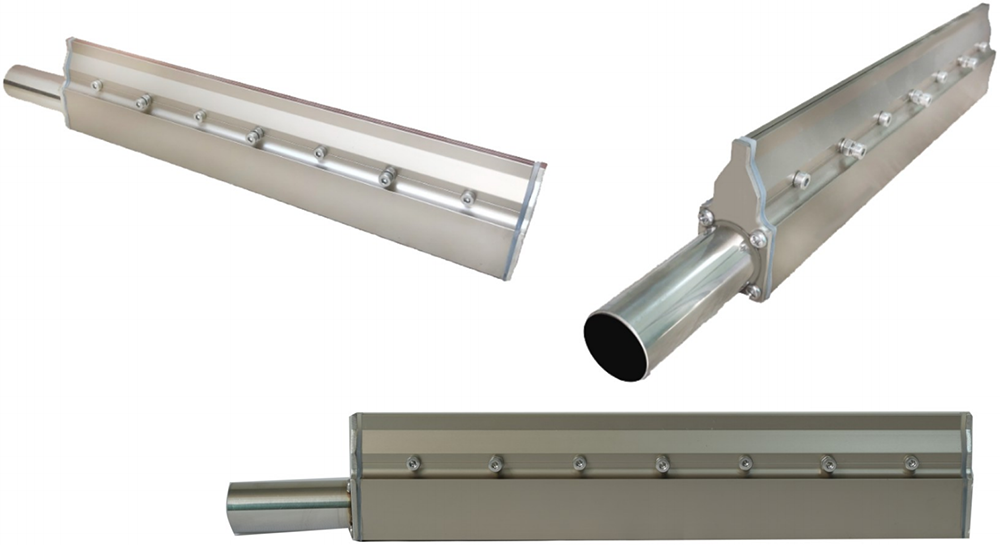

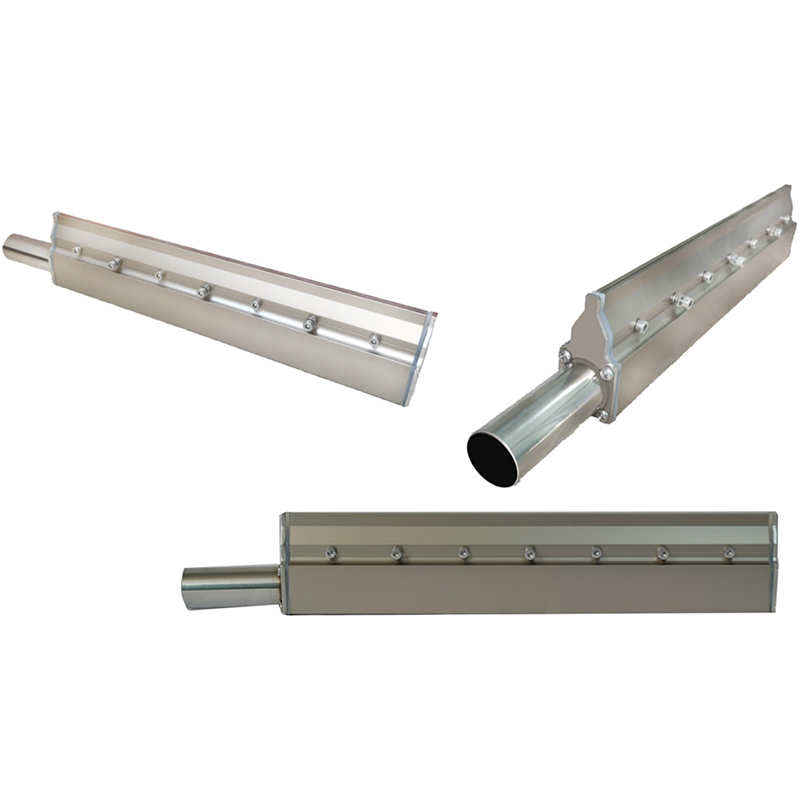

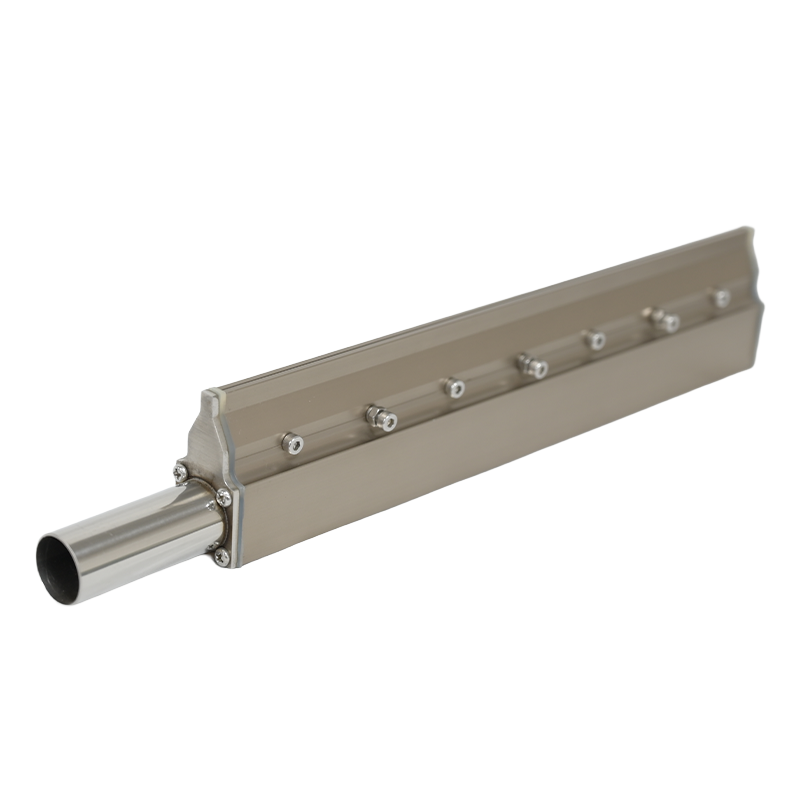

• هيكل من سبائك الألومنيوم فائق الصغر بأبعاد 30 مم عرضًا × 60 مم ارتفاعًا - أصغر هيكل في المجموعة، مصنّع بدقة للحفاظ على هندسة داخلية دقيقة على الرغم من صغر المقطع العرضي

• منافذ إدخال مصغرة (قطر 20 / 22 / 25، خيط جانبي M6) تقبل خطوط هواء الأجهزة ذات القطر الصغير ووصلات منفاخ صغيرة الحجم - لا حاجة إلى أنابيب إمداد ذات قطر كبير

• يضمن الحيز الداخلي المُحسَّن توزيعًا متساويًا للضغط الساكن من المدخل ذي القطر الصغير عبر كامل طول الشفرة حتى 3000 مم

• تعمل القناة الدقيقة المخروطية على تسريع الهواء المضغوط من الحيز العلوي إلى طبقة متماسكة وعالية السرعة من تدفق الهواء الصفائحي عند فتحة المخرج الدقيقة

• فتحة مخرج قابلة للتعديل من 0.1 مم إلى 4.0 مم عبر براغي الحافة - نطاق التعديل الكامل للطرازات الأكبر حجمًا، مصمم في هيكل بعرض 30 مم

• تحافظ حشوات السيليكون المقاومة للحرارة العالية (≤250 درجة مئوية) على إحكام إغلاق الطرفين، مما يحافظ على سرعة تدفق الهواء ثابتة على طول الشفرة

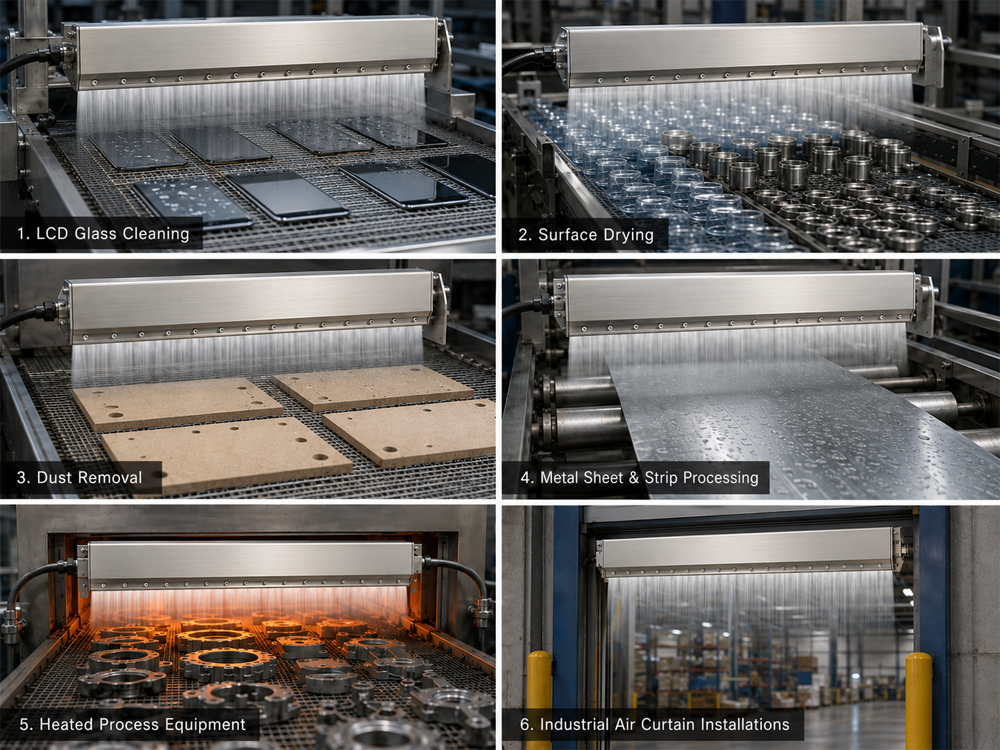

سيناريوهات التطبيق

يُتيح المقطع العرضي المصغر لـ AF، والذي يبلغ 30 × 60 مم، استخدامات سكاكين الهواء في الأماكن التي لا يمكن فيها تركيب أي نموذج قياسي:

• خطوط تنظيف لوحات الدوائر المطبوعة - هيكل فائق النحافة يناسب المساحة بين مكونات لوحة الدوائر المطبوعة وموجهات النقل حيث لا يمكن وضع سكاكين الهواء القياسية

• تجفيف أسطح الأجزاء الصغيرة والمكونات الدقيقة — عرض 30 مم يستهدف مناطق التجفيف الضيقة على الموصلات، والهياكل الصغيرة، والأجهزة الطبية، والتجميعات المصغرة

• إزالة الغبار من الأسطح الضيقة أو الغائرة — توفر فجوة لا تقل عن 0.1 مم تدفق هواء متحكم به إلى الأخاديد والفتحات والميزات الغائرة التي لا يمكن الوصول إليها بالسكاكين الأكبر حجمًا

• دمج هيكل الآلة المدمج — يتم تركيب الهيكل الذي يبلغ عرضه 30 مم وارتفاعه 60 مم داخل فجوات خلوص أقل من 50 مم في حاويات الآلات الموجودة وإطارات الناقلات وتجهيزات الأدوات.

• تصنيع المكونات البصرية وأجهزة الاستشعار - تدفق هواء مصغر لإزالة الجسيمات من العدسات والرقائق وأسطح أجهزة الاستشعار الدقيقة دون خطر التلامس الميكانيكي

• معدات المعالجة الحرارية — تسمح حشوات السيليكون المصنفة حتى ≤250 درجة مئوية بالدمج في أفران التجفيف المدمجة وأنفاق المعالجة الحرارية وخطوط المعالجة الحرارية

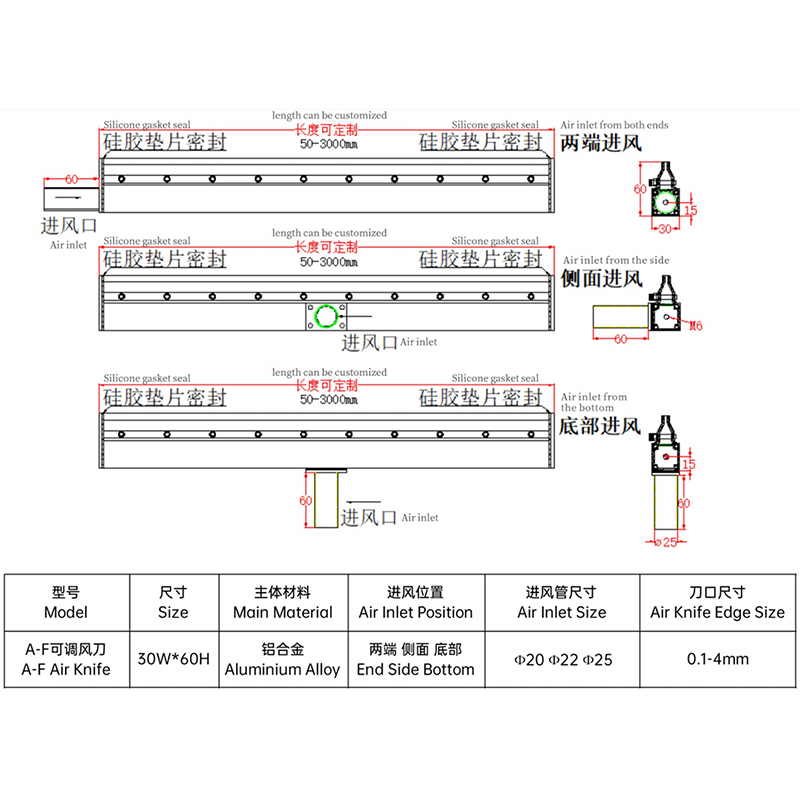

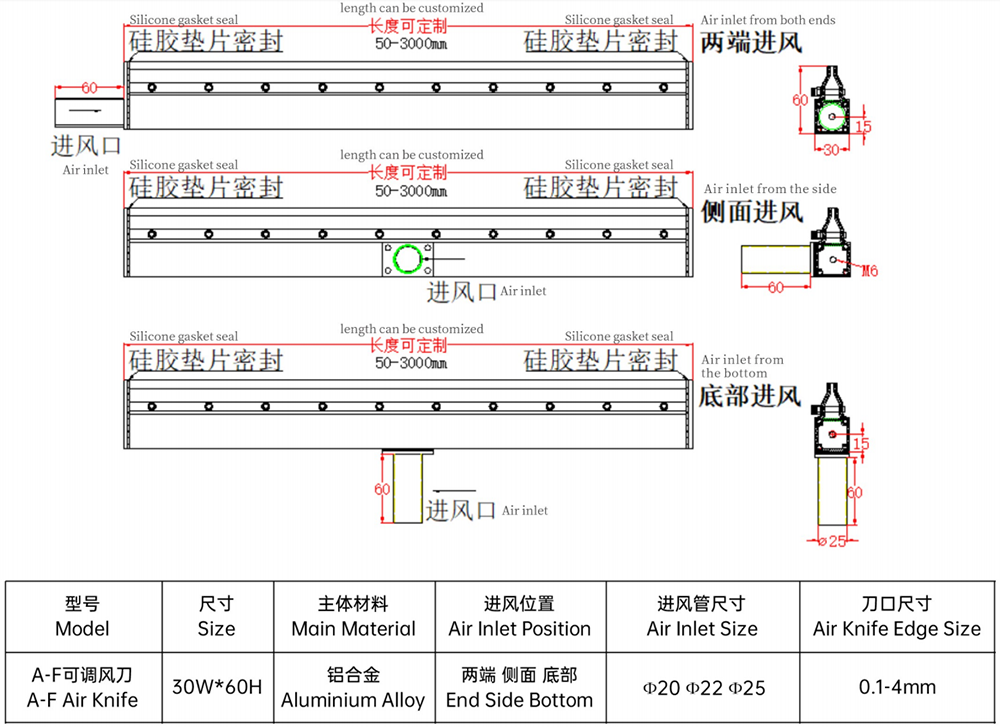

المعايير الفنية

قدرات المصنع · التخصيص · الخدمة

• تصنيع دقيق كامل باستخدام آلات CNC داخل الشركة لقطاعات سبائك الألومنيوم المبثوقة بأبعاد 30×60 مم - بما في ذلك الحيز الداخلي المصغر، ومنافذ الدخول الصغيرة (Φ20/22/25، خيط M6)، وفتحة المخرج، وكلها مصنعة ومفحوصة في الموقع

• أطوال مخصصة من 50 مم إلى 3000 مم تُصنع حسب الطلب في هيكل مصغر بحجم 30×60 مم - مع التحقق الكامل من الأبعاد واختبار الضغط قبل الشحن

• يمكن ضبط موضع المدخل (نهاية / جانب M6 / أسفل)، وقطر الأنبوب (Φ20 / Φ22 / Φ25)، وإعداد فجوة الهواء (0.1–4.0 مم)، وتشطيب السطح وفقًا لمواصفات العميل.

• ندعم التصنيع وفقًا لمواصفات الشركات المصنعة الأصلية (OEM) والتصميم والتصنيع الأصلي (ODM) - نقبل الرسومات الهندسية، وعينات مرجعية مادية، أو أوصافًا تفصيلية لمتطلبات التطبيق

• يتم تركيب حشوات سيليكونية مقاومة للحرارة العالية (≤250 درجة مئوية) بشكل قياسي في كل وحدة - بدون تكلفة إضافية أو مهلة زمنية لتطبيقات العمليات التي تتطلب تسخينًا

• بروتوكول الجودة قبل الشحن: اختبار سلامة الضغط، ومعايرة فجوة الحافة وفقًا للتفاوت المحدد، والتحقق من خيط مدخل M6، والفحص الكامل للأبعاد

الميزة التنافسية

نبذة عنا واستفسارات العملاء

شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة

نحن شركة تصنيع متخصصة في أنظمة سكاكين الهواء الصناعية، نقدم مجموعة منتجات متكاملة تشمل سكاكين الهواء المصنوعة من سبائك الألومنيوم والفولاذ المقاوم للصدأ والبولي فينيل كلوريد (PVC)، بالإضافة إلى المنافيخ ومعدات التركيب وملحقات النظام الكاملة. بدءًا من أكبر طرازاتنا ذات التنسيق العريض وصولًا إلى سلسلة AF المصغرة، يتم تصنيع كل منتج داخليًا باستخدام آلات CNC دقيقة، مع تطبيق ضوابط صارمة للجودة. تخضع كل وحدة لفحص كامل للأبعاد واختبار الضغط ومعايرة فجوة الحافة قبل الشحن، مما يضمن أداءً ثابتًا من أول تركيب.

نقدم الدعم لعملاء تصنيع المعدات الأصلية (OEM) وتصنيع التصميم الأصلي (ODM) في قطاعات الإلكترونيات، والأجهزة الطبية، والسيارات، وتصنيع الأغذية، والأدوية، والصناعات التحويلية العامة. سواءً كان المطلوب سكينًا صغيرًا واحدًا لجهاز تنظيف دقيق أو نظام تجفيف هندسي متكامل لخط إنتاج، فإن فريقنا الهندسي يعمل مباشرةً انطلاقًا من رسوماتكم أو عيناتكم أو مواصفات تطبيقاتكم لتصميم وتقديم الحل الأمثل.

اطلب عرض سعر مخصص

نحن ندعم تصميمات مخصصة لطول سكين الهواء، وفجوة الهواء، وتدفق الهواء وفقًا لمتطلبات معداتك.

أرسل لنا رسوماتك أو تفاصيل طلبك — سيقوم فريقنا الهندسي بتصميم الحل المناسب لك.
