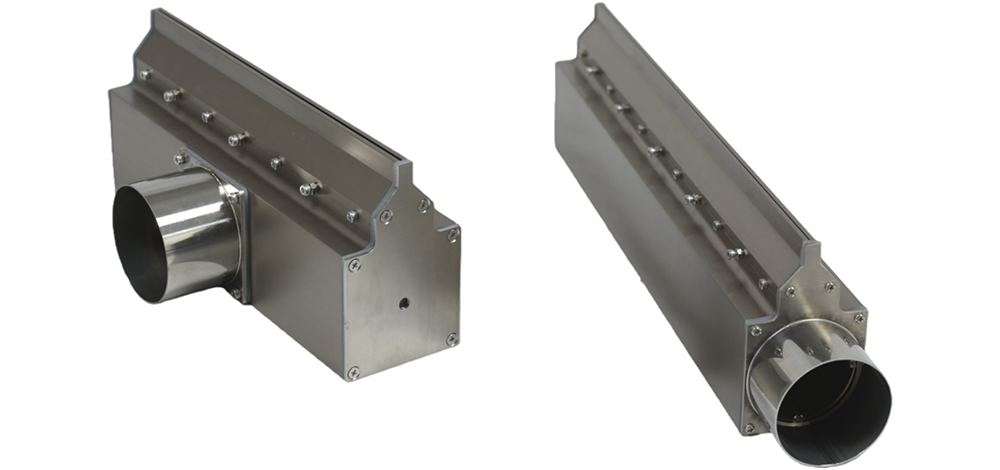

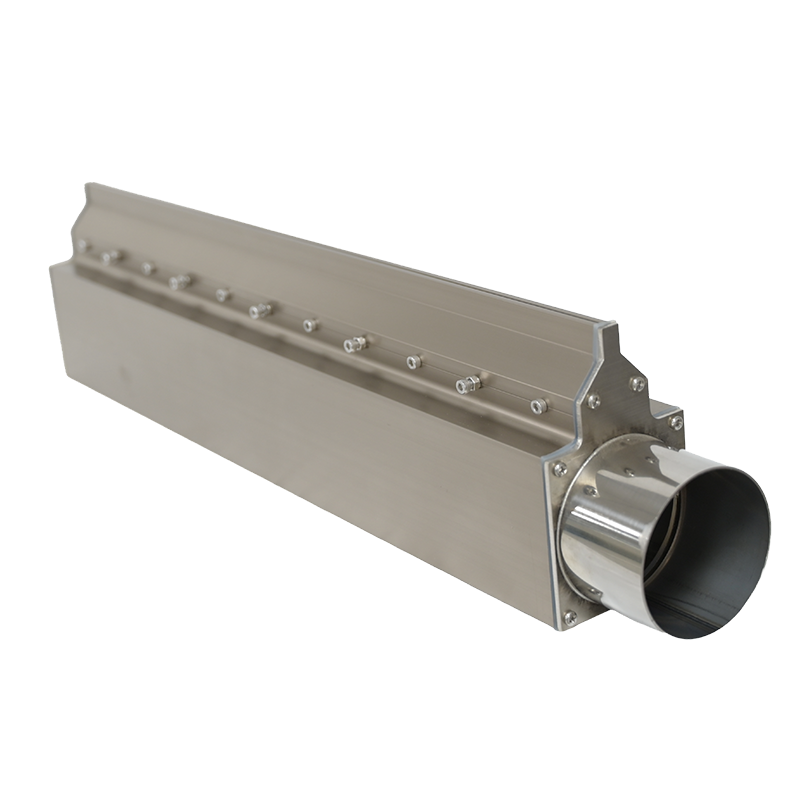

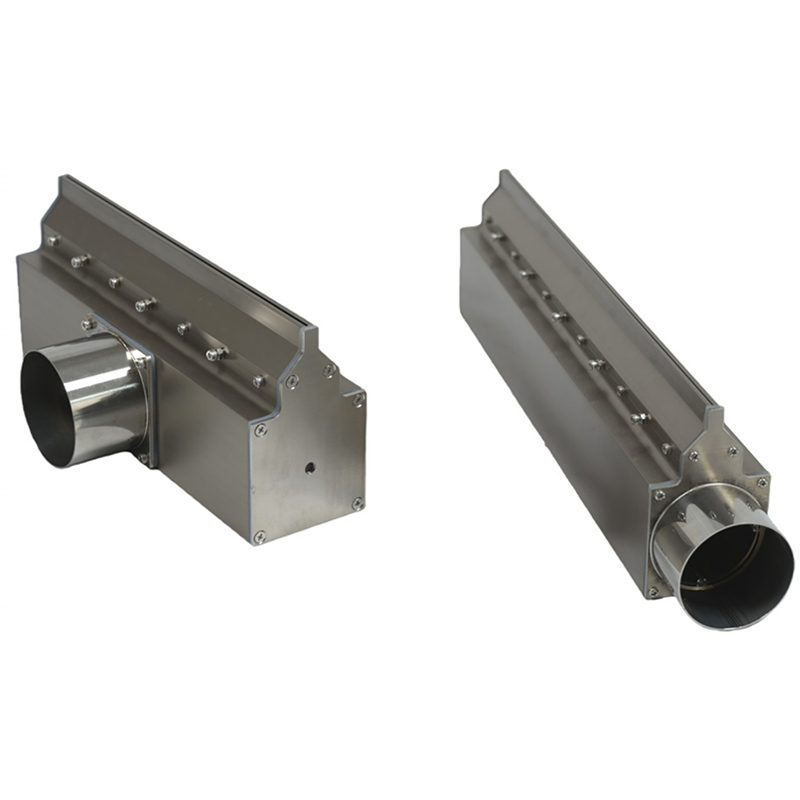

هيكل كبير من سبائك الألومنيوم 80 عرض × 130 ارتفاع ملم - مصمم لحجم هواء أكبر واستقرار ضغط أقوى من نماذج سكاكين الهواء المدمجة.
فتحة هواء قابلة للتعديل على نطاق واسع: من 0.1 إلى 4.0 مم. يمكن ضبط المخرج لإزالة الغبار الناعم، أو التجفيف العادي، أو نفخ الماء بقوة أكبر دون تغيير جسم سكين الهواء.
ثلاثة خيارات لموقع مدخل الهواء: مدخل الهواء من كلا الطرفين، أو من الجانب، أو من الأسفل. وهذا يُسهّل تركيب طراز BG على الآلات العريضة ذات مسارات الأنابيب المختلفة.
مدخل ذو فتحة كبيرة Φ76 - مناسب لأنظمة النفخ عالية الحجم حيث يجب أن توفر سكين الهواء طبقة هواء قوية ومستمرة عبر عرض عمل أوسع.
طول قابل للتخصيص من المصنع يتراوح بين 100 و4000 مم، مزود بحشية سيليكون مقاومة للحرارة العالية (≤250 درجة مئوية)، مع دعم كامل لخدمات تصنيع المعدات الأصلية (OEM) وتصميمها (ODM). يمكن تصنيع كل وحدة وفقًا للرسومات أو العينات أو متطلبات المعدات المكتوبة.
نقاط البيع الرئيسية للمنتج
• هيكل كبير من سبائك الألومنيوم 80 عرض × 130 ارتفاع ملم - مصمم لحجم هواء أكبر واستقرار ضغط أقوى من نماذج سكاكين الهواء المدمجة.
• فجوة هواء قابلة للتعديل على نطاق واسع: من 0.1 إلى 4.0 مم. يمكن ضبط المخرج لإزالة الغبار الناعم، أو التجفيف العادي، أو نفخ الماء بقوة أكبر دون تغيير جسم سكين الهواء.
• ثلاثة خيارات لموضع مدخل الهواء: مدخل الهواء من كلا الطرفين، أو من الجانب، أو من الأسفل. وهذا يساعد طراز BG على التوافق مع الآلات العريضة ذات اتجاهات توجيه الأنابيب المختلفة.
• مدخل ذو فتحة كبيرة Φ76 - مناسب لأنظمة النفخ عالية الحجم حيث يجب أن توفر سكين الهواء طبقة هواء قوية ومستمرة عبر عرض عمل أوسع.
• طول قابل للتخصيص من المصنع يتراوح بين 100 و4000 مم، مع حشية سيليكون مقاومة للحرارة العالية (≤250 درجة مئوية) ودعم كامل من مصنعي المعدات الأصلية/مصممي المعدات الأصلية. يمكن تصنيع كل وحدة وفقًا للرسومات أو العينات أو متطلبات المعدات المكتوبة.
هيكل المنتج ومبدأ عمله
• يُشكّل مقطع الألمنيوم المبثوق بأبعاد 80 عرضًا × 130 ارتفاعًا ملم حجرة داخلية كبيرة. وتخزن هذه الحجرة الأكبر كمية أكبر من الهواء، مما يُساعد على استقرار الإنتاج في خطوط الإنتاج عالية التدفق.

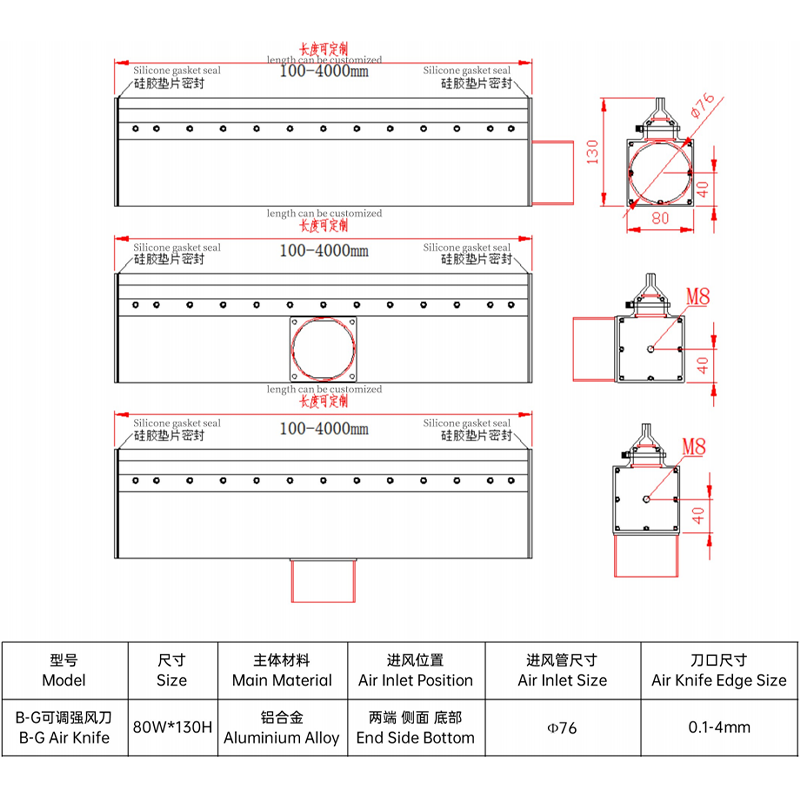

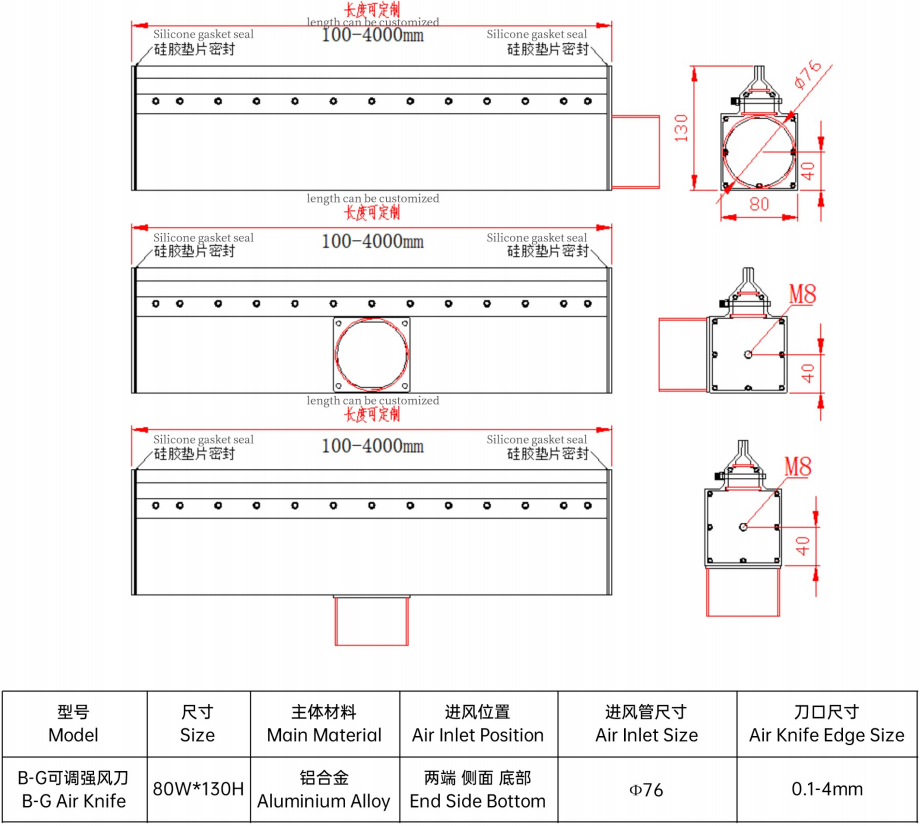

• يمكن للهواء أن يدخل من كلا الطرفين، أو من الجانب، أو من الأسفل. توضح رسومات مدخل الهواء الجانبي والسفلي مواضع التثبيت الملولبة M8 لتركيب مستقر.
• يُدخل مدخل Φ76 تيارًا هوائيًا عالي التدفق إلى الحجرة الداخلية. بالنسبة للأطوال المخصصة من 100 إلى 4000 مم، يساعد هذا المدخل الكبير على تقليل مقاومة تدفق الهواء قبل توزيعه على طول الشفرة.
• تعمل غرفة التوزيع على معادلة إمدادات الهواء، ثم يقوم المسار الداخلي المدبب بتسريع تدفق الهواء إلى طبقة مسطحة عالية السرعة.
• يمكن تعديل حجم حافة المخرج من 0.1 إلى 4.0 مم. ويمكن للمشغلين ضبط شدة تدفق الهواء باستخدام براغي الحافة دون الحاجة إلى تفكيك سكين الهواء بالكامل.
• يتم استخدام حشية السيليكون ذات درجة الحرارة العالية (≤250 درجة مئوية) في مواضع الإغلاق النهائية لتقليل التسرب ودعم التشغيل المستقر في عمليات التجفيف الساخنة أو المستمرة.
سيناريوهات التطبيق
سكين الهواء القوي القابل للتعديل من BG مناسب لخطوط الإنتاج ذات التدفق الواسع أو العالي حيث يلزم مدخل ذو فتحة كبيرة، وغرفة ضغط مستقرة، وفجوة مخرج قابلة للتعديل.
• خطوط إنتاج ذات تنسيق عريض — يدعم تخصيص طول المصنع من 100 إلى 4000 مم ناقلات عريضة وخطوط ألواح وعرض منتجات كبير.
• معالجة الصفائح والشرائح المعدنية — يدعم الهيكل 80W × 130H ومدخل Φ76 تدفق هواء أقوى لإزالة سائل التبريد ونفخ الرقائق وتجفيف السطح.
• معالجة الألواح المسطحة والزجاج - تساعد طبقة الهواء المستقرة على إزالة علامات الماء والغبار والجسيمات الدقيقة قبل الفحص أو الطلاء أو التعبئة والتغليف.
• محطات تجفيف مكونات السيارات — يساعد تدفق الهواء عالي الحجم على تجفيف الأجزاء المختومة والأجزاء المصبوبة والتجميعات بعد الغسيل أو اختبار التسرب.
• أنظمة التجفيف بالناقلات عالية السرعة - تساعد سعة المدخل الكبيرة في الحفاظ على قوة التجفيف عندما تكون سرعة المنتج وحمل الماء مرتفعين.
• معدات المعالجة المسخنة — يدعم مانع التسرب المصنوع من السيليكون عالي الحرارة (≤250 درجة مئوية) الاستخدام بالقرب من أنفاق التجفيف وخطوط الغسيل بمساعدة الحرارة ومحطات نفخ الهواء الدافئ.
المعايير الفنية
جدول المواصفات:
المعلمة | مواصفة |
نموذج | سكين هواء قوي قابل للتعديل من بي جي |
حجم المقطع العرضي | 80 عرض × 130 ارتفاع ملم |
المادة الرئيسية | سبائك الألومنيوم |
موضع مدخل الهواء | الطرف (كلا الجانبين)، الجانب (M8)، الأسفل (M8) |
حجم مدخل الهواء | Φ76 |
سن لولبي مدخل | M8 — يظهر في رسومات المدخل الجانبي والسفلي |
حجم حافة سكين الهواء | 0.1 – 4.0 مم (قابل للتعديل) |
طول قابل للتخصيص | 100 – 4000 مم |
إغلاق الطرف | حشية مانعة للتسرب من السيليكون تتحمل درجات الحرارة العالية (≤250 درجة مئوية) |
تصنيع المعدات الأصلية/تصميم المعدات الأصلية | مدعوم |
قدرات المصنع · التخصيص · الخدمة
• تقوم شركة QXY بتصنيع جسم سكين الهواء المصنوع من سبائك الألومنيوم 80W × 130H مم، ومنفذ الإدخال Φ76، وأجزاء الحافة، وأسطح منع التسرب باستخدام معالجة CNC داخلية للتحكم في دقة الأبعاد.
• يدعم الجهاز أطوال شفرات مخصصة تتراوح من 100 إلى 4000 مم. ويمكن مطابقة سكين الهواء مع عرض الناقل أو عرض المنتج أو مساحة إطار المعدات.
• تشمل خيارات التكوين موضع المدخل، ونطاق فجوة الهواء، وطريقة التركيب، ونوع السطح. ويمكن اختيار تخطيطات المدخل الطرفية والجانبية والسفلية وفقًا لمسار الأنابيب.
• يتم قبول طلبات تصنيع المعدات الأصلية (OEM) وتصنيع التصميم الأصلي (ODM). يمكن للعملاء تقديم الرسومات أو العينات أو صور الآلات أو شروط التطبيق المكتوبة للتأكيد الهندسي.
• يتم تركيب حشية سيليكون عالية الحرارة (≤250 درجة مئوية) كحل قياسي لإحكام الإغلاق النهائي، مما يساعد على تقليل التسرب دون الحاجة إلى ترقية إضافية لإحكام الإغلاق.
• قبل الشحن، يتم فحص كل وحدة مخصصة عن طريق اختبار الضغط، ومعايرة فجوة الحافة، وفحص موضع المدخل، والتأكيد على الأبعاد.
الميزة التنافسية
عنصر المقارنة | سكين هواء قوي قابل للتعديل QXY BG | سكين الهواء القياسي |
ملامح الجسم | حجرة كبيرة الحجم (80 عرض × 130 ارتفاع مم) لزيادة حجم الهواء وضغط ثابت | حجم جسم أصغر مع سعة تخزين هواء أقل |
إمكانية ضبط فجوة الهواء | قابل للتعديل من 0.1 إلى 4 مم ✓ | ثابت، غير قابل للتعديل ✗ |
مواضع المدخل | تخطيطات مداخل الأنابيب الطرفية والجانبية والسفلية لمسارات أنابيب الآلات المختلفة | عادةً ما يكون هناك تصميم مدخل واحد أو اتجاه أنبوب محدود |
مدخل ذو فتحة كبيرة | يدعم مدخل Φ76 تدفق هواء عالي الحجم من المنفاخ إلى الحيز العلوي | قد يؤدي المدخل الأصغر إلى تقييد تدفق الهواء في الخطوط العريضة |
طول مخصص | مصممة حسب الطلب في المصنع بأبعاد من 100 إلى 4000 مم لخطوط النقل والألواح العريضة | أطوال قياسية في الغالب |
استقرار الضغط | تساعد الحجرة الداخلية 130H في الحفاظ على طبقة هواء أقوى على الشفرات الأطول | قد يختلف معدل تدفق الهواء بشكل أكبر في الرحلات الطويلة |
إحكام الغلق في درجات الحرارة العالية | حشية سيليكون ≤250 درجة مئوية ✓ | ختم مطاطي قياسي ✗ |
التخصيص | يمكن تحديد الطول، والمسافة، وموضع المدخل، وقطر المدخل، ونوعية السطح. | تغييرات محدودة في التكوين |
نبذة عنا واستفسارات العملاء
شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة
نحن شركة تصنيع متخصصة في معدات سكاكين الهواء الصناعية ، بما في ذلك سكاكين الهواء المصنوعة من سبائك الألومنيوم والفولاذ المقاوم للصدأ والبولي فينيل كلوريد (PVC). تشمل منتجاتنا أيضًا المنافيخ ومعدات التركيب وملحقات الأنظمة. من خلال التصنيع الدقيق باستخدام الحاسوب (CNC)، ومراقبة الجودة أثناء عملية الإنتاج، والتحقق من الشحنات، ننتج سكاكين هواء مصممة خصيصًا لتناسب ظروف تركيب الآلات الحقيقية.
تشمل خدماتنا في مجال تصنيع المعدات الأصلية (OEM) وتصميمها (ODM) تطبيقات في الإلكترونيات، والسيارات، والأغذية والمشروبات، والأدوية، والتصنيع العام. يمكن للعملاء تزويدنا بالرسومات، والعينات، وصور المعدات، أو وصف التطبيقات. يقوم فريقنا الهندسي بفحص متطلبات تدفق الهواء، ومساحة التركيب، واتجاه الأنابيب، ثم يُعدّ حلاً يتكامل مع خط الإنتاج ويؤدي وظيفته على النحو المطلوب.
اطلب عرض سعر مخصص
نحن ندعم تصميمات مخصصة لطول سكين الهواء، وفجوة الهواء، وتدفق الهواء وفقًا لمتطلبات معداتك.
للحصول على عرض أسعار لسكين الهواء القوي القابل للتعديل من BG ، يرجى تقديم طول سكين الهواء المطلوب، وموضع المدخل، وحجم أنبوب المدخل، وموضع التركيب، وعملية التطبيق، ومتطلبات المواد أو تشطيب السطح، وفجوة الهواء المستهدفة، وطلب النموذج أو المواصفات، والكمية، وأي رسومات للمعدات قد تؤثر على الاختيار أو التسعير.
أرسل لنا رسوماتك أو تفاصيل طلبك — سيقوم فريقنا الهندسي بتصميم الحل المناسب لك.
