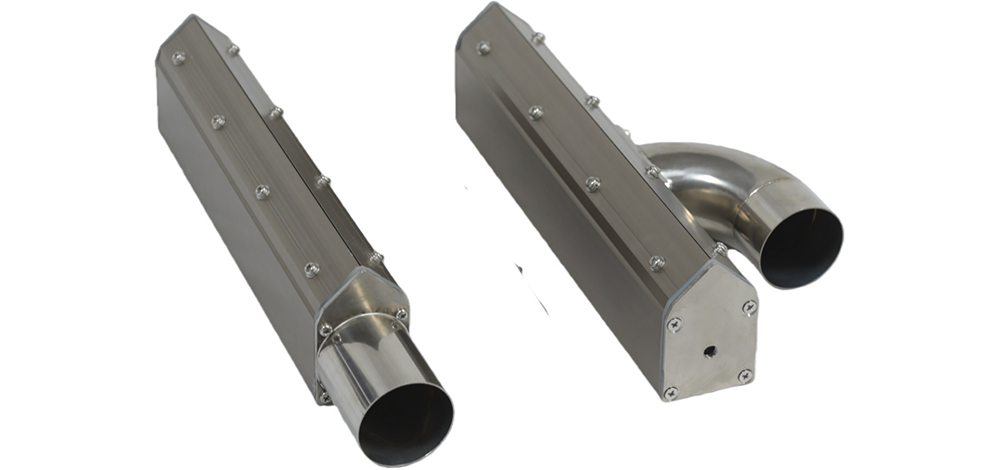

هيكل من سبائك الألومنيوم منخفض الارتفاع 50 عرض × 77 ارتفاع ملم - مصمم للمعدات التي يكون فيها الخلوص الرأسي محدودًا ولكن لا تزال هناك حاجة إلى صفيحة هواء قوية قابلة للتعديل.
فجوة هواء قابلة للتعديل: من 0.2 إلى 4.0 مم. يمكن ضبط مخرج الهواء من تنظيف سطحي مُتحكم به إلى تجفيف أقوى ونفخ الهواء دون الحاجة إلى استبدال الهيكل.
ثلاثة خيارات لموضع مدخل الهواء: مدخل هواء من كلا الطرفين، أو من الجانب، أو من الأسفل. وهذا يساعد طراز BH على التوافق مع الإطارات الصغيرة ذات اتجاهات الأنابيب المختلفة.
خيارات المدخل Φ38 / Φ45 / Φ51 - مناسبة لأنظمة تدفق الهواء المدمجة والمتوسطة حيث يجب أن يتناسب حجم الأنبوب مع تصميم الآلة.
طول قابل للتخصيص من المصنع يتراوح بين 50 و4000 مم، مزود بحشية سيليكون مقاومة للحرارة العالية (≤250 درجة مئوية)، مع دعم كامل لخدمات تصنيع المعدات الأصلية (OEM) وتصميمها (ODM). يمكن تصنيع كل وحدة وفقًا للرسومات أو العينات أو متطلبات المعدات المكتوبة.
نقاط البيع الرئيسية للمنتج
• هيكل من سبائك الألومنيوم منخفض الارتفاع 50 عرض × 77 ارتفاع مم - مصمم للمعدات التي يكون فيها الخلوص الرأسي محدودًا ولكن لا تزال هناك حاجة إلى صفيحة هواء قوية قابلة للتعديل.
• فجوة هواء قابلة للتعديل: من 0.2 إلى 4.0 مم. يمكن ضبط مخرج الهواء من تنظيف سطحي مُتحكم به إلى تجفيف أقوى ونفخ الهواء دون الحاجة إلى استبدال الهيكل.
• ثلاثة خيارات لموضع مدخل الهواء: مدخل هواء من كلا الطرفين، أو من الجانب، أو من الأسفل. وهذا يساعد طراز BH على التوافق مع الإطارات الصغيرة ذات اتجاهات الأنابيب المختلفة.
• خيارات مدخل Φ38 / Φ45 / Φ51 - مناسبة لأنظمة تدفق الهواء المدمجة والمتوسطة حيث يجب أن يتناسب حجم الأنبوب مع تصميم الآلة.
• طول قابل للتخصيص من المصنع يتراوح بين 50 و4000 مم، مع حشية سيليكون مقاومة للحرارة العالية (≤250 درجة مئوية) ودعم كامل من مصنعي المعدات الأصلية/مصممي المعدات الأصلية. يمكن تصنيع كل وحدة وفقًا للرسومات أو العينات أو متطلبات المعدات المكتوبة.
هيكل المنتج ومبدأ عمله
• يحافظ مقطع الألمنيوم المبثوق 50W × 77H مم على انخفاض ارتفاع الجسم مع الحفاظ على حجرة داخلية لتوزيع تدفق الهواء عبر طول الشفرة.

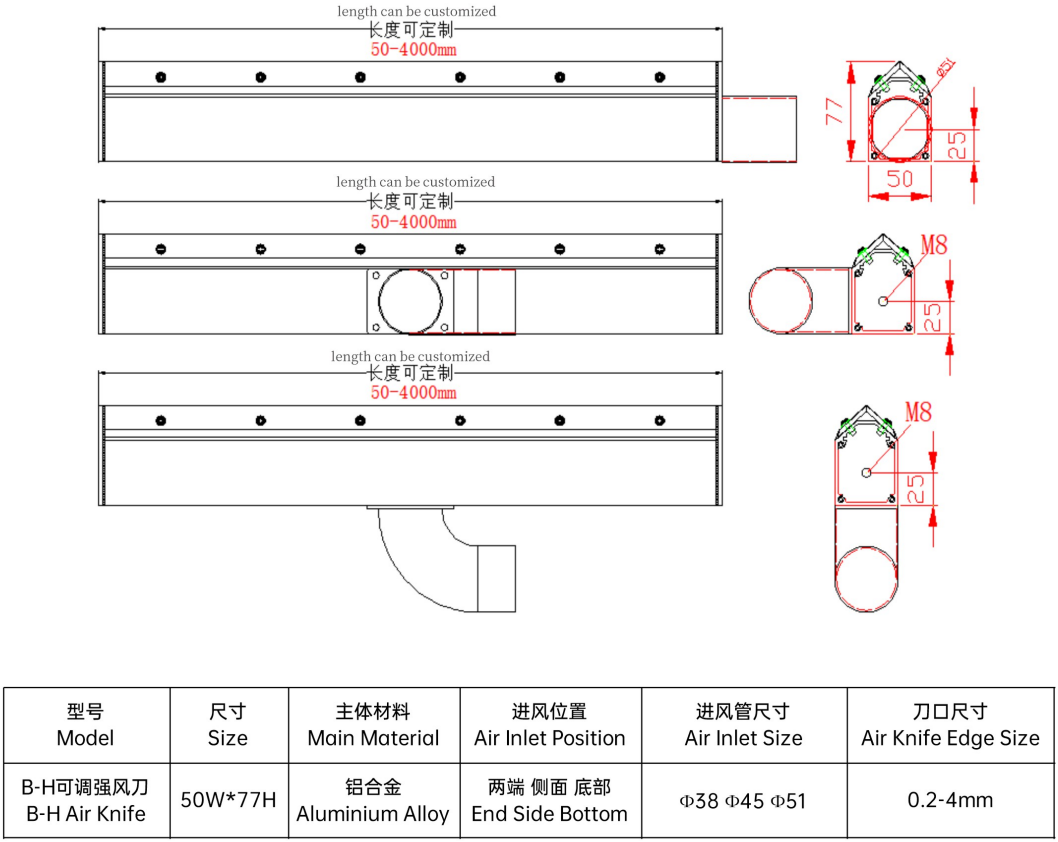

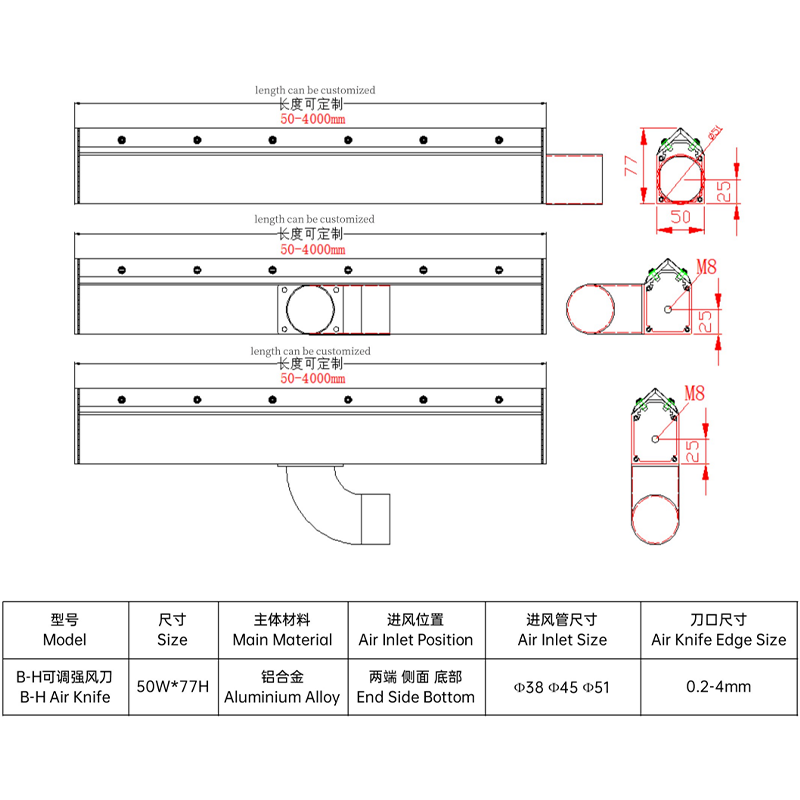

• يمكن للهواء أن يدخل من كلا الطرفين، أو من الجانب، أو من الأسفل. توضح رسومات مدخل الهواء الجانبي والسفلي مواضع التثبيت الملولبة M8 لضمان التثبيت الآمن.
تتيح خيارات مداخل الهواء بقطر Φ38 / Φ45 / Φ51 إمكانية تزويد الهواء بما يتناسب مع أنظمة الأنابيب الصغيرة أو المتوسطة. أما بالنسبة للأطوال المخصصة من 50 إلى 4000 مم، فيقوم صندوق التوزيع بتوزيع الهواء قبل وصوله إلى المخرج.
• يقوم المسار الداخلي بتوجيه الهواء من الحيز العلوي إلى فتحة المخرج، مما يؤدي إلى تسريعه إلى طبقة هواء مسطحة وصفائحية للتجفيف والتنظيف بدون تلامس.
• يمكن تعديل حجم حافة المخرج من 0.2 إلى 4.0 مم. ويمكن للمشغلين ضبط شدة تدفق الهواء باستخدام براغي الحافة دون الحاجة إلى تفكيك سكين الهواء بالكامل.
• يتم استخدام حشية السيليكون ذات درجة الحرارة العالية (≤250 درجة مئوية) في مواضع الإغلاق النهائية لتقليل التسرب ودعم التشغيل المستقر في عمليات التجفيف الساخنة أو المستمرة.

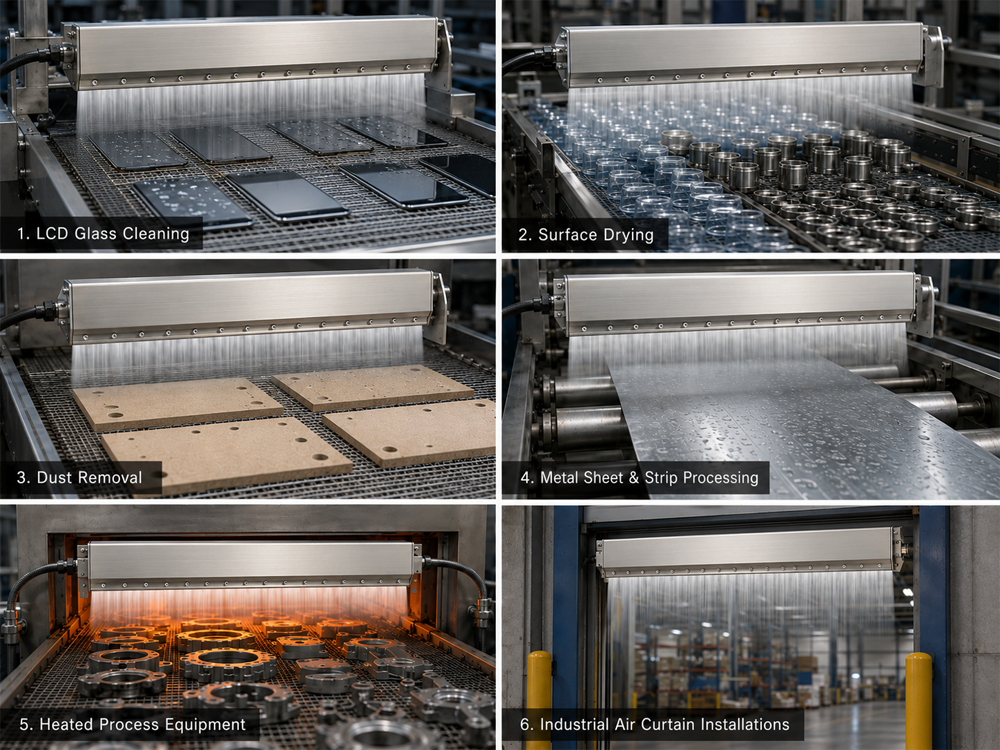

سيناريوهات التطبيق
سكين الهواء القوي القابل للتعديل من BH مناسب للآلات التي تحتاج إلى هيكل صغير الحجم، وتوجيه مرن للأنابيب، وتحكم قابل للتعديل في تدفق الهواء في مساحة تركيب محدودة.
• خطوط تجفيف ناقلة مدمجة — هيكل 50×77H يناسب أسفل الحواجز والسكك الحديدية وإطارات الآلات ذات الارتفاع المحدود.
• خطوط تنظيف لوحات الدوائر المطبوعة - فجوة حافة قابلة للتعديل من 0.2 إلى 4.0 مم تساعد في التحكم في تأثير الهواء لإزالة الرطوبة ونفخ الجسيمات.
• محطات وضع الملصقات والترميز — يمكن تركيب هيكل منخفض الارتفاع بالقرب من تدفق المنتج للتجفيف الموضعي قبل الطباعة أو وضع العلامات أو وضع الملصقات.
• خطوط تعبئة الأغذية والمشروبات - تدعم خيارات المدخل المدمجة تجفيف الزجاجات والأغطية والأكياس وأسطح العبوات في الأماكن الضيقة.
• أنظمة المصفوفة متعددة السكاكين — يسمح الحجم الأصغر للجسم بترتيب العديد من السكاكين الهوائية حول المنتجات أو السيور الناقلة.
• معدات المعالجة المسخنة — يدعم مانع التسرب المصنوع من السيليكون عالي الحرارة (≤250 درجة مئوية) الاستخدام بالقرب من أنفاق التجفيف وخطوط الغسيل بمساعدة الحرارة ومحطات نفخ الهواء الدافئ.
المعايير الفنية
جدول المواصفات:
المعلمة | مواصفة |
نموذج | سكين هواء قوي قابل للتعديل من BH |
حجم المقطع العرضي | 50 عرض × 77 ارتفاع ملم |
المادة الرئيسية | سبائك الألومنيوم |
موضع مدخل الهواء | الطرف (كلا الجانبين)، الجانب (M8)، الأسفل (M8) |
حجم مدخل الهواء | Φ38 / Φ45 / Φ51 |
سن لولبي مدخل | M8 — يظهر في رسومات المدخل الجانبي والسفلي |
حجم حافة سكين الهواء | 0.2 – 4.0 مم (قابل للتعديل) |
طول قابل للتخصيص | 50 – 4000 مم |
إغلاق الطرف | حشية مانعة للتسرب من السيليكون تتحمل درجات الحرارة العالية (≤250 درجة مئوية) |
تصنيع المعدات الأصلية/تصميم المعدات الأصلية | مدعوم |
قدرات المصنع · التخصيص · الخدمة
• تقوم شركة QXY بمعالجة جسم سكين الهواء المصنوع من سبائك الألومنيوم 50W × 77H مم، ومنافذ الإدخال، وأجزاء الحافة، وأسطح منع التسرب باستخدام التصنيع باستخدام الحاسب الآلي الداخلي للحصول على دقة أبعاد مضبوطة.
• يدعم الجهاز أطوال شفرات مخصصة تتراوح من 50 إلى 4000 مم. ويمكن ضبط سكين الهواء ليتناسب مع عرض الناقل أو عرض المنتج أو مساحة إطار المعدات.
• تشمل خيارات التكوين موضع المدخل، وقطر أنبوب المدخل، ونطاق فجوة الهواء، وطريقة التركيب، ونوع السطح. ويمكن اختيار تخطيطات المدخل الطرفية والجانبية والسفلية وفقًا لمسار الأنابيب.
• يتم قبول طلبات تصنيع المعدات الأصلية (OEM) وتصنيع التصميم الأصلي (ODM). يمكن للعملاء تقديم الرسومات أو العينات أو صور الآلات أو شروط التطبيق المكتوبة للتأكيد الهندسي.
• يتم تركيب حشية سيليكون عالية الحرارة (≤250 درجة مئوية) كحل قياسي لإحكام الإغلاق النهائي، مما يساعد على تقليل التسرب دون الحاجة إلى ترقية إضافية لإحكام الإغلاق.
• قبل الشحن، يتم فحص كل وحدة مخصصة عن طريق اختبار الضغط، ومعايرة فجوة الحافة، وفحص موضع المدخل، والتأكيد على الأبعاد.
الميزة التنافسية
عنصر المقارنة | سكين هواء قوي قابل للتعديل QXY BH | سكين الهواء القياسي |
جسم قصير | هيكل صغير الحجم (50 عرض × 77 ارتفاع مم) مناسب للتركيب في المساحات الرأسية المحدودة | قد يتداخل الجسم الأطول مع هياكل الآلات |
إمكانية ضبط فجوة الهواء | قابل للتعديل من 0.2 إلى 4 مم ✓ | ثابت، غير قابل للتعديل ✗ |
مواضع المدخل | تصميمات مداخل طرفية وجانبية وسفلية لتوجيه الأنابيب بمرونة | عادةً ما يكون هناك تصميم مدخل واحد أو اتجاه أنبوب محدود |
خيارات أنابيب المدخل | Φ38 / Φ45 / Φ51 لأنظمة تدفق الهواء المدمجة إلى المتوسطة | خيارات أقل لقطر المدخل |
طول مخصص | مصممة حسب الطلب في المصنع بعرض يتراوح من 50 إلى 4000 مم لعرض ناقل ضيق أو واسع | أطوال قياسية في الغالب |
تركيب مناسب | يساعد التصميم المنخفض بارتفاع 77H على التناسب مع الأغطية والقضبان والإطارات المدمجة | غالباً ما يتطلب الأمر مزيداً من الموافقات |
إحكام الغلق في درجات الحرارة العالية | حشية سيليكون ≤250 درجة مئوية ✓ | ختم مطاطي قياسي ✗ |
التخصيص | يمكن تحديد الطول، والمسافة، وموضع المدخل، وقطر المدخل، ونوعية السطح. | تغييرات محدودة في التكوين |
نبذة عنا واستفسارات العملاء
شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة
نحن شركة متخصصة في تصنيع معدات سكاكين الهواء الصناعية ، بما في ذلك سكاكين الهواء المصنوعة من سبائك الألومنيوم والفولاذ المقاوم للصدأ والبولي فينيل كلوريد (PVC). تشمل منتجاتنا أيضًا المنافيخ ومعدات التركيب وملحقات الأنظمة. بفضل التصنيع الدقيق باستخدام الحاسوب (CNC)، ومراقبة الجودة أثناء عملية التصنيع، والتحقق من الشحنات، نساعد عملاءنا على الحصول على منتجات تتناسب مع تصميم معداتهم.
ندعم مشاريع تصنيع المعدات الأصلية (OEM) وتصنيع التصميم الأصلي (ODM) لعملاء في قطاعات الإلكترونيات والسيارات والأغذية والمشروبات والأدوية والتصنيع العام. يمكن للعملاء إرسال الرسومات أو العينات أو أوصاف التطبيقات أو صور المعدات. يقوم فريقنا الهندسي بمراجعة مساحة التركيب ومصدر الهواء وهدف التجفيف، ثم يقدم حلاً متكاملاً وفعالاً حسب المتطلبات.
اطلب عرض سعر مخصص
نحن ندعم تصميمات مخصصة لطول سكين الهواء، وفجوة الهواء، وتدفق الهواء وفقًا لمتطلبات معداتك.
أرسل لنا رسوماتك أو تفاصيل طلبك — سيقوم فريقنا الهندسي بتصميم الحل المناسب لك.
