في صناعة شاشات الكريستال السائل (LCD) وشاشات العرض المسطحة (FPD)، لا تُعدّ نظافة السطح مجرد هدف للجودة، بل هي شرط أساسي للإنتاج. فجزيء غبار واحد، أو قطرة متبقية من محلول التنظيف، أو شحنة كهروستاتيكية غير مُتحكَّم بها على ركيزة زجاجية، كفيلة بنشر العيوب عبر مراحل الطباعة الضوئية، وطلاء طبقة التوجيه، وتجميع الخلايا، مما يؤدي إلى ظهور وحدات بكسل ميتة، أو إضاءة غير متساوية، أو حتى عطل كامل في اللوحة.

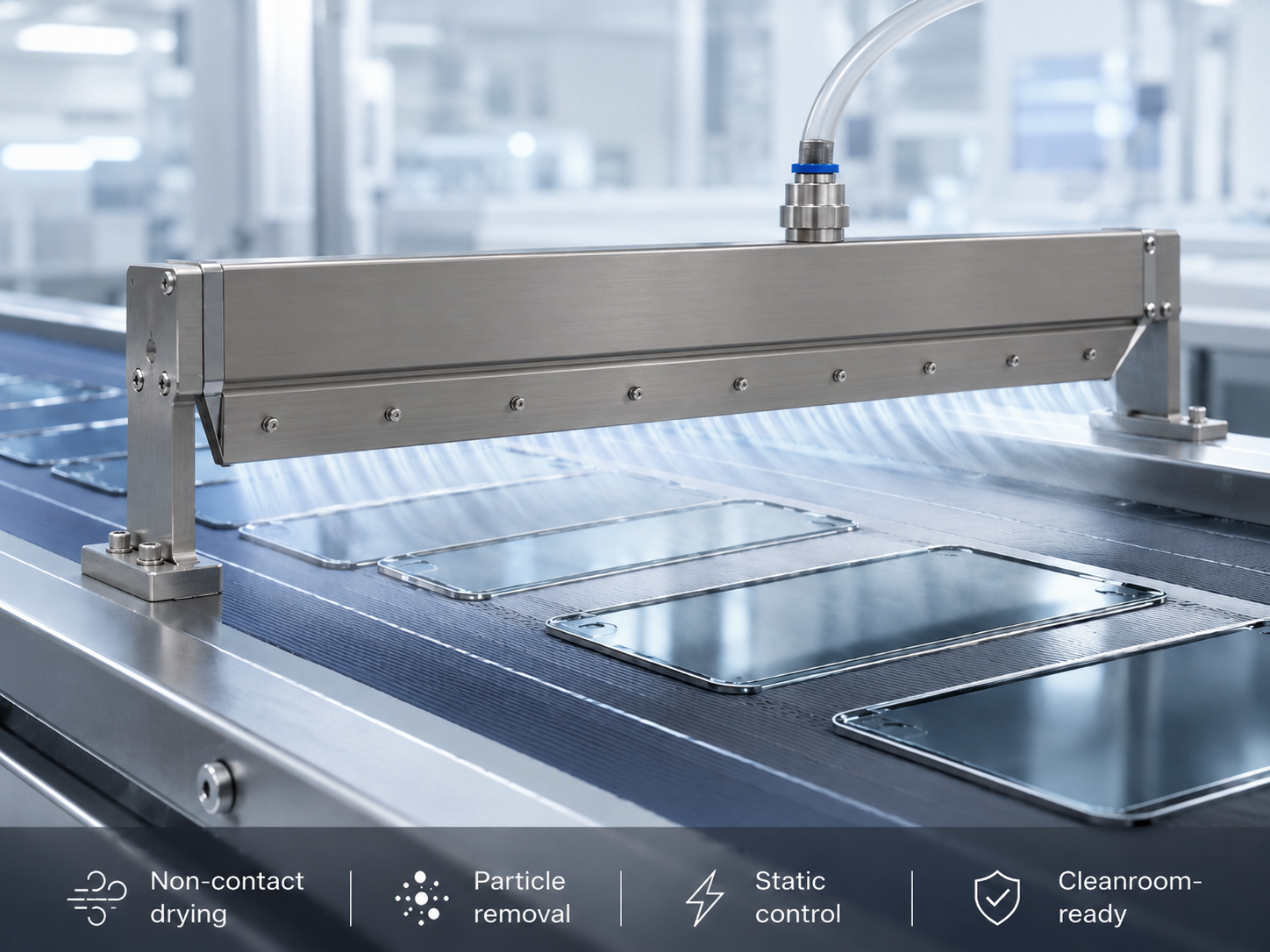

تُعدّ مراحل تنظيف وتجفيف ركائز زجاج شاشات الكريستال السائل من بين أكثر المراحل تعقيدًا من الناحية التقنية في خط الإنتاج. وقد أصبحت أنظمة السكاكين الهوائية تقنية بالغة الأهمية في نقاط متعددة من هذه العملية، إذ توفر الدقة والنظافة والأداء غير التلامسي الذي تتطلبه صناعة شاشات الكريستال السائل.
يشرح هذا الدليل أين ولماذا يتم استخدام السكاكين الهوائية في خطوط تنظيف شاشات الكريستال السائل، وما هي خصائص الأداء الأكثر أهمية في هذا التطبيق، وكيفية تحديد نظام السكاكين الهوائية المناسب لبيئات إنتاج شاشات العرض المسطحة.
تستخدم شاشات LCD الزجاج. يشكل الزجاج القاعدة. ويُغطى الزجاج بطبقة من أكسيد الإنديوم والقصدير (ITO) الموصلة للكهرباء. يمر الزجاج بعدة مراحل، تشمل الطلاء والحفر والطباعة، بالإضافة إلى التجميع والتغليف.
يجب أن يكون الزجاج نظيفًا تمامًا في كل خطوة. يجب ألا يحتوي الزجاج على ماء. يجب ألا يحتوي الزجاج على زيت. يجب ألا يحتوي الزجاج على غبار. يجب ألا يكون الزجاج مشحونًا بالكهرباء الساكنة.
إذا كان الزجاج رطباً قبل الطلاء، فلن تلتصق الأجزاء، مما يُسبب عيوباً مثل طفوّ طبقة الطلاء والتشويش. وإذا كان الزجاج مُغبراً قبل التجميع، فستكون الفجوات في شاشة LCD غير صحيحة، مما يُشوّه مظهر الشاشة. لذا، تتطلب كل خطوة زجاجاً نظيفاً لإتمام العمل بنجاح.
نظراً لأن لوحات LCD يتم إنتاجها في بيئات غرف نظيفة، فإن أي طريقة تجفيف أو نفخ مستخدمة في العملية يجب أن تكون متوافقة مع معايير التحكم في التلوث في الغرف النظيفة - أي عدم إدخال أي جزيئات أو بقايا كيميائية أو تدفق هواء غير متحكم فيه قد يزعج بيئة الغرفة النظيفة الصفائحية التي يتم ترشيحها بواسطة مرشحات HEPA.
يتضمن خط تنظيف الركائز الزجاجية لشاشات الكريستال السائل النموذجية المراحل التالية، مع دمج أنظمة السكاكين الهوائية في نقاط حرجة متعددة:
المرحلة الأولى: فك تغليف الركيزة الأولية والفحص المبدئي
وظيفة السكين الهوائي: إزالة الجزيئات من أسطح الركائز قبل الفحص
تُفكّ ركائز زجاج أكسيد الإنديوم والقصدير (ITO) من عبواتها وتُفحص بحثًا عن عيوب سطحية قبل دخولها عملية الإنتاج. في هذه المرحلة، تُستخدم تقنية النفخ بالهواء المضغوط لإزالة الجزيئات العالقة، بما في ذلك غبار الزجاج الناتج أثناء القطع والمناولة، من كلا سطحي الركيزة. يُقلل هذا التنظيف الأولي من كمية الجزيئات التي تدخل مراحل التنظيف الرطب اللاحقة، ويحمي العدسات الحساسة المستخدمة في الفحص من التلوث.
المرحلة الثانية: التنظيف الكيميائي الرطب والشطف بالماء منزوع الأيونات
وظيفة السكين الهوائي: غير قابلة للتطبيق خلال المراحل الرطبة - يتم استخدام السكين الهوائي عند الانتقال من مرحلة الرطوبة إلى مرحلة الجفاف
تُنظف الركائز باستخدام أحواض الموجات فوق الصوتية، ومحاليل الغسيل الكيميائية (الماء منزوع الأيونات، والمحاليل القلوية، والمذيبات العضوية حسب الحاجة)، والشطف الجيد بالماء منزوع الأيونات. تزيل مراحل التنظيف الرطب البقايا العضوية والزيوت والملوثات الأيونية من سطح أكسيد القصدير والإنديوم (ITO). لا تعمل سكاكين الهواء أثناء مراحل الغمر أو الغسيل بالرش، ولكنها توضع مباشرة عند مخرج قسم الشطف النهائي.
المرحلة الثالثة: التجفيف بالهواء المضغوط بعد الشطف
وظيفة سكين الهواء: التجفيف الأولي - الإزالة الكاملة للماء منزوع الأيونات من أسطح زجاج ITO
يُعدّ هذا التطبيق الأكثر أهميةً لتقنية السكين الهوائي في خط تنظيف شاشات الكريستال السائل. فعند خروج الركيزة الزجاجية من دورة الشطف النهائية بالماء منزوع الأيونات، تحمل معها طبقة رقيقة من الماء على سطح طلاء أكسيد الإنديوم والقصدير (ITO) والجانب السفلي للزجاج. وإذا لم تُزل هذه الرطوبة تمامًا قبل دخول الركيزة مرحلة طلاء المقاوم الضوئي أو طباعة عامل التوجيه، فإنها تُسبب عيوبًا في الطلاء تنتشر عبر عمليات لاحقة متعددة. تُوفر السكاكين الهوائية المُثبتة أعلى وأسفل الناقل تدفقًا هوائيًا صفائحيًا عالي السرعة عبر كامل عرض الركيزة، مما يُزيل طبقة الماء من كلا سطحي الزجاج في تمريرة واحدة. عادةً ما تُضبط زاوية الاصطدام بين 15° و45° من مستوى الركيزة في اتجاه حركة الناقل، مما يسمح لتيار الهواء بقص طبقة الماء نحو الحافة الخلفية للزجاج بدلًا من دفعها للخلف عبر السطح. بالنسبة للركائز الزجاجية كبيرة الحجم (الجيل السادس وما فوق، المستخدمة في إنتاج لوحات التلفزيون)، يُمكن ترتيب عدة سكاكين هوائية بالتتابع لضمان التجفيف الكامل على طول الركيزة بالكامل. يعد توحيد تدفق الهواء بدقة عبر طول الفتحة أمرًا ضروريًا في هذه المرحلة: أي اختلاف ينتج عنه خطوط جافة وخطوط رطبة على الركيزة، والتي تظهر على شكل عدم تجانس في سمك الطلاء في خطوة مقاومة الضوء اللاحقة.
المرحلة الرابعة: إزالة الشحنات الساكنة مع التجفيف بسكين الهواء
وظيفة سكين الهواء: سكين هواء مؤين - تجفيف متزامن ومعادلة الشحنة الكهروستاتيكية
يُعدّ الزجاج والزجاج المطلي بأكسيد الإنديوم والقصدير (ITO) من المواد العازلة كهربائيًا، والتي تتراكم عليها الشحنات الكهروستاتيكية بسهولة أثناء المناولة والنقل، وأثناء عمل فرش التنظيف. في بيئات غرف التنظيف، تجذب أسطح الزجاج المشحونة كهروستاتيكيًا جزيئات دقيقة محمولة جوًا، والتي لولا ذلك لبقيت عالقة في تدفق الهواء الصفائحي المُرشّح بواسطة مرشحات HEPA، وهي جزيئات يصعب إزالتها بمجرد التصاقها بسطح الركيزة كهروستاتيكيًا. تعمل قضبان التأيين المدمجة مع تيار تفريغ سكين الهواء على معادلة الشحنة الكهروستاتيكية على سطح الزجاج بالتزامن مع عملية التجفيف. يُوصل تيار الهواء المؤين أيونات موجبة وسالبة إلى سطح الركيزة، مُعادلًا الشحنة المتراكمة قبل دخول الزجاج إلى العمليات اللاحقة الحساسة للجزيئات. هذه الوظيفة المُدمجة للتجفيف وإزالة الشحنات الكهروستاتيكية تجعل سكاكين الهواء المؤينة عنصرًا أساسيًا في خطوط تنظيف شاشات الكريستال السائل عالية الإنتاجية.
المرحلة الخامسة: عملية النفخ بين المراحل قبل مراحل الطلاء والطباعة
وظيفة سكين الهواء: إزالة الجسيمات وتحضير السطح قبل عمليات مقاومة الضوء، والبولي إيميد، والفاصل
قبل كل مرحلة من مراحل الطلاء أو الطباعة - تطبيق طبقة مقاومة الضوء، وطباعة طبقة توجيه البوليميد (PI)، ورش المادة الفاصلة - تُجرى عملية تنظيف نهائية للركيزة باستخدام سكين هوائي لإزالة أي جزيئات قد تكون استقرت على سطحها أثناء النقل بين محطات المعالجة. عادةً ما تكون خطوات التنظيف هذه بين مراحل المعالجة أقصر مدةً من مرحلة التجفيف بعد الشطف، ولكنها لا تقل أهميةً عن مرحلة التجفيف النهائية من حيث الإنتاجية: إذ يمكن لجزيء واحد بحجم 1 ميكرومتر على سطح الركيزة في مرحلة طبقة مقاومة الضوء أن يُحدث عيبًا في النمط يؤدي إلى فشل اللوحة في الفحص النهائي لخط الإنتاج.
تفرض صناعة شاشات الكريستال السائل متطلبات أداء أكثر صرامة على أنظمة الشفرات الهوائية مقارنةً بمعظم التطبيقات الصناعية العامة. وتُعدّ الخصائص التالية أساسية:

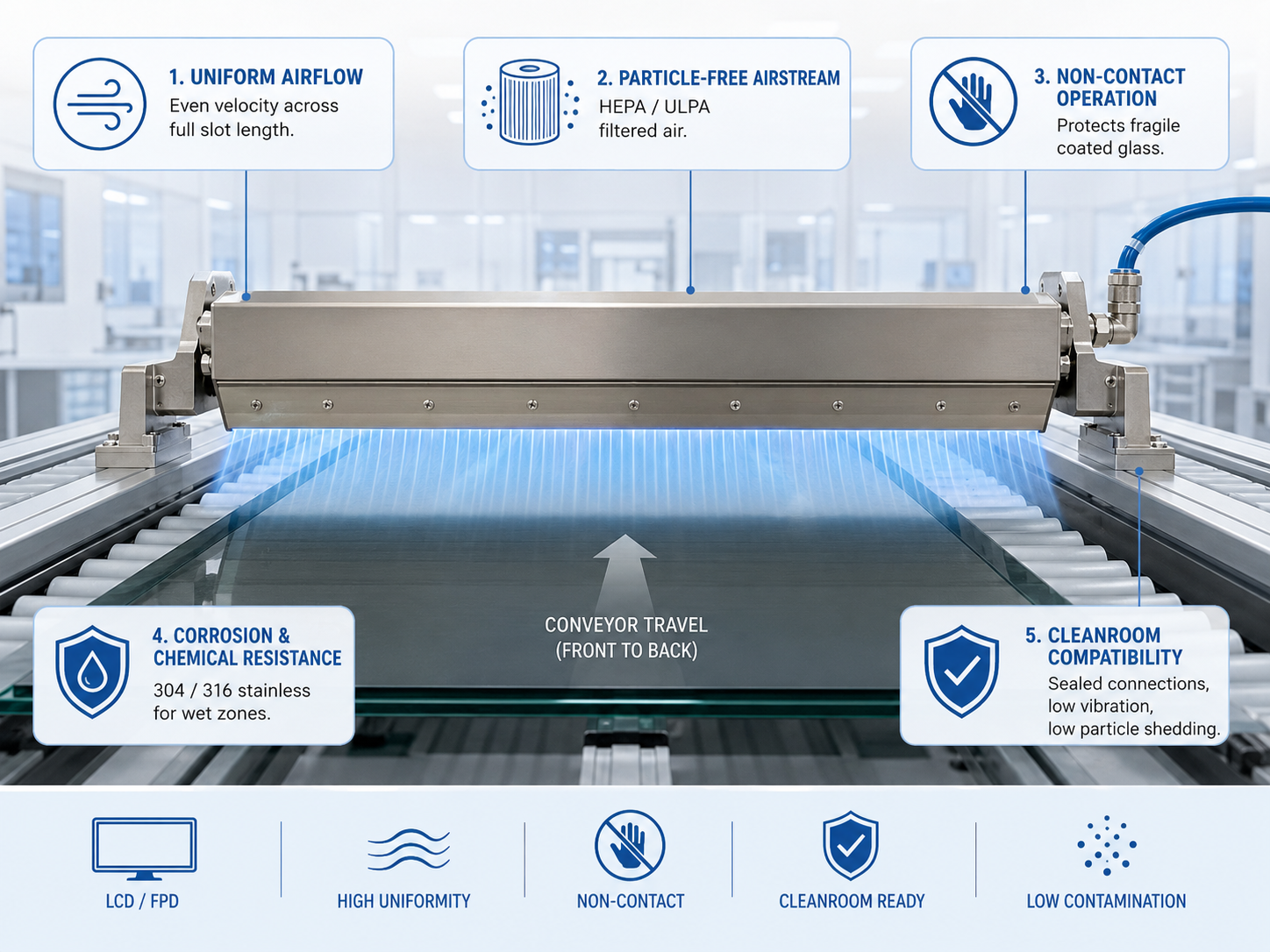

توحيد تدفق الهواء على طول الفتحة بالكامل
يتراوح عرض الركيزة في إنتاج شاشات الكريستال السائل الحديثة من 600 مم للأجيال الصغيرة إلى أكثر من 3000 مم للجيل 10.5 (المستخدم في شاشات التلفزيون بحجم 65 بوصة وما فوق). يجب أن توفر أداة القطع الهوائي سرعة وضغط تدفق هواء ثابتين على كامل عرض الركيزة، دون أي تباين في السرعة يتجاوز بضعة بالمئة من مركز الفتحة إلى نهايتها. يؤدي عدم التجانس إلى معدلات تجفيف متفاوتة تظهر كعيوب في الطلاء أثناء عملية الطباعة الضوئية.
إيرستريم خالي من الجسيمات
يجب أن يكون تيار الهواء الخارج من سكين الهواء خاليًا من الجسيمات. في إنتاج شاشات الكريستال السائل (LCD) في غرف نظيفة، يجب أن يكون منفاخ الهواء المغذي لسكين الهواء مزودًا بنظام ترشيح HEPA أو ULPA عند المدخل، كما يجب تنظيف جسم سكين الهواء والحجرة الداخلية والتأكد من خلوهما من الجسيمات قبل التركيب. أي تلوث ناتج عن نظام سكين الهواء نفسه يُبطل الغرض من خط التنظيف.
عملية بدون تلامس
تتميز طبقات أكسيد الإنديوم والقصدير (ITO) بأنها رقيقة، موصلة للكهرباء، وهشة ميكانيكيًا. أي تلامس مباشر مع سطح الركيزة أثناء التجفيف يُعرّضها لخطر الخدوش الدقيقة التي تعيق تدفق التيار وتُسبب عيوبًا دائمة في اللوحة. يُعد التجفيف بالهواء المضغوط طريقةً غير تلامسية بطبيعتها، مما يجعلها الطريقة الوحيدة الفعّالة وعالية الإنتاجية لتجفيف ركائز الزجاج المطلية في خطوط الإنتاج.
مقاومة التآكل والتوافق الكيميائي
تستخدم خطوط تنظيف شاشات الكريستال السائل الماء والمواد الكيميائية، بما في ذلك المحاليل القلوية والمذيبات. يجب ألا تصدأ سكاكين الهواء بفعل هذه الأبخرة. يُعد الفولاذ المقاوم للصدأ هو المعيار في المناطق الرطبة، ويُفضل استخدام النوع 304 أو 316. أما سكاكين الهواء المصنوعة من الألومنيوم فتُستخدم في الأماكن الجافة، ويُنصح باستخدام الألومنيوم فقط في الأماكن التي يكون فيها التعرض للمواد الكيميائية منخفضًا.
التوافق مع غرف الأبحاث النظيفة
يجب أن تبقى الغرف النظيفة نظيفة للغاية. يجب ألا تُنتج أنظمة السكاكين الهوائية غبارًا، ويجب ألا تهتز، ويجب ألا تتساقط منها جزيئات. يجب أن تكون أسطح المنفاخات ملساء. يجب إحكام إغلاق جميع وصلات الأنابيب. هذا يمنع دخول الهواء الملوث إلى النظام.

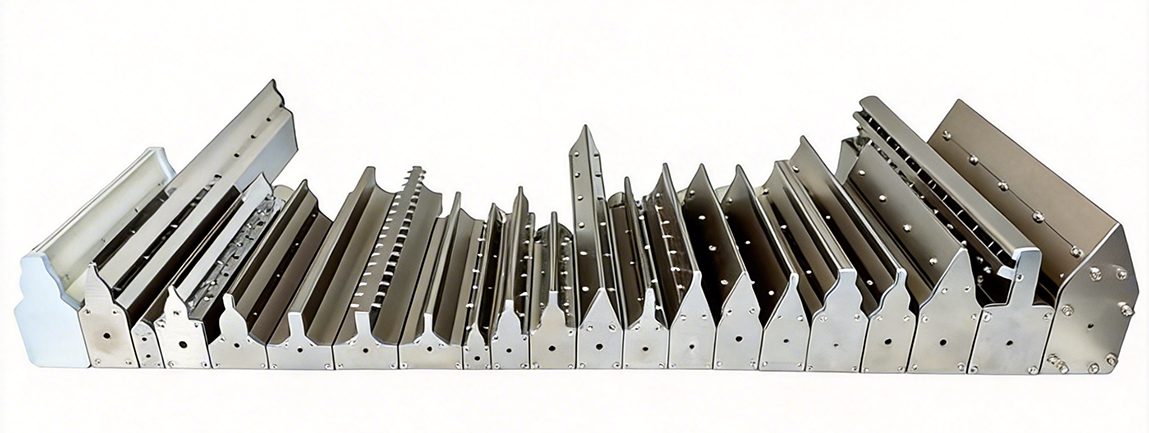

أنواع سكاكين الهواء الموصى بها لتنظيف شاشات LCD
سكاكين هوائية من الفولاذ المقاوم للصدأ (304/316) : تُستخدم هذه السكاكين للتجفيف بعد الشطف، وهي لا تصدأ. تعمل بكفاءة عالية في غرف التعقيم، وتناسب خطوط إنتاج الزجاج الطويلة جدًا.
مناشير الهواء المصنوعة من سبائك الألومنيوم : تتميز هذه المناشير بطبقة خارجية صلبة. استخدمها لإزالة الغبار في المناطق الجافة. وهي خفيفة الوزن وسهلة التركيب في الأماكن المرتفعة. تجنب استخدامها بالقرب من المواد الكيميائية.
أنظمة السكين الهوائي المؤين : تستخدم هذه الأنظمة هيكلاً من الفولاذ المقاوم للصدأ، ومزودة بقضيب أيوني. تعمل على تجفيف الزجاج وإزالة الشحنات الساكنة في آن واحد، وهو أمر بالغ الأهمية بالنسبة للركائز الزجاجية المطلية.
التكوينات ثنائية الجوانب: تستخدم هذه التكوينات سكينين هوائيتين، إحداهما فوق الناقل والأخرى أسفله، لتجفيف جانبي الزجاج في دورة واحدة، مما يُسرّع خط الإنتاج.
سكاكين الهواء الدوامية : تُنتج هذه السكاكين هواءً دوارًا. استخدمها لتنظيف حواف الزجاج، والأجزاء ذات الأشكال المعقدة، كما أنها تُنظف الأماكن التي لا يصل إليها الهواء العادي.
شركة QXY Machinery (شركة Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) هي شركة ذات تقنية عالية مقرها شنتشن، تجمع بين البحث والتطوير والتصميم والإنتاج والمبيعات، ولديها أكثر من10 سنوات من الخبرة المتخصصةفي أنظمة السكاكين الهوائية لتطبيقات التجفيف وإزالة الغبار ونفخ المياه في جميع الصناعات التحويلية الدقيقة.
طورت شركة QXY Machinery بشكل مستقل مجموعة شاملة من منتجات سكاكين الهواء، تشمل سبائك الألومنيوم، والفولاذ المقاوم للصدأ، وسبائك التيتانيوم، والبولي فينيل كلوريد (PVC)، وأنواع القطع بنفث الماء، وذلك بتكوينات هيكلية متنوعة ومواصفات كاملة الحجم. تلبي منتجاتنا متطلبات خطوط الإنتاج القياسية، بالإضافة إلى توفير حلول هندسية مخصصة للتطبيقات الصعبة، بما في ذلك تصنيع شاشات LCD والشاشات المسطحة، وخطوط تنظيف لوحات الدوائر المطبوعة (PCB)، وإنتاج الأدوية، وتصنيع الأغذية.
بالنسبة لمهندسي تصنيع شاشات LCD و FPD الذين يحددون أنظمة السكين الهوائي لخطوط تنظيف الركائز الزجاجية، تقدم شركة QXY Machinery استشارات فنية دقيقة - تغطي اختيار نوع السكين الهوائي والمواد، وفجوة الفتحة وتوصيات زاوية الاصطدام، وحجم المنفاخ، وتكامل التأين، ومراجعة توافق الغرفة النظيفة - لضمان أن خط التنظيف الخاص بك يلبي متطلبات جودة السطح لإنتاج الألواح عالية الإنتاجية.
→ اتصل بشركة QXY Machinery لمناقشة التكوين الأمثل لسكين الهواء لخط تنظيف شاشات LCD الخاص بك.
س: لماذا يُعد التجفيف بالسكين الهوائي أفضل لزجاج شاشات الكريستال السائل؟
ج: التجفيف بالدوران مناسب للزجاج الصغير. ألواح الزجاج الكبيرة ثقيلة جدًا بحيث لا يمكن تدويرها. يستخدم التجفيف بالأشعة تحت الحمراء الحرارة، والتي قد تُسبب إجهادًا أو انحناءً للزجاج. كما أن الأشعة تحت الحمراء لا تُزيل الغبار. أما السكاكين الهوائية فلا تلامس الزجاج، وهي مناسبة لأي عرض، وتعمل على سير ناقل، وتُزيل الماء والغبار في آنٍ واحد.
س: ما هي أفضل مسافة لفتحة سكين الهواء لزجاج شاشة LCD؟
ج: استخدم فجوة تتراوح بين 0.5 مم و1.5 مم. الفجوة الصغيرة تسمح بتدفق الهواء بسرعة أكبر، مما يُجفف الزجاج بشكل أفضل. يجب أن تكون الفجوة متساوية على طول السكين بالكامل، لضمان تجفيف متساوٍ. يُنصح بفحص الفجوة على طول السكين لتجنب وجود بقع رطبة.
س: هل يمكن لسكين الهواء الواحد أن يجفف كلا جانبي الزجاج؟
ج: لا. سكين الهواء الواحد يجفف جانبًا واحدًا فقط. أنت بحاجة إلى سكينين لتجفيف كلا الجانبين. ضع سكينًا فوق الزجاج، وآخر أسفله. هذا نظام تجفيف مزدوج الجوانب، يجفف كلا الجانبين في تمريرة واحدة. وهو المعيار المعتمد في خطوط الإنتاج السريعة.
س: كيف يساعد التأين في زجاج شاشات الكريستال السائل؟
ج: يكتسب الزجاج شحنات كهربائية ساكنة بسهولة بالغة. تجذب هذه الشحنات الغبار من هواء الغرفة النظيفة، ولا يمكن إزالة هذا الغبار بالهواء وحده. تُحل هذه المشكلة باستخدام قضبان الأيونات، حيث تزيل الشحنات الساكنة، فلا يلتصق الغبار بالزجاج، ويبقى الزجاج نظيفًا لخطوة الطلاء التالية.
س: ما الذي يسبب ظهور علامات الماء على الزجاج؟
ج: تظهر علامات الماء إذا كان تدفق الهواء بطيئًا جدًا، أو إذا لم يكن منتظمًا، أو إذا كانت شفرة الهواء بعيدة جدًا عن الزجاج. يبقى الماء على الزجاج ويترك بقعًا معدنية. استخدم ماءً نظيفًا للشطف النهائي. اضبط المسافة وزاوية التركيب لمنع ظهور علامات الماء.
س: هل تؤثر مادة سكين الهواء على سطح الزجاج؟
ج: لا تلامس شفرة الهواء الزجاج مباشرةً، لكن نوع المادة المستخدمة مهم. فالشفرة الصدئة تُثير الغبار على الزجاج، بينما يبقى الفولاذ المقاوم للصدأ نظيفًا ولا يُطلق جزيئات. أما الشفرات عالية الجودة والناعمة فتحافظ على سلامة الزجاج. في حين أن الألومنيوم المتآكل قد يُسبب التلوث.
س: هل يمكن للسكاكين الهوائية التعامل مع الزجاج الكبير من الجيل 10.5؟
ج: نعم. نصنع سكاكين هوائية يزيد طولها عن 3000 مم. وهي مناسبة لخطوط إنتاج الزجاج من الجيل 10.5. تتطلب هذه السكاكين الكبيرة منفاخات هواء قوية. ويضمن تصميمها توزيعًا متساويًا للهواء على طولها بالكامل. تستخدم العديد من المصانع عدة سكاكين متتالية للتجفيف عالي السرعة.
هل تحتاج إلى حل مخصص لسكاكين الهواء؟ أرسل لنا تفاصيل التطبيق، ومتطلبات المواد، أو نوع مصدر الهواء المستخدم. سيقوم فريقنا الهندسي بمساعدتك في اختيار الطراز المناسب.
