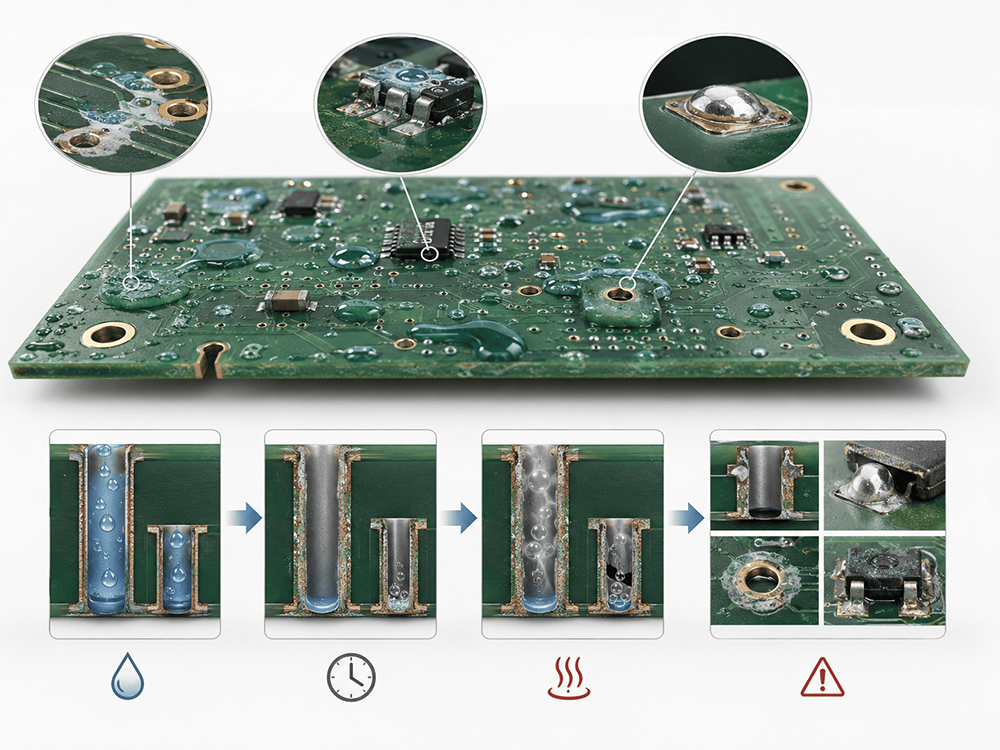

المشكلة: الماء على لوحات الدوائر المطبوعة يسبب عيوباً حقيقية
تخضع لوحات الدوائر المطبوعة للعديد من المراحل الرطبة. فهي تخضع لعملية الحفر. وتخضع لعملية إزالة الطبقة الخارجية. وتخضع لعملية الطلاء الكهربائي. وتخضع لعملية التنظيف الكيميائي.
يبقى الماء على اللوحة بعد هذه الخطوات. يتجمع الماء على السطح المستوي. يتسرب الماء إلى داخل الثقوب. يتجمع الماء حول نقاط التوصيل. يتجمع الماء حول أماكن تثبيت المكونات.
كيف يُتلف الماء لوحات الدوائر المطبوعة
يحتوي هذا الماء على مواد كيميائية. مصدر هذه المواد سائل المعالجة. إذا جفّ الماء على لوحة الدوائر المطبوعة، فإنه يترك رواسب كيميائية. هذه الرواسب تُسبب ثلاث مشاكل رئيسية:
يسبب الصدأ على مسارات النحاس.
يتسبب ذلك في حدوث أكسدة على الوسادات المعدنية.
يمنع ذلك اللحام من الالتصاق جيداً.
خطر المياه المحتجزة
تتفاقم المشكلة في حالة الثقوب النافذة، وتزداد سوءًا في حالة الثقوب العمياء. إذ يتجمع الماء في أعماق هذه الثقوب، ولا يجف هذا الماء المختبئ بسرعة.
تنتقل لوحة الدوائر المطبوعة إلى المرحلة التالية مع بقاء الماء بداخلها. تشمل المراحل التالية الطلاء، والطباعة، أو أفران إعادة التدفق. يتحول هذا الماء المختبئ إلى بخار أو يحبس الهواء، مما يتسبب في ثلاثة عيوب مصنعية:
يترك ثقوبًا فارغة في الطلاء.
يؤدي ذلك إلى إضعاف وصلات اللحام.
يتسبب ذلك في تلف لوحة الدوائر المطبوعة بعد شرائها من قبل العميل.
الحل
تُحلّ سكاكين الهواء هذه المشكلة تمامًا. فهي تُطلق طبقةً نظيفةً من الهواء، فتزيل الماء من سطح لوحة الدوائر المطبوعة، وتُخرجه من الثقوب الصغيرة. تعمل هذه السكاكين بسرعة فائقة، وتُجفف اللوحة بالتساوي، كل ذلك دون لمسها.

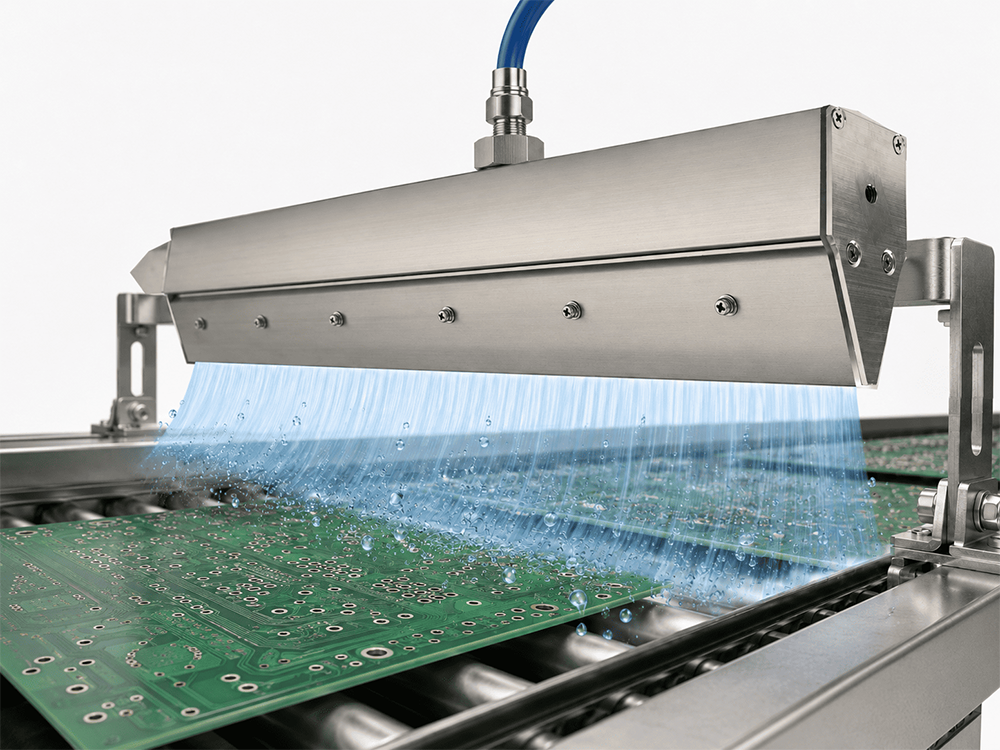

كيفية إزالة الماء من لوحات الدوائر المطبوعة باستخدام سكين الهواء
سكين الهواء عبارة عن حجرة طويلة مجوفة مزودة بفتحة مصنعة بدقة على طول أحد حوافها. وهي متصلة بمنفاخ. يدفع المنفاخ الهواء إلى داخل الحجرة، ويخرج الهواء من خلال الفتحة على شكل ستارة مسطحة عالية السرعة.
تتحرك اللوحة على سير ناقل عبر ستارة هوائية. يصطدم تيار الهواء بسطح اللوحة بزاوية ويزيل طبقة الماء. لا توجد بكرات. لا يوجد تلامس. لا توجد ماسحات.
لماذا تُعدّ الزاوية مهمة؟
تُصمّم معظم أجهزة تنظيف لوحات الدوائر المطبوعة بالهواء بزاوية تتراوح بين 15 و45 درجة من سطح اللوحة، بحيث تكون موجهة في اتجاه حركة السير. يسمح هذا التصميم لتيار الهواء بدفع الماء نحو الحافة الخلفية للوحة وإبعاده عن السطح، بدلاً من دفعه مرة أخرى عبر المناطق النظيفة.
بالنسبة للألواح ذات الوجهين، تحتاج إلى سكاكين هوائية أعلى وأسفل الناقل. يتم تجفيف كلا الجانبين في تمريرة واحدة.
ماذا عن الثقوب النافذة؟
تُجيد سكاكين الهواء القياسية التعامل مع المياه السطحية. لكن الوضع يختلف مع الثقوب النافذة؛ فالماء الموجود داخل ثقب قطره 0.3 مم أو 0.5 مم لا يخرج من ستارة الهواء الصفائحية وحدها، إذ لا تكفي سرعة الهواء عند مدخل الثقب لدفع الماء إلى داخله.
هنا يأتي دور سكين الهواء ذي الثقوب الصغيرة من شركة QXY Machinery، المصمم خصيصًا لأعمال لوحات الدوائر المطبوعة. يتميز هذا السكين بشفرة سميكة ذات نمط ثقوب مزدوج الصفوف: صف من الثقوب المستقيمة وصف آخر من الثقوب المائلة. يبلغ قطر الثقب القياسي 1 مم. يعمل هذا التصميم على تركيز تدفق الهواء في نفاثات مركزة تخترق فتحات الثقوب وتدفع الماء عبر اللوحة.
زيادة سُمك حافة النصل مقصودة، فهي تزيد من تركيز ضغط الهواء عند المخرج وتُعزز قوة الرياح. هذه القوة الإضافية هي التي تُزيل الثقوب التي لا تستطيع سكين القطع العادية الوصول إليها.
أين توضع سكاكين الهواء في خط معالجة لوحات الدوائر المطبوعة الرطبة
لا تقتصر وظيفة سكاكين الهواء على وضعها عند المخرج النهائي لآلة التنظيف فحسب، بل تجدها في نقاط متعددة على خط التنظيف الرطب للوحات الدوائر المطبوعة المصمم بشكل صحيح.
• بعد عملية التحميض: يزيل محلول التحميض من سطح اللوحة قبل دخولها إلى حوض الحفر. يقلل من انتقال المواد الكيميائية ويحافظ على نظافة عملية الحفر.
• بعد عملية الحفر: يزيل محلول الحفر من اللوحة. ويستمر محلول حفر النحاس المتبقي على السطح في التفاعل. حتى تأخير لمدة 10 ثوانٍ يتسبب في حفر زائد عند حواف المسارات.
• بعد عملية التجريد: يزيل محلول التجريد بعد إزالة طبقة المقاومة الجافة. أمر بالغ الأهمية لمنع تلوث الحمام الكيميائي التالي.
• بعد الشطف النهائي: هذه هي المرحلة الأهم. يجب إزالة جميع بقايا المواد الكيميائية قبل نقل اللوحة إلى مرحلة التجفيف أو العملية التالية. يجب أن تتعامل سكين الهواء هنا مع كل من الماء السطحي والماء المتسرب عبر الثقوب.
• قبل اللحام أو الطباعة: نفخ نهائي لإزالة أي جزيئات أو رطوبة استقرت أثناء النقل بين المراحل.
في خط المعالجة الرطبة الأفقية - وهو المعيار المعتمد في معظم إنتاج لوحات الدوائر المطبوعة اليوم - يتم دمج سكين الهواء مباشرة في الآلة. تتحرك اللوحات على بكرات عبر الآلة، ويتم تركيب سكين الهواء على كامل عرض اللوحة عند كل نقطة خروج.
كيفية اختيار سكين الهواء المناسب لخط إنتاج لوحات الدوائر المطبوعة (PCB) الخاص بك
يعتمد الاختيار على ثلاثة أشياء: أين على الخط، وما هي الكيمياء التي تخرج منها اللوحة، وما إذا كان لديك ثقوب نافذة للتعامل معها.
الوضع 1: بعد عملية التحميض أو بعد الشطف النهائي (بدون حمض، مواد كيميائية خفيفة)
سكين هواء قياسي مصنوع من سبائك الألومنيوم . فتحة قابلة للتعديل، بمسافة 0.5-1 مم لمعظم لوحات الدوائر المطبوعة. يُركّب من الأعلى والأسفل للتجفيف من الجهتين. طول السكين = عرض اللوحة + 20 مم كحد أدنى للبروز من كل جانب.
الوضع 2: بعد التخريش أو التجريد (الكيمياء الحمضية/القلوية)
استخدم الفولاذ المقاوم للصدأ (الدرجة 304) أو البولي فينيل كلوريد (PVC). يتآكل الألومنيوم بمرور الوقت في بيئات التخريش الحمضي. يتميز الفولاذ المقاوم للصدأ بمتانته العالية ودقته في أبعاد الفتحة. يُعد البولي فينيل كلوريد (PVC) الخيار الأقل تكلفة في الأماكن ذات درجات الحرارة المنخفضة.
الموضع 3: لوحات ذات ثقوب تمريرية (PTH، ثقوب عمياء، ثقوب مدفونة)
أضف سكين الهواء ذي الثقوب الصغيرة، إما كسكين أساسي أو بعد سكين الفتحة. يعمل نمط الثقوب المزدوج (مستقيم + مائل، قطر 1 مم قياسي) على توجيه تدفق الهواء إلى الثقوب التي لا تصل إليها ستارة الفتحة المسطحة. إذا كانت ألواحك تحتوي على ثقوب بقطر 0.3 مم أو أصغر، فناقش مع شركة QXY إمكانية تحديد حجم الثقوب حسب الطلب.
الوضع 4: قبل اللحام أو التجميع النهائي
سكين هوائي مصنوع من سبائك الألومنيوم لإزالة الجزيئات. يكفي ضبط الضغط على مستوى منخفض (1-2 رطل لكل بوصة مربعة). الهدف هو إزالة الجزيئات، وليس السائل. قد يؤدي الضغط الزائد في هذه المرحلة إلى تحريك مكونات SMD الدقيقة إذا كانت موضوعة مسبقًا.
اختيار طول السكين
اختر طول السكين المناسب لعرض ناقل النقل. إذا كان عرض لوحتك 600 مم وعرض ناقل النقل 650 مم، فاستخدم سكينًا بطول 700 مم. تتوفر أطوال قياسية من QXY تصل إلى 1000 مم، مع أطوال مخصصة تصل إلى 6 أمتار لخطوط الألواح العريضة. بالنسبة للسكاكين التي يزيد طولها عن 600 مم، يُنصح باستخدام مدخل هواء مزدوج للحفاظ على تدفق هواء متساوٍ على طولها بالكامل.
منتجات سكاكين الهواء للوحات الدوائر المطبوعة من شركة QXY Machinery: المواصفات
تُنتج شركة QXY Machinery (شنتشن تشيكسينغ يوان) عدة أنواع من سكاكين الهواء المستخدمة في خطوط تنظيف لوحات الدوائر المطبوعة. فيما يلي المواصفات الرئيسية للنماذج الأكثر صلة بمعالجة لوحات الدوائر: سكين هواء لجميع الثقوب (خاص بلوحات الدوائر المطبوعة).
التطبيق الأساسي: خطوط المعالجة الرطبة الأفقية للوحات الدوائر المطبوعة - تجفيف الثقوب
تكوين الثقوب: صفان: صف واحد من الثقوب المستقيمة + صف واحد من الثقوب المائلة (قياسي)؛ تتوفر أنماط مخصصة
قطر الثقب القياسي: 1 مم (قابل للتخصيص حسب متطلبات العميل)
الخيارات: مع أجنحة / بدون أجنحة (حسب اختيار العميل)
تصميم حافة الشفرة: حافة سميكة لزيادة ضغط الهواء الخارج وقوة الرياح.
المواد المتاحة: سبائك الألومنيوم (قياسية)؛ الفولاذ المقاوم للصدأ عند الطلب
الطول: يُصمم حسب عرض الناقل؛ تواصل مع QXY لتحديد المقاس
مدخل الهواء: مدخل جانبي؛ يتم تحديد الكمية والقطر بما يتناسب مع عرض اللوحة والتدفق المطلوب
ملاحظات: تمت معايرة عرض الفتحة في المصنع؛ اتصل بشركة QXY إذا لزم إجراء تعديل ميداني. سكين هواء من سبيكة معدنية (فتحة قياسية - تجفيف السطح)
الاستخدام الأساسي: إزالة المياه السطحية من لوحات الدوائر المطبوعة والألواح؛ نفخ خطوط المياه الرطبة بشكل عام
عرض الفتحة: قابل للتعديل؛ النطاق القياسي 0.5-2 مم (يتم ضبطه في المصنع حسب الطلب)
دقة الفتحة: توحيد سرعة الهواء ±5% على طول السكين بالكامل
قطر مدخل الهواء: 50 مم قياسي (تتوفر أحجام متعددة)
عدد المدخلات: 1 أو 2 لكل سكين حسب طول السكين
الأطوال المتاحة: 150 مم / 300 مم / 450 مم / 600 مم / 800 مم / 1000 مم؛ أطوال مخصصة تصل إلى 6 أمتار
المادة: سبيكة ألومنيوم، سطح مؤكسد صلب
مقاومة الرياح: منخفضة - تصميم داخلي مزدوج الانحراف لسرعة خروج موحدة
ضغط التشغيل: متوافق مع أنظمة النفخ؛ ضغط التشغيل النموذجي من 2 إلى 6 رطل لكل بوصة مربعة
نطاق درجة الحرارة: حتى 82 درجة مئوية (180 درجة فهرنهايت) مع حشوة بلاستيكية قياسية
ملاحظات: عرض الشفرة قابل للتعديل؛ عملية إنتاج القوالب لتحقيق الكفاءة في التكلفة
التطبيق الأساسي: خطوط الدوائر المطبوعة الرطبة باستخدام مواد حفر حمضية، أو مواد إزالة قلوية، أو مواد كيميائية قوية
نوع المادة: فولاذ مقاوم للصدأ 304 (قياسي)؛ 316 متوفر عند الطلب
عرض الفتحة: قابل للتعديل حسب مواصفات العميل
المقاومة: مقاومة للتآكل الناتج عن معظم المواد الكيميائية المستخدمة في تصنيع لوحات الدوائر المطبوعة؛ مناسبة لمناطق تناثر المواد الكيميائية
تشطيب السطح: سطح داخلي وخارجي أملس؛ بدون أي شقوق أو تجاويف.
الأطوال المتاحة: حسب الطلب وفقًا لعرض الناقل؛ تقدم QXY المشورة بشأن المقاسات
ملاحظات: يُوصى به لمخارج الحفر، ومخارج إزالة الطلاء، وأي موضع يتعرض فيه المنتج للمواد الكيميائية بشكل مباشر.
سكين هوائي PVC (للتجفيف الكيميائي بالأحماض/القلويات)
التطبيق الأساسي: خطوط لوحات الدوائر المطبوعة ذات التركيب الكيميائي الحمضي أو القلوي المركز - حيث يتآكل الألومنيوم
المادة: كلوريد البولي فينيل (PVC)
عرض الفتحة: قابل للتعديل؛ تصميم بسيط للتعديل الميداني
مقاومة كيميائية: مناسب للبيئات المجاورة للسوائل الحمضية والقلوية
ملاحظات: أقل تكلفة من الفولاذ المقاوم للصدأ للتطبيقات المقاومة للمواد الكيميائية؛ لا يُنصح باستخدامه في الأماكن ذات درجات الحرارة العالية
نبذة عن شركة QXY للآلات
تقوم شركة QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) بإنتاج سكاكين الهواء منذ عام 2011. يقع مقر الشركة في شنتشن - مركز تصنيع لوحات الدوائر المطبوعة والإلكترونيات في الصين - وقد قامت بتوريد أنظمة سكاكين الهواء لخطوط إنتاج لوحات الدوائر المطبوعة، وآلات تنظيف شاشات الكريستال السائل، وخطوط المكونات الإلكترونية، وتطبيقات التصنيع الدقيقة الأخرى لأكثر من 10 سنوات.
تمتلك شركة QXY براءات اختراع لتصاميم سكاكين الهواء القابلة للتعديل، وتنتج أكثر من 15 نوعًا قياسيًا منها، بما في ذلك سكين الهواء للثقوب الصغيرة المصمم خصيصًا لتجفيف الثقوب في لوحات الدوائر المطبوعة. تُصنّع المنتجات باستخدام عمليات إنتاج القوالب، مما يضمن دقة عالية في القياسات وتكاليف تنافسية مقارنةً بالبدائل المصنّعة حسب الطلب. تُعاير جميع السكاكين في المصنع قبل التسليم.
المواد المتوفرة: سبائك الألومنيوم، والفولاذ المقاوم للصدأ (304/316)، والبولي فينيل كلوريد (PVC)، وسبائك التيتانيوم. تتوفر أطوال وأنماط ثقوب وتكوينات مداخل وعرض فتحات مخصصة. يمكن لفريق QXY التقني حساب متطلبات المنفاخ بناءً على طول السكين والتطبيق - ما عليك سوى مشاركة عرض اللوحة وسرعة الخط وتركيبة العملية الكيميائية.
→ اتصل بشركة QXY Machinery للحصول على مواصفات سكين الهواء لخط تنظيف لوحات الدوائر المطبوعة الخاص بك.
المشاكل الشائعة وكيفية حلها
المشكلة: يبقى الماء في الثقوب بعد عملية التنظيف بالسكين الهوائي
السبب: استخدام سكين الهواء القياسي ذي الفتحة - لا يمكن للستارة الصفائحية اختراق الثقوب الصغيرة
الحل: استبدل أو أضف سكين هواء بفتحات صغيرة. تدخل النفاثات المركزة من نمط الفتحات المزدوجة إلى فتحة الثقب وتدفع الماء من خلالها. زد ضغط المنفاخ قليلاً إذا كانت الفتحات أقل من 0.5 مم.
المشكلة: تجفيف غير متساوٍ - جاف من جانب، ورطب من الجانب الآخر
السبب: إعداد سكين الهواء من جانب واحد، أو عدم انتظام فجوة الفتحة على طول السكين
الحل: قم بتركيب سكاكين هوائية أعلى وأسفل الناقل للألواح ذات الوجهين. تحقق من تجانس فجوة الفتحة - إذا كان أحد طرفي الفتحة أعرض من الآخر، فستكون سرعة الخروج غير متناسقة. أعد ضبط فجوة الفتحة إلى مواصفات المصنع أو اتصل بشركة QXY.
المشكلة: خطوط مائية (خطوط جافة وخطوط مبللة على سطح اللوح)
السبب: انخفاض ضغط المنفاخ، أو تركيب السكين بعيدًا جدًا عن اللوح
الحل: قلل المسافة بين السكين واللوحة إلى 20-50 مم. تحقق من ضغط خرج المنفاخ. تأكد من ضبط فجوة الفتحة بشكل صحيح - فالفجوة الواسعة جدًا تقلل من سرعة الخروج. استهدف ضغط تشغيل يتراوح بين 2-4 رطل لكل بوصة مربعة عند مدخل السكين لتجفيف سطح لوحة الدوائر المطبوعة بشكل نموذجي.
المشكلة: ظهور بقع أكسدة على الألواح بعد التجفيف
السبب: بقايا مواد كيميائية متبقية على اللوح قبل التجفيف - شطف غير كامل، أو عدم إزالة كل السائل بواسطة سكين الهواء
الحل: تحقق من مرحلة الشطف النهائية أولاً. تعمل سكاكين الهواء على إزالة السائل، وليس المواد الكيميائية المذابة؛ فإذا كان تركيز المواد الكيميائية في ماء الشطف مرتفعًا جدًا، ستتأكسد البقايا المتبقية بعد التجفيف. بمجرد التأكد من جودة الشطف، اضبط زاوية وضغط سكين الهواء.
المشكلة: تآكل سكين الهواء بعد بضعة أشهر بالقرب من محطة الحفر
السبب: استخدام سكين هواء ألومنيوم في منطقة بخار مادة حفر حمضية
الحل: استبدلها بسكين هواء من الفولاذ المقاوم للصدأ (الدرجة 304) أو PVC. تتلف سبائك الألومنيوم في البيئات الحمضية. يؤدي التآكل داخل الفتحة إلى تغيير أبعاد الفجوة وإفساد انتظام تدفق الهواء.
هل تحتاج إلى حل مخصص لسكاكين الهواء؟ أرسل لنا تفاصيل التطبيق، ومتطلبات المواد، أو نوع مصدر الهواء المستخدم. سيقوم فريقنا الهندسي بمساعدتك في اختيار الطراز المناسب.
