في خطوط النقل الضيقة، يسهل عادةً تحديد طول سكين الهواء . تغطي الشفرة المنتج، ويتوفر للدعامة مساحة كافية، ويمكن للمشغل رؤية نتيجة التجفيف على كامل العرض. أما في خطوط الإنتاج العريضة، فالوضع مختلف. قد يؤدي خطأ بسيط في تحديد المقاس إلى ترك حواف رطبة، أو تجفيف المركز فقط، أو إجبار الفريق على تشغيل المنفاخ بقوة أكبر من اللازم.
الخطأ الشائع هو مطابقة طول سكين الهواء مع العرض الاسمي للمنتج فقط. فمثلاً، تحتاج صفيحة بعرض 1000 مم إلى سكين هواء بعرض 1000 مم، وكذلك يحتاج ناقل بعرض 1200 مم إلى سكين هواء بعرض 1200 مم. قد يبدو هذا منطقياً على الرسم، لكن تغطية التجفيف ليست مجرد بُعد. إنها ستارة الهواء الفعالة التي تصل إلى السطح المبلل بقوة كافية، وبالزاوية المناسبة، قبل أن يتسرب الماء إلى حافة أو نقطة منخفضة.
بالنسبة للخطوط العريضة، يجب اختيار طول سكين الهواء بناءً على العرض الفعلي للسطح المبلل، وتفاوت تتبع المنتج، وسلوك حافة الخرزة، وزاوية التركيب، ومسافة العمل، وتوازن تدفق الهواء داخل جسم سكين الهواء. كلما زاد طول الشفرة، زادت أهمية تصميم المدخل وتوزيع الضغط الداخلي.
السؤال الأول المتعلق بالحجم بسيط: ما هي المساحة التي يجب أن تكون جافة بعد استخدام سكين الهواء؟ الإجابة ليست دائمًا عرض الناقل بالكامل. في خطوط إنتاج الألواح، والزجاج، والشرائط المعدنية، ولوحات الدوائر المطبوعة، والمنسوجات، والتعبئة والتغليف، قد تكون المساحة المبللة أوسع أو أضيق من المنتج نفسه.
قد يتجمع الماء على السطح العلوي للمنتج المسطح، وعلى كلا الحافتين، وأحيانًا أسفل الحافة حيث تلتف القطرات. قد تحتاج الزجاجات والحاويات إلى تغطية على طول صف كامل، وليس على سطح مستوٍ. قد يتحرك الشريط أو الشبكة من جانب إلى آخر. إذا غطت شفرة الهواء موضع المنتج المتوسط فقط، فسيجف الخط جيدًا أثناء الإعداد، ولكنه سيتعطل أثناء الإنتاج العادي.
من القواعد العملية تحديد ثلاثة أبعاد قبل اختيار الطول: عرض المنتج، وأقصى حركة جانبية أثناء الإنتاج، ومنطقة انتقال الرطوبة. تُعدّ منطقة انتقال الرطوبة مهمة لأن الماء نادرًا ما يتحرك عموديًا إلى الأسفل. يدفع الستار الهوائي الماء نحو الجانب، أو نحو الحافة الخلفية، أو إلى مسار التصريف. إذا انتهت الشفرة قريبة جدًا من السطح المبلل، فقد يتجمع الماء عند الحافة ويترك قطرة مرئية.

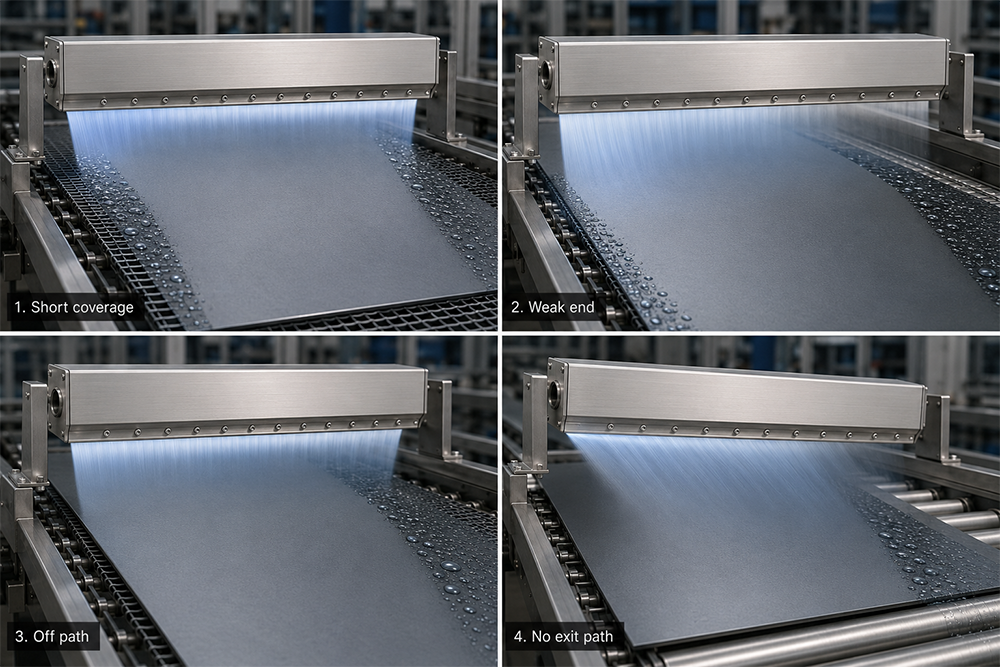

عادةً ما تنتج الحواف المبللة عن أحد الأسباب الأربعة التالية: قد يكون جهاز شفط الهواء قصيرًا جدًا، أو قد يكون ستارة الهواء أضعف قرب أحد طرفيه، أو قد يتحرك المنتج خارج المسار المتوقع، أو قد يكون جهاز شفط الهواء مثبتًا بطريقة تدفع الهواء الماء نحو الحافة دون توفير مسار خروج نظيف له.
يُعدّ الطول السبب الأسهل ملاحظةً، ولكنه ليس السبب الوحيد. فسكين الهواء الطويل ذو مدخل الهواء غير المتوازن قد يُبقي أحد جانبيه رطبًا. في الخطوط العريضة، يجب أن يمر الهواء داخل حجرة التوزيع قبل أن يخرج من الفتحة. إذا غذّى أحد المدخلات جزءًا كبيرًا جدًا من الشفرة، بينما تلقى الطرف المقابل ضغطًا أقل، فقد لا يجفّ المركز والطرف البعيد بنفس المعدل.
لهذا السبب، يجب فحص تجفيف الحواف في ظروف خط الإنتاج الفعلية، وليس فقط خلال اختبار ثابت قصير. شغّل الناقل بالسرعة العادية. استخدم حمولة الشطف أو الغسيل أو التبريد أو الطلاء أو السوائل الفعلية. راقب أول 50-100 مم بالقرب من كل حافة. إذا جفّ المركز بينما تحمل إحدى الحواف قطرات الماء إلى الأمام، فهذا يعني وجود مشكلة في تغطية أو توازن خط الإنتاج.
بالنسبة للعديد من المنتجات المسطحة العريضة، يجب أن يمتد جناح الهواء إلى ما بعد عرض المنتج المبلل. يتيح هذا الامتداد للستارة الهوائية مساحة كافية لتصريف الماء بعيدًا عن السطح بدلًا من التوقف عند الحافة تمامًا. كما أنه يحمي من التغيرات الطفيفة في مسار المنتج.
يعتمد مقدار البروز المطلوب على نوع خط الإنتاج. قد لا يحتاج خط إنتاج الألواح الثابتة إلا إلى بروز بسيط. أما خطوط إنتاج الشبكات أو المنسوجات أو الأحزمة أو صفوف الحاويات، فقد تحتاج إلى بروز أكبر نظرًا لتغير مسار المنتج أثناء التشغيل. غالبًا ما تستخدم عمليات المعالجة الرطبة للوحات الدوائر المطبوعة حدًا أدنى من البروز يتجاوز عرض اللوحة، خاصةً في الأماكن التي قد يتجمع فيها الماء على حافة اللوحة أو داخل الثقوب. بالنسبة لتجفيف خطوط الإنتاج العريضة بشكل عام، من الأفضل مناقشة سلوك الحافة الفعلي بدلًا من نسخ قيمة ثابتة من آلة أخرى.
للحجم الزائد ثمنٌ أيضاً. فالشفرة الأطول بكثير من العرض المطلوب في منطقة العمل الرطبة تستهلك الهواء في مساحة غير مستخدمة. وقد يتسبب هذا الهواء الزائد في تناثر السوائل، أو إتلاف المنتجات الخفيفة، أو زيادة الضوضاء. ولا يقتصر الحجم المناسب على أطول شفرة هوائية ممكنة، بل يجب أن يكون طولها كافياً لتغطية منطقة العمل وحركة الحافة دون إهدار الهواء خارج العملية.
تُوفر سكين الهواء الطويلة الواحدة ستارة هواء نظيفة ومتواصلة. كما أنها أسهل في المحاذاة والحماية، وتتجنب المناطق الضعيفة الصغيرة التي قد تظهر بين السكاكين المنفصلة في حال عدم تباعدها بشكل صحيح. في العديد من تطبيقات الألواح والصفائح والناقلات، تُعد سكين الهواء الطويلة المصممة بشكل صحيح هي التصميم الأمثل.
قد يكون استخدام عدة سكاكين هوائية قصيرة مفيدًا عندما يحتوي هيكل الماكينة على عوارض عرضية، أو أبواب صيانة، أو حساسات، أو موجهات للمنتجات تعيق الحركة. كما أنها مفيدة عندما تتطلب مناطق مختلفة زوايا مختلفة، أو عند الحاجة إلى تغذية خط عريض جدًا من فروع نفخ منفصلة. يكمن الخطر في التداخل. فإذا لم تتداخل السكاكين بشكل صحيح، فقد يظهر خط رطب ضيق بينها. أما إذا كان التداخل كبيرًا جدًا، فقد تُحدث الفوهات المتقاطعة اضطرابًا وتدفع الماء إلى المنتج.
ينبغي أن يُبنى الاختيار على تصميم الماكينة ونتائج التجفيف، وليس على سهولة الوصول إلى الكتالوج. فعلى خط إنتاج بطول 1.5 متر أو 2 متر، قد يكون استخدام سكين طويلة مصممة خصيصًا بفتحات متوازنة أكثر فعالية من استخدام عدة شفرات صغيرة جاهزة. أما على خط إنتاج مليء بالعوائق، فقد يكون تركيب وصيانة سكينين أو ثلاثة سكاكين أقصر أسهل.
تحتاج سكاكين الهواء الطويلة إلى ضغط داخلي ثابت. إذا كان مدخل الهواء صغيرًا جدًا أو موضوعًا بشكل غير مناسب، فقد يكون تدفق الهواء قويًا بالقرب من المدخل وأضعف في المناطق الأبعد. غالبًا ما يحاول المشغلون حل هذه المشكلة بزيادة ضغط المنفاخ. قد يؤدي ذلك إلى تجفيف الجانب الأضعف بشكل أفضل قليلًا، ولكنه قد يؤدي إلى نفخ الجانب الأقوى بشكل مفرط، مما يهدر الطاقة.
تستخدم شركة QXY Machinery تصميمات ذات مدخل واحد أو مدخلين حسب الطول والتطبيق. كمرجع عام، تستخدم سكاكين الهواء المصنوعة من الألومنيوم القياسية من QXY مدخلاً واحداً للسكاكين التي يصل طولها إلى 600 مم، ومدخلين للسكاكين التي يزيد طولها عن 600 مم. بالنسبة للخطوط العريضة، يجب مراعاة قطر المدخل وعدد المداخل وموقعها وتصميم مشعب التوزيع، بالإضافة إلى طول الشفرة.
يساعد تصميم قناة توزيع الهواء على شكل حرف Y متوازنة، مع طول خرطوم متساوٍ على كلا الجانبين، وقدرة كافية للمروحة، على جعل كامل طول سكين الهواء يعمل كأداة تجفيف واحدة بدلاً من منطقتين غير متساويتين. فالهدف ليس مجرد زيادة كمية الهواء، بل الحصول على طبقة هواء فعالة ومتساوية من طرف الشفرة إلى الطرف الآخر.
تُعدّ القيم التالية نقاط انطلاق مفيدة عند مناقشة خط إنتاج واسع مع شركة QXY Machinery. يجب أن يعتمد الحجم النهائي على عرض المنتج، وسرعة الناقل، وحمل السائل، ومصدر الهواء، ومساحة التركيب، ومستوى الجفاف المطلوب بعد المحطة.
نقطة مرجعية | قيمة أو توصية QXY |
الأطوال القياسية | 150، 300، 450، 600، 800، و1000 ملم |
طول مخصص | متوفر حتى 6000 مم للخطوط العريضة |
فجوة الفتحة | معيار 0.5-2 مم؛ يتم ضبطه في المصنع حسب الطلب |
تجانس تدفق الهواء | هدف معايرة المصنع هو +/-5% على طول السكين |
تكوين المدخل | مدخل واحد للسكاكين التي يبلغ طولها 600 مم أو أقل؛ مدخل مزدوج للسكاكين الأطول |
ضغط المنفاخ النموذجي | 2-6 رطل لكل بوصة مربعة (0.14-0.42 بار) للأنظمة التي تعمل بالمنفاخ |
مسافة العمل | 20-50 مم للعديد من تطبيقات التجفيف |
هذه القيم هي نقاط مرجعية وليست ضمانات تلقائية. فخط بطول 2000 مم يجفف طبقة رقيقة من الماء بسرعة متوسطة يختلف عن خط بطول 2000 مم يحمل سائل تبريد ثقيل أو شطفًا كيميائيًا أو رواسب لزجة. وتؤثر سرعة الخط، وملمس السطح، ولزوجة السائل، واتجاه التصريف على الإعدادات المطلوبة.
يُقاس طول سكين الهواء على طول شفرته. وتُحدد التغطية الفعالة للتجفيف بمدى وصول ستارة الهواء فعليًا إلى سطح المنتج. إذا تم تركيب السكين بعيدًا جدًا، فإن تدفق الهواء يتشتت ويفقد قوته. وإذا كانت الزاوية غير مناسبة، فقد يدفع الهواء الماء جانبيًا أو لأعلى أو إلى داخل عملية التجفيف.
في العديد من تطبيقات التجفيف، تُعدّ المسافة بين السكين والمنتج من 20 إلى 50 مم نطاقًا عمليًا للبدء. كما تستخدم تقنية QXY زاوية اصطدام شائعة تتراوح بين 15 و45 درجة من سطح المنتج، مع توجيه تدفق الهواء في اتجاه حركة الناقل. تساعد هذه الإعدادات على كسر طبقة الماء وإبعاد القطرات عن السطح.
في الخطوط العريضة، يجب أن يحافظ الحامل على هذه الزاوية على امتداده بالكامل. قد تتسبب الشفرة الطويلة المترهلة أو الملتوية أو القريبة من المنتج من أحد طرفيها في تجفيف غير متساوٍ حتى لو كانت شفرة الهواء نفسها مصنوعة بشكل جيد. وهذا مهم بشكل خاص للإطارات خفيفة الوزن، والمسافات الطويلة، والأقواس القابلة للتعديل التي لا يتم تثبيتها بعد التشغيل.
أفضل طريقة للتحقق هي فحص المنتج نفسه. بعد التركيب، افحص السطح في المناطق التالية: الحافة اليسرى، والوسط الأيسر، والوسط، والوسط الأيمن، والحافة اليمنى. قم بذلك بسرعة التشغيل العادية وحمل السائل المعتاد. إذا أمكن، كرر الفحص بعد تشغيل الخط لفترة كافية حتى تصل درجة الحرارة والرطوبة وتدفق المضخة وتتبع المنتج إلى الظروف الطبيعية.
ابحث عن بقع الماء على الحواف، أو خطوط البلل، أو تناثر الماء، أو حركة المنتج، أو علامات التجفيف غير المتساوية. إذا كانت الحافة فقط مبللة، فقد يكون منفاخ الهواء قصيرًا جدًا، أو قريبًا جدًا من حافة المنتج، أو يدفع الماء في الاتجاه الخاطئ. إذا كان الطرف البعيد ضعيفًا، فتحقق من توازن المدخل ومقاومة القناة. إذا كان العرض بأكمله مبللًا، فقد تكون المشكلة في حجم المنفاخ، أو فجوة الفتحة، أو المسافة، أو الزاوية، أو سرعة تدفق الهواء، وليس في طول الشفرة فقط.
يجب أن يتضمن سجل التشغيل المفيد طول سكين الهواء، وعرض المنتج، والبروز على كلا الجانبين، وفجوة الفتحة، ومسافة العمل، والزاوية، وضغط المدخل، ونوع المنفاخ، وطول القناة، وسرعة الخط. هذه الملاحظات تُسهّل عملية استكشاف الأعطال وإصلاحها لاحقًا بشكل كبير.
عند طلب عرض سعر، لا ترسل فقط عرض الناقل. أرسل عرض المنتج، وأقصى حركة للمنتج، والمنطقة المبللة، ودرجة الجفاف المطلوبة، وسرعة الناقل، ومصدر الهواء المتاح، ورسم التركيب، ومساحة الدعامة، والتعرض للمواد الكيميائية، ودرجة الحرارة، وما إذا كان المنتج مسطحًا أو دائريًا أو مساميًا أو مرنًا أو غير منتظم.
في معظم البيئات الصناعية الجافة، يُعدّ سكين الهواء المصنوع من سبائك الألومنيوم خيارًا عمليًا أوليًا نظرًا لخفة وزنه، وانخفاض تكلفته، وملاءمته لتجفيف السيور الناقلة، وتجفيف الألواح، وإزالة الرذاذ بين مراحل لوحات الدوائر المطبوعة، وتجفيف الزجاجات، والزجاج، والشرائح المعدنية، والتشغيل الآلي العام. يُنصح باستخدام الفولاذ المقاوم للصدأ عند الحاجة إلى غسل المنتج، أو ملامسته للأغذية، أو تعرضه للمواد الكيميائية، أو عند مراعاة التصميم الصحي. قد يكون استخدام البولي فينيل كلوريد (PVC) أو التيتانيوم ضروريًا في البيئات الأكثر تآكلًا.
تُكافئ خطوط الإنتاج العريضة اختيار المقاسات بعناية. يضمن اختيار طول مناسب لسكين الهواء تغطية كافية للحواف، وتجفيفًا مستقرًا في المنتصف، وتقليل حاجة المشغلين للتعويض عن طريق زيادة الضغط أو إبطاء حركة الناقل.
شركة QXY Machinery (شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة) هي شركة تقنية متقدمة تجمع بين البحث والتطوير والتصميم والإنتاج والمبيعات، وتتخصص في حلول التجفيف وإزالة الغبار ونفخ المياه للتطبيقات الصناعية. بفضل خبرتها التي تزيد عن 10 سنوات في مجال سكاكين الهواء، طورت QXY Machinery قاعدة تقنية راسخة ونظامًا متكاملًا للبحث والتطوير الداخلي.
طورت شركة QXY Machinery بشكل مستقل عشرات من نماذج سكاكين الهواء المصنوعة من سبائك الألومنيوم، والفولاذ المقاوم للصدأ، والبولي فينيل كلوريد (PVC)، وسبائك التيتانيوم، بالإضافة إلى سكاكين الهواء الخاصة بلوحات الدوائر المطبوعة ذات الثقوب الصغيرة، وسكاكين الهواء الحلقية، وسكاكين الهواء الإعصارية، وتكوينات الهواء إلى الهواء. ولخطوط الإنتاج العريضة، توفر QXY أطوالًا قياسية وأطوالًا مخصصة لسكاكين الهواء تصل إلى 6 أمتار، مع إمكانية مطابقة تصميم المدخل، وعرض الفتحة، والمادة، واتجاه التركيب مع الناقل ومنطقة التجفيف الفعلية.
تُشغّل شركة QXY Machinery نظام إنتاج متكامل مدعوم بإمدادات وفيرة من المواد الخام وإدارة صارمة للجودة. وتُمكّن قدرات المعالجة المستقرة والخبرة الفنية الاحترافية من إنتاج منتجات موثوقة، ودعم دقيق للتطبيقات، وخدمة ما بعد البيع فعّالة.
س: هل يجب أن يكون طول سكين الهواء مساوياً لعرض الناقل؟
ج: ليس دائمًا. نقطة البداية الأفضل هي عرض المنطقة الرطبة الفعلي بالإضافة إلى مساحة كافية لحركة المنتج وتصريف المياه من الحواف. قد يؤدي مطابقة عرض الناقل فقط إلى هدر الهواء إذا كان المنتج ضيقًا، أو ترك حواف رطبة إذا امتدت المنطقة الرطبة خارج مسار المنتج.
س: ما هو الطول الأمثل لسكين الهواء مقارنةً بالمنتج؟
ج: يعتمد مقدار البروز على العملية. قد تحتاج المنتجات المسطحة الثابتة إلى هامش صغير فقط، بينما قد تحتاج المنتجات المتحركة كالأشرطة والمنسوجات والحاويات والألواح ذات الحواف المزخرفة إلى هامش أكبر. ويُعتمد الخيار الأمثل على تتبع المنتج، وحركة الماء، والنتيجة الجافة المطلوبة عند كلا الحافتين.
س: هل يمكن لسكين هواء طويل واحد أن يجفف خطاً عريضاً جداً؟
ج: نعم، إذا صُمم جسم سكين الهواء، وتصميم مدخل الهواء، وسعة المنفاخ، والمشعب خصيصًا لهذا الطول. تحتاج السكاكين الطويلة إلى ضغط داخلي متوازن. بالنسبة لسكاكين الهواء المصنوعة من الألومنيوم وفقًا لمعيار QXY، تُستخدم مداخل هواء مزدوجة عادةً للأطوال التي تزيد عن 600 مم.
س: متى تكون عدة سكاكين هوائية قصيرة أفضل من سكين هوائية طويلة واحدة؟
ج: يمكن أن تساعد الشفرات المتعددة في حال وجود عوائق في هيكل الجهاز، أو أبواب وصول، أو مستشعرات، أو مناطق تجفيف مختلفة. يجب محاذاتها بعناية. قد يؤدي عدم تداخلها بشكل صحيح إلى ظهور خط مبلل بين الشفرات أو إحداث اضطراب في تدفق الهواء عند التقاء الفوهات.
س: هل يحتاج سكين الهواء الأطول دائمًا إلى منفاخ أكبر؟
ج: عادةً، تتطلب التغطية الأطول تدفق هواء إجمالي أكبر، ولكن اختيار المنفاخ يعتمد أيضًا على فجوة الفتحة، والضغط، وفقدان الهواء في القناة، وسرعة الخط، وحمل السائل. زيادة حجم المنفاخ وحده لن يحل مشكلة عدم توازن مدخل الهواء أو زاوية التركيب غير الصحيحة.
س: لماذا تبقى إحدى الحواف رطبة حتى عندما يكون سكين الهواء طويلاً بما فيه الكفاية؟
ج: قد يكون السبب ضعف تدفق الهواء من أحد الأطراف، أو تحرك المنتج بشكل غير منتظم، أو عدم محاذاة الدعامة، أو سوء اتجاه التصريف، أو مسافة عمل كبيرة جدًا. تحقق من المناطق الطرفية أثناء سرعة الإنتاج العادية قبل تغيير طول سكين الهواء.
س: ما المعلومات التي يجب أن أرسلها إلى QXY قبل اختيار طول سكين الهواء؟
أ: أرسل عرض المنتج، وعرض الناقل، ونطاق حركة المنتج، والمنطقة الرطبة، وسرعة الخط، ونوع السائل، والجفاف المطلوب، ومصدر الهواء المتاح، وصور أو رسومات التركيب، ودرجة الحرارة، ومتطلبات المواد، وأي قيود على المساحة حول محطة التجفيف.
