قد يبدو عرض فتحة سكين الهواء تفصيلاً بسيطاً، لكنه في الإنتاج الفعلي، يُحدد ما إذا كان خط الإنتاج يجف تماماً أم يترك وراءه ماءً أو غباراً أو سائل تبريد أو بقايا طلاء. قد تُنتج الفتحة الضيقة جداً سرعة عالية، لكنها لا تُوفر كمية هواء كافية لحمل السائل. أما الفتحة الواسعة جداً فقد تستهلك كمية هواء أكبر، وتُقلل من فعالية الضغط، وتُسبب تناثراً للهواء، وتُجبر المنفاخ على العمل خارج نطاق التشغيل الأمثل.
لهذا السبب، يجب اختيار عرض فتحة سكين الهواء بعناية بما يتناسب مع العملية. فسطح المنتج، وسرعة خط الإنتاج، ونوع السائل، ومسافة العمل، ومصدر الهواء، وطول السكين، وهدف التجفيف، كلها عوامل مهمة. إن تغيير فجوة الفتحة فقط دون فحص باقي النظام قد يؤدي إلى تفاقم المشكلة بدلاً من حلها.
سكين الهواء المصنوع من الألومنيوم القياسي الذي يعمل بالمنفاخ من شركة QXY Machineryتستخدم المراجع عادةً نطاق فتحة يتراوح بين 0.5 و2 مم للتجفيف الصناعي العام. أما تجفيف أسطح لوحات الدوائر المطبوعة فيستخدم غالبًا نطاقًا أضيق يتراوح بين 0.5 و1 مم. تُعد هذه الأرقام نقاط انطلاق مفيدة، لكن الإعداد الصحيح يعتمد على الغرض من استخدام سكين الهواء.

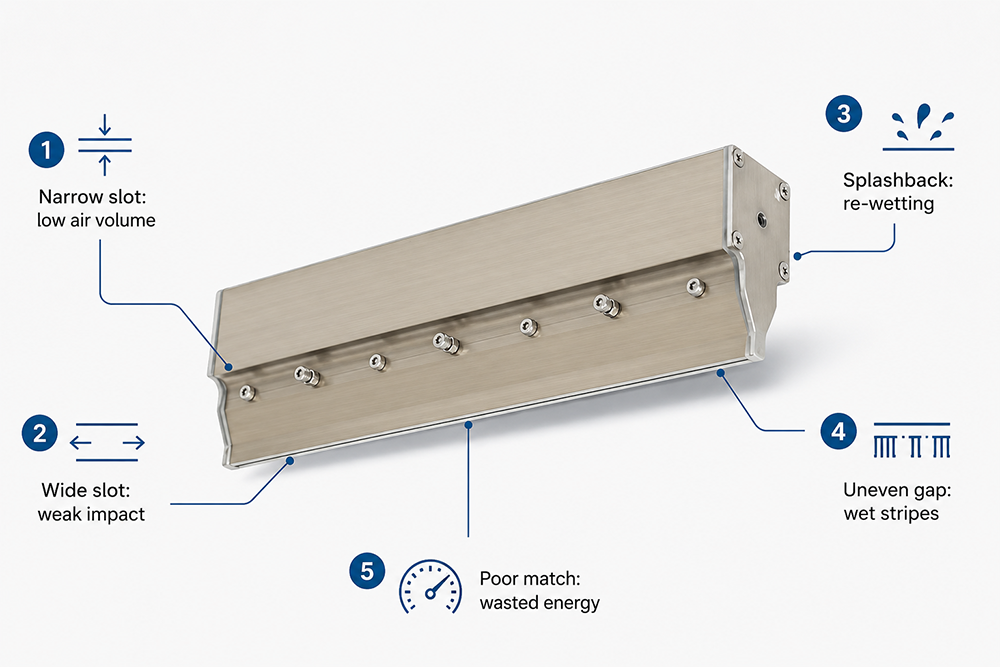

تزيل السكين الهوائية الماء أو الحطام عن طريق تطبيق قوة اصطدام وقص على السطح. وتتحكم فتحة الشق في كيفية خروج الهواء من السكين. فالفتحة الأصغر تزيد من سرعة خروج الهواء، ولكنها تحد أيضًا من كمية الهواء المارة عبر الفتحة. أما الفتحة الأوسع فتسمح بمرور كمية أكبر من الهواء، ولكن قد يصبح ستار الهواء أقل تركيزًا إذا لم تتناسب المنفاخ وغرفة التوزيع والمسافة.
لا يهمّ في هذه العملية سوى ما يصل إلى المنتج. إذا فقدت ستارة الهواء قوتها قبل أن تلامس السطح، فلن يكون ضبط الفتحة مناسبًا. وإذا وصل الهواء إلى السطح بقوة مفرطة، فقد يدفع الماء عائدًا إلى المنتج، أو يحرك الأجزاء الخفيفة، أو يُكوّن ضبابًا حول الآلة.
يتفاعل عرض الفتحة أيضًا مع الضغط. فزيادة الضغط لتعويض ضعف ضبط الفتحة قد يؤدي إلى تقوية المناطق القوية بينما تبقى المناطق الضعيفة ضعيفة. لذا، ينبغي فحص فجوة الفتحة، وتصميم المدخل، ومسافة التشغيل، وتوافق المنفاخ معًا.
قد تبدو الفتحة الضيقة جذابة لأن الهواء يبدو سريعًا عند المخرج. وهذا قد يكون مناسبًا مع طبقة رقيقة من الماء. أما مع حمولة شطف ثقيلة، أو طبقة من سائل التبريد، أو منظف رغوي، أو بقايا لزجة، فقد لا توفر الفتحة الضيقة جدًا كمية كافية من الهواء لإزالة السائل.
تظهر أعراض هذه المشكلة بشكل مألوف: يبدو الجزء الأول جافًا، ثم تتشكل القطرات مجددًا عند الحواف أو الثقوب أو الأخاديد أو المناطق المنخفضة. يقوم المشغلون بإبطاء حركة الناقل، أو زيادة الضغط، أو إضافة مسار ثانٍ. قد تكمن المشكلة الحقيقية في أن العملية تحتاج إلى حجم هواء أكبر، وليس مجرد تدفق هواء أكثر تركيزًا.
قد تصبح الفتحة الضيقة جدًا حساسةً للتلوث الطفيف. فالترسبات المعدنية، والوبر، وبقايا المواد الكيميائية، أو حتى نتوء صغير عند المخرج، كلها عوامل قد تُغير الفتحة الفعلية. وعندما تكون الفتحة ضيقةً بالفعل، قد يُسبب انسداد بسيط ظهور خط رطب واضح.
تتطلب الفتحة الواسعة من المنفاخ أو مصدر الهواء المضغوط تدفقًا أكبر. إذا لم يستطع مصدر الهواء تلبية هذا الطلب بالضغط المطلوب، تنخفض سرعة الخروج. يصبح ستار الهواء عريضًا ولكنه ضعيف. ويبقى المنتج رطبًا عند الخروج، على الرغم من أن النظام يستهلك المزيد من الهواء.
يُعدّ هذا الخطأ شائعًا عندما تقوم الفرق بفتح الفتحة لمعالجة مشكلة ضعف التجفيف. أحيانًا يُفيد ذلك، وأحيانًا أخرى يُضعف النظام. تتغير نقطة تشغيل المنفاخ، ويزداد فقدان الهواء في القناة، وقد لا تُؤدّي الشفرة تأثيرًا كافيًا على السطح عند مسافة العمل العادية.
قد يؤدي اتساع فتحة التجفيف بشكل مفرط إلى زيادة الضوضاء والاضطراب. قد تبدو منطقة التجفيف مزدحمة، مع زيادة الضباب وحركة الهواء، لكن النتيجة النهائية لا تتحسن. هذه علامة تحذيرية. فالحركة داخل غلاف الجهاز لا تعني بالضرورة قوة تجفيف فعالة للمنتج.
ينبغي أن تعمل سكاكين الهواء على إبعاد الماء عن المنتج في اتجاه مُتحكم به. عندما يكون عرض الفتحة واسعًا جدًا، أو عندما تقترن فتحة واسعة بزاوية خاطئة، قد يرفع الهواء السائل إلى رذاذ بدلًا من فصله عن السطح. ثم يستقر الرذاذ مرة أخرى على المنتج، أو البكرات، أو الحواجز، أو أجهزة الاستشعار، أو مناطق النقل القريبة.
يُعدّ هذا الأمر إشكاليًا بشكل خاص قبل وضع الملصقات، أو الترميز، أو الطباعة، أو الطلاء، أو الفحص، أو التعبئة. فقد يبدو المنتج جافًا عند استخدام سكين الهواء، ثم يمتص الرطوبة مرة أخرى بعد ثوانٍ قليلة من المنطقة المحيطة.
في هذه الحالات، قد يُفيد تقليل عرض الفتحة، ولكن فقط إذا كانت مسافة العمل وزاويته مناسبتين أيضًا. غالبًا ما تستخدم نطاقات QXY المرجعية مسافة تتراوح بين 20 و50 مم بين السكين والمنتج، وزاوية تتراوح بين 15 و45 درجة من سطح المنتج، مع توجيه تدفق الهواء في اتجاه حركة الناقل.
لا يرتبط عدم تطابق فجوة الفتحة دائمًا بالعرض المتوسط. أحيانًا تكمن المشكلة في عدم التناسق على طول الفتحة. قد يكون أحد الأجزاء 0.5 مم، وآخر 1.2 مم، وجزء ثالث مسدود جزئيًا. في هذه الحالة، يتعرض المنتج لتدفق هواء غير منتظم.
قد تنتج الخطوط المبللة، أو تكرار الأشرطة الجافة/الرطبة، أو اختلافات الحواف، أو ضعف القسم المركزي عن عدم انتظام عرض الفتحة. ونادراً ما يؤدي زيادة ضغط المنفاخ إلى حل هذه المشكلة بشكل كامل. فقد يؤدي ذلك إلى زيادة تدفق الهواء إلى المنطقة المفتوحة بينما تبقى المنطقة الضيقة دون أداء كافٍ.
بالنسبة للسكاكين الطويلة، يجب فحص اتساق الفتحات وتوازن المدخل. تستهدف سكاكين الهواء المصنوعة من الألومنيوم القياسي QXY توحيد تدفق الهواء بنسبة ±5% على طول السكين، وتستخدم السكاكين التي يزيد طولها عن 600 مم عادةً مدخلين للمساعدة في الحفاظ على توزيع الضغط.
غالباً ما يُخفي عرض الفتحة غير المناسب مشكلة استهلاك الطاقة. يقوم المشغلون بفتح الفتحة، أو زيادة قوة النفخ، أو رفع ضغط الهواء المضغوط لأن الخط ليس جافاً بما فيه الكفاية. يعمل نظام الهواء بجهد أكبر، لكن السطح يبقى غير متجانس.
يحدث هذا لأن عملية التجفيف لا تعتمد على حجم الهواء وحده. فقد يؤدي عدم تطابق فتحة التهوية إلى توجيه الهواء في الاتجاه الخاطئ، كما قد يُحمّل المنفاخ فوق طاقته، ويزيد من حساسية التسريب، ويجعل فقدان الهواء في القنوات أكثر أهمية. وبالتالي، يدفع المصنع ثمن كمية هواء إضافية دون الحصول على نتيجة تجفيف مستقرة.
يتمثل النهج الأفضل في العودة إلى العملية نفسها: كمية السائل، وسرعة الخط، وشكل السطح، ودرجة الجفاف المستهدفة، ومسافة العمل، وفجوة الفتحة، وتكوين المدخل، وقدرة المنفاخ. وتُعد الفتحة جزءًا من هذه السلسلة.
الأعراض | مشكلة محتملة في عرض الفتحة | فحص عملي |
يبقى الغشاء الرطب على كامل العرض | قد تكون الفتحة واسعة جدًا بالنسبة للضغط المتاح، أو ضيقة جدًا بالنسبة للحجم المطلوب. | تحقق من ضغط المنفاخ، وفجوة الفتحة، وسرعة الخط، والمسافة معًا. |
شريط مبلل في منطقة واحدة | قد تكون الفجوة غير متساوية أو مسدودة أو متضررة ميكانيكياً. | قم بقياس الفجوة على طول السكين وافحص المخرج بحثًا عن أي بقايا أو نتوءات. |
رذاذ، أو رذاذ، أو إعادة ترطيب | قد تكون الفتحة واسعة جدًا، أو الزاوية حادة جدًا، أو المسافة بعيدة جدًا. | تحقق من اتجاه الماء، ومستوى البلل، والزاوية، ونطاق المسافة من 20 إلى 50 ملم. |
يتحرك المنتج أو يهتز | قد يكون تأثير الهواء قويًا جدًا بالنسبة للأجزاء خفيفة الوزن. | تقليل الضغط، تقليل الطلب على الفتحات، ضبط الزاوية، أو إضافة دعامة. |
استخدام مكثف للهواء مع تجفيف ضعيف | الفتحة والمنفاخ غير متوافقين مع العملية. | مراجعة منحنى المنفاخ، وفقدان الهواء في القناة، وعرض الفتحة، وهدف التجفيف الفعلي. |

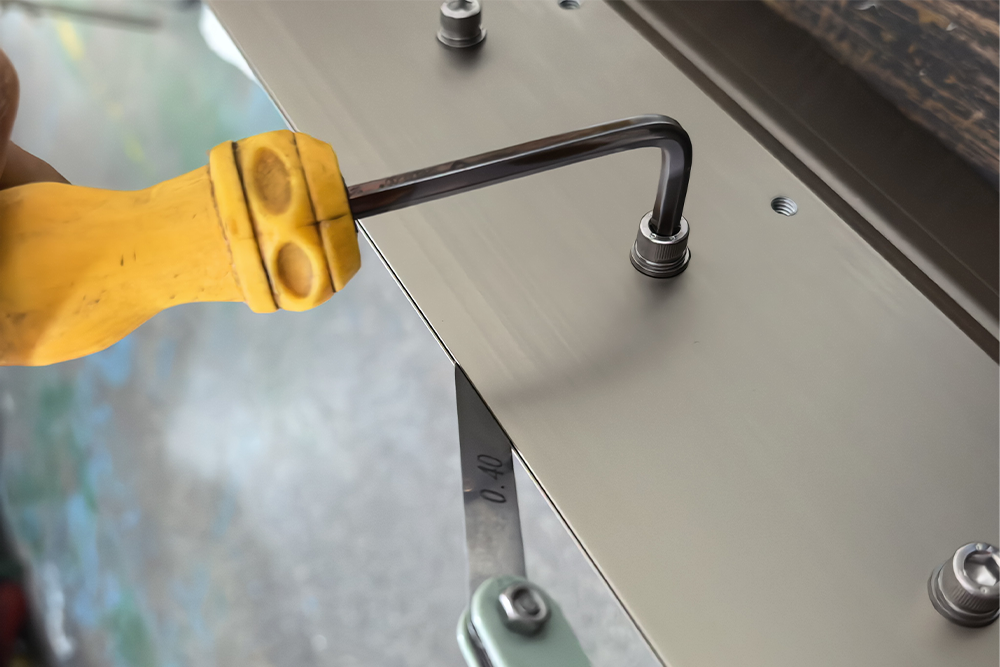

ابدأ بمهمة التجفيف، وليس بمسمار الضبط. فمخرج شطف لوحة الدوائر المطبوعة، ومنظف زجاج شاشة LCD، وغسالة الشريط المعدني، وخط الزجاجات، وخط المنسوجات، وغسالة الأجزاء المصنعة آليًا، لا تحتاج إلى نفس ستارة الهواء. فطبقة رقيقة من الماء على صفيحة مسطحة تتصرف بشكل مختلف عن سائل التبريد الكثيف على قطعة مصبوبة خشنة أو الماء المحصور حول حافة الغطاء.
في العديد من مهام التجفيف الصناعية العامة، يُعدّ نطاق الفتحة المرجعي العملي 0.5-2 مم. أما في تجفيف أسطح لوحات الدوائر المطبوعة، فتستخدم شركة QXY نطاق 0.5-1 مم للعديد من اللوحات، وغالبًا ما تستخدم شفرات علوية وسفلية للتجفيف على الوجهين. في حالات خاصة، قد يلزم تخصيص عرض الفتحة وطولها وتكوين مدخلها.
بعد تحديد فجوة البداية، اختبر الخط بسرعة عادية وحمل سائل طبيعي. افحص المنتج مباشرةً بعد سكين الهواء، ثم افحصه مرة أخرى في اتجاه مجرى الماء. إذا عاد الماء لاحقًا، فقد يكون السبب هو ارتداد الماء، أو سوء التصريف، أو إعادة التبلل من الحواجز القريبة، وليس مجرد نقص في الهواء.
قبل فتح أو إغلاق الفتحة، سجّل الإعداد الحالي. دوّن فجوة الفتحة، وضغط المنفاخ، ونوع مصدر الهواء، والمسافة بين السكين والمنتج، وزاوية الهواء، وسرعة الناقل، وعرض المنتج، ونوع السائل، ومكان وجود الماء. بدون هذا السجل، قد يستمر الفريق في معالجة المشكلة نفسها بشكل متكرر.
تحقق من وجود انسداد في المرشحات، أو تسريب في القنوات، أو مشابك غير مُحكمة، أو فتحات متسخة، أو حواف مثنية، أو حشوات مهترئة، أو حركة في الدعامة. قد تُؤدي هذه العيوب إلى ظهور ضبط الفتحات بشكل خاطئ حتى لو كان الضبط جيدًا. في حالة الشفرات الطويلة، تحقق أيضًا من توازن ضغط المدخل على طولها بالكامل.
في حال الحاجة إلى تعديل ميداني، يُرجى اتباع الطريقة الموصى بها من قِبل الشركة المصنعة. تتم معايرة سكاكين الهواء QXY في المصنع وفقًا للطلب. بالنسبة لعمليات التجفيف الحساسة، يُنصح بالتأكد من عرض الفتحة المستهدف وحدود التعديل قبل تغيير الفجوة في الموقع.
المعلمة | القيمة المرجعية QXY |
مجموعة فتحات عامة | معيار 0.5-2 مم للعديد من مهام التجفيف الصناعية التي تعمل بالنفخ |
تجفيف سطح لوحة الدوائر المطبوعة | مرجع 0.5-1.5 مم؛ يُستخدم 0.5-1 مم للعديد من لوحات الدوائر المطبوعة |
ضغط العمل | 2-6 رطل لكل بوصة مربعة (0.14-0.42 بار) للأنظمة التي تعمل بالمنفاخ |
مسافة العمل | 20-50 مم للعديد من تطبيقات التجفيف |
زاوية تدفق الهواء | بزاوية تتراوح بين 15 و45 درجة من سطح المنتج، بزاوية مع حركة الناقل |
تجانس تدفق الهواء | هدف معايرة المصنع +/-5% على طول السكين |
تصميم مدخل سكين طويل | تُستخدم الفتحات المزدوجة عادةً للسكاكين التي يزيد طولها عن 600 مم |
إمكانية التخصيص | عرض فتحة مخصص، وطول يصل إلى 6 أمتار، وتكوين مدخل مخصص |
شركة QXY Machinery (شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة) هي شركة تقنية متقدمة تجمع بين البحث والتطوير والتصميم والإنتاج والمبيعات، وتتخصص في حلول التجفيف وإزالة الغبار ونفخ المياه للتطبيقات الصناعية. بفضل خبرتها التي تزيد عن 10 سنوات في مجال سكاكين الهواء، طورت QXY Machinery قاعدة تقنية راسخة ونظامًا متكاملًا للبحث والتطوير الداخلي.
تُنتج شركة QXY Machinery أكثر من 15 نوعًا قياسيًا من سكاكين الهواء، بما في ذلك سكاكين مصنوعة من سبائك الألومنيوم، والفولاذ المقاوم للصدأ، والبولي فينيل كلوريد (PVC)، وسبائك التيتانيوم، وسكاكين خاصة بلوحات الدوائر المطبوعة ذات الثقوب الصغيرة، وسكاكين الهواء الحلقية، وسكاكين الهواء الإعصارية، وأنظمة الهواء إلى الهواء. ولعمليات التجفيف الحساسة، تُوفر QXY إمكانية تخصيص عرض الفتحة، وطولها، وتكوين مدخل الهواء، ومطابقة المنفاخ بناءً على المنتج، وحمل السائل، وتصميم الماكينة.
تُشغّل شركة QXY Machinery نظام إنتاج متكامل مدعوم بإمدادات وفيرة من المواد الخام وإدارة صارمة للجودة. وتُمكّن قدرات المعالجة المستقرة والخبرة الفنية الاحترافية من إنتاج منتجات موثوقة، ودعم دقيق للتطبيقات، وخدمة ما بعد البيع فعّالة.
س: ما هو عرض فتحة سكين الهواء الشائع للتجفيف الصناعي؟
ج: في العديد من تطبيقات التجفيف الصناعية التي تعمل بالنفخ، يُعدّ نطاق 0.5-2 مم نطاقًا مرجعيًا شائعًا. ويعتمد الإعداد النهائي على كمية السائل، وسرعة الخط، والمسافة، وشكل المنتج، وقدرة النفخ، وهدف التجفيف.
س: ماذا يحدث إذا كانت فتحة سكين الهواء ضيقة جدًا؟
ج: قد يبدو تدفق الهواء سريعًا، لكنه قد لا يحمل كمية كافية لإزالة الماء الثقيل أو سائل التبريد أو الرغوة أو الرواسب اللزجة. كما أن الفجوة الضيقة أكثر عرضة للانسداد وعدم انتظام الضبط.
س: ماذا يحدث إذا كانت فتحة سكين الهواء واسعة جدًا؟
ج: يمكن للفتحة الواسعة أن تستهلك المزيد من الهواء، وتقلل من سرعة الخروج المفيدة إذا لم يتمكن المنفاخ من مواكبة ذلك، وتخلق ارتدادًا للرذاذ، وتزيد من الضوضاء، وتقلل من التحكم في التجفيف.
س: هل يمكن للضغط العالي إصلاح عرض الفتحة غير المناسب؟
ج: ليس بشكل موثوق. قد يؤدي الضغط الزائد إلى زيادة تدفق الهواء في المناطق القوية بينما تظل المناطق الضعيفة أو المسدودة دون المستوى المطلوب. يجب فحص فجوة الفتحة، وتوازن المدخل، والمسافة، والزاوية، وتوافق المنفاخ معًا.
س: لماذا تترك سكين الهواء الخاصة بي خطوطاً رطبة؟
ج: غالباً ما تنتج الخطوط الرطبة عن فجوة غير متساوية في الفتحة، أو التلوث عند المخرج، أو تلف الحواف، أو ضعف توازن المدخل، أو مسافة تركيب تتغير عبر طول السكين.
س: هل يجب عليّ تعديل عرض الفتحة في الموقع؟
ج: فقط ضمن النطاق الموصى به من قبل الشركة المصنعة. تتم معايرة سكاكين الهواء QXY في المصنع وفقًا للطلب، لذا يجب على العمليات الحساسة التأكد من الفجوة المستهدفة وطريقة الضبط قبل إجراء أي تغييرات ميدانية.
س: ما المعلومات التي يجب عليّ تقديمها قبل اختيار عرض الفتحة؟
أ: أرسل عرض المنتج، وسرعة الخط، ونوع السائل، والجفاف المطلوب، ومصدر الهواء المتاح، وبيانات المنفاخ الحالية، ومسافة العمل، وزاوية التركيب، وطول سكين الهواء، ومتطلبات المواد، وصور أو رسومات لمحطة التجفيف.
