تُعدّ مسافة تركيب سكين الهواء من أسهل الإعدادات التي يُغفل عنها. قد يكون طول السكين مناسبًا، وقد تكون قوة المنفاخ كافية، وقد يكون عرض الفتحة ملائمًا. ولكن إذا تم تركيب سكين الهواء بعيدًا جدًا عن السطح، فإن ستارة الهواء تفقد تأثيرها قبل أن تصل إلى الماء أو الغبار أو الرقائق أو سائل التبريد. أما إذا تم تركيبها قريبة جدًا، فقد يتسبب الهواء في تناثر السائل للخلف، أو إتلاف المنتجات الخفيفة، أو تكوين منطقة نفخ ضيقة لا تصل إلى الحواف والتجاويف.
لا يُقصد بمسافة التركيب المثالية أقرب نقطة ممكنة، بل المسافة التي يظل فيها تدفق الهواء قويًا وواسعًا وفي الاتجاه الصحيح لإبعاد الملوثات عن السطح. في العديد من تطبيقات التجفيف والنفخ، تستخدم شركة QXY Machinery مسافة تتراوح بين 20 و50 ملم كمسافة عملية بين سكين الهواء والمنتج. غالبًا ما تُظهر المسافات التي تزيد عن 60 ملم انخفاضًا واضحًا في السرعة ما لم يُصمم النظام بأكمله لهذه المسافة.
تعتمد المسافة المناسبة على العملية. فلوحة الدوائر المطبوعة المسطحة، واللوح الزجاجي، وصف الزجاجات، والشريط المعدني، وعبوة الطعام، والقطعة المصنعة آليًا، والنسيج، كلها تتفاعل بشكل مختلف مع تأثير الهواء. لذا، ينبغي اختيار المسافة بناءً على سلوك المنتج، وليس بناءً على سهولة استخدام الحامل فقط.
لا يحافظ الهواء الخارج من سكين الهواء على شكله نفسه إلى الأبد. فمع تحركه، ينتشر ويتباطأ ويختلط بالهواء المحيط. ويحافظ الهواء على تركيزه عند المسافات القصيرة، بينما تمنحه المسافات الأطول وقتًا أطول للتوسع وفقدان تأثيره على السطح.
يُعدّ هذا الفقدان مهمًا لأنّ عملية إزالة الماء لا تعتمد فقط على حجم الهواء. يجب أن يصطدم الهواء بالسطح بقوة قصّ كافية لكسر طبقة الماء أو تحريك الجزيئات. إذا كانت مسافة العمل طويلة جدًا، غالبًا ما يزيد المشغلون من قوة النفخ للتعويض. أحيانًا يُجدي ذلك نفعًا طفيفًا، ولكن في كثير من الأحيان يزيد من الضوضاء واستهلاك الطاقة بينما يبقى المنتج رطبًا.
تؤثر المسافة أيضًا على التغطية. فالسكين القريبة جدًا قد تُحدث خط عمل قويًا ولكنه ضيق، مما قد يُزيل الماء مباشرةً أسفل الفتحة مع ترك قطرات بجانبها. أما المسافة المتوسطة فتُتيح منطقة عمل أوسع قليلًا، لكن المسافة الكبيرة جدًا تُضعف تأثير الستارة الهوائية.

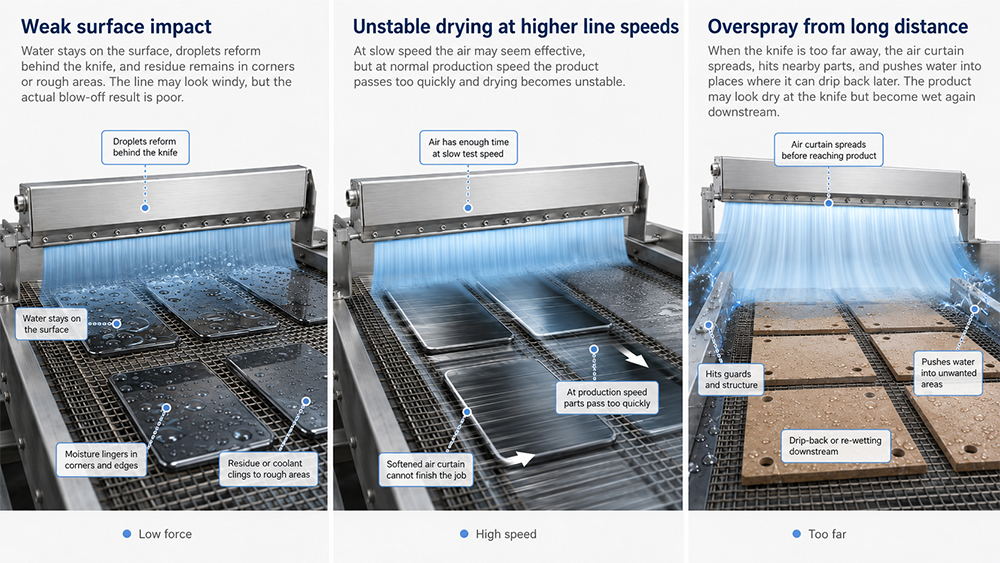

أولى الأعراض هي ضعف تأثير السطح. يبقى الماء على السطح، وتتشكل قطرات خلف الشفرة، ويتراكم الغبار في الزوايا، أو يلتصق سائل التبريد بالمناطق الخشنة. قد يبدو الخط متعرجًا، لكن نتيجة التفريغ الفعلية ضعيفة.
من الأعراض الأخرى عدم استقرار عملية التجفيف عند سرعات خط الإنتاج العالية. عند السرعات المنخفضة، قد يكون للهواء وقت كافٍ للعمل. أما عند السرعات العادية، فيمر المنتج بسرعة كبيرة، ولا تستطيع ستارة الهواء المُخففة إتمام العملية. وهذا شائع عندما يتم اختبار الآلة ببطء أثناء الإعداد، ثم تعمل بسرعة أكبر في الإنتاج.
قد يؤدي الرش من مسافة بعيدة إلى تناثر الرذاذ. ينتشر ستار الهواء قبل وصوله إلى المنتج، ويصطدم بالحواجز أو الأجزاء المجاورة، ويدفع الماء إلى أماكن قد يتساقط فيها لاحقًا. قد يبدو المنتج جافًا عند نقطة الرش، ثم يصبح رطبًا مرة أخرى في اتجاه مجرى الرش.
ليس بالضرورة أن يكون الاقتراب الشديد أفضل. قد تُحدث ضربة قوية بسكين الهواء القريب، لكنها قد لا تُتيح للسائل مساحة كافية للابتعاد. قد يتناثر الماء للخلف، أو يرتد نحو الجانب المقابل، أو يتحول إلى رذاذ. أما بالنسبة للمنتجات الخفيفة، فقد يُحرك الهواء القطعة، أو يرفع طبقة رقيقة، أو يُهزّ شبكة، أو يُخلّ بترتيب الزجاجات.
يؤدي التقارب الشديد إلى تقليل هامش الخطأ في تفاوت ارتفاع المنتج. فإذا تحركت لوحة ملتوية، أو جزء مرتفع، أو غطاء، أو أداة تثبيت، أو وصلة ناقلة بالقرب من سكين الهواء، فقد تصبح الفجوة غير آمنة أو غير متناسقة. قد يجف منتج ما جيدًا، بينما يلامس المنتج التالي منطقة الخطر أو يتعرض لضغط هواء أقوى بكثير.
تصبح الصيانة أكثر صعوبة أيضاً. قد يؤدي تركيب سكين بالقرب من عملية رطبة أو متسخة أو لزجة إلى تراكم الرذاذ والرواسب عند المخرج. وهذا بدوره قد يؤثر على أداء الفتحة بمرور الوقت ويسبب ظهور خطوط رطبة.
في العديد من تطبيقات التجفيف بالهواء المضغوط بتقنية QXY، يُعد نطاق 20-50 مم نطاقًا عمليًا للبدء. فهو قريب بما يكفي للحد من تأثير السطح، ولكنه يترك عادةً مساحة لحركة المنتج، والأقواس، والواقيات، والتصريف. يجب تحديد النقطة الدقيقة داخل هذا النطاق عن طريق اختبار المنتج الفعلي بالسرعة العادية.
لا تختبر الجهاز بناقل فارغ وتفترض صحة الإعدادات. شغّله بحمولة السائل المعتادة. استخدم ارتفاع المنتج الفعلي، وملمس السطح، وسرعة الخط. افحص السطح مباشرةً بعد سكين الهواء، ثم افحصه مرة أخرى في اتجاه مجرى الهواء. إذا عاد الماء لاحقًا، فقد تكون المشكلة ارتدادًا للرذاذ، أو سوء تصريف، أو تراكمًا للرذاذ، وليس مجرد ضعف في قوة النفخ.
إذا كان خط الإنتاج يتضمن تفاوتًا في ارتفاع المنتج، فاستخدم أعلى نقطة متوقعة للمنتج أو نقطة التثبيت كجزء من تحديد المسافة. يجب أن تكون مسافة العمل فعالة وآمنة ميكانيكيًا.
لا يمكن فصل مسافة التركيب عن زاوية الاصطدام. يستخدم نظام التوجيه المرجعي QXY عادةً زاوية اصطدام تتراوح بين 15 و45 درجة من سطح المنتج، بزاوية في اتجاه حركة الناقل. والهدف من ذلك هو قص الماء وتوجيهه نحو مسار التصريف، وليس مجرد اصطدامه بالسطح بشكل عمودي.
على مسافة قصيرة، قد تتسبب الزاوية الحادة في تناثر السائل. أما على مسافة أطول، فقد تفقد الزاوية المنخفضة الكثير من قوتها قبل أن تتمكن من إزالة السائل. غالبًا ما يتحقق الإعداد الأمثل من خلال تغييرات طفيفة: حرك السكين بضعة ملليمترات، اضبط الزاوية، ثم أعد تشغيل المنتج بسرعة الإنتاج.
راقب اتجاه حركة الماء. إذا تم دفع الماء جانبياً نحو سكة التوجيه، أو لأعلى نحو الحاجز الواقي، أو عائداً إلى المنتج، فإن الزاوية والمسافة تعيقان العملية.
تحتاج الألواح والصفائح المسطحة عادةً إلى ضربة ثابتة ومتساوية على كامل عرضها. تساعد المسافة المتوسطة على تغطية السطح، ولكن يجب أن تكون السكين قريبة بما يكفي لتجنب الحواف الضعيفة. بالنسبة للوحات الدوائر المطبوعة وخطوط الزجاج، قد تؤدي المسافة غير المناسبة إلى ظهور قطرات ماء أو تسربها داخل التفاصيل الصغيرة للسطح.
تتطلب الأجزاء غير المنتظمة مزيدًا من الحذر. فالأضلاع والثقوب والأخاديد والأغطية والحواف المرتفعة والتجهيزات والمناطق الغائرة قد تعيق تدفق الهواء أو تُنشئ مناطق ظل. وقد لا يُغطي وضع واحد لسكين الهواء المسطح جميع هذه الأجزاء. في هذه الحالات، قد يكون استخدام سكين ثانوي أو سكين بزاوية أو سكين هواء حلقي أو سكين هواء دائري أو تجهيزات خاصة بالعملية أفضل من مجرد تقريب سكين واحد.
تحتاج المنتجات المرنة والأغشية والملصقات والمنسوجات إلى مسافة تمنع اهتزازها. فإذا كانت شفرة الهواء قريبة جدًا، فقد يهتز المنتج أو يرتفع. أما إذا كانت بعيدة جدًا، فسيبقى السطح رطبًا. ويصبح نظام الدعم أسفل المنتج جزءًا من نظام النفخ.
الموقف | مشكلة المسافة التي يجب التحقق منها | العمل العملي |
يبقى الماء على كامل العرض | قد يكون السكين بعيدًا جدًا أو المنفاخ التأثير ضعيف للغاية. | انتقل إلى نطاق 20-50 مم، ثم تحقق من الضغط وفجوة الفتحة وسرعة الخط. |
رش أو رذاذ حول المحطة | قد يكون السكين قريبًا جدًا، أو شديد الانحدار، أو يدفع الماء إلى داخل الواقيات. | قم بزيادة المسافة قليلاً، وقلل الزاوية، وتأكد من خروج الماء إلى مسار التصريف. |
يجف المركز فقط | قد يؤدي التقارب إلى ضيق قد يكون خط العمل أو تغطية الحواف ضعيفًا. | اضبط المسافة والزاوية والبروز؛ وتحقق من توازن تدفق الهواء على كامل العرض. |
يتحرك المنتج أو يهتز | قد يكون تأثير الهواء قويًا جدًا عند المسافة المختارة. | قم بزيادة المسافة قليلاً، أو تقليل الضغط، أو تغيير الزاوية، أو تحسين الدعم. |
سجّل الإعدادات قبل إجراء أي تغييرات: مسافة التركيب، والزاوية، وعرض الفتحة، وضغط المنفاخ، ومصدر الهواء، وسرعة الخط، وارتفاع المنتج، ونوع السائل، ومكان وجود الرطوبة. هذا يحوّل ضبط المسافة إلى اختبار مُحكم بدلاً من التخمين.
غيّر متغيرًا واحدًا في كل مرة كلما أمكن ذلك. إذا قام الفريق بتغيير المسافة والزاوية والضغط وعرض الفتحة معًا، فسيصعب تحديد ما حسّن النتيجة. ابدأ بالمسافة والزاوية، ثم تحقق مما إذا كان المنفاخ وفجوة الفتحة لا يزالان متوافقين مع العملية.
افحص الحامل بعد الاختبار. قد تترهل أو تلتوي سكاكين الهواء الطويلة إذا كان الدعم ضعيفًا، مما يُغير المسافة على طولها. قد تكون السكين على بُعد 30 مم من المنتج عند أحد طرفيها و45 مم عند الطرف الآخر. هذا الاختلاف قد يظهر على شكل تجفيف غير متساوٍ.
المعلمة | القيمة المرجعية QXY |
مسافة العمل النموذجية | 20-50 مم للعديد من تطبيقات التجفيف والنفخ |
تحذير بشأن أقصى مسافة | عند تجاوز 60 مم، يكون فقدان السرعة الكبير شائعًا |
زاوية الاصطدام | 15-45 درجة من سطح المنتج |
اتجاه تدفق الهواء | مائلة في اتجاه حركة الناقل للتجفيف القياسي |
ضغط العمل | 2-6 رطل لكل بوصة مربعة (0.14-0.42 بار) للأنظمة التي تعمل بالمنفاخ |
فجوة الفتحة العامة | معيار 0.5-2 مم للعديد من مهام التجفيف الصناعية |
تجانس تدفق الهواء | هدف معايرة المصنع +/-5% على طول السكين |
شركة QXY Machinery (شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة) هي شركة تقنية متقدمة تجمع بين البحث والتطوير والتصميم والإنتاج والمبيعات، وتتخصص في حلول التجفيف وإزالة الغبار ونفخ المياه للتطبيقات الصناعية. بفضل خبرتها التي تزيد عن 10 سنوات في مجال سكاكين الهواء، طورت QXY Machinery قاعدة تقنية راسخة ونظامًا متكاملًا للبحث والتطوير الداخلي.

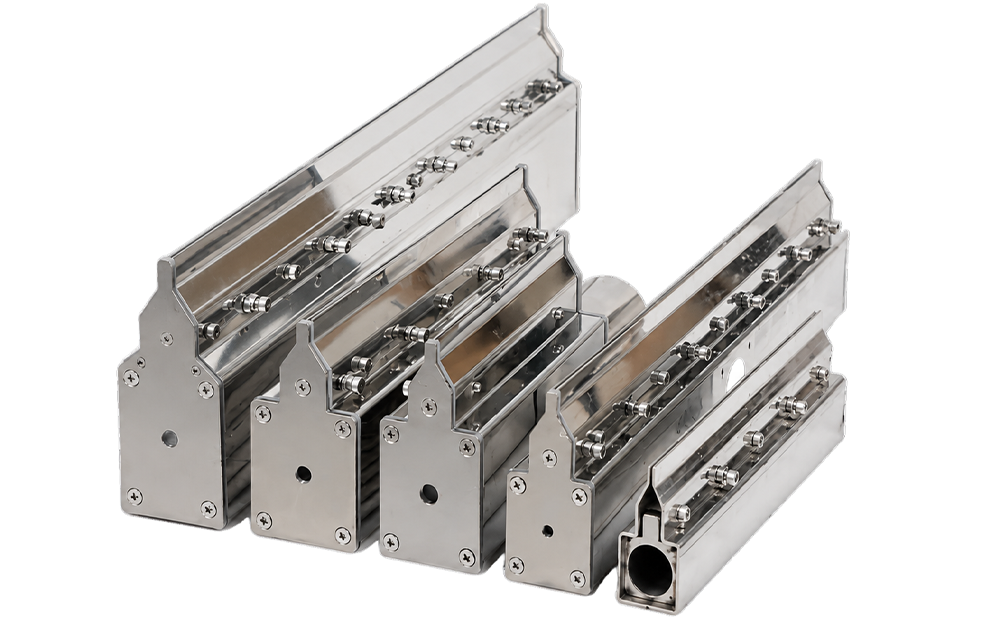

طورت شركة QXY Machinery بشكل مستقل عشرات النماذج من سكاكين الهواء المصنوعة من سبائك الألومنيوم، والفولاذ المقاوم للصدأ، والبولي فينيل كلوريد (PVC)، وسبائك التيتانيوم، بالإضافة إلى سكاكين الهواء الخاصة بلوحات الدوائر المطبوعة ذات الثقوب الصغيرة، وسكاكين الهواء الحلقية، وسكاكين الهواء الإعصارية، وتكوينات الهواء إلى الهواء. وبالنسبة لعمليات النفخ الحساسة للمسافة، توفر QXY دعمًا لتخصيص طول السكين، وعرض الفتحة، وتكوين المدخل، واختيار المواد، وتقديم نصائح التركيب بناءً على هندسة المنتج وسرعة خط الإنتاج.
تُشغّل شركة QXY Machinery نظام إنتاج متكامل مدعوم بإمدادات وفيرة من المواد الخام وإدارة صارمة للجودة. وتُمكّن قدرات المعالجة المستقرة والخبرة الفنية الاحترافية من إنتاج منتجات موثوقة، ودعم دقيق للتطبيقات، وخدمة ما بعد البيع فعّالة.
س: ما هي المسافة الموصى بها لتركيب سكين الهواء؟
ج: بالنسبة للعديد من تطبيقات التجفيف بتقنية QXY ونفخ الأسطح، يُعد نطاق 20-50 مم نطاقًا عمليًا للبدء. وتعتمد المسافة النهائية على ارتفاع المنتج، وسرعة خط الإنتاج، وحمل السائل، وفجوة الفتحة، والزاوية، وقدرة المنفاخ.
س: ماذا يحدث إذا تم تركيب سكين الهواء بعيدًا جدًا عن السطح؟
ج: ينتشر الستار الهوائي ويفقد تأثيره. قد يبقى الماء أو الغبار أو سائل التبريد على المنتج، خاصة عند سرعات الخط العالية أو على الأسطح الخشنة والمنخفضة.
س: هل من الأفضل تركيب سكين الهواء في أقرب مكان ممكن؟
ج: ليس دائماً. فالقرب الشديد قد يتسبب في ارتداد الرذاذ، أو تكوّن الضباب، أو حركة المنتج، أو الاهتزاز، أو تراكم البقايا عند الفتحة، أو مشاكل في الخلوص الميكانيكي مع الأجزاء والتركيبات المرتفعة.
س: كيف تؤثر الزاوية على مسافة التركيب؟
ج: المسافة والزاوية تعملان معًا. يستخدم نظام QXY عادةً زاوية تتراوح بين 15 و45 درجة من سطح المنتج، بزاوية تتناسب مع حركة الناقل، بحيث يقوم الهواء بقص السائل بعيدًا بدلاً من دفعه مرة أخرى على المنتج.
س: لماذا يجف المنتصف جيداً بواسطة سكين الهواء الخاص بي ولكن ليس عند الحواف؟
ج: تشمل الأسباب المحتملة مسافة التركيب القريبة جدًا لتغطية العرض الكامل، والبروز الضعيف، وارتفاع الدعامة غير المتساوي، وضعف تدفق الهواء عند الحواف، أو ضعف التصريف عند حواف المنتج.
س: هل ينبغي اختبار مسافة التركيب عند سرعة الإنتاج العادية؟
ج: نعم. قد لا يعمل الإعداد الذي يعمل بسرعة تحريك بطيئة عند سرعة الإنتاج. اختبره باستخدام المنتج الحقيقي، وحمولة سائلة عادية، وسرعة ناقل عادية، ومسافة عادية بين المنتجات.
س: ما المعلومات التي يجب عليّ إرسالها إلى QXY قبل اختيار مسافة التركيب؟
أ: أرسل رسومات أو صور المنتج، ونطاق ارتفاع المنتج، وسرعة الخط، ونوع السائل، والجفاف المطلوب، وطول سكين الهواء، وبيانات المنفاخ المتاحة، وعرض الفتحة، ومساحة التركيب، وأي حدود لخلوص السلامة.
