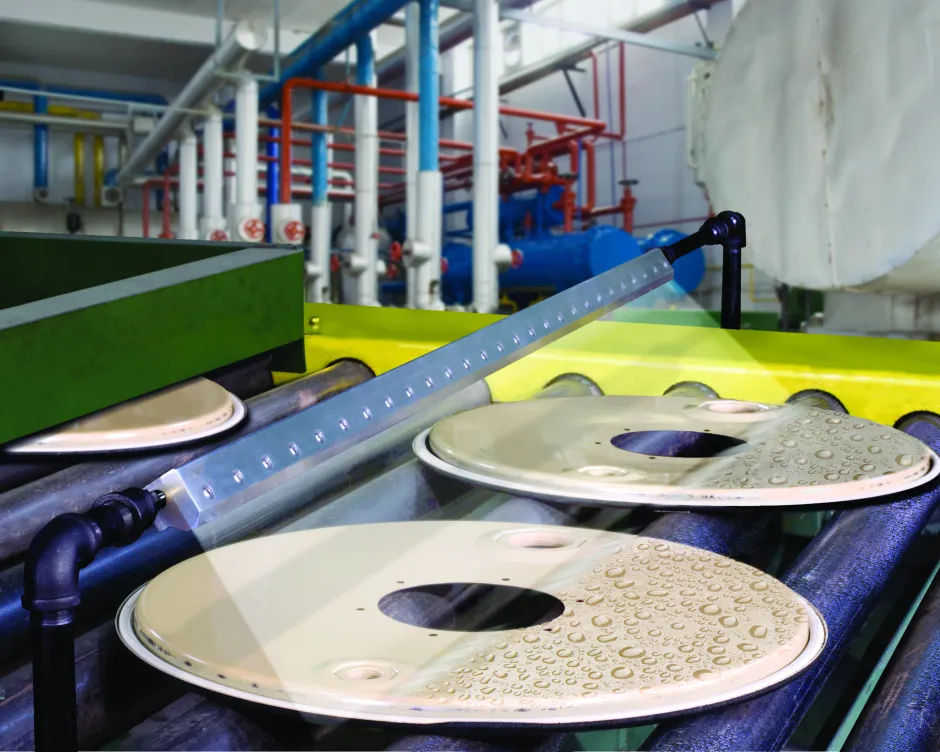

يركز العديد من المشترين أولاً على طول سكين الهواء، وحجم المنفاخ، وعرض الفتحة. هذه عوامل مهمة، ولكن في خط إنتاج حقيقي، يمكن لزاوية سكين الهواء أن تُغير نتيجة التجفيف بنفس القدر. فسكين الهواء نفسه قد يُجفف بشكل نظيف، أو يترك حوافًا رطبة، أو يُسبب تناثر الماء، أو يدفع الماء إلى المحطة التالية، وذلك بحسب اتجاهه.
تحدد زاوية تدفق الهواء مسار الماء. كما أنها تُغير مقدار التدفق الذي يُصبح فعالاً على السطح، ومقدار ما يتحول إلى ارتداد أو رذاذ أو اضطراب. يُمكن لتغيير طفيف في الزاوية أن يُوجه الماء نحو مسار التصريف. أما الزاوية الخاطئة فقد تدفعه إلى سكة التوجيه، أو أسفل حافة المنتج، أو إلى السطح مرة أخرى، أو إلى حاجز حيث يتقطر لاحقًا.
في العديد من تطبيقات التجفيف باستخدام آلات QXY، تتراوح زاوية الاصطدام العملية بين 15 و45 درجة من سطح المنتج، مع توجيه تدفق الهواء في اتجاه حركة الناقل. هذا نطاق مبدئي، وليس قاعدة ثابتة. تعتمد الزاوية المثلى على السطح، وحمل السائل، وسرعة الخط، ومسافة التركيب، وما تتحمله العملية التالية.
لا تزيل السكين الهوائية الماء بمجرد ضرب السطح، بل تحركه في اتجاه محدد. وهذا الاتجاه مهم. ففي السيور الناقلة، عادةً ما يحتاج الهواء إلى دفع الماء نحو الحافة الخلفية أو المصرف الجانبي أو منطقة التجميع. وإذا كانت زاوية الهواء تعيق هذا المسار، تصبح عملية التجفيف غير مستقرة.
قد يرى المشتري ستارة هوائية قوية فيظن أن النظام يتمتع بقوة كافية. لكن القوة في الاتجاه الخاطئ قد تُفاقم المشكلة، إذ قد تُؤدي إلى تمزيق طبقة الماء، أو تناثر القطرات جانبياً، أو دفع الماء أسفل حافة المنتج. يبدو السطح نشطاً، لكن المنتج يبقى رطباً عند وصوله إلى مرحلة وضع الملصقات، أو الطباعة، أو الطلاء، أو الفحص، أو التعبئة.
لذا، ينبغي ضبط الزاوية بمراقبة حركة الماء. فالمسألة لا تقتصر على ما إذا كان الهواء يصطدم بالمنتج، بل تتعداها إلى أين يتجه الماء بعد اصطدامه به.
تُوجّه الزاوية الحادة الماء مباشرةً نحو السطح، مما قد يُحدث تأثيرًا قويًا، ولكنه قد يُؤدي أيضًا إلى ارتداد الماء. على الأسطح الملساء والزجاجات والأجزاء المعدنية والزجاج، قد يُؤدي ذلك إلى تكوّن رذاذ حول المحطة. قد يبدو المنتج جافًا للحظة، ثم يمتص الرطوبة من الحواجز أو البكرات أو الأسطح المجاورة.
قد تتسبب الزوايا الحادة أيضًا في إتلاف المنتجات خفيفة الوزن. فالألواح الرقيقة والأغشية المرنة والملصقات والتغليف الخفيف قد تهتز أو ترتفع إذا اصطدم بها الهواء بشكل مباشر. عندئذٍ، يخفف المشغلون الضغط، ولكن قد تكمن المشكلة الحقيقية في الزاوية والدعم، وليس في قدرة المنفاخ.
الزاوية الحادة ليست دائمًا خاطئة. بعض الأحمال السائلة الثقيلة أو الأجزاء الخشنة تتطلب قوة ضغط أكبر. المهم هو ما إذا كان الماء يخرج من المنتج بسلاسة. إذا ظهر تناثر الماء أو إعادة ترطيب المنتج، قلل الزاوية، أو غيّر مسار خروج الماء، أو اضبط مسافة التركيب قبل زيادة ضغط الهواء ببساطة.
تُوجّه الزاوية الضحلة الهواءَ لمسافة أطول على طول السطح. قد يكون هذا مفيدًا لدفع الماء نحو الحافة، ولكن إذا كانت الزاوية ضحلة جدًا، فقد ينزلق تيار الهواء فوق القطرات بدلًا من اختراق طبقة الماء. والنتيجة هي سطح لا يزال يحمل طبقة رقيقة رطبة بعد مرور الهواء.
تتأثر الزوايا الضحلة أيضاً بخصائص السطح. فالحواف المرتفعة، والنتوءات، والثقوب، والأغطية، ودلائل المنتجات قد تعيق مسار الهواء. وقد يبقى الماء خلف هذه الخصائص لأن الهواء لا يصل إلى المنطقة المحمية.
عندما تفشل زاوية القطع المنخفضة، لا يكون العرض عادةً تناثرًا كبيرًا للماء، بل يكون عدم جفافه بشكل كامل: قطرات صغيرة، أو قطرات على الحواف، أو خطوط رطبة، أو بقاء الماء في المناطق المنخفضة. قد يكون الحل هو استخدام زاوية قطع أكثر حدة، أو سكين إضافي، أو سكين جانبي، أو أداة تثبيت خاصة بالمنتج.
في عمليات التجفيف القياسية باستخدام السيور الناقلة، يوجه نظام التوجيه المرجعي QXY تدفق الهواء في اتجاه حركة السير. يساعد هذا على إبعاد الماء عن المنتج الداخل وتوجهه نحو مخرج أو مسار التصريف. أما إذا كانت زاوية الشفرة معاكسة لحركة السير، فقد يدفع الهواء الماء عائدًا إلى منطقة التبلل.
قد يتسبب تدفق الهواء العكسي في إعادة التبلل. يمر المنتج أسفل سكين الهواء، لكن الماء يُدفع نحو المنتج التالي، أو دليل التدفق العلوي، أو سطح الناقل. وبالتالي، تتحرك الرطوبة في الخط في الاتجاه الخاطئ على الرغم من أن سكين الهواء يعمل بشكل صحيح.
يسهل إغفال هذا الخطأ في الشفرات السفلية أو الأنظمة ثنائية الجوانب. قد تُركّب الشفرة السفلية بالمقلوب أو تُوجّه في الاتجاه الخاطئ. يجف السطح العلوي، لكن السطح السفلي يستمر في التقطير لأن تيار الهواء السفلي يُوجّه الماء إلى الناقل بدلاً من إبعاده عنه.
لا يمكن اختيار الزاوية بمعزل عن غيرها. فزاوية 30 درجة على مسافة 25 مم لا تتصرف بنفس طريقة زاوية 30 درجة على مسافة 70 مم. مع ازدياد المسافة، يتسع نطاق تدفق الهواء ويفقد تأثيره على السطح. ومع تغير عرض الفتحة، يتغير التوازن بين السرعة وحجم الهواء.
من الأخطاء الشائعة في تشخيص الأعطال ضبط إعداد واحد فقط. يقوم المشغلون بزيادة قوة النفخ لأن السطح لا يزال رطبًا، لكن زاوية النفخ توجه الماء إلى زاوية غير ظاهرة. أو يفتحون الفتحة لأن زاوية النفخ المنخفضة لا تكسر طبقة الماء. والنتيجة هي استهلاك المزيد من الهواء دون تجفيف مستقر.
ابدأ بمزيج عملي: مسافة تتراوح بين 20 و50 مم، وزاوية تتراوح بين 15 و45 درجة من السطح، وفجوة فتحة مناسبة للعملية. ثم اختبر المنتج الفعلي بالسرعة العادية. راقب مسار الماء أولاً، ثم اضبط الضغط والفجوة.
تحتاج الألواح المسطحة عادةً إلى زاوية ثابتة على امتداد عرضها بالكامل. إذا كان أحد طرفي سكين الهواء ملتويًا، فقد يجف المركز بينما قد تحمل الحافة الماء إلى الأمام. يجب فحص زاوية الألواح الزجاجية العريضة، ولوحات الدوائر المطبوعة، والصفائح المعدنية، وخطوط الألواح من اليسار إلى اليمين، وليس فقط عند الدعامة الأقرب إلى المشغل.
غالباً ما تحتاج الزجاجات والعلب والحاويات إلى زاوية موجهة نحو حافة الغطاء أو الكتف أو الدرزة الجانبية أو منطقة الملصق أو الحافة السفلية. قد لا تصل الزاوية العلوية المستقيمة إلى نقطة التبلل الحقيقية. تُعدّ الزوايا الجانبية أو التصاميم متعددة الزوايا أكثر فعالية عندما تكون منطقة التبلل عمودية أو منحنية.
تتطلب الأجزاء غير المنتظمة مزيدًا من الاختبار. فالأضلاع والأخاديد والثقوب والتجهيزات والمناطق المجوفة تُشكّل مناطق ظل. إذا لم تتمكن الزاوية من الوصول إلى هذه المناطق، فقد يكون استخدام سكين هوائي تورنادو أو سكين هوائي حلقي أو سكين هوائي للثقوب الصغيرة أو سكين ثانٍ أفضل من الضغط بقوة أكبر على سكين شق قياسي واحد.
الأعراض | مشكلة محتملة في الزاوية | فحص عملي |
الماء يهب للخلف | يتم توجيه الهواء عكس اتجاه حركة الناقل أو نحو المنطقة الرطبة. | قم بتوجيه تدفق الهواء مع الحركة وتأكد من الماء يخرج باتجاه مجرى النهر. |
رذاذ أو رذاذ بالقرب من الحراس | قد تكون الزاوية شديدة الانحدار أو المسافة قريبة جدًا. | قلل الزاوية، واضبط المسافة، وتحقق من مكان سقوط القطرات. |
يبقى غشاء رطب رقيق | قد تكون الزاوية ضحلة للغاية بحيث لا تسمح باختراق طبقة الماء. | قم بزيادة الزاوية قليلاً واختبرها بسرعة الخط العادية. |
تبقى الحواف رطبة | قد لا تغطي الزاوية الخرزات الطرفية أو اللفافة السفلية. | تحقق من بروز السقف، وتدفق الهواء الجانبي، ومسار تصريف المياه على الحافة. |
الجانب السفلي يستمر في التقطير | قد يكون توجيه السكين السفلي غير صحيح. | تأكد من اتجاه السكين السفلي ومسار التصريف أسفل الناقل. |
لا تقم بضبط زاوية سكين الهواء من ناقل فارغ. شغّل منتجات حقيقية، وحمولة سائلة عادية، وسرعة خط عادية، ومسافة عادية بين المنتجات. يتصرف الماء بشكل مختلف عندما يكون الخط ممتلئًا ويتحرك السطح بسرعة الإنتاج.
حدد موضع الدعامة بعد الاختبار. سجّل الزاوية، والمسافة، وفجوة الفتحة، وضغط المدخل، ونوع المنفاخ، ومسار القناة، وسرعة الخط، ونوع السائل، وارتفاع المنتج. في حال تغيّر الخط لاحقًا، تُسهّل هذه الملاحظات عملية تحديد الأعطال وإصلاحها.
تحقق من النتائج على المدى القريب والبعيد. قد يبدو المنتج جافًا عند فوهة الهواء، ولكنه يصبح رطبًا مرة أخرى بعد أن يستقر الرذاذ من الحواجز أو تتساقط المياه من سكة قريبة. إذا ظهرت إعادة التبلل في اتجاه مجرى الماء، فيجب فحص زاوية التدفق ومسار الماء قبل استبدال المنفاخ.
المعلمة | القيمة المرجعية QXY |
زاوية الاصطدام | 15-45 درجة من سطح المنتج للعديد من تطبيقات التجفيف القياسية |
اتجاه تدفق الهواء | بزاوية في اتجاه حركة الناقل |
مسافة العمل | 20-50 مم للعديد من تطبيقات التجفيف والنفخ |
تحذير بشأن أقصى مسافة | عند تجاوز 60 مم، يكون فقدان السرعة الكبير شائعًا |
فجوة الفتحة العامة | معيار 0.5-2 مم للعديد من مهام التجفيف الصناعية التي تعمل بالنفخ |
ضغط العمل | 2-6 رطل لكل بوصة مربعة (0.14-0.42 بار) للأنظمة التي تعمل بالمنفاخ |
تجانس تدفق الهواء | هدف معايرة المصنع +/-5% على طول السكين |
إمكانية التخصيص | طول مخصص يصل إلى 6 أمتار، وعرض الفتحة، وتكوين المدخل، ونمط الثقوب، واختيار المواد |
شركة QXY Machinery (شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة) هي شركة تقنية متقدمة تجمع بين البحث والتطوير والتصميم والإنتاج والمبيعات، وتتخصص في حلول التجفيف وإزالة الغبار ونفخ المياه للتطبيقات الصناعية. بفضل خبرتها التي تزيد عن 10 سنوات في مجال سكاكين الهواء، طورت QXY Machinery قاعدة تقنية راسخة ونظامًا متكاملًا للبحث والتطوير الداخلي.
تُنتج شركة QXY Machinery أكثر من 15 نوعًا قياسيًا من سكاكين الهواء، بما في ذلك سكاكين مصنوعة من سبائك الألومنيوم، والفولاذ المقاوم للصدأ، والبولي فينيل كلوريد (PVC)، وسبائك التيتانيوم، وسكاكين دوائر مطبوعة ذات ثقوب صغيرة، وسكاكين هواء حلقية، وسكاكين هواء تورنادو، وتكوينات هواء-إلى-هواء. وبالنسبة لخطوط التجفيف الحساسة للزاوية، تُقدم QXY خدمات مراجعة التصميم، وتحديد اتجاه التركيب، وعرض الفتحة، وتكوين المدخل، ومطابقة المنفاخ، وتقديم استشارات اختبار خاصة بالمنتج.
تُشغّل شركة QXY Machinery نظام إنتاج متكامل مدعوم بإمدادات وفيرة من المواد الخام وإدارة صارمة للجودة. وتُمكّن قدرات المعالجة المستقرة والخبرة الفنية الاحترافية من إنتاج منتجات موثوقة، ودعم دقيق للتطبيقات، وخدمة ما بعد البيع فعّالة.
س: ما هي زاوية سكين الهواء الموصى بها؟
ج: بالنسبة للعديد من تطبيقات التجفيف القياسية، تستخدم QXY زاوية 15-45 درجة من سطح المنتج كنطاق مرجعي عملي، مع توجيه تدفق الهواء في اتجاه حركة الناقل.
س: لماذا تؤثر زاوية سكين الهواء على التجفيف بهذا القدر؟
ج: تتحكم الزاوية في اتجاه الماء وقص السطح. يمكن لنفس حجم الهواء أن يجفف جيدًا، أو يترك حوافًا رطبة، أو يُحدث رذاذًا متناثرًا اعتمادًا على المكان الذي يوجه إليه التيار الماء.
س: هل زاوية سكين الهواء الأكثر حدة هي الأفضل دائمًا؟
ج: لا. يمكن أن تؤدي الزاوية الحادة إلى تأثير قوي، ولكنها يمكن أن ترتد الماء للخلف، وتخلق ضبابًا، وتحرك المنتجات خفيفة الوزن، أو تتسبب في إعادة التبلل من الحواجز القريبة.
س: ماذا يحدث إذا كانت زاوية سكين الهواء ضحلة للغاية؟
ج: قد تنزلق القطرات بزاوية منخفضة فوق بعضها بدلاً من اختراق طبقة الماء. وقد تترك طبقات رطبة رقيقة، أو قطرات ماء على الحواف، أو ماءً خلف الأجزاء المرتفعة.
س: هل يجب أن تعمل سكين الهواء مع حركة الناقل أم عكسها؟
ج: بالنسبة للتجفيف القياسي، تقوم QXY عمومًا بتوجيه تدفق الهواء مع حركة الناقل بحيث يتحرك الماء بعيدًا عن المنتج الوارد ونحو المصرف أو مسار الخروج في اتجاه المصب.
س: لماذا لا تجفف سكين الهواء السفلية الجانب السفلي جيدًا؟
ج: قد يكون السكين السفلي موجهاً في الاتجاه الخاطئ، أو مثبتاً بعيداً جداً، أو يدفع الماء إلى داخل الناقل. تحقق من زاوية السكين السفلي، ونظام التصريف، واتجاه تدفق الهواء.
س: ما المعلومات التي يجب أن أرسلها إلى QXY قبل اختيار زاوية سكين الهواء؟
أ: أرسل صور المنتج، وموقع المنطقة الرطبة، وسرعة الخط، ونوع السائل، والسطح الجاف المطلوب، وتصميم سكين الهواء، والمسافة، وعرض الفتحة، وبيانات المنفاخ، ومساحة التركيب.
