صُممت سكين الهواء الحلقية لمهمة لا تستطيع سكين الهواء المستقيمة القيام بها بكفاءة بمفردها: توفير تدفق هواء متوازن بزاوية 360 درجة حول المنتج المار. وهذا ما يجعلها الخيار الأمثل للأسلاك والكابلات والأنابيب والخراطيم وخطوط البثق حيث يجب إزالة الماء أو الغبار أو الزيت من جميع الجوانب دفعة واحدة.
لكن مفهوم التغطية الكاملة لا يُجدي نفعًا إلا إذا تطابق حجم الحلقة مع حجم المنتج. فإذا لم يُختر القطر الداخلي بشكل مناسب، تصبح الفجوة الهوائية حول المنتج إما واسعة جدًا أو خطيرة للغاية. وهذا يُؤثر على مدى وصول الهواء إلى السطح مباشرةً، وعلى مقدار الجهد المطلوب من المنفاخ للحصول على النتيجة المرجوة.
توضح شركة "إير كونترول إندستريز" ذلك بوضوح في دليلها الخاص بسكاكين الهواء: يعتمد الحصول على تدفق الهواء المناسب حول سكين الهواء الحلقي على تحديد قطر الحلقة، وقطر الفتحة، وعدد مداخل الهواء، وحجم فتحة التفريغ، وضغط الهواء. بعبارة أخرى، قطر الحلقة ليس مجرد بُعد شكلي، بل هو أحد أهم عوامل الأداء.
يعتقد العديد من المشترين أن تحديد قطر الحلقة أمرٌ سهل: يكفي جعل الفتحة الداخلية أكبر من المنتج والانتقال إلى الخطوة التالية. لكن هذا عادةً ما يؤدي إلى أحد خطأين: إما أن تصبح الحلقة فضفاضة جدًا فتضعف عملية التجفيف، أو أن تصبح ضيقة جدًا لدرجة يصعب معها تشغيل الخيط بأمان.
● كبير جدًا: تصبح الفجوة الهوائية أوسع، وتنخفض السرعة على سطح المنتج، ويصبح من الصعب دفع الماء أو الغبار بالتساوي.
● كبير جدًا: قد يتطلب النظام جهدًا أكبر من المنفاخ للحصول على نفس نتيجة التجفيف، مما يزيد من تكلفة التشغيل.
● صغير جدًا: قد يتحرك المنتج أو يهتز أو يلامس الحلقة إذا كان ثبات الخط ضعيفًا.
● صغير جدًا: يصبح التركيب حساسًا لوصلات التوصيل، واختلاف القطر، والشكل البيضاوي، أو اهتزاز المنتج على الخطوط الأسرع.
● صغير جدًا: يصعب الوصول للصيانة، خاصة عندما يحتاج الخط إلى تمرير سريع أو تغيير متكرر للمنتج.
تؤكد العديد من المراجع الصناعية على الفكرة نفسها. يقترح بعض موردي مناشير الهواء ترك مسافة معقولة فوق حجم المنتج بدلاً من فجوة كبيرة، لأنه بمجرد أن تبتعد الحلقة كثيراً عن المنتج، يفقد تيار الهواء تركيزه قبل أن يؤدي وظيفته بكفاءة. وتوضح مقالة QXY حول مناشير الهواء الحلقية هذه النقطة العملية بشكل غير مباشر من خلال التأكيد على القطر الداخلي المصمم خصيصاً بدلاً من استخدام تصميم واحد يناسب جميع الأحجام.

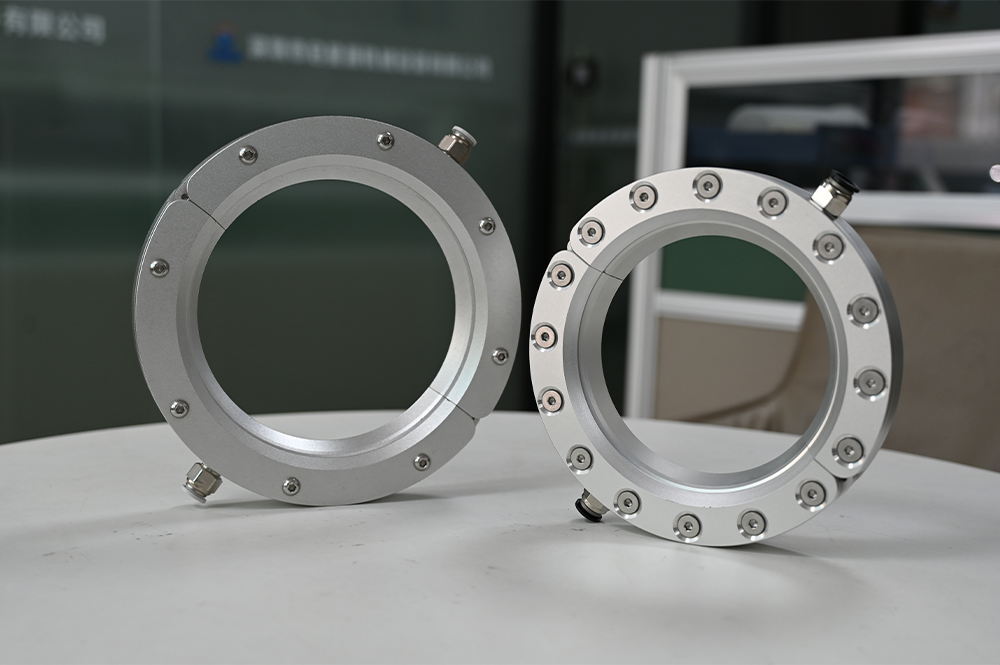

يبدأ اختيار القطر المناسب بالقياس، وليس بالتخمين. حجم المنتج الاسمي الموضح في الرسم ليس سوى البداية، فالخط الفعلي غالباً ما يتصرف بشكل مختلف.
● أقصى قطر خارجي للمنتج، وليس فقط القطر الاسمي الموجود في الرسم.
● التباين الحقيقي في القطر أثناء الإنتاج، بما في ذلك التورم، والشكل البيضاوي، وسمك الطلاء، أو حمل طبقة الماء.
● سرعة الخط واستقرار المنتج خلال منطقة التجفيف.
● النتيجة المطلوبة للتجفيف أو النفخ: إزالة الماء الخفيف، أو بقايا الحمام الثقيلة، أو إزالة البودرة، أو مسح الزيت.
● مساحة التركيب المتاحة وما إذا كان يجب أن تكون الحلقة صلبة أم مكونة من جزأين مفصليين لتسهيل التركيب.
● مصدر الهواء وضغط التشغيل المتوقع عند مدخل الحلقة.
هذا الأمر مهم لأن ظروف خط الإنتاج تُغيّر من قطر الحلقة المُختار. عادةً ما يمكن تشغيل أنبوب مصقول صلب يتحرك بثبات عبر الموجهات بخلوص أضيق من أنبوب مرن ساخن أو كابل يتحرك بتذبذب. يجب أن تتناسب الحلقة مع المنتج وحركته.
لا يُعد القطر المناسب هو نفسه لكل منتج دائري. فصلابة المنتج وسرعته وحالة سطحه تؤثر على مدى قوة الفجوة الهوائية.
● الأسلاك والكابلات الصغيرة: غالبًا ما تكون سرعة الخط العالية أهم من مجرد القطر. حتى مع المنتجات الصغيرة، يجب أن تسمح الحلقة بتمرير آمن ومرور ثابت مع الحفاظ على فجوة هوائية ضيقة بما يكفي لتأثير سطحي مفيد.
● الخرطوم المرن والأنبوب الناعم: الحركة والارتداد أكثر أهمية. قد يحتاج الخرطوم إلى مساحة أكبر قليلاً من المنتج الصلب لأن المنتج قد يتحرك أثناء خروجه من أقسام التبريد أو الغسيل.
● أنبوب بلاستيكي أو معدني صلب: غالبًا ما يكون المسار أكثر استقرارًا، لذلك يمكن تحديد حجم الحلقة بشكل أقرب إلى القطر الخارجي الحقيقي إذا كانت الموجهات جيدة وكان الخط مستقيمًا.
● المقاطع المبثوقة التي تكون شبه دائرية ولكنها ليست دائرية تمامًا: لا يزال من الممكن استخدام حلقة دائرية، ولكن يجب على المهندس تحديد الحجم بناءً على أكبر بُعد يمر، وليس المقطع المتوسط.
● الأنابيب الكبيرة أو عمليات البثق ذات الأقطار الكبيرة: يصبح قطر الحلقة عاملاً مؤثراً في التكلفة وتدفق الهواء بقدر ما هو عامل هندسي. تتطلب الحلقات الأكبر حجماً عناية فائقة بترتيب المدخل وفتحة التفريغ وتوازن الهواء.
على سبيل المثال، قد يحمل أنبوبٌ خارجٌ من خزان التبريد طبقةً رقيقةً من الماء حول محيطه بالكامل. هذه عمليةٌ كلاسيكيةٌ باستخدام سكين الهواء الحلقي. ولكن إذا كانت سرعة الأنبوب عاليةً ويهتز الأنبوب قليلاً، فقد يقبل المهندس بترك مسافةٍ أكبر قليلاً للحفاظ على استقرار الأنبوب، ثم يستعيد الأداء من خلال تحسين توازن تدفق الهواء ومواءمة المنفاخ.
يحظى القطر بأكبر قدر من الاهتمام، لكنه ليس سوى جزء واحد من الأداء النهائي. إنّ سكين الهواء الحلقي الجيد عبارة عن نظام متكامل، وليس مجرد ثقب في جسم دائري.
● القطر الداخلي والفجوة الهوائية هما القراران الأولان، ولكنهما ليسا القرارين الوحيدين.
● يؤثر شكل فتحة تصريف الهواء وشكل الثقب على مدى تركيز تدفق الهواء بزاوية 360 درجة حول المنتج.
● يصبح عدد المداخل وموضع المدخل أكثر أهمية مع ازدياد حجم الحلقة لأن تدفق الهواء يجب أن يقطع مسافة أطول حول الجسم.
● يُعد اختيار المواد أمرًا بالغ الأهمية في خطوط الإنتاج الرطبة أو الكيميائية أو الصحية. تقدم QXY سكاكين هوائية حلقية مصنوعة من سبائك الألومنيوم والفولاذ المقاوم للصدأ، وذلك حسب بيئة العمل.
● قد يكون استخدام حلقة مقسمة مفصلية هو الخيار الأفضل في خطوط التحديث حيث تجعل خيوط المنتج أو المعدات الموجودة في اتجاه التدفق تركيب حلقة صلبة أمرًا صعبًا.
تؤكد مراجع منتجات QXY هذا المنظور الأوسع. إذ تُقدم الشركة سكاكين هوائية حلقية مصنوعة من سبائك الألومنيوم والفولاذ المقاوم للصدأ، بقطر داخلي مُخصص بناءً على القطر الخارجي للمنتج، وتُشير إلى توفر إصدارات مُجزأة من جزأين لتسهيل التركيب على المنتجات الطويلة المتصلة. وغالبًا ما يكون هذا المزيج من القطر والبنية والمادة أكثر أهمية من أي رقم بمفرده.
تُسوّق شركة QXY Machinery سكين الهواء الحلقي كأداة تجفيف ونفخ بزاوية 360 درجة للأنابيب، والأسلاك، والمقاطع المبثوقة، والحاويات الأسطوانية، والمنتجات المماثلة. يمر المنتج المستهدف عبر المركز بينما يندفع الهواء حول محيطه بالكامل في دورة واحدة.
عند الاختيار، تُعتبر القطر الخارجي الفعلي للمنتج نقطة البداية. تُحدد ملاحظات QXY المرجعية قطرًا داخليًا مُخصصًا ليتناسب مع حجم المنتج بدلًا من فرض فتحة قياسية. هذا مهم لأن وجود مساحة إضافية كبيرة جدًا يُقلل من فعالية التجفيف، بينما قد تُؤدي المساحة الصغيرة جدًا إلى مخاطر التشغيل.
بالنسبة للخطوط التي تواجه صعوبة في عملية التوصيل أو المنتجات الطويلة المتصلة، توفر QXY أيضًا هياكل حلقية صلبة ومفصلية مكونة من جزأين. عمليًا، يمنح ذلك المهندس طريقة أخرى لحل مشكلة التركيب دون الحاجة إلى زيادة حجم الحلقة بشكل غير ضروري.
شركة QXY Machinery (شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة) هي شركة تقنية متقدمة تجمع بين البحث والتطوير والتصميم والإنتاج والمبيعات، وتتخصص في حلول التجفيف وإزالة الغبار ونفخ المياه للتطبيقات الصناعية. بفضل خبرتها التي تزيد عن 10 سنوات في مجال سكاكين الهواء، طورت QXY Machinery قاعدة تقنية راسخة ونظامًا متكاملًا للبحث والتطوير الداخلي.
توفر شركة QXY Machinery سكاكين الهواء الحلقية بالإضافة إلى سبائك الألومنيوم والفولاذ المقاوم للصدأ والبولي فينيل كلوريد وسبائك التيتانيوم وسكاكين الهواء الإعصارية والثقوب الصغيرة وسكاكين الهواء ذات الجانبين للصناعات التي تشمل البثق والكابلات والأنابيب ولوحات الدوائر المطبوعة وزجاج شاشات الكريستال السائل والمشروبات ومعالجة الأغذية والأدوية والطباعة والمنسوجات وتصنيع الأجهزة.
بالنسبة لمشاريع سكاكين الهواء الحلقية، يمكن لشركة QXY Machinery مراجعة القطر الخارجي للمنتج، وسرعة خط الإنتاج، والمادة، ونتائج التجفيف المطلوبة، وطريقة التركيب قبل التوصية بالقطر الداخلي، ونوع الهيكل، وتكوين تدفق الهواء. وهذا يساعد على تقليل كل من التجفيف غير الكافي والحجم الزائد غير الضروري.
→ اتصل بشركة QXY Machinery لمناقشة القطر المناسب لحلقة سكين الهواء لخط الأسلاك أو الأنابيب الخاص بك.
س: لماذا يُعد قطر سكين الهواء الحلقي مهمًا جدًا؟
ج: لأن القطر يحدد الفجوة الهوائية بين المنتج والحلقة. وتؤثر هذه الفجوة بشكل كبير على تأثير السطح، وانتظام تدفق الهواء، وسلامة عملية الربط، واستهلاك الطاقة.
س: ما هو مقدار الزيادة المطلوبة في القطر الداخلي للحلقة عن قطر المنتج؟
ج: يعتمد ذلك على استقرار خط الإنتاج ونوع المنتج، ولكن يجب أن تكون الحلقة أكبر من القطر الفعلي الأقصى للمنتج مع وجود خلوص كافٍ لضمان التشغيل الآمن، مع الحفاظ على الفجوة ضيقة بما يكفي للتجفيف الفعال. يستخدم العديد من الموردين خلوصًا إضافيًا صغيرًا بدلًا من فجوة مفتوحة كبيرة.
س: هل يمكنني اختيار خاتم أكبر احتياطاً؟
ج: نعم، يمكنك ذلك، لكنه غالباً ما يُضعف أداء التجفيف. فالحلقة الأكبر تقلل من وصول الهواء مباشرةً إلى المنتج، وقد تُجبر النظام على استخدام كمية أكبر من الهواء للحصول على نفس النتيجة.
س: متى يكون استخدام سكين الهواء الحلقي ذي الجزأين المفصليين مفيدًا؟
ج: إنه مفيد عندما يكون من الصعب تمرير الخيط، أو عندما يكون المنتج طويلاً ومستمراً، أو عندما تجعل إمكانية الوصول للصيانة الحلقة الصلبة المكونة من قطعة واحدة غير مريحة.
س: ما هي المنتجات التي تُعدّ سكاكين الهواء الحلقية الأنسب لها؟
ج: إنها مناسبة تمامًا للكابلات والأنابيب والخراطيم والقضبان والمقاطع المبثوقة والأنابيب وغيرها من المنتجات التي تستفيد من التجفيف أو النفخ المتوازن بزاوية 360 درجة.
س: هل يؤثر حجم الحلقة على متطلبات المنفاخ؟
ج: نعم. مع زيادة حجم الحلقة والمسافة الهوائية، يصبح من الصعب عادةً الحفاظ على تأثير سطحي قوي دون زيادة الطلب على تدفق الهواء أو تحسين تصميم الحلقة.
س: ما المعلومات التي يجب عليّ إرسالها لاختيار سكين الهواء الحلقي؟
أ: أرسل أقصى قطر للمنتج، وتفاوت القطر أو اختلافه، وسرعة الخط، ومادة المنتج، ونتيجة التجفيف المطلوبة، ومساحة التركيب، وما إذا كان يجب أن تكون الحلقة صلبة أم مقسمة.
