تحظى سكاكين الهواء القياسية بشعبية واسعة لسبب وجيه. ففي العديد من خطوط التجفيف والتنظيف بالنفخ، تُعدّ سكين الشق المستقيمة المزودة بمنفاخ مناسب، وفجوة شق ملائمة، وزاوية مناسبة، ومسافة تركيب ملائمة، خيارًا مثاليًا. إذا كان المنتج مسطحًا، وعرضه مناسبًا، والسطح المستهدف سهل الوصول إليه، فإن التكوين القياسي يُمكنه إزالة الماء والغبار والحطام المتناثر بكفاءة عالية مع استهلاك منخفض للطاقة وسهولة في التركيب.
هذا هو الأساس الذي ينبغي أن ينطلق منه معظم المهندسين. فالتصميم القياسي أسهل في الحصول عليه، وأسهل في تركيبه، وعادةً ما يكون أقل تكلفةً مبدئية. وتغطي سكاكين الهواء القياسية المصنوعة من سبائك الألومنيوم من QXY أطوالًا شائعة تتراوح من 150 مم إلى 1000 مم، مع أطوال مخصصة تصل إلى 6 أمتار، وخيارات لعرض الفتحة من 0.5 إلى 2 مم، وتجانس مُعاير لتدفق الهواء على طول السكين.
تبدأ المشكلة عندما لا تكون العملية نفسها قياسية. فبمجرد أن يتغير شكل القطعة أو بيئة العمل أو تخطيط خط الإنتاج بشكل كافٍ، تصبح السكين القياسية غير مناسبة. عندئذٍ، عادةً ما تؤدي محاولة استخدام قطعة جاهزة من الكتالوج إلى زيادة الضغط واستهلاك الهواء، ونتائج أقل استقرارًا.

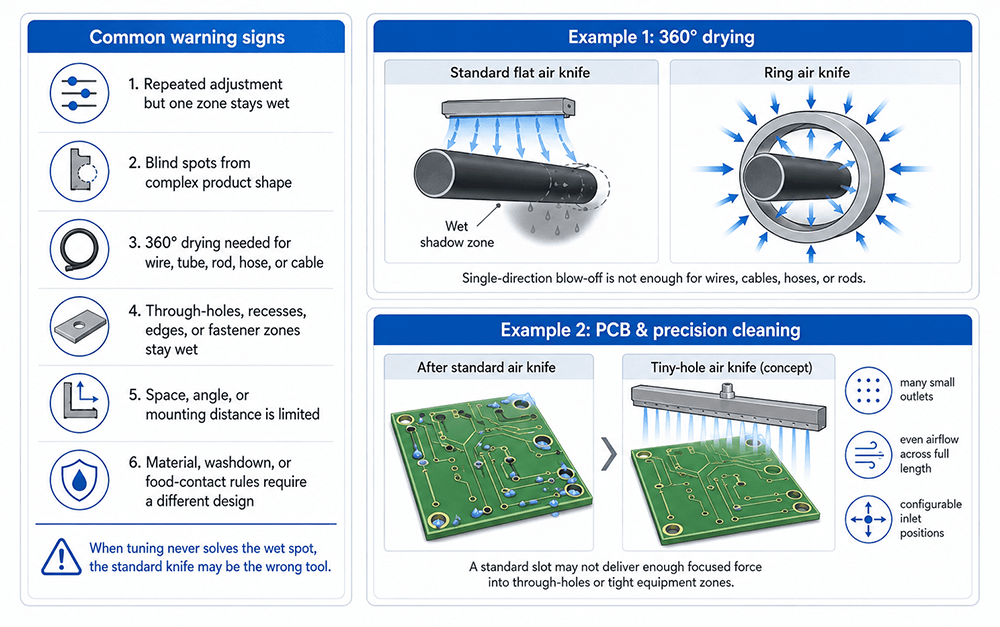

أولى علامات التحذير هي تكرار تعديل العملية. يستمر المشغلون في تحريك السكين، أو زيادة الضغط، أو إبطاء الناقل، لكن تبقى منطقة واحدة رطبة. هذا يعني عادةً أن المشكلة ليست في الضبط، بل في التركيب.
● يخلق شكل المنتج نقاطًا عمياء لا يمكن للفتحة المستقيمة الوصول إليها.
● يحتاج الخط إلى تجفيف بزاوية 360 درجة حول السلك أو الأنبوب أو القضيب أو الخرطوم أو الكابل.
● تبقى الثقوب النافذة، والتجاويف، والحواف، أو مناطق التثبيت الغائرة رطبة بعد عملية النفخ القياسية.
● مساحة التركيب المتاحة تحجب الزاوية أو المسافة اللازمة لسكين قياسي.
● قواعد التعرض للمواد الكيميائية أو الغسيل أو ملامسة الطعام تلغي اختيار المادة الافتراضية.
● يتجاوز عرض الناقل أو سرعة الخط أو متطلبات توازن الهواء ما يمكن أن يستوعبه إعداد أساسي ذو حجم واحد.
من الأمثلة الجيدة على ذلك التجفيف بزاوية 360 درجة. توضح صفحة سكين الهواء الحلقي من QXY بوضوح أنه عند استخدام الأسلاك أو الكابلات أو الخراطيم أو القضبان، فإن سكين الهواء المسطح القياسي لا يكفي. تتطلب العملية تغطية محيطية كاملة، وليس مجرد تدفق هواء أحادي الاتجاه.
ومن الأمثلة الأخرى أعمال تنظيف لوحات الدوائر المطبوعة والتنظيف الدقيق. تستخدم سكين الهواء ذات الثقوب الصغيرة من نوع CF من QXY العديد من المنافذ الصغيرة، وتدفق هواء متساوٍ على طولها بالكامل، ومواضع مدخل قابلة للتكوين، لأن الفتحة القياسية لا يمكنها دائمًا توفير قوة مركزة كافية في الثقوب النافذة أو الميزات الضيقة أو مناطق المعدات الضيقة.
تصميم سكين الهواء المخصص ليس عملية واحدة، بل هو مجموعة من التعديلات المُحكمة التي تُجرى لتتوافق مع الآلة والمنتج الفعليين، ومع نمط العطل الفعلي. ولذلك، تبدأ أي مناقشة تصميم مخصصة ناجحة بتفاصيل التطبيق، وليس بطلب عام لزيادة تدفق الهواء.
● تغييرات في الشكل الهندسي: حلقة، حلقة منقسمة، إعصار، مزدوج الجوانب، أو أنماط ثقوب صغيرة بدلاً من فتحة مسطحة واحدة.
● تغييرات الطول والمدخل: طول الجسم المخصص، أو مداخل مزدوجة، أو مواضع مدخل بديلة مثل المدخل السفلي أو الجانبي أو النهائي.
● تغييرات الفتحة أو الثقب: يدعم QXY عرض المخرج القابل للتعديل وأنماط الثقوب المخصصة لتتناسب مع حمولة السائل والسطح المستهدف.
● تغييرات المواد: الألومنيوم للمناطق الجافة العامة، والفولاذ المقاوم للصدأ 304 أو 316 للبيئات الصحية أو المسببة للتآكل، والبولي فينيل كلوريد بالقرب من الأحماض أو القلويات، والتيتانيوم عندما لا يكون الفولاذ المقاوم للصدأ 316 كافيًا.
● تغييرات التركيب: زاوية منفذ مخصصة، وبنية جسم مقسمة، وتغليف أكثر إحكامًا لخطوط التحديث أو الخطوط ذات الوصول المحدود.
هنا يقع الكثير من أخطاء الشراء. قد لا يحتاج المنتج إلى تقنية جديدة كلياً، بل قد يحتاج فقط إلى شكل مختلف، أو موقع مختلف للمدخل، أو مادة أكثر ملاءمة. غالباً ما يدور التصميم المخصص حول إزالة التباين الذي يجبر السكين القياسي على العمل خارج نطاق أدائه الأمثل.
تُعالج التصاميم المخصصة المختلفة مشاكل مختلفة. وتتمثل المهمة الرئيسية في مطابقة نمط تدفق الهواء مع السطح والمسار الذي يجب أن تسلكه الرطوبة أو الملوثات.
● سكين الهواء الحلقي: للكابلات والأنابيب والقضبان والمنتجات المماثلة التي تتطلب تغطية كاملة بزاوية 360 درجة. تشير QXY إلى هياكل مقسمة اختيارية، وقطر داخلي مخصص، وفجوة هوائية، وزاوية منفذ، وخيارات تركيب.
● سكين هواء بفتحات صغيرة: يُستخدم في الثقوب النافذة في لوحات الدوائر المطبوعة، والقنوات الضيقة، والأماكن التي تفقد فيها الفتحة المسطحة قوتها قبل وصول السائل. يتميز تصميم QXY ذو الفتحات الصغيرة بتقنية CF باستخدام العديد من المنافذ الصغيرة، ويدعم مواضع الدخول المخصصة والتصنيع حسب الطلب من قِبل الشركات المصنعة للمعدات الأصلية.
● سكين الهواء تورنادو: للأسطح ثلاثية الأبعاد المعقدة وحواف المنتجات والمناطق الغائرة حيث يوفر تدفق الهواء الدوار اختراقًا أفضل من الصفيحة الصفائحية القياسية.
● سكين هوائي مزدوج الجوانب: للمنتجات المسطحة التي يجب تجفيفها من الأعلى والأسفل في تمريرة واحدة، مثل لوحات الدوائر المطبوعة والزجاج والصفائح المعدنية والمنتجات الغذائية على ناقل.
● سكين مستقيمة مخصصة: لا تزال هي الحل الصحيح عندما تكون المهمة خطية بشكل أساسي، ولكن يجب تعديل العرض وترتيب المدخل والفتحة والمادة أو التركيب بما يتناسب مع الآلة الحقيقية.
تؤكد الإرشادات الهندسية الخارجية على الفكرة نفسها. وتشير شركة "إير كونترول إندستريز" إلى أن مجرد طلب سكين هواء جاهز دون ملاءمته للتطبيق يُعدّ توفيراً زائفاً، وتؤكد إرشاداتها الخاصة بالتصميم حسب الطلب على الملاءمة الدقيقة للتطبيق، والتصميم المدعوم بالاختبارات، وانخفاض استهلاك الطاقة عندما تعجز المنتجات القياسية عن تلبية الاحتياجات.
يُنجز مشروع سكين الهواء المُصممة حسب الطلب بشكل أسرع عندما يحصل الفريق الهندسي على المدخلات الصحيحة مُبكراً. فبدون هذه البيانات، لا يملك الموردون سوى التخمين. وعادةً ما يؤدي التخمين إلى استخدام كمية هواء زائدة، أو مدى وصول غير كافٍ، أو تصميم يُناسب الرسم ولكنه لا يُناسب الآلة.
● هندسة المنتج: العرض، والقطر، والثقوب، والتجاويف، والحواف، والأسطح التي تحبس الماء أو الحطام.
● هدف العملية: التجفيف، نفخ الغبار، إزالة الزيت، التبريد، عزل الستارة الهوائية، أو مزيج من هذه العمليات.
● ظروف الخط: سرعة الناقل، واتجاه الحركة، ومسافة التركيب المتاحة، ومصادر الاضطراب القريبة.
● حمولة السوائل أو الملوثات: طبقة شطف رقيقة، قطرات ثقيلة، طلاء لزج، جزيئات، أو تلوث مختلط.
● شروط المرافق: منفاخ أو مصدر هواء مضغوط، ضغط التشغيل المستهدف، الترشيح، وحدود الضوضاء أو الطاقة المسموح بها.
● البيئة: التعرض للمواد الكيميائية، وروتين الغسيل، وقواعد الغرفة النظيفة، وملامسة الطعام أو الأدوية، ونطاق درجة الحرارة.
تعكس صفحات منتجات QXY هذا النهج العملي. تشير ملاحظات اختيار سكين الهواء الحلقي إلى القطر الداخلي، وفجوة الهواء، ومساحة التركيب، وضغط الإمداد. بينما تُبرز صفحة سكين الهواء ذي الثقوب الصغيرة موضع المدخل، وعرض المخرج، ومتطلبات تدفق الهواء، ودعم التصنيع من قِبل الشركات المصنعة الأصلية. هذه هي التفاصيل الدقيقة التي تميز التصميم المخصص المفيد عن العرض العام.
لا يعني التصميم المخصص بالضرورة أنه صحيح. فقد يكون التصميم المخصص الرديء ضعيف الأداء إذا كانت المدخلات الهندسية الأساسية خاطئة أو غير مكتملة.
● لا تطلب أقصى ضغط قبل تحديد آلية التجفيف التي تحتاجها بالفعل.
● لا تقم بنسخ شكل سكين خط إنتاج آخر إلا إذا كان المنتج والسرعة وظروف التركيب متشابهة حقًا.
● لا تتجاهل مصدر الهواء العلوي. فالسكين المصمم جيدًا لا يزال بحاجة إلى منفاخ مناسب أو نظام توصيل هواء مضغوط.
● لا تتعامل مع اختيار المواد على أنه مسألة تجميلية. فالتآكل والنظافة والمواد الكيميائية المستخدمة في التنظيف تؤثر بشكل مباشر على عمر الخدمة.
● لا تتجاهل فحوصات التشغيل. لا يزال يتعين التحقق من توازن الهواء والمسافة والزاوية وحركة المنتج على خط الإنتاج.
أفضل مشاريع سكاكين الهواء المخصصة هي تلك التي تتميز بالبساطة. تبدأ هذه المشاريع بتحديد المشكلة الأساسية، وتستخدم فقط التعديلات الهندسية اللازمة لحلها، مع مراعاة حدود تدفق الهواء والمساحة والمواد. عادةً ما يحقق هذا النهج أفضل النتائج.
شركة QXY Machinery (شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة) هي شركة تقنية متقدمة تجمع بين البحث والتطوير والتصميم والإنتاج والمبيعات، وتتخصص في حلول التجفيف وإزالة الغبار ونفخ المياه للتطبيقات الصناعية. بفضل خبرتها التي تزيد عن 10 سنوات في مجال سكاكين الهواء، طورت QXY Machinery قاعدة تقنية راسخة ونظامًا متكاملًا للبحث والتطوير الداخلي.
تقدم شركة QXY Machinery، المتخصصة في أعمال الهندسة المخصصة، أكثر من 15 نوعًا قياسيًا من سكاكين الهواء، بالإضافة إلى حلول مصممة خصيصًا لتناسب احتياجاتكم في مجالات سبائك الألومنيوم، والفولاذ المقاوم للصدأ، والبولي فينيل كلوريد (PVC)، وسبائك التيتانيوم، وأنواع السكاكين الحلقية، واللولبية، والفتحات الصغيرة، والتكوينات ثنائية الجوانب. وتدعم الشركة أطوالًا مخصصة تصل إلى 6 أمتار، وأنماط فتحات مخصصة، وعرض فتحات مخصص، وتكوينات مداخل مخصصة لتتوافق مع أبعاد المعدات وظروف التشغيل.
تجمع شركة QXY Machinery، ومقرها شنتشن بالصين، بين التطوير والإنتاج والمبيعات الداخلية، بالإضافة إلى دعم التطبيقات في مجالات لوحات الدوائر المطبوعة، وزجاج شاشات الكريستال السائل، وتصنيع الأغذية، والمشروبات، والأدوية، والطباعة، والمنسوجات، والأجهزة، والكابلات، وغيرها من الصناعات. وفي المشاريع التي لا يُناسبها استخدام سكين مسطحة قياسية، يُمكن لفريق العمل مراجعة الهندسة والمواد وحدود التركيب وأهداف تدفق الهواء قبل التصميم النهائي.
→ تواصل مع شركة QXY Machinery لمناقشة حلول مخصصة لشفرات الهواء لخط الإنتاج الخاص بك.
س: متى يكون سكين الهواء القياسي كافياً عادةً؟
ج: تعمل سكين الهواء القياسية بشكل جيد عندما يكون السطح المستهدف مسطحًا، ويكون العرض معتدلًا، وزاوية التركيب مباشرة، ولا تتضمن العملية نقاطًا عمياء، أو تجفيفًا كاملًا للمحيط، أو تعرضًا كيميائيًا قويًا.
س: ما الذي يجعل سكين الهواء المصمم خصيصًا ضروريًا؟
ج: يصبح التصميم المخصص ضروريًا عندما يختلف شكل المنتج أو مسار تدفق الهواء أو متطلبات المواد أو مساحة التركيب عن افتراضات سكين الشق القياسي. وعادةً ما تكون المشكلة هندسية أو متعلقة بالعملية أو بيئية.
س: هل سكين الهواء المصمم حسب الطلب أغلى ثمناً دائماً؟
ج: قد يكون سعر الشراء أعلى، لكن المقارنة الأفضل هي التكلفة الإجمالية للعملية. فالسكين القياسي الذي يترك بقعًا رطبة، أو يحد من سرعة خط الإنتاج، أو يهدر الهواء، غالبًا ما يكون الخيار الأكثر تكلفة على المدى الطويل.
س: ما هي منتجات QXY الشائعة الاستخدام في التطبيقات المخصصة؟
ج: تشمل خيارات التركيب المخصصة النموذجية سكاكين الهواء الحلقية لتغطية 360 درجة، وسكاكين الهواء ذات الثقوب الصغيرة للثقوب النافذة والمناطق الضيقة، وسكاكين الهواء الإعصارية للأسطح الغائرة، وسكاكين مستقيمة مخصصة مع خيارات معدلة للمدخل أو الفتحة أو المواد.
س: هل يمكن لـ QXY تغيير موضع المدخل أو هيكل المخرج؟
ج: نعم. توضح صفحة سكين الهواء ذات الفتحة الصغيرة من QXY مواضع المدخل السفلي والجانبي والنهائي، وعرض المخرج القابل للتعديل، ودعم الطول المخصص والتصنيع حسب الطلب.
س: كيف أختار المادة المناسبة لصنع سكين هوائية مخصصة؟
أ: ابدأ بالبيئة. يُناسب الألومنيوم العديد من المناطق الجافة العامة. يُعدّ الفولاذ المقاوم للصدأ 304 أو 316 أفضل للمناطق الصحية والمناطق التي تحتوي على مواد كيميائية رطبة. يُساعد البولي فينيل كلوريد (PVC) في المناطق القريبة من الأحماض أو القلويات عندما لا تكون درجة الحرارة مرتفعة. يُستخدم التيتانيوم في حالات التآكل الشديد حيث يفشل الفولاذ المقاوم للصدأ 316.
س: ما هي القياسات التي يجب عليّ تحضيرها قبل طلب مراجعة التصميم؟
أ: قم بإعداد أبعاد المنتج، وعرض أو قطر العمل، وسرعة الخط، والمساحة المتاحة، وضغط الإمداد، والمسافة إلى الهدف، ونوع السائل، ومتطلبات المواد، والصور أو الرسومات لمنطقة الآلة الفعلية.
