لا يقتصر تصميم سكين الهواء على اختيار طريقة التركيب فحسب، بل يحدد أيضًا موضع وصول الهواء، ومسار الماء أو الحطام، وما إذا كان المنتج جافًا تمامًا قبل المرحلة التالية. قد يُنظف سكين الهواء العلوي السطح العلوي جيدًا، لكنه قد يُبقي الماء تحت الحافة. وقد يُعالج سكين الهواء الجانبي مشكلة الرطوبة المتراكمة، لكنه قد لا يُجفف السطح العلوي المسطح. أما التصميم ثنائي الجوانب، فقد يُجفف وجهي اللوحة، ولكنه يحتاج إلى مساحة كافية، ودعم مناسب، وتدفق هواء متوازن.
يبدأ تصميم سكين الهواء الأمثل بحل المشكلة على خط الإنتاج. ما السطح الذي يجب أن يكون جافًا؟ أين يتجمع السائل؟ في أي اتجاه يجب أن يتحرك الماء بعد النفخ؟ هل يستطيع هيكل الماكينة دعم السكين دون إعاقة الوصول؟ هذه الأسئلة أهم من اختيار التصميم الذي يبدو الأبسط في الكتالوج.
تستخدم شركة QXY Machinery في العديد من أنظمة التجفيف والنفخ إعدادات مرجعية عملية، مثل مسافة تتراوح بين 20 و50 مم بين السكين والمنتج، وزاوية اصطدام تتراوح بين 15 و45 درجة، وفجوة بين الفتحات تتراوح بين 0.5 و2 مم، وذلك لأغراض التجفيف الصناعي العام. مع ذلك، يجب أن يتوافق التصميم مع شكل المنتج ومرحلة المعالجة.

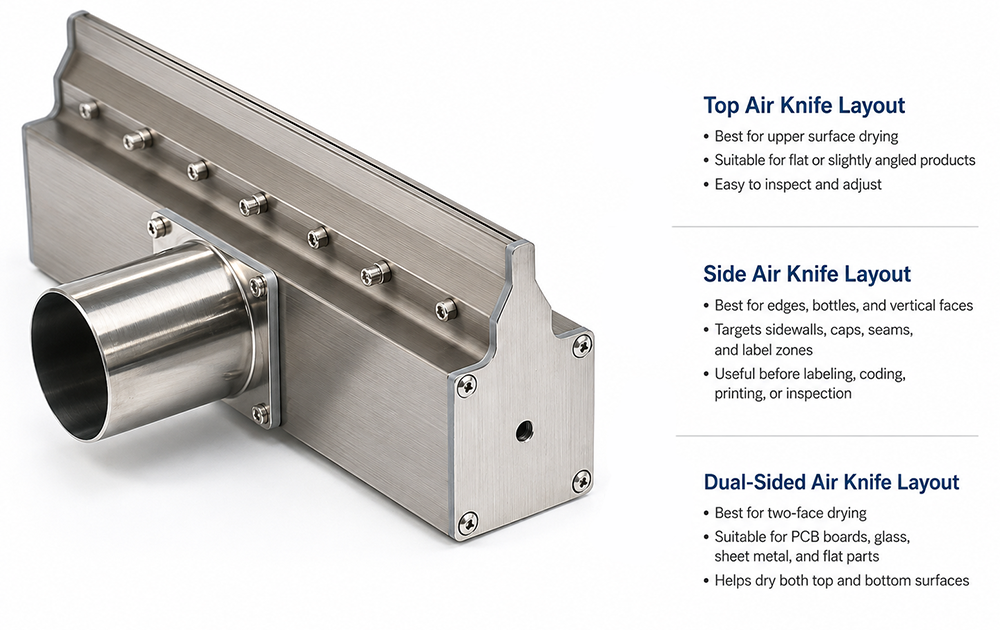

تزيل سكين الهواء الماء والغبار والرقائق وبقايا الطلاء بدفعها على طول مسار محدد . إذا كان مسار الماء يتجه نحو زاوية مسدودة أو سكة توجيه أو بكرة أو تجويف سفلي، فقد يصبح السطح رطبًا مرة أخرى في اتجاه مجرى الماء . وإذا كان المسار موجهًا نحو الوجه الخطأ، فقد يبدو الخط فعالًا ولكنه مع ذلك يفشل في الفحص.
يؤثر تصميم الجهاز أيضًا على كمية الهواء المطلوبة. يمكن لسكين موضوعة في مكان مناسب إزالة السائل بضغط معتدل لأن الهواء يعمل بفعل الجاذبية وحركة الناقل. أما السكين الموضوعة في مكان غير مناسب فقد تحتاج إلى كمية أكبر من الهواء، وضوضاء أعلى، وطاقة أكبر لمجرد دفع الماء في الاتجاه الخاطئ.
قبل اختيار تصميم سكين الهواء العلوي أو الجانبي أو المزدوج، قسّم المنتج إلى ثلاث مناطق: السطح المراد تنظيفه أو تجفيفه، ومكان تجمع السائل، والمسار الذي يجب أن يخرج منه السائل من الجهاز. هذه الخريطة البسيطة تمنع العديد من أخطاء التصميم.
تُركّب سكين هوائية جانبية بجانب الناقل وتُوجّه نحو حافة المنتج أو سطحه الرأسي. وهي مفيدة غالبًا للزجاجات والعلب والبرطمانات والحاويات والقطع المبثوقة والقطاعات الجانبية والجدران الجانبية ومناطق الملصقات والأغطية والمنتجات التي يتجمع فيها الماء على طول سطحها الجانبي.
تُعدّ عمليات التجفيف الجانبية عمليةً قبل وضع الملصقات أو الترميز أو الطباعة أو الفحص. قد لا يحتاج الوعاء إلى تجفيف سطحه العلوي بالكامل، ولكن يجب أن تكون لوحة الملصق أو حافة الغطاء أو عنقه أو درزة جانبه جافة. في هذه الحالة، يمكن استخدام سكين جانبي لمعالجة المشكلة مباشرةً بدلاً من إهدار الهواء على كامل عرض الناقل.
تتطلب سكاكين الهواء الجانبية حماية وضبطًا دقيقين. يمكن أن تؤثر مسافة العمل على تباعد المنتجات، وتذبذب الحاويات، وقضبان التوجيه، واهتزازات الناقل. إذا كانت السكين قريبة جدًا، فقد تدفع الحاويات الخفيفة أو تُحدث رذاذًا. أما إذا كانت بعيدة جدًا، فسيظل السطح الجانبي رطبًا.
يستخدم التصميم ثنائي الجوانب سكاكين هوائية علوية وسفلية، أو سكاكين متقابلة، لتجفيف وجهي المنتج أثناء مروره عبر المحطة. ويستخدم نظام السكاكين الهوائية من QXY سكاكين هوائية علوية وسفلية للتجفيف المتزامن من الجانبين للمنتجات المسطحة مثل لوحات الدوائر المطبوعة، وزجاج شاشات الكريستال السائل، والصفائح المعدنية، والألواح الزجاجية، وبعض المنتجات الغذائية.
يُعدّ هذا التصميم مفيدًا عندما يكون الجانب السفلي مهمًا. غالبًا ما تحمل لوحات الدوائر المطبوعة، والألواح الزجاجية، والألواح المعدنية، والأجزاء المسطحة المغسولة الماء على كلا وجهيها. يمكن لسكين من الأعلى إزالة الماء الظاهر، لكن قد يظل الوجه السفلي يقطر على الطبقة التالية أو يترك علامات أثناء التجميع.
تتطلب الأنظمة ثنائية الجوانب مزيدًا من الاهتمام لتحقيق التوازن. من السهل تركيب زاوية الشفرة السفلية بشكل خاطئ، خاصةً عند تركيبها رأسًا على عقب أو أسفل ناقل. يجب أن تحصل كلتا الشفرتين على كمية كافية من الهواء، ويجب أن تدفع الفوهة السفلية الماء بعيدًا عن المنتج، وليس إلى الناقل أو إلى الجانب السفلي.
تَخطِيط | الأفضل لـ | تحذير رئيسي |
سكين الهواء العلوي | الأسطح العلوية المسطحة، والألواح، والصواني، والأغطية، والصفائح، والمنتجات العريضة، والتجفيف العام بواسطة السيور الناقلة. | قد لا يشمل ذلك الماء الموجود أسفل السطح، والحواف المحيطة، والثقوب، والميزات الغائرة. |
سكين الهواء الجانبي | الزجاجات والعلب والحاويات والأسطح العمودية ومناطق الملصقات وحواف الأغطية والملامح والدرزات الجانبية. | يحتاج إلى تتبع مستقر للمنتج ومساحة كافية من المرشدين والحراس. |
سكين هوائي مزدوج الجوانب | لوحات الدوائر المطبوعة، زجاج شاشات الكريستال السائل، الصفائح المعدنية، الألواح الزجاجية، الأجزاء المسطحة التي تحتاج إلى جفاف كلا وجهيها. | يتطلب ذلك تدفق هواء متوازن، وزاوية سكين سفلية دقيقة، وتصريف آمن أسفل الخط. |
تصميم متعدد الزوايا | الأجزاء المعقدة، والصواني، والأجزاء ذات الأضلاع، والأخاديد، والجيوب، أو ارتفاعات الأسطح المختلطة. | يمكن أن يتسبب ذلك في حدوث اضطراب إذا تقاتلت السكاكين مع بعضها البعض أو دفعت الماء مرة أخرى على المنتج. |
تبدأ عملية تجفيف المنتجات المسطحة عادةً بتصميم سطحي أو تصميم مزدوج الجوانب. إذا كان تجفيف السطح العلوي فقط هو المطلوب، فقد يكفي استخدام سكين علوي. أما إذا كان تجفيف كلا السطحين مهمًا، فينبغي التفكير مبكرًا في التجفيف المزدوج الجوانب، لأن إضافة سكين سفلي لاحقًا قد يتطلب تغييرات في الناقل والواقي.
غالباً ما تتطلب المنتجات الدائرية أو الأسطوانية استخدام تقنيات تنظيف جانبية أو مائلة أو حلقية أو متعددة المواضع. قد ينظف سكين الهواء ذو السطح المستقيم أعلى نقطة، لكنه قد يترك الماء على طول الكتف أو العنق أو الجانب السفلي. أما بالنسبة للأنابيب والكابلات والمواسير والقطع المبثوقة، فيمكن لسكين الهواء الحلقي توفير تغطية كاملة بزاوية 360 درجة بتمريرة واحدة.
قد تتطلب الأجزاء غير المنتظمة حلاً أكثر تحديداً. يمكن استخدام سكين هوائي تورنادو لمعالجة الأسطح ثلاثية الأبعاد المعقدة والمناطق المجوفة. قد يكون استخدام عدة سكاكين صغيرة بزوايا مختلفة أفضل من استخدام سكين علوي كبير واحد إذا كان الجزء يحتوي على أضلاع أو تجاويف أو ثقوب أو مناطق ظل للتثبيت.
أفضل تصميم هو الذي يوفر مسارًا نظيفًا لخروج الماء. في التصميم العلوي، غالبًا ما يتجه الماء نحو الحافة الخلفية أو المصرف الجانبي. أما في التصميم الجانبي، فينبغي أن يخرج الماء من السطح الرأسي دون أن يُدفع إلى سكة التوجيه أو تجويف الملصق. وفي التصميم ثنائي الجوانب، ينبغي أن تدفع الشفرة السفلية الماء إلى مسار تجميع بدلًا من رشه على الجانب السفلي للناقل.
قد لا يكون التصميم الذي يبدو مثالياً على الورق عملياً. فقد تعيق الشفرات العلوية وصول المشغل إلى الفوهات أو أجهزة الاستشعار أو نقاط الفحص. وقد تتداخل الشفرات الجانبية مع قضبان التوجيه. أما الشفرات السفلية، فقد يصعب تنظيفها وقد تتراكم فيها المخلفات إذا كان نظام التصريف ضعيفاً.
قبل وضع اللمسات الأخيرة على التصميم، تحقق من صلابة الدعامة، ونطاق التعديل، وسهولة الوصول للتنظيف، ومسار خرطوم الهواء، وعزل الضوضاء، ومسافة الأمان. قد تحتاج الشفرات الطويلة إلى دعم إضافي لتجنب الترهل. قد تحتاج الأنظمة ثنائية الجوانب إلى مشعب Y متوازن لضمان تدفق هواء ثابت للشفرات العلوية والسفلية.
تُعدّ المادة المستخدمة عاملاً مهماً أيضاً. فغالباً ما يكون سبائك الألومنيوم مناسباً للاستخدام في المناطق الجافة والاستخدامات الصناعية العامة. أما الفولاذ المقاوم للصدأ فهو عادةً أفضل في بيئات الأغذية والمشروبات والأدوية والتنظيف بالماء أو التنظيف الكيميائي. ويمكن النظر في استخدام البولي فينيل كلوريد (PVC) أو التيتانيوم عندما يكون جهاز النفخ الهوائي قريباً من مناطق كيميائية أكالة.
اختبر خط الإنتاج باستخدام منتجات حقيقية، وحمولة سائلة حقيقية، وسرعة ناقل طبيعية، ومسافة طبيعية بين المنتجات. قد تخفي اختبارات الناقل الفارغ اهتزازات الجوانب، وتسرب السوائل من الأسفل، وإعادة ترطيب المنتج من الحواجز الواقية. افحص المنتج عند سكين الهواء، ثم افحصه مرة أخرى في اتجاه مجرى الخط.
افحص كل سطح على حدة: السطح العلوي، والجانبي، والحافة، والسفلي، والتجاويف، ونقاط التلامس في اتجاه تدفق الهواء. سجّل طول سكين الهواء، والمسافة، والزاوية، وفجوة الفتحة، وضغط المدخل، ونوع المنفاخ، ومسار مجرى الهواء، وسرعة المنتج. هذا يُسهّل عملية تحديد الأعطال لاحقًا.
إذا كان أحد التصاميم يعمل بشكل جيد ولكنه يترك منطقة رطبة متكررة، فلا تزيد ضغط المنفاخ فورًا. تحقق أولًا من توجيه الهواء نحو السطح الصحيح ومن وجود مسار نظيف لتصريف الماء من الأنبوب.
المعلمة | القيمة المرجعية QXY |
سكاكين ذات فتحة علوية/جانبية | تتوفر خيارات سبائك الألومنيوم أو الفولاذ المقاوم للصدأ أو البولي فينيل كلوريد أو التيتانيوم حسب البيئة. |
تجفيف من الجانبين | سكاكين علوية وسفلية تعمل بالهواء للمنتجات المسطحة مثل لوحات الدوائر المطبوعة، وزجاج شاشات الكريستال السائل، والصفائح المعدنية، والألواح الزجاجية |
سكين هوائية حلقية | تغطية بزاوية 360 درجة للكابلات والأنابيب والمواسير والقطع المبثوقة والزجاجات والمنتجات الأسطوانية |
سكين تورنادو الهوائية | تدفق هواء دوار/مضطرب لتنظيف الأسطح ثلاثية الأبعاد المعقدة، والمناطق المجوفة، وحواف المنتجات، والتركيبات |
مسافة العمل | 20-50 مم للعديد من تطبيقات التجفيف والنفخ |
زاوية الاصطدام | بزاوية تتراوح بين 15 و45 درجة من سطح المنتج، بزاوية مع حركة الناقل للتجفيف القياسي |
فجوة الفتحة العامة | معيار 0.5-2 مم للعديد من مهام التجفيف الصناعية التي تعمل بالنفخ |
إمكانية التخصيص | طول مخصص يصل إلى 6 أمتار، وعرض الفتحة، ونمط الثقوب، وتكوين المدخل، واختيار المواد |
شركة QXY للآلات (شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة)
شركة QXY Machinery هي شركة تقنية متطورة تجمع بين البحث والتطوير والتصميم والإنتاج والمبيعات، وتتخصص في حلول التجفيف وإزالة الغبار ونفخ المياه للتطبيقات الصناعية. بفضل خبرتها التي تزيد عن عشر سنوات في مجال سكاكين الهواء، طورت الشركة قاعدة تقنية راسخة ونظامًا متكاملًا للبحث والتطوير داخل الشركة.
طورت شركة QXY Machinery بشكل مستقل عشرات من نماذج سكاكين الهواء المصنوعة من سبائك الألومنيوم، والفولاذ المقاوم للصدأ، والبولي فينيل كلوريد (PVC)، وسبائك التيتانيوم، وسكاكين الهواء الخاصة بلوحات الدوائر المطبوعة ذات الثقوب الصغيرة، وسكاكين الهواء الحلقية، وسكاكين الهواء الإعصارية، وتكوينات الهواء إلى الهواء. وبالنسبة لخطوط التجفيف التي تتطلب مراعاة تصميمها، تدعم QXY تكوينات سكاكين الهواء العلوية، والجانبية، والمزدوجة الجوانب، والحلقية، ومتعددة الزوايا، وذلك بناءً على شكل المنتج، ومسار الماء، وسرعة الخط، ومساحة التركيب.
تُشغّل شركة QXY Machinery نظام إنتاج متكامل مدعوم بإمدادات وفيرة من المواد الخام وإدارة صارمة للجودة. وتُمكّن قدرات المعالجة المستقرة والخبرة الفنية الاحترافية من إنتاج منتجات موثوقة، ودعم دقيق للتطبيقات، وخدمة ما بعد البيع فعّالة.
-> اتصل بشركة QXY Machinery لمناقشة تصميم سكين الهواء المناسب لخط التجفيف أو خط النفخ الخاص بك.
س: ما هو أفضل تصميم لسكين الهواء للمنتجات المسطحة؟
ج: غالبًا ما تستخدم المنتجات المسطحة سكين هواء علوي عندما يكون المطلوب تجفيف السطح العلوي فقط. أما إذا كان كلا السطحين مهمين، فإن تصميمًا مزدوج الجوانب يعمل بالهواء مع سكاكين علوية وسفلية يكون عادةً أكثر ملاءمة.
س: متى يجب عليّ استخدام سكين الهواء الجانبي؟
أ: استخدم سكين هواء جانبي عندما تكون المنطقة المبللة على سطح رأسي، أو حافة، أو منطقة غطاء، أو لوحة ملصق، أو درزة جانبية، أو كتف عبوة. من الشائع تجفيف الزجاجات والعلب والبرطمانات والقطاعات والحاويات قبل وضع الملصقات أو الترميز.
س: ما هو تصميم سكين الهواء ثنائي الجوانب؟
أ: يستخدم التصميم ثنائي الجوانب سكاكين هواء علوية وسفلية أو متقابلة لتجفيف وجهي المنتج في نفس المحطة. وهو مفيد للوحات الدوائر المطبوعة، وزجاج شاشات الكريستال السائل، والصفائح المعدنية، والألواح الزجاجية، وغيرها من المنتجات المسطحة.
س: هل يمكنني دمج سكاكين الهواء العلوية والجانبية في سطر واحد؟
ج: نعم. تستخدم العديد من خطوط الإنتاج شفرات متعددة عندما يحتوي المنتج على أكثر من منطقة رطبة. يكمن السر في توجيه كل شفرة بحيث يتحرك الماء بعيدًا عن المنتج بدلاً من أن يتدفق إلى سطح آخر أو واقي.
س: لماذا تترك سكين الهواء العلوية الماء تحت حافة المنتج؟
ج: قد لا تصل السكين العلوية إلى الجوانب السفلية المحيطة، أو الثقوب، أو الحواف، أو المناطق المجوفة. قد تحتاج إلى سكين جانبية، أو سكين سفلية، أو سكين بزاوية، أو طريقة دعم مختلفة للمنتج.
س: ما المعلومات التي يجب عليّ إرسالها إلى QXY قبل اختيار التصميم؟
أ: أرسل صور المنتج، وموقع المنطقة الرطبة، والأسطح الجافة، وسرعة الخط، والتباعد، ومصدر الهواء، ومساحة التركيب، واحتياجات المواد.
