نادراً ما يكون حجم الهواء وحده هو العامل المحدد لعملية التجفيف الصناعي. فالعديد من خطوط الإنتاج لديها بالفعل قدرة كافية للمراوح، ومع ذلك يبقى الماء عالقاً على أحد أطراف القطعة، وتفشل الملصقات في الالتصاق، وتتدهور جودة الطلاء، أو يستمر المشغلون في إبطاء سير الناقل للحفاظ على الإنتاجية. في كثير من هذه الحالات، لا تكمن المشكلة الحقيقية في نقص الهواء، بل في عدم انتظام تدفقه.
يعني تجانس تدفق الهواء في سكين الهواء خروج الهواء من الفتحة بالكامل بنفس السرعة والضغط تقريبًا من طرف السكين إلى الطرف الآخر. وعندما يكون هذا التوزيع متوازنًا، يتعرض المنتج لقوة تجفيف متساوية على كامل عرضه. أما عندما يكون التوزيع غير متوازن، تتعرض منطقة ما لضغط هواء زائد بينما تبقى منطقة أخرى رطبة. والنتيجة هي تجفيف غير مستقر، وزيادة في عمليات إعادة العمل، وصعوبة في التحكم بالعملية.
هذا الأمر مهم لأن التجفيف الصناعي عملية سطحية. يجب إزاحة الماء، سائل الشطف، المنظف، أو الجزيئات الدقيقة عن السطح في اتجاه محدد. طبقة هواء ناعمة ومتساوية تُحقق ذلك بكفاءة، بينما طبقة هواء غير منتظمة لا تُحقق ذلك.

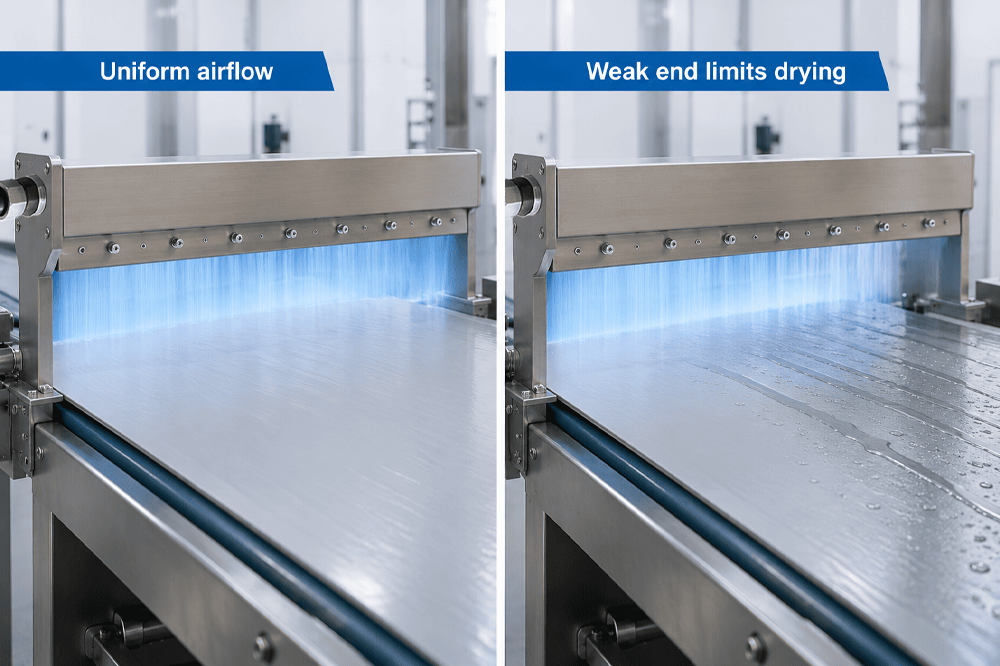

لا يكترث خط الإنتاج بمتوسط تدفق الهواء، بل يتفاعل مع أضعف نقطة فيه. فإذا كان مركز السكين قويًا بينما أحد طرفيه ضعيف، يصبح الطرف الضعيف هو العامل المحدد لسرعة الخط وجودته. ولهذا السبب، يُعدّ انتظام تدفق الهواء بالغ الأهمية في عمليات التجفيف الصناعية.
عندما يكون تدفق الهواء منتظمًا، ينكسر غشاء الماء باستمرار ويتحرك في نفس الاتجاه على كامل العرض. أما عندما يكون تدفق الهواء غير منتظم، يجف السطح بمعدلات مختلفة. تجف بعض المناطق مبكرًا بينما لا تزال مناطق أخرى تحمل قطرات الماء. هذا التفاوت يُسبب مشاكل مرئية وغير مرئية.
● خطوط أو خرز مبلل متبقٍ على جانب واحد من المنتج
● نتائج تجفيف مختلفة بين المركز والحواف
● عيوب في الملصقات أو الطباعة أو الطلاء أو المواد اللاصقة ناتجة عن الماء المتبقي على السطح
● يقوم المشغلون بزيادة الضغط لإصلاح منطقة رطبة واحدة، ثم يتسببون في تناثر المنتج أو تحريكه في مكان آخر
● زيادة استهلاك الطاقة دون تحسن مماثل في جودة التجفيف
بمعنى آخر، يرتبط التناسق ارتباطًا مباشرًا بجودة المنتج، واستقرار العملية، وكفاءة الطاقة. فالسكين المتوازنة تُمكّن المهندسين من العمل بالقرب من الحد الأقصى الحقيقي للعملية بدلًا من بناء هامش أمان حول حافة ضعيفة.
المصدر الأول هو التصميم الداخلي. تعمل غرفة التوزيع الجيدة على توزيع الهواء قبل التفريغ. يصف نظام QXY جسم سكين الهواء بأنه حجرة مصممة لمعادلة الضغط والسرعة من نقاط الدخول إلى كل موضع على طول الفتحة. إذا كانت هذه المعادلة ضعيفة، فسيكون نمط التفريغ ضعيفًا أيضًا.
المصدر الثاني هو تصميم النظام. حتى أفضل أنواع السكاكين الهوائية قد لا تعمل بكفاءة إذا لم يكن ترتيب المنفاخ والقناة والفلتر والمدخل متوازنًا. السكاكين الطويلة حساسة بشكل خاص، وهذا أحد أسباب استخدام QXY مدخلين مزدوجين في السكاكين التي يزيد طولها عن 600 مم.
● هندسة غرفة التوزيع التي لا تعادل الضغط قبل وصول الهواء إلى الفتحة
● جسم سكين طويل يتغذى من عدد قليل جدًا من المداخل، مما يجعل الطرف البعيد يعاني من نقص التدفق
● تباين فجوة الفتحة الناتج عن سوء التصنيع أو التلف أو الضبط غير الصحيح
● عدم توازن مجاري الهواء، أو اختيار المروحة، أو تصميم مشعب السحب قبل نقطة الشق
● المسافة أو الزاوية الخاطئة بين السكين والمنتج، مما يغير قوة الصدمة على سطح الهدف
● تحميل المرشح، أو التسريب، أو الاضطراب الناتج عن أجزاء الآلة المجاورة
المصدر الأخير هو بيئة الإنتاج نفسها. فإذا كانت الشفرة مثبتة على مسافة بعيدة جدًا، أو موجهة بزاوية خاطئة، أو معرضة لتيارات هوائية قوية من المعدات المجاورة، فإن طبقة الهواء تصل إلى المنتج بشكل مشوه. قد تكون الشفرة منتظمة عند الفتحة، ولكن ليس على سطح العمل.
يُعدّ التجانس مسألة تصميمية، ولكنه أيضاً مسألة إعداد. تؤثر بعض المعايير الأساسية بشكل كبير على نتيجة التجفيف النهائية.
● فجوة الفتحة: يتم ضبط سكاكين الهواء القياسية QXY عادةً على 0.5-2 مم، اعتمادًا على التطبيق.
● توحيد تدفق الهواء: تتم معايرة سكاكين الهواء المصنوعة من سبائك الألومنيوم QXY بنسبة زائد أو ناقص 5٪ تقريبًا عبر طول السكين بالكامل.
● ضغط التشغيل: عادةً ما تعمل الأنظمة التي تعمل بالمنفاخ بضغط يتراوح بين 2-6 رطل لكل بوصة مربعة عند مدخل السكين.
● المسافة بين السكين والمنتج: 20-50 مم هو نطاق العمل الشائع لمعظم تطبيقات التجفيف.
● زاوية الاصطدام: 15-45 درجة في اتجاه الحركة تساعد على قص الماء بعيدًا بدلاً من دفعه للخلف.
● تكوين المدخل: يستخدم QXY مدخلًا واحدًا على السكاكين التي يصل طولها إلى 600 مم ومدخلين على السكاكين الأطول للمساعدة في الحفاظ على التوازن.
لا تقتصر هذه الأرقام على كونها مجرد تفاصيل في الكتالوج، بل تصف نطاق التشغيل الذي يمكن فيه لطبقة هوائية انسيابية عالية التأثير أن تصل إلى السطح المستهدف بقوة فعالة. وبمجرد أن ينحرف الإعداد عن هذا النطاق، غالباً ما يصبح عدم التجانس واضحاً على الخط.
تستفيد جميع تطبيقات التجفيف من تدفق هواء متوازن، لكن بعض العمليات أقل تحملاً للتغيرات من غيرها. فكلما زاد عرض المنتج، أو قلّت سماكة طبقة السائل المتبقية، أو زادت حساسية المرحلة اللاحقة، ازدادت أهمية التجانس.
● خطوط لوحات الدوائر المطبوعة والإلكترونيات: يؤدي تدفق الهواء غير المنتظم إلى تراكم الماء في الثقوب، وحول نقاط التوصيل، وعلى حواف اللوحة. وهذا قد يؤثر على النظافة، والالتصاق في المراحل اللاحقة، والموثوقية على المدى الطويل.
● خطوط تنظيف شاشات LCD والزجاج: تشير QXY إلى أن ضعف توازن تدفق الهواء يمكن أن يؤدي إلى ظهور خطوط جافة وخطوط رطبة عبر ركائز واسعة، والتي تظهر لاحقًا على شكل عدم تجانس في الطلاء.
● خطوط إنتاج الأغذية والمشروبات : تجف أكتاف الزجاجات، وأغطية العلب، والأغطية، وأسطح التعبئة بمعدلات مختلفة عندما يكون تدفق الهواء غير متساوٍ. يؤدي ذلك إلى مشاكل في الملصقات وانتقال الرطوبة إلى مناطق التعبئة.
● المعادن والأجهزة والتصنيع العام: يمكن أن يؤدي عدم انتظام عملية النفخ إلى ترك سائل التبريد أو ماء الشطف على جزء واحد من القطعة، مما يزيد من خطر التآكل أو يتسبب في رفض المظهر الخارجي.
لهذا السبب، لا ينبغي للمشترين التقنيين تقييم سكين الهواء بناءً على الضغط أو الطول فقط. السؤال الأهم هو ما إذا كان النظام قادرًا على الحفاظ على توزيع ثابت للهواء عند عرض التشغيل الفعلي، وسرعة الخط، وموضع التركيب للعملية المستهدفة.
ابدأ بالمنتج وطريقة حدوث العطل. هل تقوم بإزالة طبقة رقيقة من الماء من مادة ورقية، أو نفخ قطرات الماء من الثقوب، أو تجفيف حاويات ذات أشكال مميزة وحواف بارزة؟ تحدد مهمة التجفيف ما إذا كنت بحاجة إلى سكين شق قياسي، أو سكين بثقب صغير، أو سكين حلقي، أو سكين حلقي دائري، أو سكين حلقي مزدوج الجوانب.
بعد ذلك، تحقق من عرض منطقة العمل وحدد كيفية توجيه تدفق الهواء إلى جسم الجهاز. تتطلب الشفرات الأطول تصميمًا متوازنًا لمدخل الهواء. ثم راجع فجوة الفتحة، والمسافة المستهدفة، والزاوية، وضغط المنفاخ كمجموعة واحدة، وليس كقيم منفصلة. لا يمكن لمنفاخ قوي أن يُصلح خطأً في تصميم الهندسة.
أخيرًا، اعتبر رسم خرائط تدفق الهواء جزءًا من عملية التشغيل. إذا استمر ظهور بقع رطبة، أو اختلافات في الحواف، أو عدم استقرار في التجفيف، فقم بقياس السرعة عبر عرض التشغيل وتحقق من الإعداد الميكانيكي قبل زيادة الضغط. في العديد من المصانع، تكشف هذه الخطوة البسيطة ما إذا كانت المشكلة تكمن في توازن الفتحات، أو التركيب، أو إمداد الهواء في المنبع.
عند مقارنة الموردين، من المفيد للمشترين طرح أسئلة مباشرة: ما مدى انتظام تدفق الهواء الذي يمكن أن يحافظ عليه السكين على طوله بالكامل؟ متى يتحول التصميم إلى مدخلين؟ ما هو نطاق فجوة الفتحة الموصى به لهذا السطح وسرعة الخط؟ ما هي المادة المناسبة للمواد الكيميائية المحيطة وعملية الغسيل؟ عادةً ما تُنبئ الإجابات الواضحة هنا بنتيجة تجفيف أفضل لاحقًا.
شركة QXY Machinery (شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة) هي شركة تقنية متقدمة تجمع بين البحث والتطوير والتصميم والإنتاج والمبيعات، وتتخصص في حلول التجفيف وإزالة الغبار ونفخ المياه للتطبيقات الصناعية. بفضل خبرتها التي تزيد عن 10 سنوات في مجال سكاكين الهواء، طورت QXY Machinery قاعدة تقنية راسخة ونظامًا متكاملًا للبحث والتطوير الداخلي.
تُوفر شركة QXY Machinery، لتطبيقات التجفيف الحساسة لتدفق الهواء، مجموعة متنوعة من سكاكين الهواء، تشمل سبائك الألومنيوم، والفولاذ المقاوم للصدأ، والبولي فينيل كلوريد (PVC)، وسبائك التيتانيوم، بالإضافة إلى سكاكين حلقية، وسكاكين تورنادو، وسكاكين ذات ثقوب صغيرة، وسكاكين ثنائية الجوانب. وتقدم الشركة أكثر من 15 نوعًا قياسيًا من سكاكين الهواء، وأطوالًا مخصصة تصل إلى 6 أمتار، وإعدادات فتحات مُعايرة مسبقًا من المصنع، ودعمًا فنيًا لتطبيقات خطوط إنتاج لوحات الدوائر المطبوعة (PCB)، وشاشات الكريستال السائل (LCD)، ومعالجة الأغذية، والمشروبات، والأدوية، والطباعة، والمنسوجات، والأجهزة.
تتخذ شركة QXY Machinery من مدينة شنتشن الصينية مقرًا لها، وتجمع بين التطوير والإنتاج والدعم الفني داخل الشركة. بالنسبة لمشاريع التجفيف الصناعية التي يؤثر فيها توازن تدفق الهواء على الإنتاجية، يمكن لفريق الشركة مراجعة نوع السكين، والمادة، وفجوة الفتحة، وترتيب المدخل، وزاوية التركيب، وملاءمة المنفاخ قبل الاختيار النهائي.
→ اتصل بشركة QXY Machinery لمناقشة إعداد سكين الهواء المناسب لخط التجفيف الخاص بك.
س: ما المقصود بتجانس تدفق الهواء في سكين الهواء؟
ج: يتعلق الأمر بثبات سرعة الهواء وضغطه عبر فتحة التفريغ بالكامل. ويعني التوزيع المنتظم أن المنتج يتعرض لقوة تجفيف متساوية تقريبًا من جانب إلى آخر.
س: لماذا يؤدي ضعف انتظام تدفق الهواء إلى ظهور بقع رطبة؟
ج: يعتمد التجفيف على قوة القص السطحية. إذا كانت سرعة الماء في منطقة ما أقل، فلن يتم دفعه عن السطح بنفس المعدل. وهذا يؤدي إلى بقاء بقع رطبة، أو رطوبة على الحواف، أو قطرات محصورة.
س: هل يمكن للضغط العالي أن يحل مشكلة التوحيد؟
ج: ليس بمفرده. فزيادة الضغط قد تزيد من قوة المناطق القوية بينما تبقى المناطق الضعيفة ضعيفة. والحل الأمثل هو تحسين توازن الفتحات، وتصميم المدخل، والمسافة، والمحاذاة.
س: ما هي فجوة الفتحة الشائعة لسكاكين الهواء الصناعية للتجفيف؟
ج: من الشائع أن تكون فجوة الفتحة بين 0.5 و 2 مم. الفجوات الأصغر تزيد من سرعة الخروج، ولكن يجب أن تظل الفجوة ثابتة على طول الفتحة بالكامل وإلا ستتأثر جودة التجفيف.
س: متى يجب استخدام مدخلين مزدوجين في سكين الهواء؟
ج: بالنسبة للسكاكين الطويلة. تستخدم شركة QXY عادةً مدخلين مزدوجين في السكاكين التي يزيد طولها عن 600 مم للحفاظ على توزيع ضغط أكثر تساوياً من طرف إلى آخر.
س: ما هي المسافة التي يجب أن تفصل سكين الهواء عن المنتج؟
ج: تعمل العديد من خطوط التجفيف بشكل أفضل على مسافة تتراوح بين 20 و50 ملم. بمجرد أن تصبح السكين بعيدة جدًا، تنخفض سرعة الهواء ويصبح الخط أكثر حساسية لاضطرابات الغرفة وفقدان الحافة.
س: ما هي الصناعات التي تحتاج إلى أعلى مستوى من تجانس تدفق الهواء؟
ج: المنتجات العريضة، والأسطح الدقيقة، وخطوط الإنتاج عالية السرعة هي الأكثر حاجةً إليها. ومن الأمثلة النموذجية على ذلك تنظيف لوحات الدوائر المطبوعة، وتجفيف زجاج شاشات الكريستال السائل، وتغليف المشروبات، ومنتجات الصفائح المطلية، والأجزاء التي تنتقل إلى مراحل الطباعة أو الربط.
