سكين هواء قوي ذو جناح من كاليفورنيا | جسم 50×100H | مدخل Φ32–Φ51

طلب استفسار

الوصف التفصيلي

نقاط البيع الرئيسية للمنتج

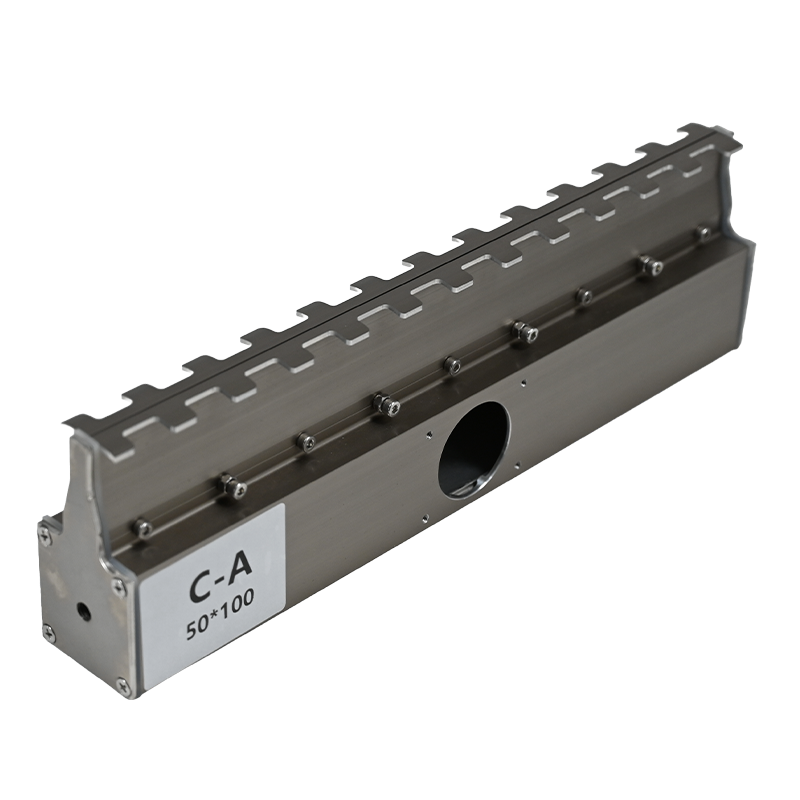

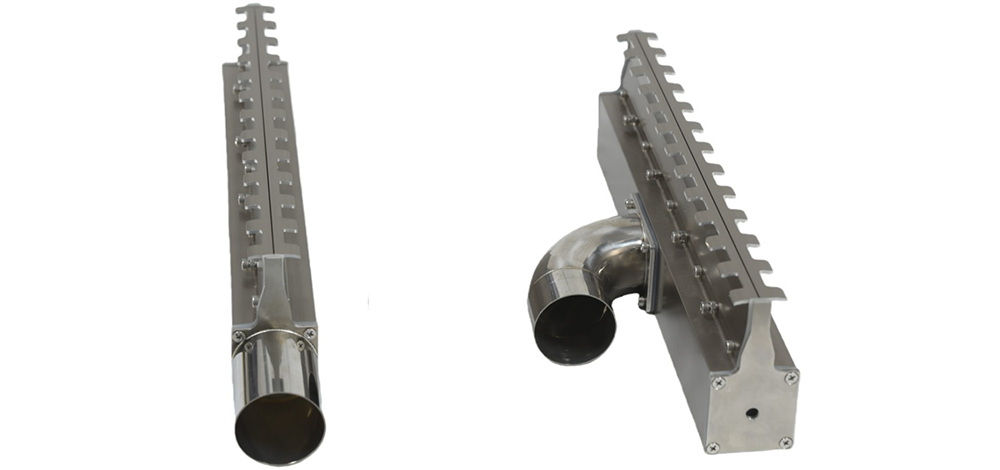

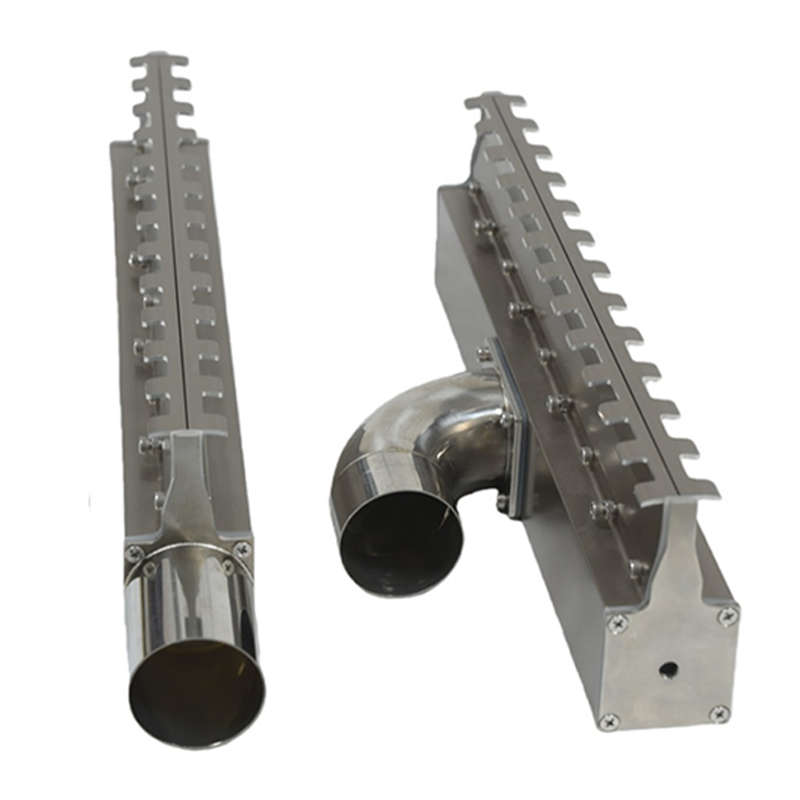

سكين هوائية قوية مجنحة من كاليفورنيا

• شكل مخرج مجنح - يساعد هيكل الجناح الموجه العلوي في تحديد اتجاه تدفق الهواء ويوفر مرجعًا أوضح للتركيب مقارنة بجسم المخرج المسطح العادي.

• فجوة هوائية قابلة للتعديل: 0.2 - 4.0 مم. يمكن ضبط نفس سكين الهواء لتنظيف الأسطح بشكل متحكم فيه، أو التجفيف العادي، أو نفخ الماء بقوة أكبر.

• ثلاثة خيارات لموقع مدخل الهواء: مدخل الهواء من كلا الطرفين، أو من الجانب، أو من الأسفل. وهذا يمنح CA مرونة في توجيه الأنابيب ودمج الآلات.

• خيارات مدخل Φ32 / Φ38 / Φ45 / Φ51 - مناسبة لأحجام أنابيب النفخ المختلفة ومتطلبات تدفق الهواء.

• طول قابل للتخصيص من المصنع يتراوح بين 50 و4000 مم، مع حشية سيليكون مقاومة للحرارة العالية (≤250 درجة مئوية) ودعم كامل من مصنعي المعدات الأصلية/مصممي المعدات الأصلية. يمكن تصنيع كل وحدة وفقًا للرسومات أو العينات أو متطلبات المعدات المكتوبة.

هيكل المنتج ومبدأ عمله

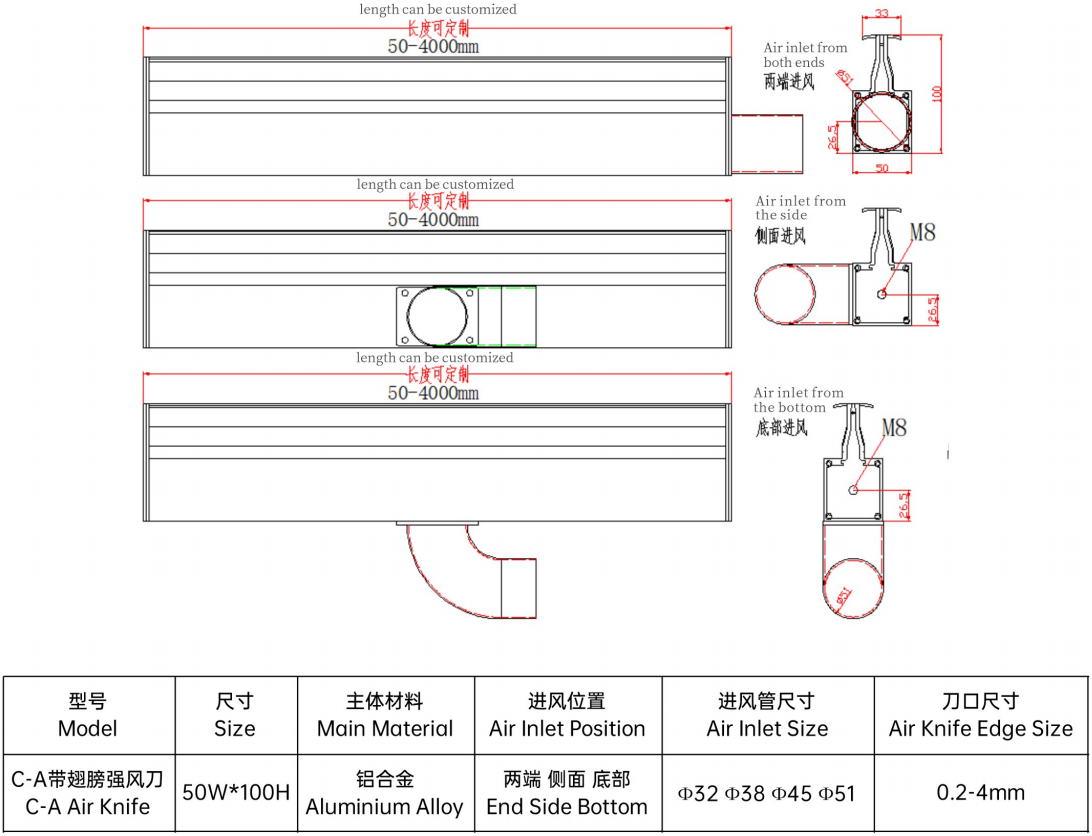

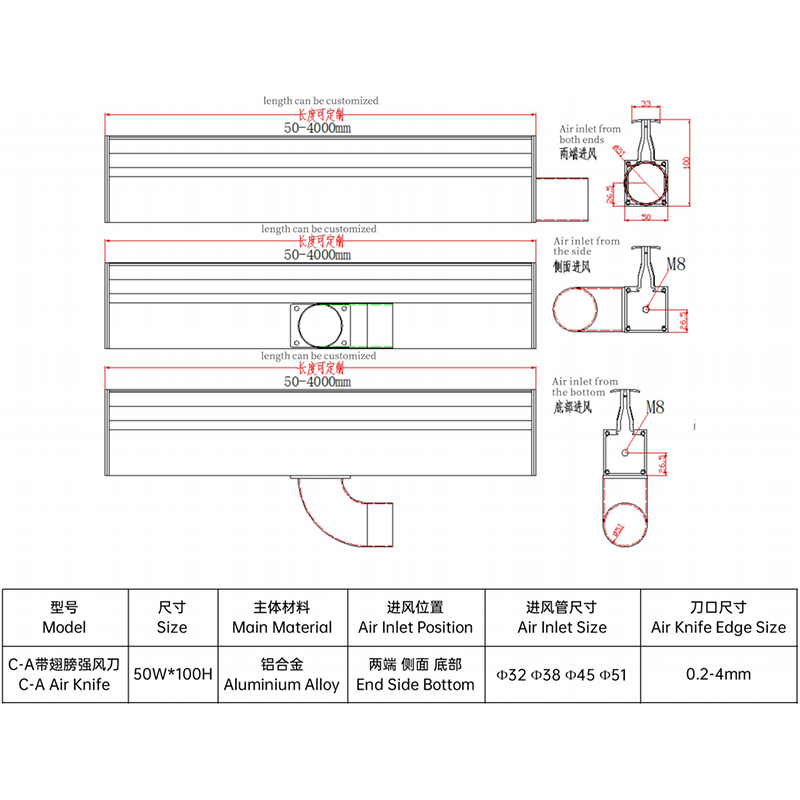

رسومات تصميم سكين الهواء CA

• يشكل مقطع البثق المصنوع من سبائك الألومنيوم 50W × 100H مم جسمًا متوازنًا مع قسم مخرج مجنح مدمج لتوجيه تدفق الهواء ومرجع التركيب.

• يمكن للهواء أن يدخل من كلا الطرفين، أو من الجانب، أو من الأسفل. توضح رسومات مدخل الهواء الجانبي والسفلي مواضع التثبيت الملولبة M8 لضمان التثبيت الآمن.

تتيح خيارات مداخل الهواء بأقطار Φ32 / Φ38 / Φ45 / Φ51 إمكانية مطابقة إمداد الهواء مع أنظمة الأنابيب المختلفة. بالنسبة للأطوال المخصصة من 50 إلى 4000 مم، تقوم الحجرة الداخلية بتوزيع الهواء قبل وصوله إلى المخرج.

• يقوم المسار الداخلي بتوجيه الهواء من الحيز العلوي إلى منطقة المخرج المجنحة، حيث يتم تسريع التدفق إلى طبقة هواء مسطحة يتم التحكم فيها.

• يمكن تعديل حجم حافة المخرج من 0.2 إلى 4.0 مم. ويمكن للمشغلين ضبط شدة تدفق الهواء باستخدام براغي الحافة دون الحاجة إلى تفكيك سكين الهواء بالكامل.

• يتم استخدام حشية السيليكون ذات درجة الحرارة العالية (≤250 درجة مئوية) في مواضع الإغلاق النهائية لتقليل التسرب ودعم التشغيل المستقر في عمليات التجفيف الساخنة أو المستمرة.

سيناريوهات التطبيق

سكين الهواء القوي ذو الأجنحة CA مناسب لخطوط الإنتاج التي تحتاج إلى التحكم في تدفق الهواء الاتجاهي، وتوجيه المدخل المرن، وهيكل صغير الحجم 50×100H.

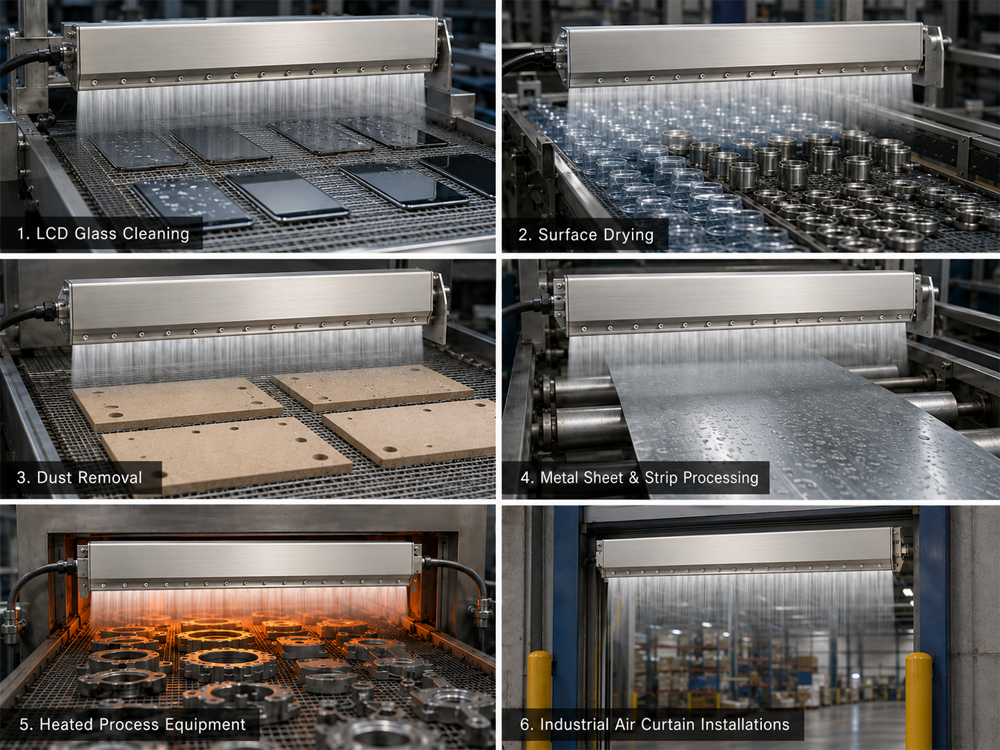

سيناريوهات استخدام السكين الهوائي في مختلف الصناعات 1

• تجفيف الأسطح - الزجاجات، والأجزاء المصنعة آلياً، والأجزاء المصبوبة، والمكونات العامة بعد الغسيل أو الشطف أو التبريد.

• معالجة الألواح المسطحة والزجاج - يساعد توجيه المخرج المجنح في الحفاظ على استقرار اتجاه تدفق الهواء عبر الألواح والأسطح الزجاجية.

• خطوط تنظيف لوحات الدوائر المطبوعة - فجوة حافة قابلة للتعديل من 0.2 إلى 4.0 مم تساعد في التحكم في تأثير الهواء لإزالة الرطوبة ونفخ الجسيمات.

• محطات وضع الملصقات والترميز — يساعد تدفق الهواء المسطح المتحكم فيه على تجفيف السطح قبل الطباعة أو وضع العلامات أو وضع الملصقات.

• خطوط إنتاج واسعة النطاق — يسمح تخصيص طول المصنع من 50 إلى 4000 مم لسكين الهواء بمطابقة عروض الناقلات والمنتجات المختلفة.

• معدات المعالجة المسخنة — يدعم مانع التسرب المصنوع من السيليكون عالي الحرارة (≤250 درجة مئوية) الاستخدام بالقرب من أنفاق التجفيف وخطوط الغسيل بمساعدة الحرارة ومحطات نفخ الهواء الدافئ.

المعايير الفنية

جدول المواصفات:

المعلمة	مواصفة
نموذج	سكين الهواء القوي ذو الأجنحة من CA (النموذج الصيني: CA Dai Chi Bang Qiang Feng Dao)
حجم المقطع العرضي	50 عرض × 100 ارتفاع ملم
المادة الرئيسية	سبائك الألومنيوم
موضع مدخل الهواء	الطرف (كلا الجانبين)، الجانب (M8)، الأسفل (M8)
حجم مدخل الهواء	Φ32 / Φ38 / Φ45 / Φ51
سن لولبي مدخل	M8 — يظهر في رسومات المدخل الجانبي والسفلي
حجم حافة سكين الهواء	0.2 – 4.0 مم (قابل للتعديل)
طول قابل للتخصيص	50 – 4000 مم
إغلاق الطرف	حشية مانعة للتسرب من السيليكون تتحمل درجات الحرارة العالية (≤250 درجة مئوية)
تصنيع المعدات الأصلية / تصميم وتصنيع المعدات الأصلية	مدعوم

قدرات المصنع · التخصيص · الخدمة

• تقوم شركة QXY بتصنيع جسم سكين الهواء المصنوع من سبائك الألومنيوم 50W × 100H مم، وقسم المخرج المجنح، ومنافذ الإدخال، وأجزاء الحافة، وأسطح منع التسرب باستخدام آلات CNC داخلية للتحكم في دقة الأبعاد.

• يدعم الجهاز أطوال شفرات مخصصة تتراوح من 50 إلى 4000 مم. ويمكن ضبط سكين الهواء ليتناسب مع عرض الناقل أو عرض المنتج أو مساحة إطار المعدات.

• تشمل خيارات التكوين موضع المدخل، وقطر أنبوب المدخل، ونطاق فجوة الهواء، وطريقة التركيب، ونوع السطح. ويمكن اختيار تخطيطات المدخل الطرفية والجانبية والسفلية وفقًا لمسار الأنابيب.

• يتم قبول طلبات تصنيع المعدات الأصلية (OEM) وتصنيع التصميم الأصلي (ODM). يمكن للعملاء تقديم الرسومات أو العينات أو صور الآلات أو شروط التطبيق المكتوبة للتأكيد الهندسي.

• يتم تركيب حشية سيليكون عالية الحرارة (≤250 درجة مئوية) كحل قياسي لإحكام الإغلاق النهائي، مما يساعد على تقليل التسرب دون الحاجة إلى ترقية إضافية لإحكام الإغلاق.

• قبل الشحن، يتم فحص كل وحدة مخصصة عن طريق اختبار الضغط، ومعايرة فجوة الحافة، وفحص موضع المدخل، والتأكيد على الأبعاد.

الميزة التنافسية

عنصر المقارنة	سكين هوائية قوية مجنحة من QXY CA	سكين الهواء القياسي
ملف تعريف المخرج المجنح	يساعد مخرج الجناح الموجه في التحكم في اتجاه تدفق الهواء، كما أنه مرجع للتثبيت.	مخرج مسطح مع توجيه أقل
إمكانية ضبط فجوة الهواء	قابل للتعديل من 0.2 إلى 4 مم ✓	ثابت، غير قابل للتعديل ✗
مواضع المدخل	تصميمات مداخل طرفية وجانبية وسفلية لتوجيه الأنابيب بمرونة	عادةً ما يكون هناك تصميم مدخل واحد أو اتجاه أنبوب محدود
خيارات أنابيب المدخل	Φ32 / Φ38 / Φ45 / Φ51 لأحجام أنابيب النفخ المختلفة	خيارات أقل لقطر المدخل
طول مخصص	مصممة حسب الطلب في المصنع بعرض يتراوح من 50 إلى 4000 مم لعرض ناقل ضيق أو واسع	أطوال قياسية في الغالب
المقطع العرضي للجسم	هيكل بقياس 50 عرض × 100 ارتفاع ملم يوازن بين سعة تدفق الهواء وحجم التركيب	قد لا يتطابق الشكل العام للجسم مع مساحة الجهاز
إحكام الغلق في درجات الحرارة العالية	حشية سيليكون ≤250 درجة مئوية ✓	ختم مطاطي قياسي ✗
التخصيص	يمكن تحديد الطول، والمسافة، وموضع المدخل، وقطر المدخل، ونوعية السطح.	تغييرات محدودة في التكوين
