هيكل من سبائك الألومنيوم بعمق 50 عرض × 120 ارتفاع ملم - مصمم لتوفير تخزين هواء داخلي أعلى وإنتاج أكثر استقرارًا من الموديلات منخفضة الارتفاع بعرض 50 ملم.
فجوة هوائية قابلة للتعديل على نطاق واسع: من 0.1 إلى 4.0 مم. يمكن ضبط نفس شفرة الهواء لإزالة الجزيئات الدقيقة، أو التجفيف العادي، أو نفخ الماء بقوة أكبر.

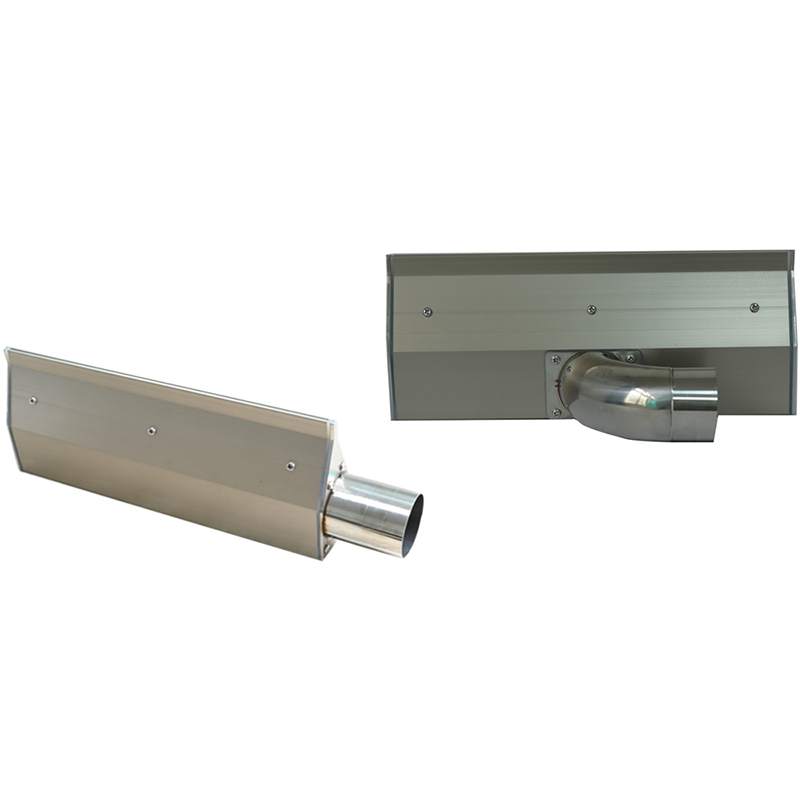

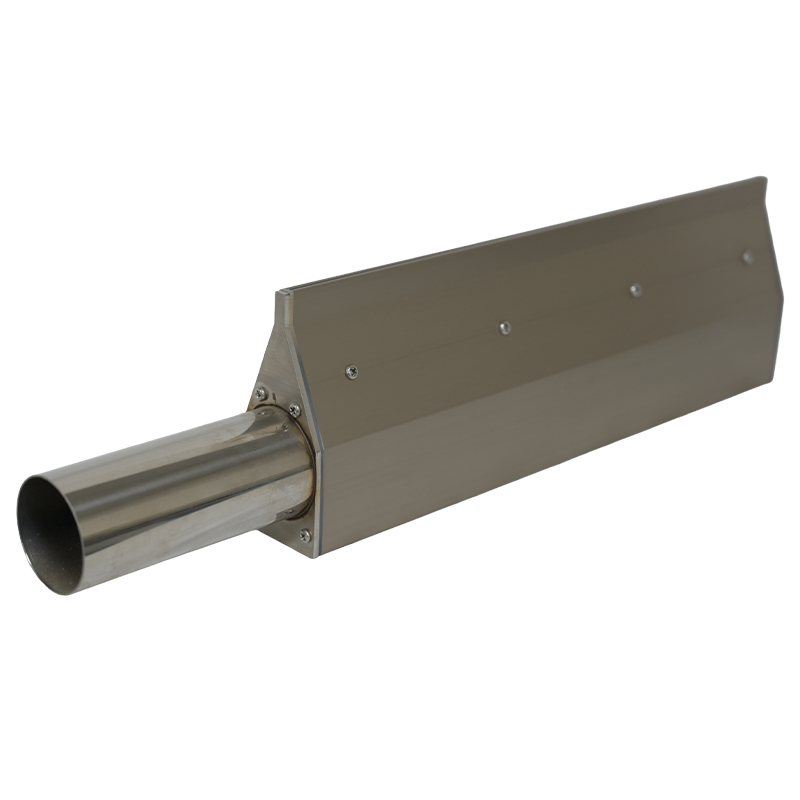

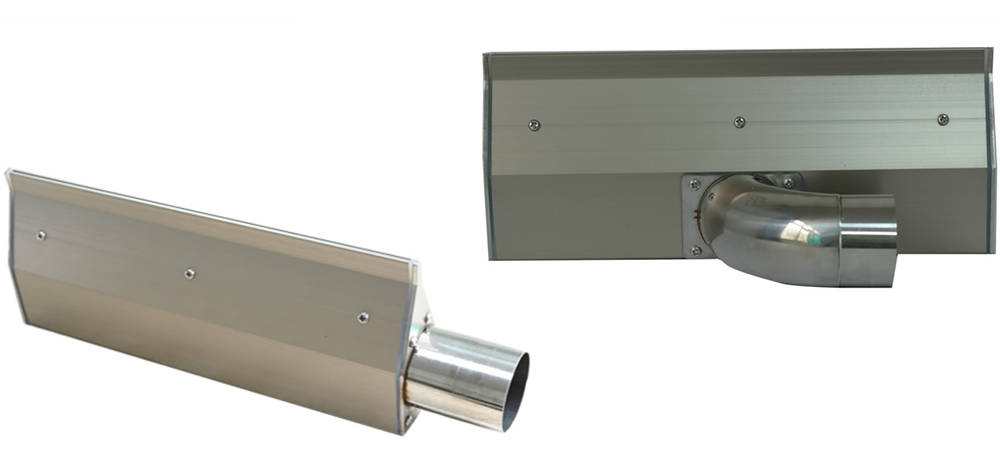

ثلاثة خيارات لموقع مدخل الهواء: مدخل الهواء من كلا الطرفين، أو من الجانب، أو من الأسفل. وهذا يمنح النوع C مرونة أكبر في توجيه الأنابيب ودمج الآلات.
خيارات مدخل Φ32 / Φ38 / Φ45 / Φ51 - مناسبة لأحجام أنابيب النفخ المختلفة ومتطلبات تدفق الهواء.
طول قابل للتخصيص من المصنع يتراوح بين 50 و4000 مم، مزود بحشية سيليكون مقاومة للحرارة العالية (≤250 درجة مئوية)، مع دعم كامل لخدمات تصنيع المعدات الأصلية (OEM) وتصميمها (ODM). يمكن تصنيع كل وحدة وفقًا للرسومات أو العينات أو متطلبات المعدات المكتوبة.
نقاط البيع الرئيسية للمنتج
• هيكل من سبائك الألومنيوم بعمق 50 عرض × 120 ارتفاع مم - مصمم لتوفير تخزين هواء داخلي أعلى وإنتاج أكثر استقرارًا من الموديلات منخفضة الارتفاع بعرض 50 مم.
• فجوة هوائية قابلة للتعديل على نطاق واسع: من 0.1 إلى 4.0 مم. يمكن ضبط نفس شفرة الهواء لإزالة الجزيئات الدقيقة، أو التجفيف العادي، أو نفخ الماء بقوة أكبر.
• ثلاثة خيارات لموقع مدخل الهواء: مدخل الهواء من كلا الطرفين، أو من الجانب، أو من الأسفل. وهذا يمنح النوع C مرونة أكبر في توجيه الأنابيب ودمج الآلات.
• خيارات مدخل Φ32 / Φ38 / Φ45 / Φ51 - مناسبة لأحجام أنابيب النفخ المختلفة ومتطلبات تدفق الهواء.
• طول قابل للتخصيص من المصنع يتراوح بين 50 و4000 مم، مع حشية سيليكون مقاومة للحرارة العالية (≤250 درجة مئوية) ودعم كامل من مصنعي المعدات الأصلية/مصممي المعدات الأصلية. يمكن تصنيع كل وحدة وفقًا للرسومات أو العينات أو متطلبات المعدات المكتوبة.
هيكل المنتج ومبدأ عمله
• يؤدي بثق سبائك الألومنيوم 50W × 120H مم إلى إنشاء حجرة داخلية أعمق داخل جسم بعرض 50 مم، مما يساعد على تخزين الهواء الداخل وتثبيته قبل التفريغ.

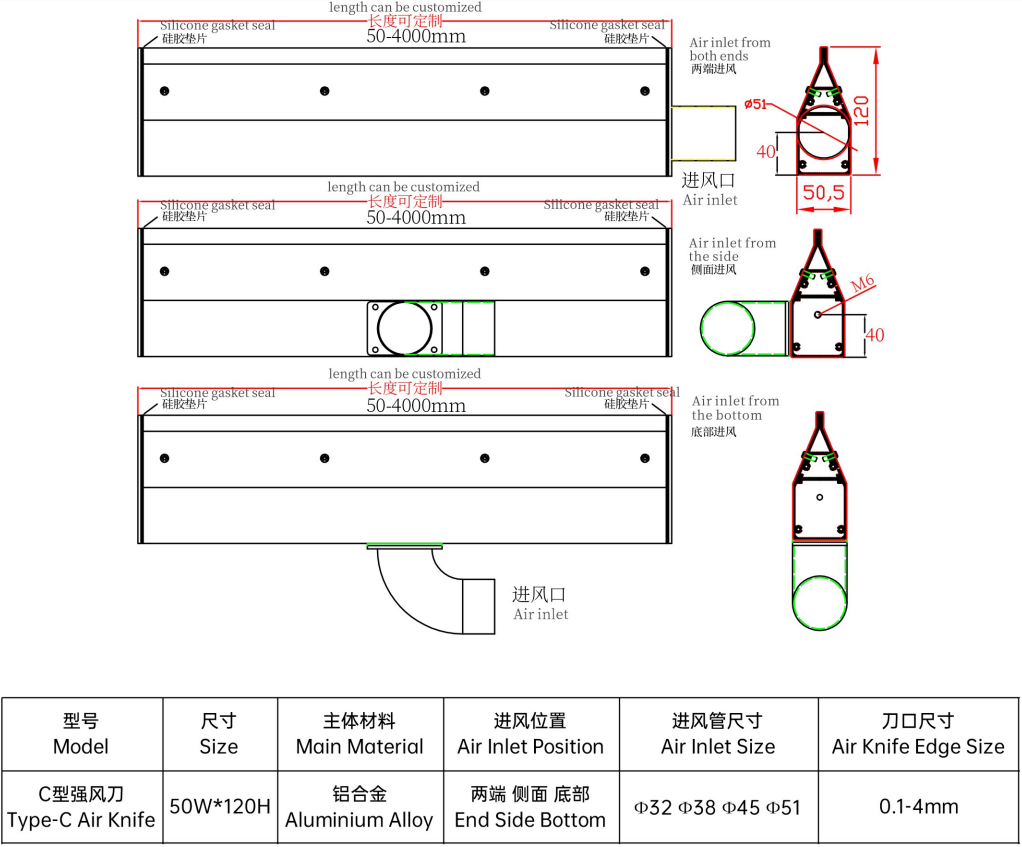

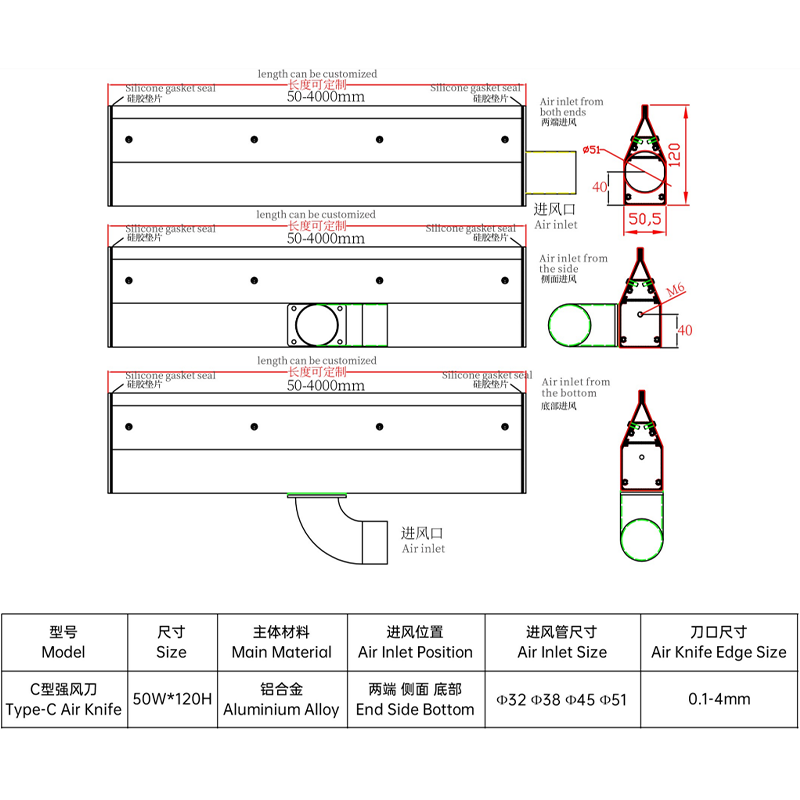

• يمكن للهواء أن يدخل من كلا الطرفين، أو من الجانب، أو من الأسفل. توضح رسومات مدخل الهواء الجانبي والسفلي مواضع التثبيت الملولبة M8 لضمان التثبيت الآمن.
تتيح خيارات مداخل الهواء بأقطار Φ32 / Φ38 / Φ45 / Φ51 إمكانية مطابقة إمداد الهواء مع أنظمة الأنابيب المختلفة. بالنسبة للأطوال المخصصة من 50 إلى 4000 مم، يساعد الحيز الأعمق على توزيع الهواء قبل وصوله إلى المخرج.
• يقوم المسار الداخلي بتوجيه الهواء من الحيز العلوي إلى فتحة المخرج، مما يؤدي إلى تسريعه إلى طبقة هوائية مسطحة من أجل التجفيف والتنظيف والنفخ بدون تلامس.
• يمكن تعديل حجم حافة المخرج من 0.1 إلى 4.0 مم. ويمكن للمشغلين ضبط شدة تدفق الهواء باستخدام براغي الحافة دون الحاجة إلى تفكيك سكين الهواء بالكامل.
• يتم استخدام حشية السيليكون ذات درجة الحرارة العالية (≤250 درجة مئوية) في مواضع الإغلاق النهائية لتقليل التسرب ودعم التشغيل المستقر في عمليات التجفيف الساخنة أو المستمرة.

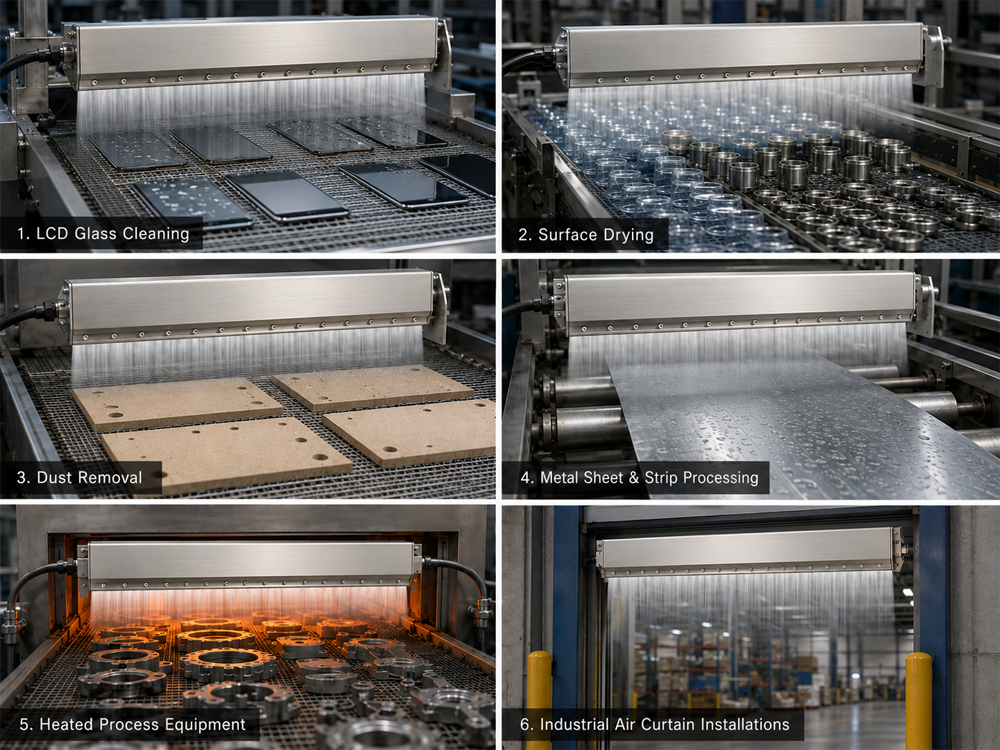

سيناريوهات التطبيق
يُعد سكين الهواء القابل للتعديل من النوع C مناسبًا لخطوط الإنتاج التي تحتاج إلى جسم بعرض 50 مم مع تخزين ضغط أعمق، وتوجيه مدخل مرن، وفجوة مخرج قابلة للتعديل على نطاق واسع.
• خطوط تنظيف لوحات الدوائر المطبوعة — فجوة قابلة للتعديل من 0.1 إلى 4.0 مم تساعد في التحكم في تأثير الهواء لإزالة الرطوبة وإزالة الغبار ونفخ البقايا.
• تجفيف الأسطح - الزجاجات، والأجزاء المصنعة آلياً، والأجزاء المصبوبة، والمكونات العامة بعد الغسيل أو الشطف أو التبريد.
• معالجة الألواح المسطحة والزجاج: تساعد طبقة الهواء المستقرة على إزالة علامات الماء والجسيمات الدقيقة قبل الفحص أو الطلاء أو التغليف. • معالجة الصفائح والشرائح المعدنية: يوفر الحيز الأعمق نفخًا أكثر استقرارًا لإزالة سائل التبريد والرقائق ومياه السطح.
• خطوط إنتاج واسعة النطاق — يسمح تخصيص طول المصنع من 50 إلى 4000 مم لسكين الهواء بمطابقة عروض الناقلات والمنتجات المختلفة.
• معدات المعالجة المسخنة — يدعم مانع التسرب المصنوع من السيليكون عالي الحرارة (≤250 درجة مئوية) الاستخدام بالقرب من أنفاق التجفيف وخطوط الغسيل بمساعدة الحرارة ومحطات نفخ الهواء الدافئ.
المعايير الفنية
جدول المواصفات:
المعلمة | مواصفة |
نموذج | سكين هوائي قابل للتعديل من النوع C (النموذج الصيني: Type-C Ke Tiao Feng Dao) |
حجم المقطع العرضي | 50 عرض × 120 ارتفاع ملم |
المادة الرئيسية | سبائك الألومنيوم |
موضع مدخل الهواء | الطرف (كلا الجانبين)، الجانب (M8)، الأسفل (M8) |
حجم مدخل الهواء | Φ32 / Φ38 / Φ45 / Φ51 |
سن لولبي مدخل | M8 — يظهر في رسومات المدخل الجانبي والسفلي |
حجم حافة سكين الهواء | 0.1 – 4.0 مم (قابل للتعديل) |
طول قابل للتخصيص | 50 – 4000 مم |
إغلاق الطرف | حشية مانعة للتسرب من السيليكون تتحمل درجات الحرارة العالية (≤250 درجة مئوية) |
تصنيع المعدات الأصلية/تصميم المعدات الأصلية | مدعوم |
قدرات المصنع · التخصيص · الخدمة
• تقوم شركة QXY بتصنيع جسم سكين الهواء المصنوع من سبائك الألومنيوم 50W × 120H مم، ومنافذ الإدخال، وأجزاء الحواف، وأسطح منع التسرب باستخدام آلات CNC داخلية للتحكم في دقة الأبعاد.
• يدعم الجهاز أطوال شفرات مخصصة تتراوح من 50 إلى 4000 مم. ويمكن ضبط سكين الهواء ليتناسب مع عرض الناقل أو عرض المنتج أو مساحة إطار المعدات.
• تشمل خيارات التكوين موضع المدخل، وقطر أنبوب المدخل، ونطاق فجوة الهواء، وطريقة التركيب، ونوع السطح. يمكن اختيار تصميمات المدخل من النهاية أو الجانب أو الأسفل وفقًا لمسار الأنابيب. • نقبل طلبات تصنيع المعدات الأصلية (OEM) وتصميمها (ODM). يمكن للعملاء تقديم رسومات أو عينات أو صور للآلة أو شروط تطبيق مكتوبة للموافقة الهندسية.
• يتم تركيب حشية سيليكون عالية الحرارة (≤250 درجة مئوية) كحل قياسي لإحكام الإغلاق النهائي، مما يساعد على تقليل التسرب دون الحاجة إلى ترقية إضافية لإحكام الإغلاق.
• قبل الشحن، يتم فحص كل وحدة مخصصة عن طريق اختبار الضغط، ومعايرة فجوة الحافة، وفحص موضع المدخل، والتأكيد على الأبعاد.
الميزة التنافسية
عنصر المقارنة | سكين هوائي قابل للتعديل من النوع C من QXY | سكين الهواء القياسي |
جسم ذو تجويف عميق | يوفر الهيكل ذو الأبعاد 50 واط × 120 ارتفاع ملم مساحة تخزين هواء أكبر لضمان إخراج مستقر | قد يكون للأجسام الأقل عمقًا تقلبات ضغط أعلى |
إمكانية ضبط فجوة الهواء | قابل للتعديل من 0.1 إلى 4 مم ✓ | ثابت، غير قابل للتعديل ✗ |
مواضع المدخل | تصميمات مداخل طرفية وجانبية وسفلية لتوجيه الأنابيب بمرونة | عادةً ما يكون هناك تصميم مدخل واحد أو اتجاه أنبوب محدود |
خيارات أنابيب المدخل | Φ32 / Φ38 / Φ45 / Φ51 لأحجام أنابيب النفخ المختلفة | خيارات أقل لقطر المدخل |
طول مخصص | مصممة حسب الطلب في المصنع بعرض يتراوح من 50 إلى 4000 مم لعرض ناقل ضيق أو واسع | أطوال قياسية في الغالب |
استقرار الضغط | تساعد الحجرة الداخلية 120H على معادلة تدفق الهواء عبر الشفرات الأطول | قد يختلف معدل تدفق الهواء بشكل أكبر في الرحلات الطويلة |
إحكام الغلق في درجات الحرارة العالية | حشية سيليكون ≤250 درجة مئوية ✓ | ختم مطاطي قياسي ✗ |
التخصيص | يمكن تحديد الطول، والمسافة، وموضع المدخل، وقطر المدخل، ونوعية السطح. | تغييرات محدودة في التكوين |
نبذة عنا واستفسارات العملاء
شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة
نحن شركة تصنيع متخصصة في معدات سكاكين الهواء الصناعية، بما في ذلك سكاكين الهواء المصنوعة من سبائك الألومنيوم والفولاذ المقاوم للصدأ والبولي فينيل كلوريد (PVC ). تشمل منتجاتنا أيضًا المنافيخ ومعدات التركيب وملحقات الأنظمة. بفضل التصنيع الدقيق باستخدام الحاسوب (CNC)، ومراقبة الجودة أثناء عملية الإنتاج، والتحقق قبل الشحن، نوفر منتجات سكاكين الهواء لتلبية متطلبات خطوط الإنتاج الفعلية.
ندعم مشاريع تصنيع المعدات الأصلية (OEM) وتصنيع التصميم الأصلي (ODM) لعملاء في قطاعات الإلكترونيات والسيارات والأغذية والمشروبات والأدوية والتصنيع العام. يمكن للعملاء إرسال الرسومات أو العينات أو وصف التطبيقات أو صور المعدات. يقوم فريقنا الهندسي بمراجعة متطلبات تدفق الهواء ومساحة التركيب ومسار الأنابيب، ثم يقدم حلاً متكاملاً وفعالاً حسب الحاجة.
اطلب عرض سعر مخصص
نحن ندعم تصميمات مخصصة لطول سكين الهواء، وفجوة الهواء، وتدفق الهواء وفقًا لمتطلبات معداتك.
أرسل لنا رسوماتك أو تفاصيل طلبك — سيقوم فريقنا الهندسي بتصميم الحل المناسب لك.
